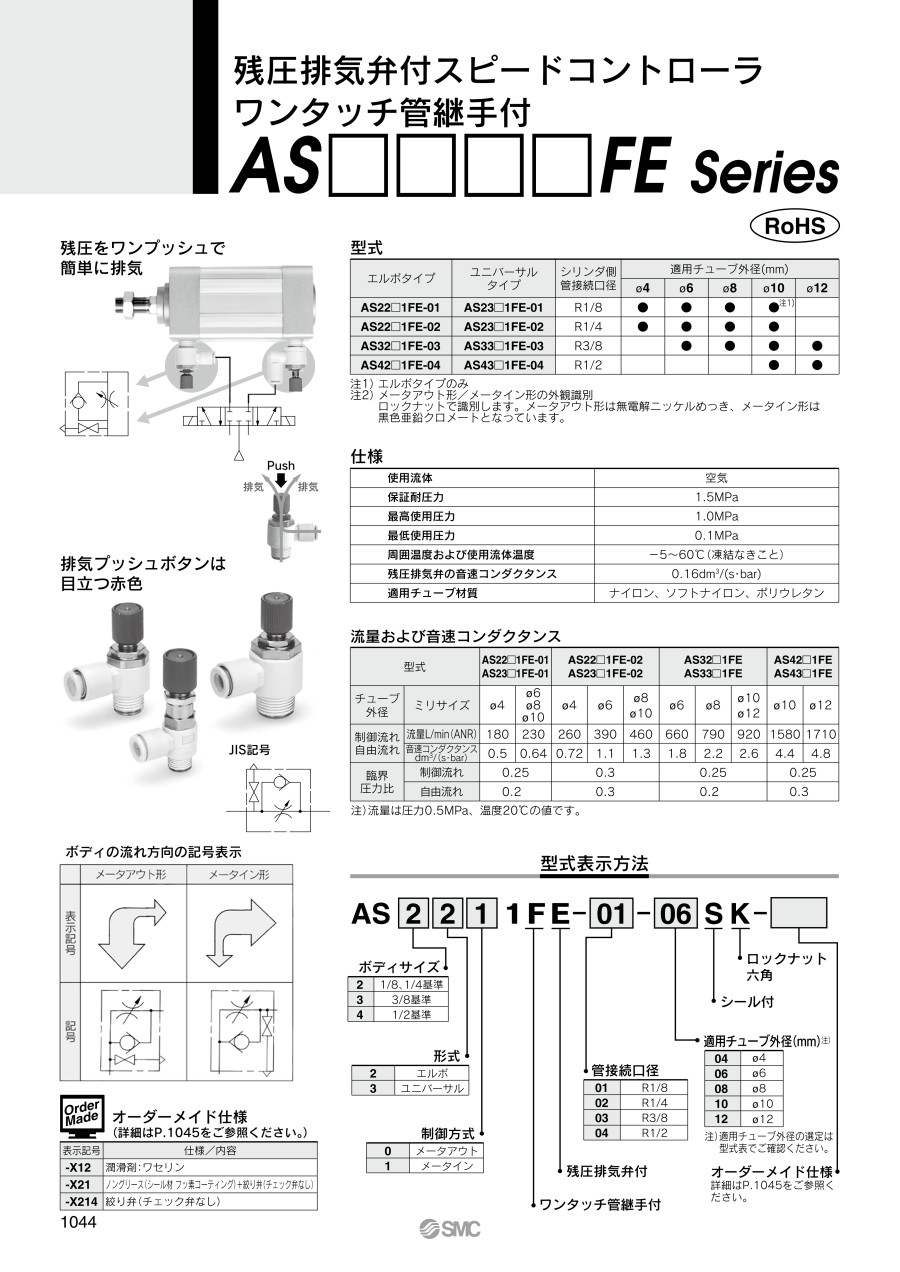

残圧排気弁付スピードコントローラ ワンタッチ管継手付 AS□□□□FEシリーズ
- 通常単価(税別)
- 1,702円～3,053円特別価格
- 税込単価
- 1,872円～3,358円特別価格
残圧をワンプッシュで簡単に排気するワンタッチ管継手付きスピードコントローラ。【特長】・スピードコントロ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
エルボタイプ
製品仕様
残圧をワンプッシュで簡単に排気
排気のイメージ図
AS□□□□FEシリーズのJIS記号
流量および音速コンダクタンス
| 型番 | AS22□1FE-01 AS23□1FE-01 | AS22□1FE-02 AS23□1FE-02 | ||||
|---|---|---|---|---|---|---|
| チューブ外径 | ミリサイズ | φ4（直径4mm） | φ6（直径6mm） φ8（直径8mm） φ10（直径10mm） | φ4（直径4mm） | φ6（直径6mm） | φ8（直径8mm） φ10（直径10mm） |
| 制御流れ 自由流れ | 流量L/min（ANR） | 180 | 230 | 260 | 390 | 460 |
| 音速コンダクタンス dm3/（s・bar） | 0.5 | 0.64 | 0.72 | 1.1 | 1.3 | |
| 臨界圧力比 | 制御流れ | 0.25 | 0.3 | |||
| 自由流れ | 0.2 | 0.3 | ||||
| 型番 | AS32□1FE AS33□1FE | AS42□1FE AS43□1FE | ||||
|---|---|---|---|---|---|---|
| チューブ外径 | ミリサイズ | φ6（直径6mm） | φ8（直径8mm） | φ10（直径10mm） φ12（直径12mm） | φ10（直径10mm） | φ12（直径12mm） |
| 制御流れ 自由流れ | 流量L/min（ANR） | 660 | 790 | 920 | 1,580 | 1,710 |
| 音速コンダクタンス dm3/（s・bar） | 1.8 | 2.2 | 2.6 | 4.4 | 4.8 | |
| 臨界圧力比 | 制御流れ | 0.25 | 0.25 | |||
| 自由流れ | 0.2 | 0.3 | ||||
注）流量は圧力0.5MPa、温度20℃の値です。
構造
■エルボタイプ
メータアウトタイプの構造図
メータインタイプの構造図
■ユニバーサルタイプ
メータアウトタイプの構造図
メータインタイプの構造図
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディA | PBT | 白色 |
| 2 | ボディB | 黄銅 | 無電解ニッケルめっき |
| 3 | ニードル | 黄銅 | 無電解ニッケルめっき |
| 4 | シートリング | 黄銅 | 注1） |
| 5 | ロックナット | 鋼注2） | - |
| 6 | ハンドル | アルミニウム合金 | 赤色塗装 |
| 7 | プッシュボタン | POM | 赤色 |
| 8 | カセット | - | - |
| 9 | Uパッキン | HNBR | - |
| 10 | パッキン | NBR | - |
| 11 | Oリング | NBR | - |
| 12 | Oリング | NBR | - |
| 13 | Oリング | NBR | - |
| 14 | バルブコア | - | - |
| 15 | エルボボディ | PBT | - |
| 16 | Oリング | NBR | - |
| 17 | 抜け止めピン | ステンレス | 注3）AS2□□1FE-01タイプのみ |
| 18 | スペーサ | - | - |
注1）AS2□□1FEタイプは、無電解ニッケルめっきとなります。
注2）AS2201FE-01タイプは黄銅の無電解ニッケルめっきとなります。
注3）AS2□□1FE-01タイプのみとなります。
規格表
| 型番 | 管外径 d | T | H1 | H2 | D1 | D2 | L1 | L2 | L3 | 注1）L4 | 注2）A | M1 | 質量 g | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX. | MIN. | MAX. | MIN. | ||||||||||||
| AS22□1FE-01-04SK | 4 | R1/8 | 12 | 12 | 9.3 | 14.2 | 20.4 | 27.5 | 13.4 | 53 | 48 | 49.9 | 44.9 | 12.7 | 26 |
| AS22□1FE-01-06SK | 6 | 11.6 | 20.4 | 27.5 | 13.5 | 27 | |||||||||
| AS22□1FE-01-08SK | 8 | 15.2 | 25.3 | 32.4 | 18.5 | 29 | |||||||||
| AS22□1FE-01-10SK | 10 | 18.5 | 33.1 | 40.2 | 14.1 | 21 | 31 | ||||||||
| AS22□1FE-02-04SK | 4 | R1/4 | 17 | 14 | 10.4 | 18.5 | 25.2 | 34.4 | 17.7 | 51.7 | 46.7 | 46.2 | 41.2 | 16 | 36 |
| AS22□1FE-02-06SK | 6 | 12.8 | 25.2 | 34.4 | 17 | 37 | |||||||||
| AS22□1FE-02-08SK | 8 | 15.2 | 27.2 | 36.4 | 18.5 | 39 | |||||||||
| AS22□1FE-02-10SK | 10 | 18.5 | 35.3 | 44.5 | 18.8 | 21 | 42 | ||||||||
| AS32□1FE-03-06SK | 6 | R3/8 | 19 | 14 | 12.8 | 23 | 27.8 | 39.3 | 19.8 | 56.7 | 51.7 | 51.5 | 46.5 | 17 | 57 |
| AS32□1FE-03-08SK | 8 | 15.2 | 29.5 | 41 | 18.5 | 60 | |||||||||
| AS32□1FE-03-10SK | 10 | 18.5 | 31.8 | 43.3 | 21 | 62 | |||||||||
| AS32□1FE-03-12SK | 12 | 20.9 | 32.8 | 44.3 | 22 | 64 | |||||||||
| AS42□1FE-04-10SK | 10 | R1/2 | 24 | 17 | 18.5 | 28.6 | 33.6 | 47.9 | 24.5 | 63.8 | 58.8 | 56.5 | 51.5 | 21 | 103 |
| AS42□1FE-04-12SK | 12 | 20.9 | 35.2 | 49.5 | 22 | 105 | |||||||||
注1）参考寸法です。
注2）Rねじのねじ込み後の参考寸法です。
商品特長詳細
ニードル弁／流量特性
- ※ 流量特性は代表値となります。
AS2201FE-01／AS2211FE-01／AS2301FE-01／AS2311FE-01の流量特性グラフ
AS2201FE-02／AS2211FE-02／AS2301FE-02／AS2311FE-02の流量特性グラフ
注意・禁止事項
- ※ ご使用の前に必ずカタログの「安全上のご注意につきまして」「駆動制御機器／共通注意事項」をご確認ください。
- ※ 画像は代表画像です。実際の商品とは異なる場合があります。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,976円 ( 2,174円 ) | 在庫品1日目当日出荷可能 |
1,793円 ( 1,972円 ) | 在庫品1日目当日出荷可能 |
2,074円1,099円 ( 1,209円 ) | 在庫品1日目当日出荷可能 |
1,793円 ( 1,972円 ) | 在庫品1日目当日出荷可能 |
1,936円 ( 2,130円 ) | 在庫品1日目当日出荷可能 |
1,936円 ( 2,130円 ) | 在庫品1日目当日出荷可能 |
1,936円 ( 2,130円 ) | 6日目 |
2,023円 ( 2,225円 ) | 9日目 |
2,576円1,107円 ( 1,218円 ) | 在庫品1日目当日出荷可能 |
2,023円 ( 2,225円 ) | 6日目 |
2,148円 ( 2,363円 ) | 在庫品1日目当日出荷可能 |
2,148円 ( 2,363円 ) | 在庫品1日目当日出荷可能 |
2,148円 ( 2,363円 ) | 在庫品1日目当日出荷可能 |
1,703円 ( 1,873円 ) | 19日目 |
1,702円 ( 1,872円 ) | 在庫品1日目当日出荷可能 |
1,702円 ( 1,872円 ) | 在庫品1日目当日出荷可能 |
1,856円 ( 2,042円 ) | 5日目 |
1,856円 ( 2,042円 ) | 在庫品1日目当日出荷可能 |
1,856円 ( 2,042円 ) | 5日目 |
2,023円 ( 2,225円 ) | 6日目 |
2,212円 ( 2,433円 ) | 6日目 |
2,205円 ( 2,426円 ) | 在庫品1日目当日出荷可能 |
2,294円 ( 2,523円 ) | 在庫品1日目当日出荷可能 |
2,268円 ( 2,495円 ) | 在庫品1日目当日出荷可能 |
2,855円 ( 3,141円 ) | 6日目 |
2,205円 ( 2,426円 ) | 5日目 |
2,205円 ( 2,426円 ) | 5日目 |
2,679円 ( 2,947円 ) | 6日目 |
2,679円 ( 2,947円 ) | 6日目 |
3,053円1,923円 ( 2,115円 ) | 在庫品1日目当日出荷可能 |
2,935円 ( 3,229円 ) | 5日目 |
2,935円 ( 3,229円 ) | 5日目 |
詳細情報
基本情報
残圧をワンプッシュで簡単に排気するワンタッチ管継手付きスピードコントローラ。
【特長】
・スピードコントローラと残圧排気弁を一体化。
・排気プッシュボタンは目立つ赤色。
・使用流体：空気。
・保証耐圧力：1.5MPa。
・最高使用圧力：1.0MPa。
・最低使用圧力：0.1MPa。
・周囲温度および使用流体温度：-5～+60℃（凍結なきこと）。
・残圧排気弁の音速コンダクタンス：0.16dm3/（s・bar）。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品担当おすすめ
SMC
残圧排気弁付スピードコントローラ 標準タイプ AS□□□□Eシリーズ
スピードコントローラと残圧排気弁を一体化しました。残圧をワンプッシュで簡単に排気できます。排気プッシュボタンは目立つ赤色となっています。
SMC
ワンタッチ管継手付残圧排気弁 プッシュロック式 KEシリーズ
プッシュボタンを押すことにより、シリンダ内の残圧を簡単に大気に開放できます。配管部はワンタッチ管継手付きとRcねじ付きの2タイプございます。
よくあるご質問（FAQ）
シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・調整しやすい。
・負荷変動に対して速度が安定する。
・垂直方向でも制御できる。
・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）
【メータイン制御】
シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
「特徴と動作」
・排気条件に左右されない（飛び出し現象発生の抑制）
・動き出しが早い。
・負荷変動に弱い。
・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
・エアクッションが使用しにくい。
またエアブローの流量調整にスピードコントローラを使用できますか？
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。
【高温仕様】 AS□-□-H ⇒ -5℃～80℃
例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L ⇒ -30℃～60℃
例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で ～150℃までの高温仕様（-X221）があります。
対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221
