HIWIN（ハイウィン）

リテーナー入り静音式リニアガイドウェイ QEシリーズ

カタログ |

通常単価(税別): 特別価格

税込単価: 特別価格

一部SALE 2026.03.31まで

通常出荷日：4日目

高速・低騒音でクリーン環境に最適な静音式タイプです。【特長】・シンクモーション同期運動技術を採用・潤滑...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
E寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。製品の全長によって、E寸法はカタログ記載値と異なる場合がございます。ご希望のE寸法がございましたら、ご注文前にお問い合わせください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

HIWIN（ハイウィン）

通常出荷日：4 日目

よく一緒に見られています

HIWIN（ハイウィン）

通常出荷日：4 日目

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

QEH-CA／QEH-SAタイプ

QEW-CA／QEW-SAタイプ

QEW-CB／QEW-SBタイプ

製品仕様

非互換性タイプの精度

精度規格

型番	QE-15、20	QE-25、30
精度等級	上級（H）	上級（H）
高さHの寸法許容差	±0.03	±0.04
幅Nの寸法許容差	±0.03	±0.04
ペア高さHの相互差	0.01	0.015
ペア基準側レール幅Nの相互差	0.01	0.015

走り平行度の精度

レールの長さ（mm）	精度等級（μm） H
～100	7
100～200	9
200～300	10
300～500	12
500～700	13
700～900	15
900～1,100	16
1,100～1,500	18
1,500～1,900	20
1,900～2,500	22

予圧等級：Z0（普通予圧）

予圧：0～0.02C
適合状況：一定の負荷方向、少ない衝撃、低い精度等級を要求

レールの取付面の許容精度

QEシリーズリニアガイドウェイはサーキュラアーク二点コンタクト式のリニアガイド、自動調心能力を持ち、取付ける時に、基準面に少しの誤差があっても高精度でスムーズな直線運動が得られます。下表は取付面の許容誤差値です。

単位：μm

サイズ	取付面（P）の最大平行誤差	上下取付の水平度誤差（S₁）
サイズ	予圧等級：Z0	予圧等級：Z0
QE15	25	130
QE20	25	130
QE25	30	130
QE30	40	170

規格表

注：1kgf=9.81N

注：1kgf=9.81N

注：1kgf=9.81N

選定サポート情報

非互換性タイプ

滑塊型式
HIWINリニアガイドウェイはスクェア、フランジの2種類のブロックを提供致します。

ブロックのタイプ

レールのタイプ
標準のレール上面から取付るタイプと、HIWINは底面から取付けられるタイプがあります。

上面から取付ける穴／底面から取付け

注意・禁止事項

取付け時の注意事項

（1）取付面の高さと隅部
不適切な取付面の高さと隅部は取付精度を悪くし、レールもしくはブロックの隅部が干渉します。下記の表に示されるように、取付面の高さと隅部を推奨値にすれば、取付時の精度の問題はあリません。

取付面の高さと隅部

サイズ	レールの最大隅部 r₁（mm）	ブロックの最大隅部 r₂（mm）	レール部の肩の高さ E₁（mm）	ブロック部の肩の高さ E₂（mm）	ブロック運行時の高さ H₁（mm）
QE15	0.5	0.5	2.7	5.0	4.5
QE20	0.5	0.5	5.0	7.0	6.0
QE25	1.0	1.0	5.0	7.5	7.0
QE30	1.0	1.0	7.0	7.0	10.0

（2）取付ボルトの締め付けトルク
不適切なボルトの締め付けはリニアガイドウェイの精度に大きく影響しますので、ボルトのサイズごとの締め付けトルクを下記に推奨いたします。

ボルトの締付けトルク

サイズ	ボルトサイズ	締付けトルク N-cm（kgf-cm）
QE15	M3×0.5P×16L	186（19）
QE20	M5×0.8P×16L	883（90）
QE25	M6×1P×20L	1,373（140）
QE30	M6×1P×25L	1,373（140）

注：1kgf=9.81N

型番リスト

表示件数

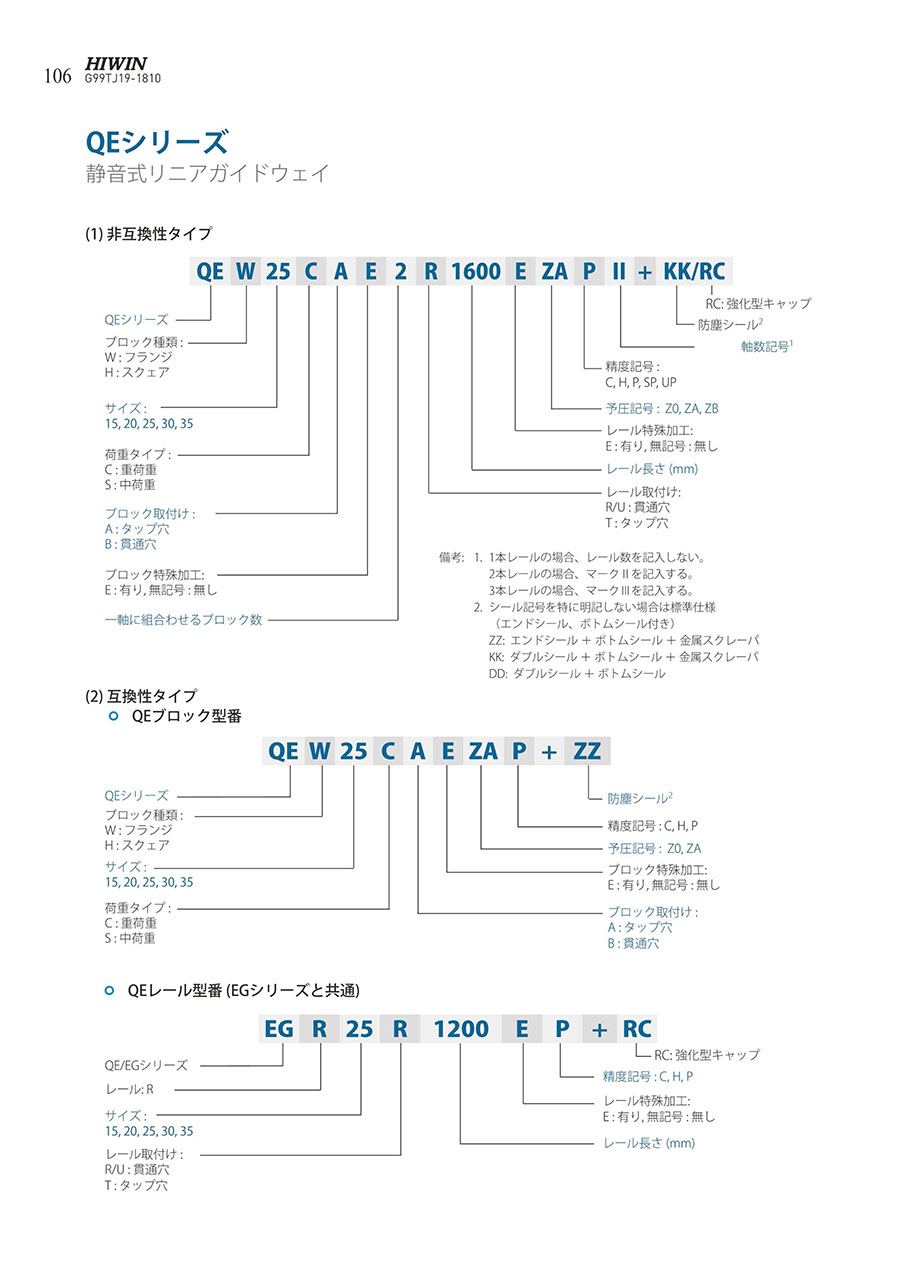

型番

QEH15CA1R73Z0H

QEH15CA1R238Z0H

QEH15CA[1,2,3,4,5,6,7,8,9]R[70-1950/1]Z0H

QEH15SA[1,2,3,4,5,6,7,8,9]R[50-1950/1]Z0H

QEH20CA2R166Z0H

QEH20CA[1,2,3,4,5,6,7,8,9]R[90-1950/1]Z0H

QEH20SA[1,2,3,4,5,6,7,8,9]R[75-1950/1]Z0H

QEH25CA[1,2,3,4,5,6,7,8,9]R[100-1950/1]Z0H

QEH25SA[1,2,3,4,5,6,7,8,9]R[80-1950/1]Z0H

QEH30CA[1,2,3,4,5,6,7,8,9]R[110-1950/1]Z0H

QEH30SA[1,2,3,4,5,6,7,8,9]R[90-1950/1]Z0H

QEW15CA[1,2,3,4,5,6,7,8,9]R[70-1950/1]Z0H

QEW15CB[1,2,3,4,5,6,7,8,9]R[70-1950/1]Z0H

QEW15SA[1,2,3,4,5,6,7,8,9]R[50-1950/1]Z0H

QEW15SB[1,2,3,4,5,6,7,8,9]R[50-1950/1]Z0H

QEW20CA[1,2,3,4,5,6,7,8,9]R[90-1950/1]Z0H

QEW20CB[1,2,3,4,5,6,7,8,9]R[90-1950/1]Z0H

QEW20SA[1,2,3,4,5,6,7,8,9]R[70-1950/1]Z0H

QEW20SB[1,2,3,4,5,6,7,8,9]R[70-1950/1]Z0H

QEW25CA[1,2,3,4,5,6,7,8,9]R[100-1950/1]Z0H

QEW25CB[1,2,3,4,5,6,7,8,9]R[100-1950/1]Z0H

QEW25SA[1,2,3,4,5,6,7,8,9]R[80-1950/1]Z0H

QEW25SB[1,2,3,4,5,6,7,8,9]R[80-1950/1]Z0H

QEW30CA[1,2,3,4,5,6,7,8,9]R[110-1950/1]Z0H

QEW30CB[1,2,3,4,5,6,7,8,9]R[110-1950/1]Z0H

QEW30SA[1,2,3,4,5,6,7,8,9]R[90-1950/1]Z0H

QEW30SB[1,2,3,4,5,6,7,8,9]R[90-1950/1]Z0H

ブロック種類

ブロック数

レール寸法 WR

(mm)

組立寸法 H

(mm)

レール長さ L

(mm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

静的許容モーメント MA

(N・m)

静的許容モーメント MB

(N・m)

静的許容モーメント MC

(N・m)

呼び型番

荷重タイプ

ブロック取付け

ブロック外形寸法W

(mm)

ブロック外形寸法L

(mm)

ブロック寸法L1

(mm)

ブロック取付穴数

(個)

取付穴寸法

最小発注数量

[標準] スクェア	1	15	24	73	12530	15280	90	90	120	15	重荷重	タップ穴	34	56.8	39.8	4	M4	1個
[標準] スクェア	1	15	24	238	12530	15280	90	90	120	15	重荷重	タップ穴	34	56.8	39.8	4	M4	1個
[標準] スクェア	1 ～ 9	15	24	70 ～ 1950	12530	15280	90	90	120	15	重荷重	タップ穴	34	56.8	39.8	4	M4	1個
[標準] スクェア	1 ～ 9	15	24	50 ～ 1950	8560	8790	30	30	70	15	中荷重	タップ穴	34	40.1	23.1	2	M4	1個
[標準] スクェア	2	20	28	166	16500	20210	150	150	210	20	重荷重	タップ穴	42	69.1	48.1	4	M5	1個
[標準] スクェア	1 ～ 9	20	28	90 ～ 1950	16500	20210	150	150	210	20	重荷重	タップ穴	42	69.1	48.1	4	M5	1個
[標準] スクェア	1 ～ 9	20	28	75 ～ 1950	11570	12180	50	50	130	20	中荷重	タップ穴	42	50	29	2	M5	1個
[標準] スクェア	1 ～ 9	23	33	100 ～ 1950	26030	31490	290	290	370	25	重荷重	タップ穴	48	83.6	59	4	M6	1個
[標準] スクェア	1 ～ 9	23	33	80 ～ 1950	18240	18900	100	100	220	25	中荷重	タップ穴	48	60.1	35.5	2	M6	1個
[標準] スクェア	1 ～ 9	28	42	110 ～ 1950	37920	46630	510	510	670	30	重荷重	タップ穴	60	96.1	70.1	4	M8	1個
[標準] スクェア	1 ～ 9	28	42	90 ～ 1950	26270	27820	180	180	400	30	中荷重	タップ穴	60	67.5	41.5	2	M8	1個
[ワイド] フランジ	1 ～ 9	15	24	70 ～ 1950	12530	15280	90	90	120	15	重荷重	タップ穴	52	56.8	39.8	4	M5	1個
[ワイド] フランジ	1 ～ 9	15	24	70 ～ 1950	12530	15280	90	90	120	15	重荷重	貫通穴	52	56.8	39.8	4	Φ4.5	1個
[ワイド] フランジ	1 ～ 9	15	24	50 ～ 1950	8560	8790	30	30	70	15	中荷重	タップ穴	52	40.1	23.1	2	M5	1個
[ワイド] フランジ	1 ～ 9	15	24	50 ～ 1950	8560	8790	30	30	70	15	中荷重	貫通穴	52	40.1	23.1	2	Φ4.5	1個
[ワイド] フランジ	1 ～ 9	20	28	90 ～ 1950	16500	20210	150	150	210	20	重荷重	タップ穴	59	69.1	48.1	4	M6	1個
[ワイド] フランジ	1 ～ 9	20	28	90 ～ 1950	16500	20210	150	150	210	20	重荷重	貫通穴	59	69.1	48.1	4	Φ5.5	1個
[ワイド] フランジ	1 ～ 9	20	28	70 ～ 1950	11570	12180	50	50	130	20	中荷重	タップ穴	59	50	29	2	M6	1個
[ワイド] フランジ	1 ～ 9	20	28	70 ～ 1950	11570	12180	50	50	130	20	中荷重	貫通穴	59	50	29	2	Φ5.5	1個
[ワイド] フランジ	1 ～ 9	23	33	100 ～ 1950	26030	31490	290	290	370	25	重荷重	タップ穴	73	83.6	59	4	M8	1個
[ワイド] フランジ	1 ～ 9	23	33	100 ～ 1950	26030	31490	290	290	370	25	重荷重	貫通穴	73	83.6	59	4	Φ7	1個
[ワイド] フランジ	1 ～ 9	23	33	80 ～ 1950	18240	18900	100	100	220	25	中荷重	タップ穴	73	60.1	35.5	2	M8	1個
[ワイド] フランジ	1 ～ 9	23	33	80 ～ 1950	18240	18900	100	100	220	25	中荷重	貫通穴	73	60.1	35.5	2	Φ7	1個
[ワイド] フランジ	1 ～ 9	28	42	110 ～ 1950	37920	46630	510	510	670	30	重荷重	タップ穴	90	96.1	70.1	4	M10	1個
[ワイド] フランジ	1 ～ 9	28	42	110 ～ 1950	37920	46630	510	510	670	30	重荷重	貫通穴	90	96.1	70.1	4	Φ9	1個
[ワイド] フランジ	1 ～ 9	28	42	90 ～ 1950	26270	27820	180	180	400	30	中荷重	タップ穴	90	67.5	41.5	2	M10	1個
[ワイド] フランジ	1 ～ 9	28	42	90 ～ 1950	26270	27820	180	180	400	30	中荷重	貫通穴	90	67.5	41.5	2	Φ9	1個

通常単価(税別) (税込単価)	通常出荷日

7,501円5,250円 ( 5,775円 )	4日目
10,170円7,119円 ( 7,831円 )	4日目
- ( - )	4日目
- ( - )	4日目
14,297円11,437円 ( 12,581円 )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目

詳細情報

基本情報

基本情報

高速・低騒音でクリーン環境に最適な静音式タイプです。
【特長】
・シンクモーション同期運動技術を採用
・潤滑油を溜める特許のシンクモーション入り装置により、走行ノイズ減少と潤滑効果を向上
・高速化と低騒音性に優れ、幅広い産業分野に適しています
・QEシリーズとEGシリーズのレールは互換があり、レールとブロックの付け替えが可能です
【用途】
・自動化機器、一般産業機器、精密機械など

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
E寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。製品の全長によって、E寸法はカタログ記載値と異なる場合がございます。ご希望のE寸法がございましたら、ご注文前にお問い合わせください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
