HIWIN（ハイウィン）

リテーナー入り静音式リニアガイドウェイ QHシリーズ

カタログ |

通常単価(税別): 特別価格

税込単価: 特別価格

一部SALE 2026.03.31まで

通常出荷日：4日目

【特長】・高速・低騒音でクリーン環境に最適な静音式タイプです・4条列サーキュラアークコンタクト構造によ...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
E寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。製品の全長によって、E寸法はカタログ記載値と異なる場合がございます。ご希望のE寸法がございましたら、ご注文前にお問い合わせください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

HIWIN（ハイウィン）

通常出荷日：4 日目～

よく一緒に見られています

HIWIN（ハイウィン）

通常出荷日：4 日目

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

QHH-CA／QHH-HAタイプ

QHW-CA／QHW-HAタイプ

製品仕様

非互換性タイプの精度

精度規格

型番	QH-15、20	QH-25、30、35	QH-45
精度等級	上級（H）	上級（H）	上級（H）
高さHの寸法許容差	±0.03	±0.04	±0.05
幅Nの寸法許容差	±0.03	±0.04	±0.05
ペア高さHの相互差	0.01	0.015	0.015
ペア基準側レール幅Nの相互差	0.01	0.015	0.02

走り平行度の精度

レールの長さ（mm）	精度等級（μm） H
～100	7
100～200	9
200～300	10
300～500	12
500～700	13
700～900	15
900～1,100	16
1,100～1,500	18
1,500～1,900	20
1,900～2,500	22

予圧等級：Z0（普通予圧）

予圧：0～0.02C
適合状況：一定の負荷方向、少ない衝撃、低い精度等級を要求
用途例：搬送装置、自動包装機械、一般機械のX-Y軸、溶接機械、溶接機

レールの取付面の許容精度

QHシリーズリニアガイドウェイはサーキュラアーク二点コンタクト式のリニアガイドで自動調心能力を持ち、取付ける時に、基準面に少しの誤差があっても高精度でスムーズな直線運動が得られます。下表は取付面の許容誤差値です。

単位：μm

サイズ	取付面（P）の最大平行誤差	上下取付の水平度誤差（S₁）
サイズ	予圧等級：Z0	予圧等級：Z0
QH15	25	130
QH20	25	130
QH25	30	130
QH30	40	170
QH35	50	210
QH45	60	250

注：*許容値は軸間距離と比例しています。

規格表

注：1kgf=9.81N

注：1kgf=9.81N

選定サポート情報

非互換性タイプ

ブロックのタイプ
HIWINリニアガイドウェイはスクエア、フランジの2種類のブロックを提供致します。

レールのタイプ
標準のレール上面から取付けるタイプと、HIWINは底面から取付けられるタイプがあります。

上面から取付ける穴／底面から取付け

注意・禁止事項

取付け時の注意事項

（1）取付面の高さと隅部
不適切な取付面の高さと隅部は取付精度を悪くし、レールもしくはブロックの隅部が干渉します。下記の表に示されるように、取付面の高さと隅部を推奨値にすれば、取付時の精度の問題はあリません。

取付面の高さと隅部

サイズ	レールの最大隅部 r₁（mm）	ブロックの最大隅部 r₂（mm）	レール部の肩の高さ E₁（mm）	ブロック部の肩の高さ E₂（mm）	ブロック運行時の高さ H₁（mm）
QH15	0.5	0.5	3.0	4.0	4.0
QH20	0.5	0.5	3.5	5.0	4.6
QH25	1.0	1.0	5.0	5.0	5.5
QH30	1.0	1.0	5.0	5.0	6.0
QH35	1.0	1.0	6.0	6.0	7.5
QH45	1.0	1.0	8.0	8.0	9.5

（2）取付ボルトの締め付けトルク
不適切なボルトの締め付けはリニアガイドウェイの精度に大きく影響しますので、ボルトのサイズごとの締め付けトルクを下記に推奨いたします。

ボルトの締付けトルク

サイズ	ボルトサイズ	締付けトルクN-cm（kgf-cm）
サイズ	ボルトサイズ	鉄	鋳物の材質	アルミ合金の材質
QH15	M4×0.7P×16L	392（40）	274（28）	206（21）
QH20	M5×0.8P×16L	883（90）	588（60）	441（50）
QH25	M6×1P×20L	1,373（140）	921（100）	686（70）
QH30	M8×1.25P×25L	3,041（310）	2,010［206］	1,470（150）
QH35	M8×1.25P×25L	3,041（310）	2,010［206］	1,470（150）
QH45	M12×1.75P×35L	11,772（1,200）	7,840（800）	5,880（600）

注：1kgf=9.81N

型番リスト

表示件数

型番

QHH15CA[1,2,3,4,5,6,7,8,9]R[70-1950/1]Z0H

QHH20CA[1,2,3,4,5,6,7,8,9]R[90-1950/1]Z0H

QHH20HA[1,2,3,4,5,6,7,8,9]R[110-1950/1]Z0H

QHH25CA[1,2,3,4,5,6,7,8,9]R[100-1950/1]Z0H

QHH25HA[1,2,3,4,5,6,7,8,9]R[120-1950/1]Z0H

QHH30CA[1,2,3,4,5,6,7,8,9]R[120-1950/1]Z0H

QHH30HA[1,2,3,4,5,6,7,8,9]R[140-1950/1]Z0H

QHH35CA[1,2,3,4,5,6,7,8,9]R[130-1950/1]Z0H

QHH35HA[1,2,3,4,5,6,7,8,9]R[160-1950/1]Z0H

QHW15CA2R364Z0H

QHW15CA[1,2,3,4,5,6,7,8,9]R[70-1950/1]Z0H

QHW20CA[1,2,3,4,5,6,7,8,9]R[90-1950/1]Z0H

QHW20HA[1,2,3,4,5,6,7,8,9]R[110-1950/1]Z0H

QHW25CA[1,2,3,4,5,6,7,8,9]R[100-1950/1]Z0H

QHW25HA[1,2,3,4,5,6,7,8,9]R[120-1950/1]Z0H

QHW30CA[1,2,3,4,5,6,7,8,9]R[120-1950/1]Z0H

QHW30HA[1,2,3,4,5,6,7,8,9]R[140-1950/1]Z0H

QHW35CA[1,2,3,4,5,6,7,8,9]R[130-1950/1]Z0H

ブロック種類

ブロック数

レール寸法 WR

(mm)

組立寸法 H

(mm)

レール長さ L

(mm)

基本定格荷重動定格

(N)

基本定格荷重静定格

(N)

静的許容モーメント MA

(N・m)

静的許容モーメント MB

(N・m)

静的許容モーメント MC

(N・m)

呼び型番

荷重タイプ

ブロック取付け

レール取付け

ブロック外形寸法W

(mm)

ブロック外形寸法L

(mm)

ブロック寸法L1

(mm)

取付穴寸法

最小発注数量

[標準] スクェア	1 ～ 9	15	28	70 ～ 1950	17940	19860	80	80	100	15	重荷重	タップ穴	貫通穴	34	61.4	39.4	M4	1個
[標準] スクェア	1 ～ 9	20	30	90 ～ 1950	35260	33860	190	190	260	20	重荷重	タップ穴	貫通穴	44	76.7	50.5	M5	1個
[標準] スクェア	1 ～ 9	20	30	110 ～ 1950	42520	42310	270	270	310	20	超重荷重	タップ穴	貫通穴	44	91.4	65.2	M5	1個
[標準] スクェア	1 ～ 9	23	40	100 ～ 1950	41900	48750	310	310	390	25	重荷重	タップ穴	貫通穴	48	83.4	58	M6	1個
[標準] スクェア	1 ～ 9	23	40	120 ～ 1950	50610	60940	450	450	500	25	超重荷重	タップ穴	貫通穴	48	104	78.6	M6	1個
[標準] スクェア	1 ～ 9	28	45	120 ～ 1950	58260	66340	500	500	600	30	重荷重	タップ穴	貫通穴	60	97.4	70	M8	1個
[標準] スクェア	1 ～ 9	28	45	140 ～ 1950	70320	88450	890	890	830	30	超重荷重	タップ穴	貫通穴	60	120.4	93	M8	1個
[標準] スクェア	1 ～ 9	34	55	130 ～ 1950	78890	86660	760	760	1070	35	重荷重	タップ穴	貫通穴	70	113.6	80	M8	1個
[標準] スクェア	1 ～ 9	34	55	160 ～ 1950	95230	115550	1330	1330	1450	35	超重荷重	タップ穴	貫通穴	70	139.4	105.8	M8	1個
[ワイド] フランジ	2	15	24	364	17940	19860	80	80	100	15	重荷重	タップ穴	貫通穴	47	61.4	39.4	M5	1個
[ワイド] フランジ	1 ～ 9	15	24	70 ～ 1950	17940	19860	80	80	100	15	重荷重	タップ穴	貫通穴	47	61.4	39.4	M5	1個
[ワイド] フランジ	1 ～ 9	20	30	90 ～ 1950	35260	33860	190	190	260	20	重荷重	タップ穴	貫通穴	63	76.7	50.5	M6	1個
[ワイド] フランジ	1 ～ 9	20	30	110 ～ 1950	42520	42310	270	270	310	20	超重荷重	タップ穴	貫通穴	63	91.4	65.2	M6	1個
[ワイド] フランジ	1 ～ 9	23	36	100 ～ 1950	41900	48750	310	310	390	25	重荷重	タップ穴	貫通穴	70	83.4	58	M8	1個
[ワイド] フランジ	1 ～ 9	23	36	120 ～ 1950	50610	60940	450	450	500	25	超重荷重	タップ穴	貫通穴	70	104	78.6	M8	1個
[ワイド] フランジ	1 ～ 9	28	42	120 ～ 1950	58260	66340	500	500	600	30	重荷重	タップ穴	貫通穴	90	97.4	70	M10	1個
[ワイド] フランジ	1 ～ 9	28	42	140 ～ 1950	70320	88450	890	890	830	30	超重荷重	タップ穴	貫通穴	90	120.4	93	M10	1個
[ワイド] フランジ	1 ～ 9	34	48	130 ～ 1950	78890	86660	760	760	1070	35	重荷重	タップ穴	貫通穴	100	113.6	80	M10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
15,068円11,301円 ( 12,431円 )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目

詳細情報

基本情報

基本情報

【特長】
・高速・低騒音でクリーン環境に最適な静音式タイプです
・4条列サーキュラアークコンタクト構造により、走行時のノイズを減少
・ボール回転のスムーズさや寿命、潤滑効果などを向上させます
・シンクモーション同期運動技術でボールとボールの衝突音をなくした低騒音設計
・走行中ボール潤滑の供給が可能。リテーナ内部に潤滑油を溜めることができ補給回数を減少できる。均一な潤滑効果で寿命延長
・シンクモーション同期運動技術により一定の走行運動が保持でき、摩擦抵抗が減少。運動スムーズさが向上しました
・接触面積を小さくし摩擦抵抗を大幅に減少。QHタイプは優れた高速性能を持っています
【用途】
・自動化機器、一般産業機器、精密機械など

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
E寸法（両端から取付け穴までの距離）は左右均等になるように加工しております。製品の全長によって、E寸法はカタログ記載値と異なる場合がございます。ご希望のE寸法がございましたら、ご注文前にお問い合わせください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

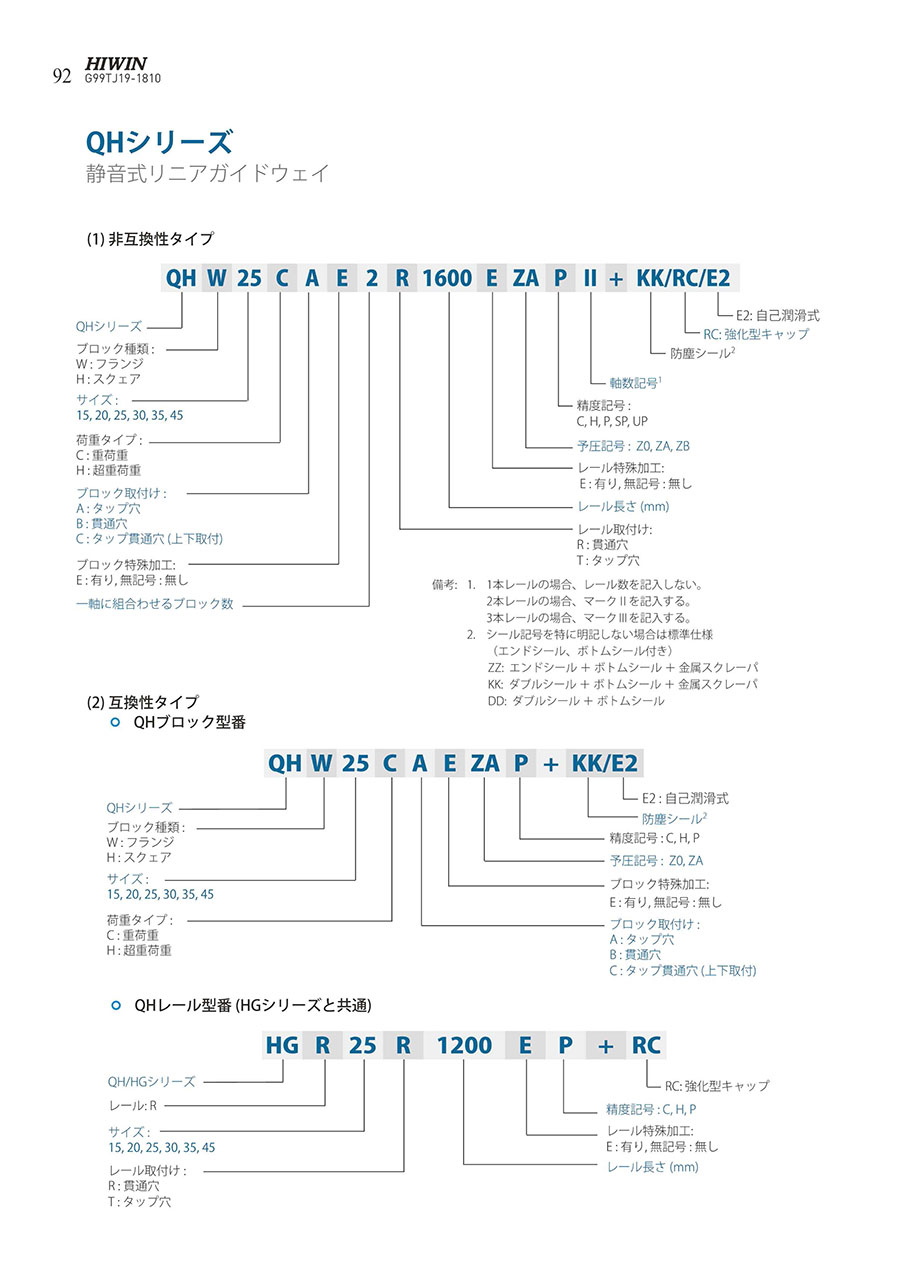

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
