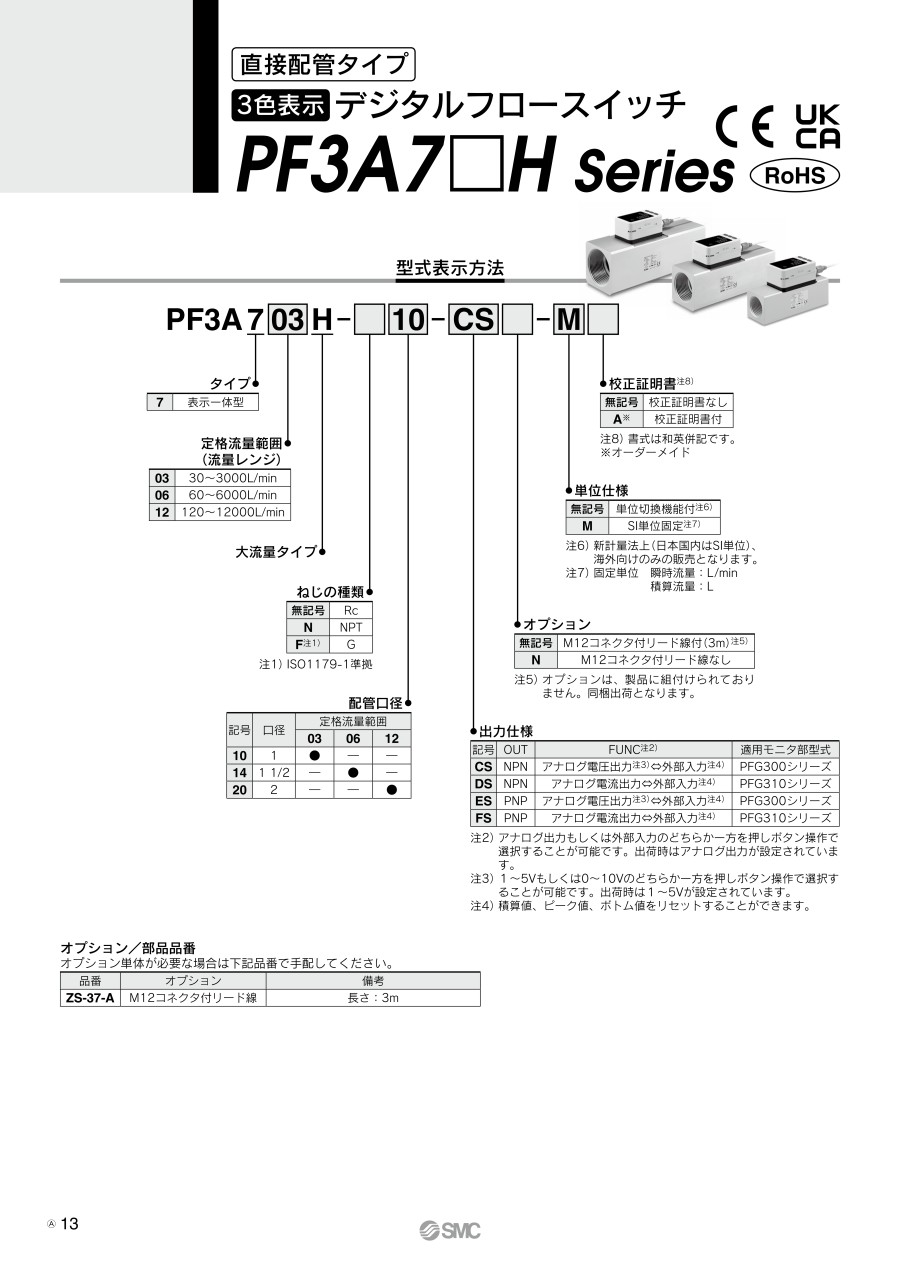

3色表示 デジタルフロースイッチ 大流量タイプ PF3A7□Hシリーズ

外形図

製品仕様

注1）空気の品質等級はJIS B 8392-1:2012［3:6:-］、ISO 8573-1:2010［3:6:-］です。
注2）設定流量範囲はゼロカット機能の設定と連動して変動します。
注3）積算保持機能を使用する場合は、使用条件から寿命を計算し、寿命の範囲内でご使用ください。記憶素子（電子部品）の更新回数は150万回です。24時間通電の場合、寿命は次のようになります。
      ・5分間隔：5分×150万回＝750万分＝14.3年
      ・2分間隔：2分×150万回＝300万分＝5.7年
      積算外部リセットを繰返し入力した場合、寿命は計算で求めた年月より短くなりますのでご注意ください。
注4）圧力範囲1.0～1.5MPaの場合、圧力特性は±5%F.S.（0.5MPa基準）となります。製品のOUT側配管ポート部を未配管状態で大気開放をしないでください。大気開放で使用した場合は、精度が変動する場合があります。
注5）流量が0から定格流量範囲の最大値へ瞬間的に変化（ステップ入力）したと仮定した場合、設定値が定格流量範囲の90%に設定してある時に、流量が変化してからスイッチ出力がON（OFF）するまでの時間です。
注6）流量が設定値付近で変動する場合、変動幅以上の設定幅を設けないとチャタリングが発生します。
注7）アナログ出力もしくは外部入力のどちらか一方を押しボタン操作で選択することができます。アナログ出力のグラフをご参照願います。
注8）0～10Vを選択した場合、許容負荷電流に関してはアナログ出力のグラフをご参照ください。
注9）流量が0から定格流量範囲の最大値へ瞬間的に変化（ステップ入力）したと仮定した場合、流量が変化してからアナログ出力の変化量が90%に達するまでの時間です。
注10）アナログ出力もしくは外部入力のどちらか一方を押しボタン操作で選択することができます。
注11）仕様に記載している流量は、標準状態の値です。
注12）単位切換機能付の製品をご使用の場合に選択できます。
注13）表示可能範囲はゼロカット機能の設定と連動して変化します。
注14）積算流量表示は上位/下位各6桁（合計12桁）の表示です。上位桁表示時、×10⁶が点灯します。
注15）品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。

規格表
