純水・薬液用 デジタルフロースイッチ PF2Dシリーズ
- 通常単価(税別)
- 17,984円～69,708円
- 税込単価
- 19,782円～76,679円
【特長】・ひとつのコントローラで4台分の流量管理が可能・発塵量：3個／cc以下...
詳細情報を確認する- 種類
- フロースイッチ
- 使用温度範囲 (℃)
- 0::50
- 使用湿度範囲 (%)
- 35::85
- 電源電圧の種類
- DC
- 取得規格
- CE
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
分離型・センサ部:PF2D504-11・520-13
分離型・センサ部:PF2D504-19
分離型・モニタ部:PF2D300/301-Aパネルマウントタイプ
分離型・モニタ部（4チャンネルコントローラ）:PF2D200・201

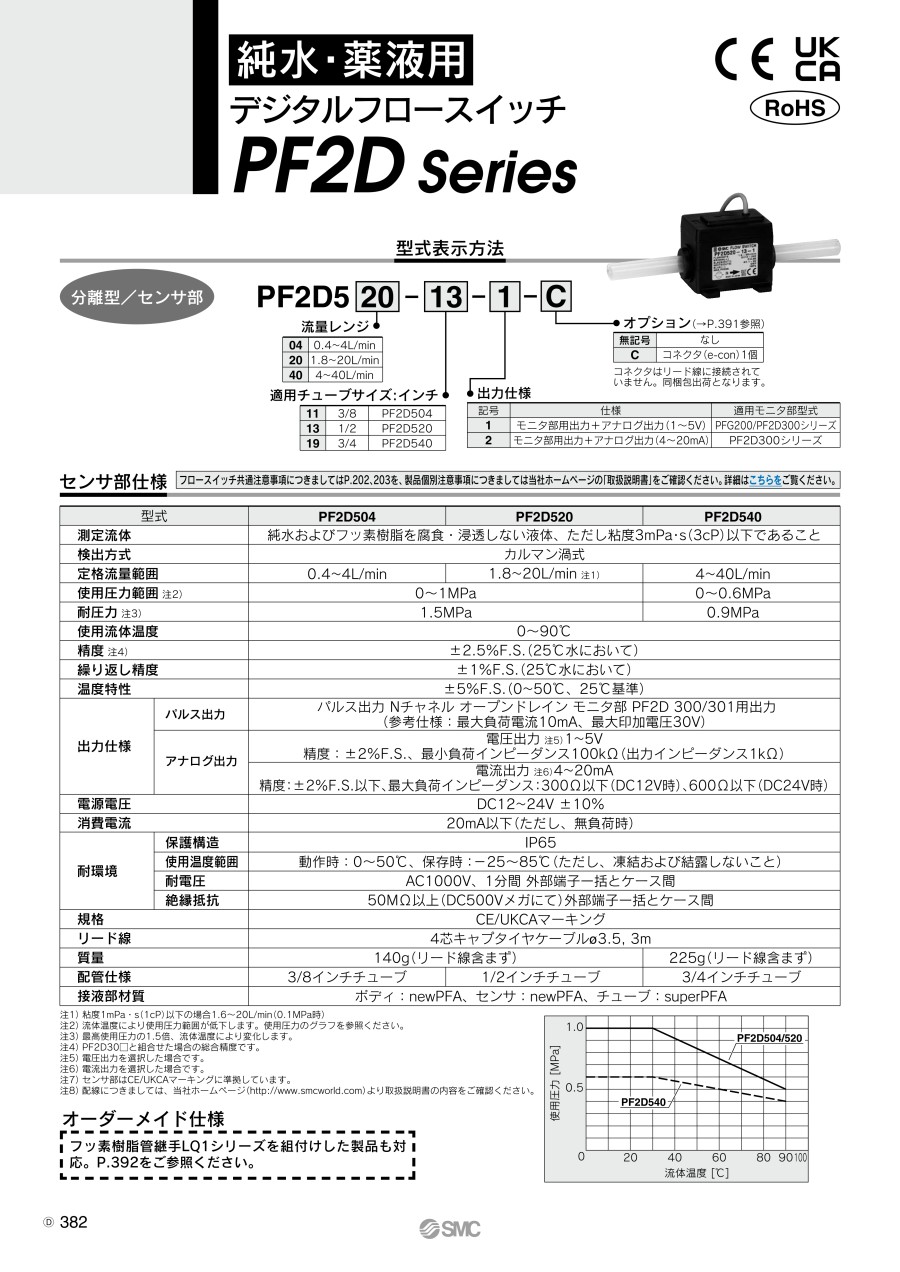

製品仕様
製品仕様
| 型番 | PF2D504 | PF2D520 | PF2D540 | |
|---|---|---|---|---|
| 測定流体 | 純水およびふっ素樹脂を腐食・浸透しない液体、ただし粘度3mPa・s（3cP）以下であること | |||
| 検出方式 | カルマン渦式 | |||
| 定格流量範囲 | 0.4～4L/min | 1.8～20L/min注1） | 4～40L/min | |
| 使用圧力範囲注2） | 0～1MPa | 0～0.6MPa | ||
| 耐圧力注3） | 1.5MPa | 0.9MPa | ||
| 使用流体温度 | 0～90℃ | |||
| 精度注4） | ±2.5%F.S.（25℃水において） | |||
| 繰り返し精度 | ±1%F.S.（25℃水において） | |||
| 温度特性 | ±5%F.S.（0～50℃、25℃基準） | |||
| 出力仕様 | パルス出力 | パルス出力 Nチャネル オープンドレイン モニタ部 PF2D 300/301用出力 （参考仕様：最大負荷電流10mA、最大印加電圧30V） | ||
| アナログ出力 | 電圧出力注5）1～5V 精度：±2%F.S.、最小負荷インピーダンス100kΩ（出力インピーダンス1kΩ） | |||
| 電流出力注6）4～20mA 精度：±2%F.S.以下、最大負荷インピーダンス：300Ω以下（DC12V時）、600Ω以下（DC24V時） | ||||
| 電源電圧 | DC12～24V±10% | |||
| 消費電流 | 20mA以下（ただし、無負荷時） | |||
| 耐環境 | 保護構造 | IP65 | ||
| 使用温度範囲 | 動作時：0～50℃、保存時：-25～85℃（ただし、凍結および結露しないこと） | |||
| 耐電圧 | AC1,000V、1分間 外部端子一括とケース間 | |||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）外部端子一括とケース間 | |||
| 規格 | CE、RoHS | |||
| リード線 | 4芯キャプタイヤケーブルφ3.5,3m | |||
| 質量 | 140g（リード線含まず） | 225g（リード線含まず） | ||
| 配管仕様 | 3/8インチチューブ | 1/2インチチューブ | 3/4インチチューブ | |
| 接液部材質 | ボディ：newPFA、センサ：newPFA、チューブ：superPFA | |||
注1）粘度1mPa・s（1cP）以下の場合1.6～20L/min（0.1MPa時）
注2）流体温度により使用圧力範囲が低下します。
注3）最高使用圧力の1.5倍、流体温度により変化します。
注4）PF2D30□と組合せた場合の総合精度です。
注5）電圧出力を選択した場合です。
注6）電流出力を選択した場合です。
注7）センサ部はCEマーキングに準拠しています。
製品仕様
| 型番 | PF2D300/301 | |||
|---|---|---|---|---|
| 流量表示範囲注1） | 0.25～4.5L/min | 1.3～21.0L/min | 2.5～45L/min | |
| 設定流量範囲注1） | 0.25～4.5L/min | 1.3～21.0L/min | 2.5～45L/min | |
| 設定最小単位注1） | 0.05L/min | 0.1L/min | 0.5L/min | |
| 積算パルスの流量換算値 （パルス幅50ms）注1） | 0.05L/pulse | 0.1L/pulse | 0.5L/pulse | |
| 表示単位注2） | 瞬時流量 | L/min、gal（US）/min | ||
| 積算流量 | L、gal（US） | |||
| 積算流量範囲注1） | 0～999999L | |||
| 精度注3） | ±2.5%F.S. | |||
| 繰り返し精度 | ±0.5%F.S. | |||
| 温度特性 | ±1%F.S.（15～35℃、25℃基準） ±2%F.S.（0～50℃、25℃基準） | |||
| 消費電流（無負荷時） | 60mA以下 | |||
| 質量 | 45g | |||
| 出力仕様注4） | スイッチ出力 | NPNオープンコレクタ （PF2D300） 最大負荷電流：80mA 内部降下電圧：1V以下（負荷電流80mA時） 最大印加電圧：30V 2出力 | ||
| PNPオープンコレクタ （PF2D301） 最大負荷電流：80mA 内部降下電圧：1.5V以下（負荷電流80mA時） 2出力 | ||||
| 積算パルス出力 | NPNまたはPNPオープンコレクタ（スイッチ出力と同じ） | |||
| 耐環境 | 保護構造 | IP40 | ||
| 使用温度範囲 | 動作時：0～50℃、保存時：-25～85℃（ただし、凍結および結露しないこと） | |||
| 耐電圧 | AC1,000V、1分間 外部端子一括とケース間 | |||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）外部端子一括とケース間 | |||
| 規格 | CE、RoHS | |||
| 表示桁 | 3桁 7セグメントLED | |||
| 動作表示灯 | ON時点灯 出力OUT1：緑 出力OUT2：赤 | |||
| 電源電圧 | DC12～24V ±10% | |||
| 応答時間 | 1s以下 | |||
| 応差 | ヒステリシスモード：可変（0から設定可） ウインドコンパレータモード注5）：固定（3digits） | |||
注1）設定した流量レンジによって値が異なります。
注2）単位切換機能付の場合（単位切換機能がないタイプにつきましては、SI単位（L/minまたはL）に固定されます）
注3）PF2D5□□と組合せた場合の総合精度です。
注4）スイッチ出力と積算パルス出力は、初期設定においてボタン操作により選択可能です。
出力1：（1）スイッチ出力（2）スイッチ出力（3）積算パルス出力（4）積算パルス出力
出力2：（1）スイッチ出力（2）積算パルス出力（3）スイッチ出力（4）積算パルス出力
注5）ウインドコンパレータモード：応差（H）が3digitsになりますのでP_1、P_2またはn_1、n_2を7digits以上離してください。（出力OUT2の場合は、n_1,2はn_3,4に、P_1,2はP_3,4になります）
注6）モニタ部は全てCEマーキングに準拠しています。
注7）積算流量値は電源OFF時リセットされます。
製品仕様
| 型番 | PF2D200/201 | |||
|---|---|---|---|---|
| 適用流量センサ | PF2D504-□-1 | PF2D520-□-1 | PF2D540-□-1 | |
| 流量表示範囲注1） | 0.25～4.50L/min | 1.3～21.0L/min | 2.5～45.0L/min | |
| 設定流量範囲注1） | 0.25～4.50L/min | 1.3～21.0L/min | 2.5～45.0L/min | |
| 設定最小単位注1） | 0.05L/min | 0.1L/min | 0.5L/min | |
| 積算パルスの流量換算値 （パルス幅：50ms）注1） | 0.05L/pulse | 0.1L/pulse | 0.5L/pulse | |
| 表示単位注1） | 瞬時流量 | L/min、gal（US）/min | ||
| 積算流量 | L、gal（US） | |||
| 積算流量範囲注1） | 0～999999L、0～999999gal（US） | |||
| 電源電圧 | DC24V±10%（電源逆接続保護付） | |||
| 消費電流 | 55mA以下（ただし、センサ部消費電流を除く） | |||
| センサ供給電源電圧 | ［電源電圧］と同じ | |||
| センサ供給電源電流注2） | 最大110mA（ただし、4入力の総電源電流は最大440mA以下） | |||
| センサ入力 | - | DC1～5V（入力インピーダンス：約800kΩ） | ||
| 入力数 | 4入力 | |||
| 入力保護 | 過電圧保護付 | |||
| 出力仕様注3） | スイッチ出力 （瞬時スイッチ出力、 積算スイッチ出力） | NPNオープンコレクタ（PF2D200） 最大負荷電流：80mA 内部降下電圧：1V以下（負荷電流80mA時） 最大印加電圧：30V | ||
| PNPオープンコレクタ（PF2D201） 最大負荷電流：80mA 内部降下電圧：1V以下（負荷電流80mA時） | ||||
| 積算パルス出力 | NPNオープンコレクタまたはPNPオープンコレクタ（スイッチ出力と同じ） | |||
| 出力数 | 4出力（各センサ入力に対し1出力） | |||
| 出力保護 | 短絡保護付 | |||
| 応差 | ヒステリシスモード：可変（0から設定可）ウインドコンパレータモード：固定（3digits） | |||
| 応答時間注4） | 1s以下 | |||
| 精度注4） | ±5%F.S. | |||
| 繰り返し精度注4） | ±3%F.S. | |||
| 温度特性 | ±2%F.S.（0～50℃、25℃基準） | |||
| 表示方式 | 測定値表示用：4桁 7セグメント表示器（橙色） チャンネル表示用：1桁 7セグメント表示器（赤色） | |||
| 動作表示灯 | ON時点灯 出力OUT1：赤色 | |||
| 耐環境 | 保護構造 | 前面部のみIP65、その他はIP40 | ||
| 使用温度範囲 | 動作時：0～50℃、保存時：-10～60℃（ただし、凍結および結露しないこと） | |||
| 使用湿度範囲 | 動作時、保存時：35～85%RH（ただし、結露しないこと） | |||
| 規格 | CE、RoSH | |||
| 接続方式 | 電源・出力接続：8Pコネクタ、センサ接続：4Pコネクタ | |||
| 材質 | 筐体部：PBT、モニタ部：PET、背面ゴムラバー：CR | |||
| 質量 | 60g（同梱される付属品は除く） | |||
注1）単位切換機能がないタイプ（品番末尾に“-M”が付く）は、SI単位（L/minまたはL）に固定されます。積算流量値は電源OFF時リセットされます。
注2）センサ入力コネクタ部のVcc側と0V側を短絡させるとフローモニタ内部が破損します。
注3）スイッチ出力と積算パルス出力は、初期設定で選択します。
注4）適用流量センサと組合せた場合の総合精度です。
注5）本製品は、CEマーキングに準拠しています。
規格表
分離型・センサ部:PF2D504-11・520-13
技術情報・設計アイデア
分離型・モニタ部:PF2D300/301-Aパネルマウントタイプ
パネルカット寸法
注）A寸法はお客様が使用する端子の寸法を考慮して決定してください。
※適用パネル厚さ：1～3.2mm
角部：R3.5以下
分離型・モニタ部（4チャンネルコントローラ）:PF2D200・201
パネルカット寸法
※適用パネル厚さ：0.5～8mm
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,984円 ( 19,782円 ) | 3日目 |
17,984円 ( 19,782円 ) | 6日目 |
17,984円 ( 19,782円 ) | 6日目 |
17,984円 ( 19,782円 ) | 3日目 |
47,927円 ( 52,720円 ) | 6日目 |
48,154円 ( 52,969円 ) | 6日目 |
47,927円 ( 52,720円 ) | 3日目 |
46,892円 ( 51,581円 ) | 6日目 |
49,761円 ( 54,737円 ) | 19日目 |
50,455円 ( 55,501円 ) | 19日目 |
50,105円 ( 55,116円 ) | 19日目 |
49,976円 ( 54,974円 ) | 19日目 |
50,670円 ( 55,737円 ) | 19日目 |
49,761円 ( 54,737円 ) | 19日目 |
50,455円 ( 55,501円 ) | 19日目 |
49,976円 ( 54,974円 ) | 19日目 |
50,670円 ( 55,737円 ) | 19日目 |
47,927円 ( 52,720円 ) | 3日目 |
48,154円 ( 52,969円 ) | 6日目 |
47,927円 ( 52,720円 ) | 3日目 |
46,892円 ( 51,581円 ) | 6日目 |
50,148円 ( 55,163円 ) | 19日目 |
51,500円 ( 56,650円 ) | 19日目 |
50,369円 ( 55,406円 ) | 19日目 |
50,148円 ( 55,163円 ) | 19日目 |
50,369円 ( 55,406円 ) | 19日目 |
61,804円 ( 67,984円 ) | 3日目 |
62,031円 ( 68,234円 ) | 6日目 |
61,804円 ( 67,984円 ) | 3日目 |
60,407円 ( 66,448円 ) | 6日目 |
64,534円 ( 70,987円 ) | 19日目 |
69,487円 ( 76,436円 ) | 19日目 |
64,754円 ( 71,229円 ) | 19日目 |
69,708円 ( 76,679円 ) | 19日目 |
64,534円 ( 70,987円 ) | 19日目 |
69,487円 ( 76,436円 ) | 19日目 |
64,754円 ( 71,229円 ) | 19日目 |
69,708円 ( 76,679円 ) | 19日目 |
詳細情報
基本情報
【特長】
・ひとつのコントローラで4台分の流量管理が可能
・発塵量：3個／cc以下（平均粒子数）。
カルマン渦式のため可動部がなく低発塵
・テーパ面どうしを突き当てることにより、シールを確実にし液だまりを防止
・チューブ根元で振動を抑制し、振動による誤作動（誤出力）を防止
よくあるご質問（FAQ）
PF3Wシリーズ・・・エチレングリコール水溶液（粘度・濃度・温度に制限があります）
PF2Dシリーズ・・・純水及びテフロンを腐食・浸透しない液体（カタログの適用流体を参照ください）
LFEシリーズ・・・接液部材質を腐食させない流体（カタログの適用流体を参照ください）
IN側の配管サイズを急激に変えるような配管はしないでください。
PF2A/PF2W/PF2D → 配管口径の８倍以上の直管長
LFE → 配管口径の５倍以上の直管長
PFMB/PFMC/PF3W704・720・740・504・520・540 → ８cm以上の直管長
PF3W711・511・塩ビ配管 → １１cm以上の直管長
PF3W721・521 → ２cm以上の直管長
