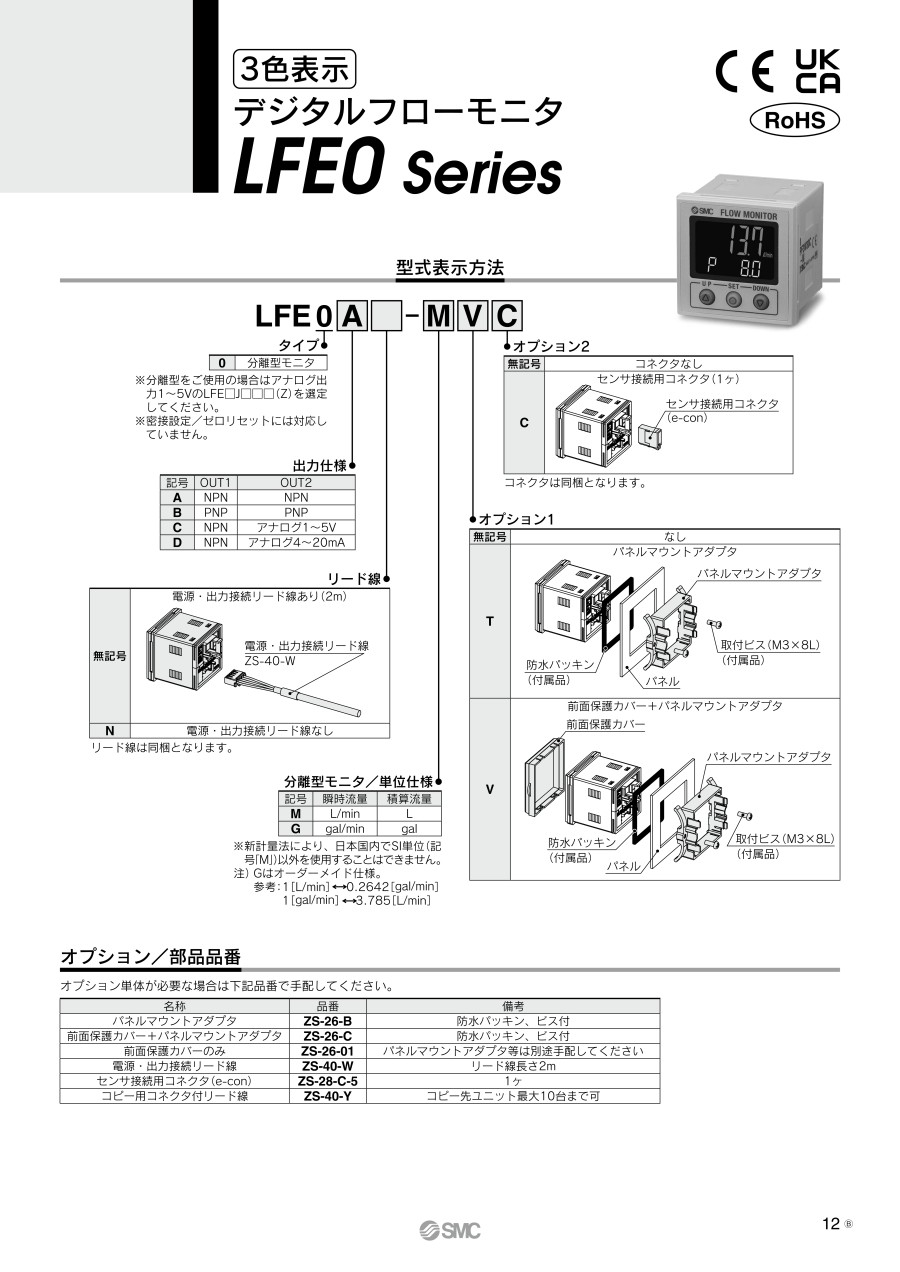

3色表示 デジタルフローモニタ LFE0シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 15,310円～21,681円特別価格
- 税込単価
- 16,841円～23,849円特別価格
【特長】・逆流検知が可能・ゼロリセット設定が可能・繰返し精度：±1.5％F.S...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
前面保護カバー+パネルマウントアダプタ
製品仕様
製品仕様
| 型番 | LFE0 | ||||
|---|---|---|---|---|---|
| 表示流量範囲 | 0.4～24.0L/min （0.4L/min未満は0.00と表示） | 2.0～120.0L/min （2.0L/min未満は0.0と表示） | 4～240L/min （4L/min未満は0.0と表示） | ||
| 設定流量範囲 | 0.4～24.0L/min | 2.0～120.0L/min | 4～240L/min | ||
| 設定最小単位 | 0.1L/min | 0.5L/min | 1L/min | ||
| 積算パルスの換算値 | 0.1L/pulse | 0.5L/pulse | 1L/pulse | ||
| 表示単位 | 瞬時流量L/min、積算流量L | ||||
| 精度 | 表示値：±0.5%F.S.、アナログ出力：±0.5%F.S. | ||||
| 繰返し精度 | ±0.5%F.S. | ||||
| 温度特性 | ±0.5%F.S.（25℃基準） | ||||
| 積算流量範囲注1） | 99999999.9L | 999999999L | |||
| 0.1L刻み | 1L刻み | ||||
| スイッチ出力 | - | NPNまたはPNPオープンコレクタ出力 | |||
| 最大負荷電流 | 80mA | ||||
| 最大印加電圧 | DC28V | ||||
| 内部降下電圧 | NPN：1V以下（負荷電流80mA時） PNP：1.5V以下（負荷電流80mA時） | ||||
| 応答時間注2） | 0.5s/1s/2s/5s | ||||
| 出力保護 | 短絡保護 | ||||
| 出力モード | 流量 | ヒステリシスモード、ウインドコンパレータモード、積算出力モード、積算パルス出力モードより選択 | |||
| 温度 | ヒステリシスモード、ウインドコンパレータモードより選択 | ||||
| アナログ出力 | 応答時間注3） | 0.5s/1s/2s/5s（スイッチ出力と連動します） | |||
| 電圧出力 | 出力電圧：1～5V 出力インピーダンス：1kΩ | ||||
| 電流出力 | 出力電流：4～20mA 最大負荷インピーダンス：600Ω | ||||
| 応差 | 可変 | ||||
| 入出力 | コピーモード用入力 | ||||
| 表示方式 | 2画面表示（上4桁7セグメント、2色表示赤/緑、下6桁11セグメント 白） 表示更新周期5回/秒 | ||||
| 動作表示灯 | 出力1、出力2：橙 | ||||
| 電源電圧 | DC24V±10% | ||||
| 消費電流 | 50mA以下 | ||||
| 接続方式 | 電源出力5Pコネクタ、センサ接続4Pコネクタ（e-con） | ||||
| 耐環境 | 保護構造 | IP40（ただし、オプションパーツのパネルマウントアダプタと防水パッキンを使用することで表示前面部のみIP65） | |||
| 使用温度範囲 | 0～50℃（凍結および結露なきこと） | ||||
| 使用湿度範囲 | 動作時、保存時：35～85%R.H.（結露なきこと） | ||||
| 耐電圧 | AC1,000V 1分間 充電部一括と筺体間 | ||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括と筺体間 | ||||
| 認証、規格など | CEマーキング、RoHS | ||||
| 質量 | 電源・出力接続リード線なし | 50g | |||
| 電源・出力接続リード線あり | 100g | ||||
注1）電源OFFでクリアします。保持機能を選択することが可能です。（2分間隔もしくは5分間隔で選択可能）
5分間隔を選択した場合、記憶素子（電子部品）の寿命は100万回（24時間通電の場合、5分×100万回＝500万分＝約9.5年）が限度となりますので、保持機能を使用する場合は、使用条件から寿命を計算し寿命の範囲内でご使用ください。
注2）ステップ入力に対して設定値を63%値にした場合の応答時間です。
注3）ステップスカに対して63%の値に達するまでの応答時間です。
技術情報・設計アイデア
パネルカット寸法
適用パネル厚さ：
0.5～8mm（防水パッキンなし）
0.5～6mm（防水パッキンなし）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,199円 ( 17,819円 ) | 19日目 |
16,425円 ( 18,068円 ) | 19日目 |
16,644円 ( 18,308円 ) | 19日目 |
16,871円 ( 18,558円 ) | 19日目 |
16,913円 ( 18,604円 ) | 19日目 |
17,139円 ( 18,853円 ) | 3日目 |
16,762円 ( 18,438円 ) | 19日目 |
15,310円 ( 16,841円 ) | 19日目 |
15,755円 ( 17,331円 ) | 19日目 |
16,199円 ( 17,819円 ) | 19日目 |
16,425円 ( 18,068円 ) | 19日目 |
19,089円 ( 20,998円 ) | 19日目 |
16,871円 ( 18,558円 ) | 19日目 |
21,681円19,512円 ( 21,463円 ) | 19日目 |
17,139円 ( 18,853円 ) | 19日目 |
15,755円 ( 17,331円 ) | 19日目 |
16,199円 ( 17,819円 ) | 19日目 |
16,644円 ( 18,308円 ) | 19日目 |
16,913円 ( 18,604円 ) | 19日目 |
16,199円 ( 17,819円 ) | 19日目 |
16,425円 ( 18,068円 ) | 19日目 |
16,644円 ( 18,308円 ) | 19日目 |
16,871円 ( 18,558円 ) | 19日目 |
16,913円 ( 18,604円 ) | 19日目 |
17,139円 ( 18,853円 ) | 19日目 |
19,389円 ( 21,328円 ) | 19日目 |
15,529円 ( 17,082円 ) | 19日目 |
17,139円 ( 18,853円 ) | 19日目 |
16,199円 ( 17,819円 ) | 19日目 |
16,425円 ( 18,068円 ) | 19日目 |
16,644円 ( 18,308円 ) | 19日目 |
16,871円 ( 18,558円 ) | 19日目 |
16,913円 ( 18,604円 ) | 19日目 |
17,139円 ( 18,853円 ) | 19日目 |
