2色表示式 デジタルフロースイッチ PFMB7シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

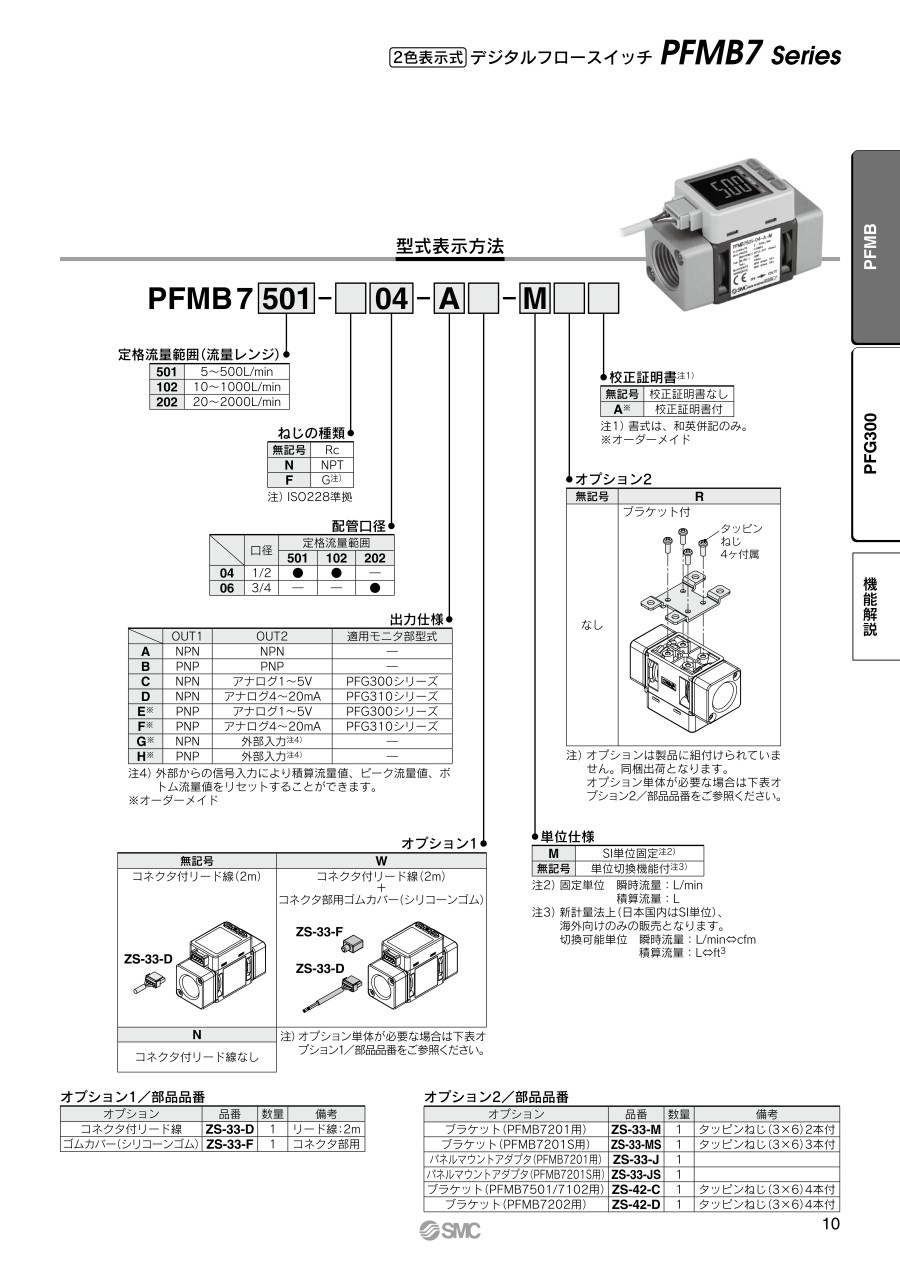

外形図
PFMB7201-C8
※上記以外の型番についての情報はデジタルカタログをご参照ください。
PFMB7201-C8L
※上記以外の型番についての情報はデジタルカタログをご参照ください。
PFMB7201-（N）02
※上記以外の型番についての情報はデジタルカタログをご参照ください。
PFMB7201-（N）02L
※上記以外の型番についての情報はデジタルカタログをご参照ください。
PFMB7201-F02
※上記以外の型番についての情報はデジタルカタログをご参照ください。
PFMB7201-F02L
※上記以外の型番についての情報はデジタルカタログをご参照ください。
製品仕様
| 型番 | PFMB7201 | PFMB7501 | PFMB7102 | PFMB7202 | ||
|---|---|---|---|---|---|---|
| 流体 | 適用流体 | 乾燥空気、N2（空気の品質等級はJISB8392-1 1.1.2～1.6.2、ISO8573-1 1.1.2～1.6.2） | ||||
| 流体温度範囲 | 0～50℃ | |||||
| 流量仕様 | 検出方式 | 熱式 | ||||
| 定格流量範囲 | 2～200L/min | 5～500L/mim | 10～1,000L/mim | 20～2,000L/mim | ||
| 設定流量 範囲 | 瞬時流量 | 2～210L/min | 5～525L/mim | 10～1,050L/mim | 20～2,100L/mim | |
| 積算流量 | 0～999,999,999L | 0～999,999,990L | ||||
| 設定最小 単位 | 瞬時流量 | 1L/min | ||||
| 積算流量 | 1L | 10L | ||||
| 積算パルスの換算値（パルス幅＝50ms） | 1L/pulse | 10L/pulse | ||||
| 積算保持機能注1） | 2分間隔、5分間隔より選択 | |||||
| 圧力仕様 | 定格圧力範囲 | 0～0.75MPa | 0～0.8MPa | |||
| 耐圧力 | 1.0MPa | 1.2MPa | ||||
| 圧力損失 | 圧力損失グラフ参照 | |||||
| 圧力特性注2） | ±5%F.S.（0～0.75MPa、0.35MPa基準） | ±5%F.S.（0～0.8MPa、0.6MPa基準） | ||||
| 電気仕様 | 電源電圧 | DC12～24V±10% | ||||
| 消費電流 | 55mA以下 | |||||
| 保護 | 逆接続保護 | |||||
| 精度 | 表示精度 | ±3%F.S. | ||||
| アナログ出力精度 | ±3%F.S. | |||||
| 繰返し精度 | ±1%F.S.（応答時間0.05s選択時は±2%F.S.） | |||||
| 温度特性 | ±5%F.S.（0～50℃、25℃基準） | |||||
| スイッチ 出力 | 出力形式 | NPNオープンコレクタ PNPオープンコレクタ | ||||
| 出力モード | ヒステリシスモード、ウインドコンパレータモード、積算出力モード、積算パルス出力モードより選択 | |||||
| スイッチ動作 | 正転出力、反転出力より選択 | |||||
| 最大負荷電流 | 80mA | |||||
| 最大印加電圧（NPNのみ） | DC28V | |||||
| 内部降下電圧（残留電圧） | NPN出力タイプ：1V以下（負荷電流80mA時） PNP出力タイプ：1.5V以下（負荷電流80mA時） | |||||
| 応答時間注3） | 0.05s、0.1s、0.5s、1s、2sより選択 | |||||
| 応差注4） | 0から可変 | |||||
| 保護 | 短絡保護 | |||||
| アナログ 出力注5） | 出力形式 | 電圧出力：1～5V、電流出力：4～20mA | ||||
| インピー ダンス | 電圧出力 | 出力インピーダンス約1kΩ | ||||
| 電流出力 | 最大負荷インピーダンス 電源電圧24V時：600Ω 電源電圧12V時：300Ω | |||||
| 応答時間注6） | スイッチ出力の応答時間と連動 | |||||
| 外部 入力注7） | 外部入力仕様 | 入力電圧：0.4V以下（有接点または無接点）、入力時間：30ms以上 | ||||
| 入力モード | 積算外部リセット、ピーク・ボトムリセットより選択 | |||||
| 表示 | 表示単位基準注8） | 標準状態、基準状態より選択 | ||||
| 表示モード | 瞬時流量表示、積算流量表示より選択 | |||||
| 単位注9） | 瞬時流量 | L/min、cfmより選択 | ||||
| 積算流量 | L、ft3より選択 | L、ft3より選択 | ||||
| 表示可能 範囲 | 瞬時流量 | -10～210L/min （-1～1L/minは［0］と表示） | -25～525L/min （-4～4は［0］と表示） | -50～1,G42,050L/min （-9～9は［0］と表示） | -100～2,100L/min （-19～19は［0］と表示） | |
| 積算流量 | 0～999,999,999L | |||||
| 表示最小 単位 | 瞬時流量 | 1L/min | ||||
| 積算流量注11） | 1L | 10L | ||||
| 表示部 | 表示方式：LED 表示色：赤色・緑色 表示桁数：3桁7セグメント | 表示方式：LCD 表示色：赤色・緑色 表示桁数：4桁7セグメント | ||||
| 動作表示灯 | スイッチ出力ON時点灯（OUT1：緑色、OUT2：赤色） | スイッチ出力ON時点灯（OUT1/OUT2：橙色） | ||||
| 耐環境 | 保護構造 | IP40 | ||||
| 耐電圧 | AC1,000V 1分間 充電部一括と筐体間 | |||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて） 充電部一括と筐体間 | |||||
| 使用温度範囲 | 動作時：0～50℃、保存時：-10～60℃（結露および凍結しないこと） | |||||
| 使用湿度範囲 | 動作時・保存時：35～85%RH（結露および凍結しないこと） | |||||
| 規格 | CE、UL（CSA）、RoHS | CE、RoHS | ||||
| 配管 | 配管仕様 | Rc1/4、NPT1/4、G1/4、φ8ワンタッチ管継手 | Rc1/2、NPT1/2、G1/2 | Rc3/4、NPT3/4、G3/4 | ||
| 配管取出方向 | ストレート、背面 | - | ||||
| 接流体部主材質 | FKM、SUS304、PPS、PBT、 黄銅（無電解ニッケルめっき）、HNBR、Si、Au、GE4F | ADC、PPS、SUS304、Au、HNBR、Si、GE4F | ||||
| 質量 | 本体 | Rc1/4, NPT1/4/ストレート：70g 背面：85g G1/4/ストレート：115g 背面：130g φ8ワンタッチ管継手/ストレート：50g 背面：65g | 100g | 155g | ||
| 流量調整弁 | +45g | - | ||||
| リード線 | +35g | |||||
| ブラケット | +20g | +25g | +30g | |||
| パネルマウントアダプタ | +15g | - | ||||
| DINレール取付金具 | +65g | - | ||||
注1）積算保持機能を使用する場合は、使用条件から寿命を計算し、寿命の範囲内でご使用ください。記憶素子（電子部品）のアクセス回数限界は100万回です。24時間通電状態の場合、寿命は次のようになります。
・5分間隔：5分×100万回＝500万分＝9.5年
・2分間隔：2分×100万回＝200万分＝3.8年
積算外部リセットを繰返し入力した場合、寿命は計算で求めた年月より短くなりますのでご注意ください。
注2）製品のOUT側配管ポート部を未配管状態で直接大気開放しないでください。大気開放で使用した場合は、精度が変動する場合があります。
注3）流量が0から定格流量範囲の最大値へ瞬間的に変化（ステップ入力）したと仮定した場合、設定値が定格流量範囲の90%に設定してある時に、流量が変化してからスイッチ出力がON（OFF）するまでの時間です。
注4）流量が設定値付近で変動する場合、変動幅以上の設定幅を設けないとチャタリングが発生します。
注5）アナログ出力付の製品をご使用の場合です。
注6）流量が0から定格流量範囲の最大値へ瞬間的に変化（ステップ入力）したと仮定した場合、流量が変化してからアナログ出力の変化量が90%に達するまでの時間です。
注7）外部入力付の製品をご使用の場合です。
注8）仕様に記載している流量は、標準状態の値です。
注9）単位切換機能付の製品をご使用の場合に設定できます。
注10）積算流量表示は上位/中位/下位各3桁（合計9桁）の表示です。画面上部のドット表示位置によりどの位の表示か識別します。
注11）品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,274円 ( 20,101円 ) | 6日目 |
20,695円 ( 22,765円 ) | 19日目 |
20,317円 ( 22,349円 ) | 在庫品1日目当日出荷可能 |
20,695円 ( 22,765円 ) | 19日目 |
18,868円 ( 20,755円 ) | 6日目 |
21,290円 ( 23,419円 ) | 19日目 |
18,868円 ( 20,755円 ) | 6日目 |
21,290円 ( 23,419円 ) | 19日目 |
17,223円 ( 18,945円 ) | 19日目 |
22,575円 ( 24,833円 ) | 19日目 |
17,223円 ( 18,945円 ) | 19日目 |
19,645円 ( 21,610円 ) | 19日目 |
17,817円 ( 19,599円 ) | 19日目 |
20,240円 ( 22,264円 ) | 19日目 |
18,645円 ( 20,510円 ) | 19日目 |
21,065円 ( 23,172円 ) | 19日目 |
19,742円 ( 21,716円 ) | 在庫品1日目当日出荷可能 |
21,065円 ( 23,172円 ) | 19日目 |
19,238円 ( 21,162円 ) | 6日目 |
21,660円 ( 23,826円 ) | 19日目 |
19,238円 ( 21,162円 ) | 19日目 |
21,660円 ( 23,826円 ) | 19日目 |
18,274円 ( 20,101円 ) | 6日目 |
18,274円 ( 20,101円 ) | 19日目 |
20,695円 ( 22,765円 ) | 19日目 |
18,868円 ( 20,755円 ) | 6日目 |
21,290円 ( 23,419円 ) | 19日目 |
18,868円 ( 20,755円 ) | 19日目 |
24,525円 ( 26,978円 ) | 19日目 |
17,223円 ( 18,945円 ) | 19日目 |
17,223円 ( 18,945円 ) | 19日目 |
17,817円 ( 19,599円 ) | 19日目 |
18,645円 ( 20,510円 ) | 19日目 |
21,065円 ( 23,172円 ) | 19日目 |
18,645円 ( 20,510円 ) | 19日目 |
23,328円 ( 25,661円 ) | 19日目 |
19,238円 ( 21,162円 ) | 19日目 |
21,660円 ( 23,826円 ) | 19日目 |
19,238円 ( 21,162円 ) | 19日目 |
21,660円 ( 23,826円 ) | 19日目 |
18,274円 ( 20,101円 ) | 6日目 |
20,695円 ( 22,765円 ) | 19日目 |
19,160円 ( 21,076円 ) | 6日目 |
20,695円 ( 22,765円 ) | 19日目 |
19,783円 ( 21,761円 ) | 19日目 |
21,290円 ( 23,419円 ) | 19日目 |
18,868円 ( 20,755円 ) | 19日目 |
21,290円 ( 23,419円 ) | 19日目 |
17,223円 ( 18,945円 ) | 19日目 |
18,167円 ( 19,984円 ) | 6日目 |
22,575円 ( 24,833円 ) | 19日目 |
17,817円 ( 19,599円 ) | 19日目 |
20,240円 ( 22,264円 ) | 19日目 |
20,462円 ( 22,508円 ) | 19日目 |
18,645円 ( 20,510円 ) | 19日目 |
21,065円 ( 23,172円 ) | 19日目 |
18,645円 ( 20,510円 ) | 19日目 |
21,065円 ( 23,172円 ) | 19日目 |
19,238円 ( 21,162円 ) | 6日目 |
21,660円 ( 23,826円 ) | 19日目 |
詳細情報
基本情報
省エネ管理にデジタルフロースイッチ。
【特長】
・1台で幅広い流量範囲の計測が可能
・小型&省スペース
・流量調整弁を一体化
・応答速度：50msec（0.05sec）/0.1sec/0.5sec/1.0sec/2.0secより選択可能
・ノングリース
・表示部反転
・デジタル表示で流量を「見える化」
・2色表示視認性が良好
・積算パルス出力で遠隔管理も可能
よくあるご質問（FAQ）
PFM5/7シリーズ・・・窒素、アルゴン、二酸化炭素
PF2A・PFMB・PFMC・PFMVシリーズ・・・窒素
（注1：アルゴンをPFM5/7以外のフロースイッチに流しても測定値に誤差が出ます）
（注2：ヘリウムは分子量が小さいためリークが発生し、測定値に誤差が出ます）
（PFMB/PFMCシリーズにおいては、姿勢補正機能：F31にて垂直取付を設定。それにより流量ゼロ時の表示誤差を低減することが可能 ）
水用のフロースイッチは、上下配管時には流体が下から上に流れるような取り付けを推奨しています。
また、正常な流量検出を行うため、流量検出部が常に満水状態になるように製品を設置してください。
