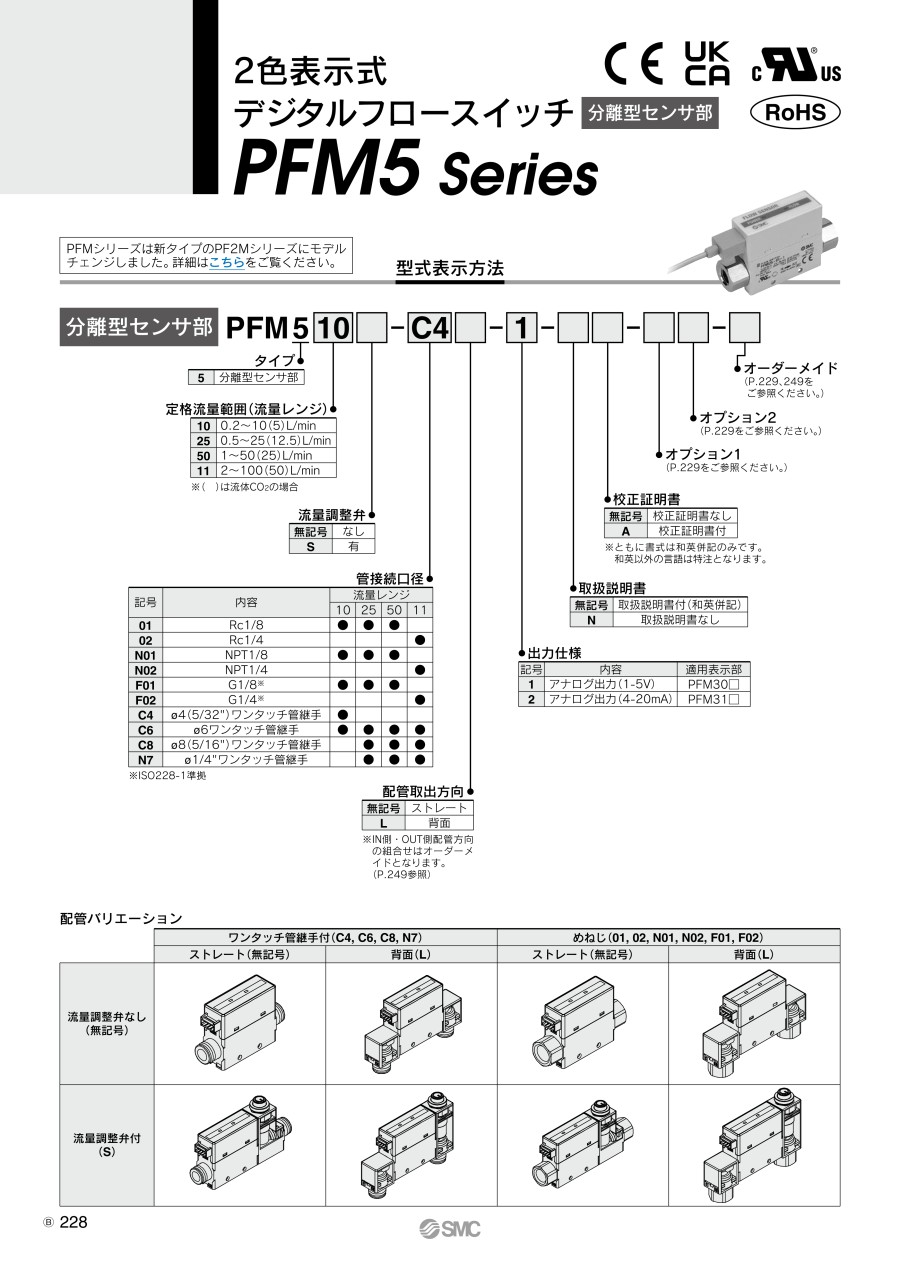

2色表示式 デジタルフロースイッチ 分離型センサ部 PFM5シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
PFM5□□-C4/C6/C8/N7
※上記以外の型番についての情報はデジタルカタログをご参照ください。
PFM5□□-C4L/C6L/C8L/N7L
※上記以外の型番についての情報はデジタルカタログをご参照ください。
PFM5□□-（N）01/（N）02/F01
※上記以外の型番についての情報はデジタルカタログをご参照ください。
PFM5□□-（N）01L/（N）02L/F01L
※上記以外の型番についての情報はデジタルカタログをご参照ください。
PFM5□□-F02
※上記以外の型番についての情報はデジタルカタログをご参照ください。
PFM5□□-F02L
※上記以外の型番についての情報はデジタルカタログをご参照ください。
製品仕様
| 型番 | PFM510 | PFM525 | PFM550 | PFM511 | |
|---|---|---|---|---|---|
| 適用流体 | 乾燥空気、N2、Ar、CO2 （空気の品質等級はJIS B8392-1 1.1.2～1.6.2、ISO8573-1 1.1.2～1.6.2） | ||||
| 定格流量範囲注1） （流量レンジ） | 乾燥空気、N2、Ar | 0.2～10L/min | 0.5～25L/min | 1～50L/min | 2～100L/min |
| CO2 | 0.2～5L/min | 0.5～12.5L/min | 1～25L/min | 2～50L/min | |
| 精度 | ±3%F.S.（流体：乾燥空気にて） | ||||
| 繰り返し精度 | ±1%F.S.（流体：乾燥空気にて） | ||||
| 圧力特性 | ±5%F.S.（0.35MPa基準） | ||||
| 温度特性 | ±2%F.S.（15～35℃） ±5%F.S.（0～50℃） | ||||
| 使用圧力範囲 | -100kPa～750kPa | ||||
| 定格圧力範囲 | -70kPa～750kPa | ||||
| 耐圧力 | 1MPa | ||||
| アナログ出力 | 応答時間 | 50msecまたは1s（応答時間選択機能付：無電圧入力時に1sとなります） | |||
| 電圧出力 | 出力電圧：1～5V 出力インピーダンス：1kΩ | ||||
| 電流出力 | 出力電流：4～20mA 最大負荷インピーダンス：600Ω、最小負荷インピーダンス：50Ω | ||||
| 動作表示灯 | パワーONインジケータ：電源投入状態で点灯（緑色） 流量インジケータ：流量印加状態で点滅（緑色） | ||||
| 電源電圧 | DC24V±10% | ||||
| 消費電流 | 35mA以下 | ||||
| 耐環境 | 保護構造 | IP40 | |||
| 使用流体温度 | 0～50℃（凍結および結露無きこと） | ||||
| 使用温度範囲 | 動作時：0～50℃ 保存時：-10～60℃（凍結および結露無きこと） | ||||
| 使用湿度範囲 | 動作時、保存時 35～85%R.H.（結露無きこと） | ||||
| 耐電圧 | AC1000V、1分間 充電部一括と筺体間 | ||||
| 絶縁抵抗 | 50MΩ以上（DC500Vメガにて）充電部一括と筺体間 | ||||
| 規格 | CE UL,CSA RoHS | ||||
注1）流量単位は標準状態（20℃、1atm、65%R.H.）を基準としています。
注3）品質向上に努めておりますが、性能上支障のない外観の僅かなキズ、汚れ、表示色、輝度むら等は良品としております。
規格表
PFM5□□-C4/C6/C8/N7
※上記以外の型番についての情報はデジタルカタログをご参照ください。
PFM5□□-C4L/C6L/C8L/N7L
※上記以外の型番についての情報はデジタルカタログをご参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,137円 ( 14,451円 ) | 6日目 |
13,751円 ( 15,126円 ) | 19日目 |
14,118円 ( 15,530円 ) | 19日目 |
14,118円 ( 15,530円 ) | 19日目 |
14,499円 ( 15,949円 ) | 19日目 |
12,529円 ( 13,782円 ) | 19日目 |
12,909円 ( 14,200円 ) | 19日目 |
12,909円 ( 14,200円 ) | 19日目 |
13,275円 ( 14,603円 ) | 19日目 |
14,118円 ( 15,530円 ) | 19日目 |
12,909円 ( 14,200円 ) | 19日目 |
13,470円 ( 14,817円 ) | 19日目 |
12,909円 ( 14,200円 ) | 19日目 |
13,275円 ( 14,603円 ) | 19日目 |
11,834円 ( 13,017円 ) | 19日目 |
12,394円 ( 13,633円 ) | 19日目 |
13,697円 ( 15,067円 ) | 6日目 |
14,920円 ( 16,412円 ) | 19日目 |
15,287円 ( 16,816円 ) | 19日目 |
15,668円 ( 17,235円 ) | 19日目 |
17,544円 ( 19,298円 ) | 19日目 |
14,077円 ( 15,485円 ) | 19日目 |
14,077円 ( 15,485円 ) | 19日目 |
14,444円 ( 15,888円 ) | 19日目 |
12,623円 ( 13,885円 ) | 19日目 |
13,136円 ( 14,450円 ) | 19日目 |
14,358円 ( 15,794円 ) | 19日目 |
13,137円 ( 14,451円 ) | 6日目 |
13,751円 ( 15,126円 ) | 19日目 |
14,118円 ( 15,530円 ) | 19日目 |
14,678円 ( 16,146円 ) | 19日目 |
12,529円 ( 13,782円 ) | 19日目 |
12,909円 ( 14,200円 ) | 19日目 |
13,470円 ( 14,817円 ) | 19日目 |
12,909円 ( 14,200円 ) | 19日目 |
16,986円 ( 18,685円 ) | 19日目 |
14,118円 ( 15,530円 ) | 19日目 |
13,044円 ( 14,348円 ) | 19日目 |
12,909円 ( 14,200円 ) | 19日目 |
13,470円 ( 14,817円 ) | 19日目 |
12,909円 ( 14,200円 ) | 19日目 |
13,275円 ( 14,603円 ) | 19日目 |
13,697円 ( 15,067円 ) | 19日目 |
14,920円 ( 16,412円 ) | 19日目 |
14,077円 ( 15,485円 ) | 19日目 |
14,444円 ( 15,888円 ) | 19日目 |
12,623円 ( 13,885円 ) | 19日目 |
13,136円 ( 14,450円 ) | 19日目 |
16,673円 ( 18,340円 ) | 19日目 |
13,516円 ( 14,868円 ) | 19日目 |
14,191円 ( 15,610円 ) | 6日目 |
13,751円 ( 15,126円 ) | 19日目 |
14,118円 ( 15,530円 ) | 19日目 |
14,678円 ( 16,146円 ) | 19日目 |
18,096円 ( 19,906円 ) | 19日目 |
16,746円 ( 18,421円 ) | 19日目 |
15,352円 ( 16,887円 ) | 19日目 |
12,675円 ( 13,943円 ) | 19日目 |
12,529円 ( 13,782円 ) | 19日目 |
14,294円 ( 15,723円 ) | 19日目 |
詳細情報
よくあるご質問（FAQ）
PFM5/7シリーズ・・・窒素、アルゴン、二酸化炭素
PF2A・PFMB・PFMC・PFMVシリーズ・・・窒素
（注1：アルゴンをPFM5/7以外のフロースイッチに流しても測定値に誤差が出ます）
（注2：ヘリウムは分子量が小さいためリークが発生し、測定値に誤差が出ます）
（PFMB/PFMCシリーズにおいては、姿勢補正機能：F31にて垂直取付を設定。それにより流量ゼロ時の表示誤差を低減することが可能 ）
水用のフロースイッチは、上下配管時には流体が下から上に流れるような取り付けを推奨しています。
また、正常な流量検出を行うため、流量検出部が常に満水状態になるように製品を設置してください。
