香取組製作所

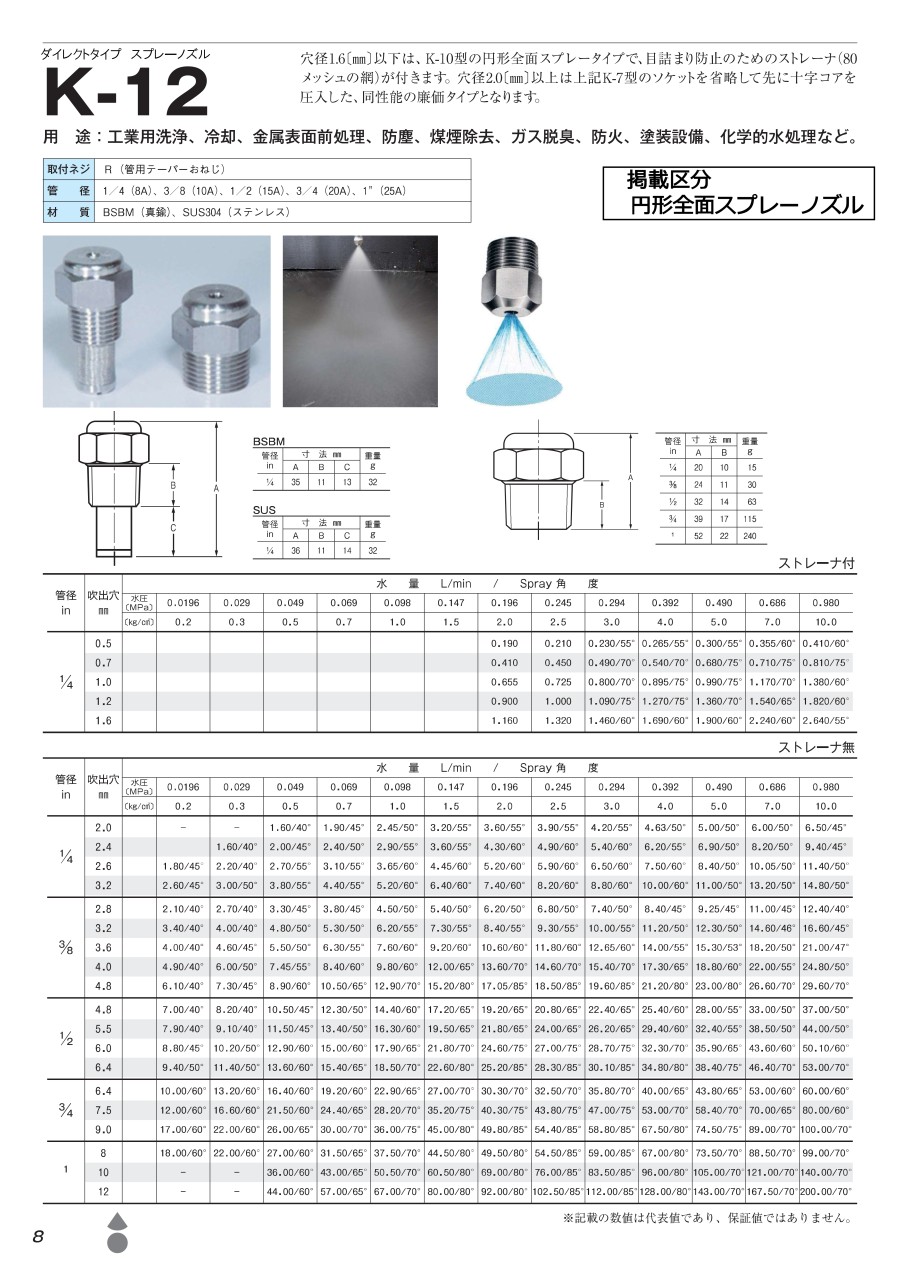

直進タイプ フルコーンスプレー ソケット省略型 K-12

直進タイプ フルコーンスプレー ソケット省略型 K-12

ご注意

  • 噴霧角度 θ、水量は圧力0.490MPa時の値となります。
未確定：候補が14型番あります。
数量：

商品情報

外形図

直進タイプ フルコーンスプレー ソケット省略型 K-12 外形図01

ストレーナ付

直進タイプ フルコーンスプレー ソケット省略型 K-12 外形図02

ストレーナ無

製品仕様

取付ネジR（管用テーパーおねじ）
管 径1／4（8A）、3／8（10A）、1／2（15A）、3／4（20A）、1"（25A）
材 質SUS304（ステンレス）
直進タイプ フルコーンスプレー ソケット省略型 K-12 製品01
直進タイプ フルコーンスプレー ソケット省略型 K-12 製品02

ストレーナ付

管 径
in		吹出穴
mm		水 量 L/min  / Spray 角 度
水 圧
〔MPa〕		0.01960.0290.0490.0690.0980.147
〔kg/cm2〕0.20.30.50.71.01.5
1/40.5-------
0.7-------
1.0-------
1.2-------
1.6-------
管 径
in		吹出穴
mm		水 量 L/min  / Spray 角 度
水 圧
〔MPa〕		0.1960.2450.2940.3920.4900.6860.980
〔kg/cm2〕2.02.53.04.05.07.010.0
1/40.5-0.1900.2100.230/55°0.265/55°0.300/55°0.355/60°0.410/60°
0.7-0.4100.4500.490/70°0.540/70°0.680/75°0.710/75°0.810/75°
1.0-0.6550.7250.800/70°0.895/75°0.990/75°1.170/70°1.380/60°
1.2-0.9001.0001.090/75°1.270/75°1.360/70°1.540/65°1.820/60°
1.6-1.1601.3201.460/60°1.690/60°1.900/60°2.240/60°2.640/55°

ストレーナ無

管 径
in		吹出穴
mm		水 量 L/min  / Spray 角 度
水 圧
〔MPa〕		0.01960.0290.0490.0690.0980.147
〔kg/cm2〕0.20.30.50.71.01.5
1/42.0---1.60/40°1.90/45°2.45/50°3.20/55°
2.4--1.60/40°2.00/45°2.40/50°2.90/55°3.60/55°
2.6-1.80/45°2.20/40°2.70/55°3.10/55°3.65/60°4.45/60°
3.2-2.60/45°3.00/50°3.80/55°4.40/55°5.20/60°6.40/60°
3/82.8-2.10/40°2.70/40°3.30/45°3.80/45°4.50/50°5.40/50°
3.2-3.40/40°4.00/40°4.80/50°5.30/50°6.20/55°7.30/55°
3.6-4.00/40°4.60/45°5.50/50°6.30/55°7.60/60°9.20/60°
4.0-4.90/40°6.00/50°7.45/55°8.40/60°9.80/60°12.00/65°
4.8-6.10/40°7.30/45°8.90/60°10.50/65°12.90/70°15.20/80°
1/24.8-7.00/40°8.20/40°10.50/45°12.30/50°14.40/60°17.20/65°
5.5-7.90/40°9.10/40°11.50/45°13.40/50°16.30/60°19.50/65°
6.0-8.80/45°10.20/50°12.90/60°15.00/60°17.90/65°21.80/70°
6.4-9.40/50°11.40/50°13.60/60°15.40/65°18.50/70°22.60/80°
3/46.4-10.00/60°13.20/60°16.40/60°19.20/60°22.90/65°27.00/70°
7.5-12.00/60°16.60/60°21.50/60°24.40/65°28.20/70°35.20/75°
9.0-17.00/60°22.00/60°26.00/65°30.00/70°36.00/75°45.00/80°
18-18.00/60°22.00/60°27.00/60°31.50/65°37.50/70°44.50/80°
10---36.00/60°43.00/65°50.50/70°60.50/80°
12---44.00/60°57.00/65°67.00/70°80.00/80°
管 径
in		吹出穴
mm		水 量 L/min  / Spray 角 度
水 圧
〔MPa〕		0.1960.2450.2940.3920.4900.6860.980
〔kg/cm2〕2.02.53.04.05.07.010.0
1/42.0-3.60/55°3.90/55°4.20/55°4.63/50°5.00/50°6.00/50°6.50/45°
2.4-4.30/60°4.90/60°5.40/60°6.20/55°6.90/50°8.20/50°9.40/45°
2.6-5.20/60°5.90/60°6.50/60°7.50/60°8.40/50°10.05/50°11.40/50°
3.2-7.40/60°8.20/60°8.80/60°10.00/60°11.00/50°13.20/50°14.80/50°
3/82.8-6.20/50°6.80/50°7.40/50°8.40/45°9.25/45°11.00/45°12.40/40°
3.2-8.40/55°9.30/55°10.00/55°11.20/50°12.30/50°14.60/46°16.60/45°
3.6-10.60/60°11.80/60°12.65/60°14.00/55°15.30/53°18.20/50°21.00/47°
4.0-13.60/70°14.60/70°15.40/70°17.30/65°18.80/60°22.00/55°24.80/50°
4.8-17.05/85°18.50/85°19.60/85°21.20/80°23.00/80°26.60/70°29.60/70°
1/24.8-19.20/65°20.80/65°22.40/65°25.40/60°28.00/55°33.00/50°37.00/50°
5.5-21.80/65°24.00/65°26.20/65°29.40/60°32.40/55°38.50/50°44.00/50°
6.0-24.60/75°27.00/75°28.70/75°32.30/70°35.90/65°43.60/60°50.10/60°
6.4-25.20/85°28.30/85°30.10/85°34.80/80°38.40/75°46.40/70°53.00/70°
3/46.4-30.30/70°32.50/70°35.80/70°40.00/65°43.80/65°53.00/60°60.00/60°
7.5-40.30/75°43.80/75°47.00/75°53.00/70°58.40/70°70.00/65°80.00/60°
9.0-49.80/85°54.40/85°58.80/85°67.50/80°74.50/75°89.00/70°100.00/70°
18-49.50/80°54.50/85°59.00/85°67.00/80°73.50/70°88.50/70°99.00/70°
10-69.00/80°76.00/85°83.50/85°96.00/80°105.00/70°121.00/70°140.00/70°
12-92.00/80°102.50/85°112.00/85°128.00/80°143.00/70°167.50/70°200.00/70°

規格表

ストレーナ付

管径
in		寸 法 mm重量
g
ABC
1/436111432

ストレーナ無

管径
in		寸 法 mm重量
g
AB
1/4201015
3/8241130
1/2321463
3/43917115
15222240

型番リスト

表示件数
  • 1
    • 型番
    K-12-R1/4-0.5
    K-12-R1/4-0.7
    K-12-R1/4-1.0
    K-12-R1/4-1.2
    K-12-R1/4-1.6
    K-12-R1/4-2.0
    K-12-R1/4-2.4
    K-12-R1/4-2.6
    K-12-R1/4-3.2
    K-12-R3/8-2.8
    K-12-R3/8-3.2
    K-12-R3/8-3.6
    K-12-R3/8-4.0
    K-12-R3/8-4.8

    特徴

    噴霧角度 θ

    (deg)

    吹出穴

    (mm)

    水量

    (L/min)

    管径

    (inch)

    		RoHS?最小発注数量
    目詰まり解消
    55
    0.5
    0.300
    1/4
    10
    1個
    目詰まり解消
    75
    0.7
    0.680
    1/4
    10
    1個
    目詰まり解消
    75
    1.0
    0.990
    1/4
    10
    1個
    目詰まり解消
    70
    1.2
    1.360
    1/4
    10
    1個
    目詰まり解消
    60
    1.6
    1.900
    1/4
    10
    1個
    -
    50
    2.0
    5.00
    1/4
    10
    1個
    -
    50
    2.4
    6.90
    1/4
    10
    1個
    -
    50
    2.6
    8.40
    1/4
    10
    1個
    -
    50
    3.2
    11.00
    1/4
    10
    1個
    -
    45
    2.8
    9.25
    3/8
    10
    1個
    -
    50
    3.2
    12.30
    3/8
    10
    1個
    -
    53
    3.6
    15.30
    3/8
    10
    1個
    -
    60
    4.0
    18.80
    3/8
    10
    1個
    -
    80
    4.8
    23.00
    3/8
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,806円
    ( 8,587円 )
    4日目
    7,060円
    ( 7,766円 )
    4日目
    7,060円
    ( 7,766円 )
    4日目
    7,060円
    ( 7,766円 )
    4日目
    7,060円
    ( 7,766円 )
    4日目
    2,624円
    ( 2,886円 )
    4日目
    2,624円
    ( 2,886円 )
    4日目
    2,624円
    ( 2,886円 )
    4日目
    2,624円
    ( 2,886円 )
    4日目
    2,684円
    ( 2,952円 )
    4日目
    2,684円
    ( 2,952円 )
    4日目
    2,684円
    ( 2,952円 )
    4日目
    2,684円
    ( 2,952円 )
    4日目
    2,684円
    ( 2,952円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    穴径1.6〔mm〕以下は、K-10型の円形全面スプレータイプで、目詰まり防止のためのストレーナ（80メッシュの網）が付きます。穴径2.0〔mm〕以上はK-7型のソケットを省略して先に十字コアを圧入した、同性能の廉価タイプとなります。
    【用途】
    ・工業用洗浄、冷却、金属表面前処理、防塵、煤煙除去、ガス脱臭、防火、塗装設備、化学的水処理など。

    ご注意

    • 噴霧角度 θ、水量は圧力0.490MPa時の値となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
