香取組製作所

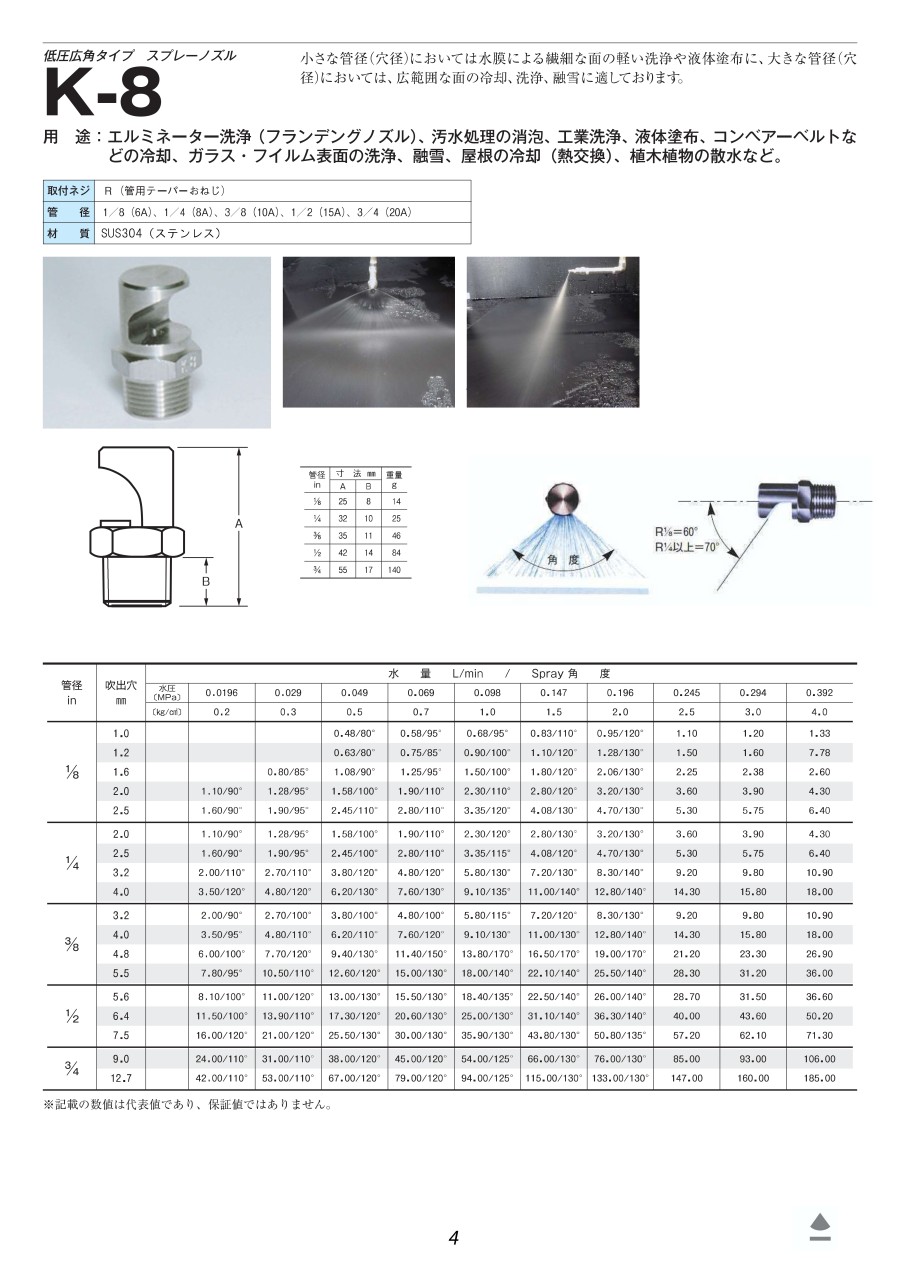

低圧広角タイプ スプレー K-8

低圧広角タイプ スプレー K-8

ご注意

  • 噴霧角度 θ、水量は圧力0.196MPa時の値となります。
未確定：候補が12型番あります。
数量：

商品情報

外形図

低圧広角タイプ スプレー K-8 外形図01

製品仕様

取付ネジR（管用テーパーおねじ）
管 径1／8（6A）、1／4（8A）、3／8（10A）、1／2（15A）、3／4（20A）
材 質SUS304（ステンレス）
低圧広角タイプ スプレー K-8 製品仕様01
低圧広角タイプ スプレー K-8 製品仕様02
低圧広角タイプ スプレー K-8 製品仕様03
管 径
in		吹出穴
mm		水 量 L/min  / Spray 角 度
水 圧
〔MPa〕		0.01960.0290.0490.0690.098
〔kg/cm2〕0.20.30.50.71.0
1/81.0---0.48／80°0.58／95°0.68／95°
1.2---0.63／80°0.75／85°0.90／100°
1.6--0.80／85°1.08／90°1.25／95°1.50／100°
2.0-1.10/90°1.28／95°1.58／100°1.90／110°2.30／110°
2.5-1.60/90°1.90／95°2.45／110°2.80／110°3.35／120°
 1/42.0-1.10／90°1.28／95°1.58／100°1.90／110°2.30／120°
2.5-1.60／90°1.90／95°2.45／100°2.80／110°3.35／115°
3.2-2.00／110°2.70／110°3.80／120°4.80／120°5.80／130°
4.0-3.50／120°4.80／120°6.20／130°7.60／130°9.10／135°
 3/83.2-2.00／90°2.70／100°3.80／100°4.80／100°5.80／115°
4.0-3.50／95°4.80／110°6.20／110°7.60／120°9.10／130°
4.8-6.00／100°7.70／120°9.40／130°11.40／150°13.80／170°
5.5-7.80／95°10.50／110°12.60／120°15.00／130°18.00／140°
 1/25.6-8.10／100°11.00／120°13.00／130°15.50／130°18.40／135°
6.4-11.50／100°13.90／110°17.30／120°20.60／130°25.00／130°
7.5-16.00／120°21.00／120°25.50／130°30.00／130°35.90／130°
 3/49.0-24.00／110°31.00／110°38.00／120°45.00／120°54.00／125°
12.7-42.00／110°53.00／110°67.00／120°79.00／120°94.00／125°
管 径
in		吹出穴
mm		水 量 L/min  / Spray 角 度
水 圧
〔MPa〕		0.1470.1960.2450.2940.392
〔kg/cm2〕1.52.02.53.04.0
1/81.0-0.83/110°0.95／120°1.101.201.33
1.2-1.10/120°1.28／130°1.501.607.78
1.6-1.80/120°2.06／130°2.252.382.60
2.0-2.80/120°3.20／130°3.603.904.30
2.5-4.08/130°4.70／130°5.305.756.40
 1/42.0-2.80／130°3.20／130°3.603.904.30
2.5-4.08／120°4.70／130°5.305.756.40
3.2-7.20／130°8.30／140°9.209.8010.90
4.0-11.00／140°12.80／140°14.3015.8018.00
 3/83.2-7.20／120°8.30／130°9.209.8010.90
4.0-11.00／130°12.80／140°14.3015.8018.00
4.8-16.50／170°19.00／170°21.2023.3026.90
5.5-22.10／140°25.50／140°28.3031.2036.00
 1/25.6-22.50／140°26.00／140°28.7031.5036.60
6.4-31.10／140°36.30／140°40.0043.6050.20
7.5-43.80／130°50.80／135°57.2062.1071.30
 3/49.0-66.00／130°76.00／130°85.0093.00106.00
12.7-115.00／130°133.00／130°147.00160.00185.00

規格表

管 径
in		寸 法 mm重 量
g
AB
1/825814
1/4321025
3/8351146
1/2421484
3/45517140

商品特長詳細

型番リスト

表示件数
  • 1
    • 型番
    K-8-R1/4-2.0
    K-8-R1/4-2.5
    K-8-R1/4-4.0
    K-8-R1/8-1.0
    K-8-R1/8-1.2
    K-8-R1/8-1.6
    K-8-R1/8-2.0
    K-8-R1/8-2.5
    K-8-R3/8-3.2
    K-8-R3/8-4.0
    K-8-R3/8-4.8
    K-8-R3/8-5.5

    噴霧角度 θ

    (deg)

    吹出穴

    (mm)

    水量

    (L/min)

    管径

    (inch)

    		RoHS?最小発注数量
    130
    2.0
    3.20
    1/4
    10
    1個
    130
    2.5
    4.70
    1/4
    10
    1個
    140
    4.0
    12.80
    1/4
    10
    1個
    120
    1.0
    0.95
    1/8
    10
    1個
    130
    1.2
    1.28
    1/8
    10
    1個
    130
    1.6
    2.06
    1/8
    10
    1個
    130
    2.0
    3.20
    1/8
    10
    1個
    130
    2.5
    4.70
    1/8
    10
    1個
    130
    3.2
    8.30
    3/8
    10
    1個
    140
    4.0
    12.80
    3/8
    10
    1個
    170
    4.8
    19.00
    3/8
    10
    1個
    140
    5.5
    25.50
    3/8
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,494円
    ( 2,743円 )
    4日目
    2,494円
    ( 2,743円 )
    4日目
    2,494円
    ( 2,743円 )
    4日目
    2,776円
    ( 3,054円 )
    4日目
    2,684円
    ( 2,952円 )
    4日目
    2,434円
    ( 2,677円 )
    4日目
    2,434円
    ( 2,677円 )
    4日目
    2,434円
    ( 2,677円 )
    4日目
    2,944円
    ( 3,238円 )
    4日目
    2,944円
    ( 3,238円 )
    4日目
    2,974円
    ( 3,271円 )
    4日目
    2,944円
    ( 3,238円 )
    4日目
  • 1

    • 詳細情報

    基本情報

    小さな管径（穴径）においては水膜による繊細な面の軽い洗浄や液体塗布に、大きな管径（穴径）においては、広範囲な面の冷却、洗浄、融雪に適しております。
    【用途】
    ・エルミネーター洗浄（フランデングノズル）、汚水処理の消泡、工業洗浄、液体塗布、コンベアーベルトなどの冷却、ガラス・フイルム表面の洗浄、融雪、屋根の冷却（熱交換）、植木植物の散水など。

    ご注意

    • 噴霧角度 θ、水量は圧力0.196MPa時の値となります。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
