エアコンビネーション ACシリーズ T形スペーサ
- 通常単価(税別)
- 1,172円～2,507円特別価格
- 税込単価
- 1,289円～2,758円特別価格
T形スペーサを使用することにより、エア取り出し分岐が容易になったFRLユニット。【特長】・エアコンビネ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
| 型番注） | 管接続口径 | A | B | C | D | E |
|---|---|---|---|---|---|---|
| Y110-M5-A | M5×0.8 | 11.2 | 19 | 12 | 14 | 8 |
| Y210-□01-A | 1/8 | 14.6 | 41.8 | 32 | 28 | 19 |
| Y210-□02-A | 1/4 | |||||
| Y310-□01-A | 1/8 | 14.6 | 52.7 | 38.7 | 30 | 19 |
| Y310-□02-A | 1/4 | |||||
| Y410-□02-A | 1/4 | 18.6 | 62 | 44 | 36 | 24 |
| Y410-□03-A | 3/8 | |||||
| Y510-□02-A | 1/4 | 18.6 | 66 | 46 | 44 | 24 |
| Y510-□03-A | 3/8 |
注）型番の□は接続ねじの種類を表わします。Rcは無記号、NPTはN、GはFを記入してください。
- ※ モジュラ結合の際には、別途スペーサが必要です。
- ※ ACに使用する場合の標準の接続口径はカタログのアタッチメントの表をご参照ください｡

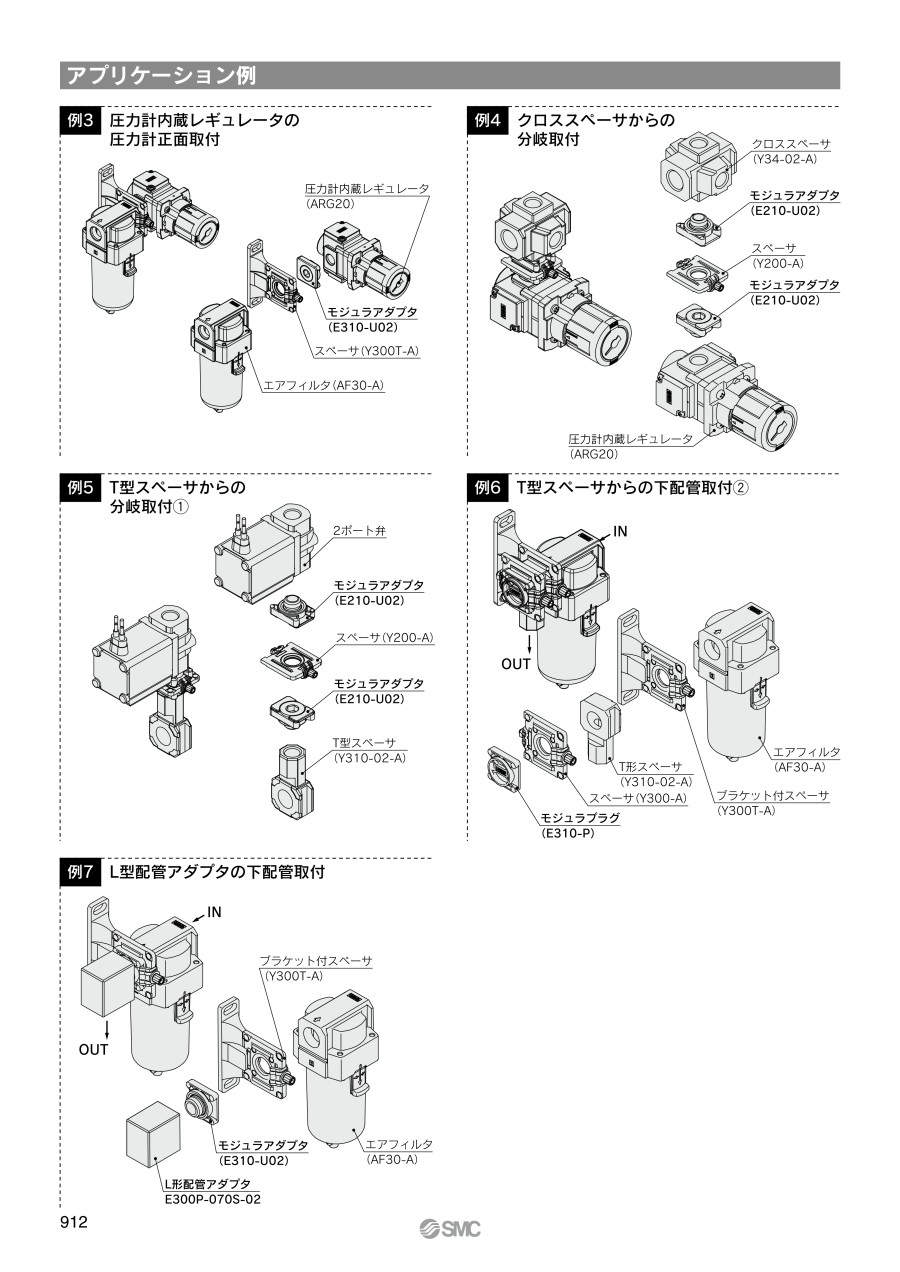

使用例
接続例
注意・禁止事項
- ※ 組み付け上の注意について：ルブリケータの入口側で使用すると油が混入する可能性がありますので、チェック弁AKMシリーズをご使用ください。
- ※ 画像は代表画像です。実際の商品とは異なる場合があります。
詳細情報
基本情報
T形スペーサを使用することにより、エア取り出し分岐が容易になったFRLユニット。
【特長】
・エアコンビネーション ACシリーズのアタッチメント
・Y110-M5-Aの適用機種：AC10-A/AC10B-A
・Y210-□01-A/02-Aの適用機種：AC20-A/AC20B-A/AC20C-A
・Y310-□01-A/02-Aの適用機種：AC25-A/AC25B-A/AC25C-A
・Y310-□01-A/02-Aの適用機種：AC30-A/AC30B-A/AC30C-A
・Y410-□02-A/03-Aの適用機種：AC40-A/AC40B-A/AC40C-A
・Y510-□02-A/03-Aの適用機種：AC40-06-A/AC40B-06-A
・Y510-□02-A/03-Aの適用機種：AC40C-06-A
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
カタログ
商品担当おすすめ
SMC
モジュラアダプタ E210・310・410シリーズ
SMC社のモジュラアダプタとなります。エアコンビネーションだけでなく、2ポート弁など他製品とのモジュラ結合が可能です。本商品と組み合せてご利用ください。
SMC
エアコンビネーション ACシリーズ アタッチメント スペーサ
SMC社のスペーサとなります。同ブランドのエアコンビネーション、ACシリーズのアタッチメントです。本商品と組み合せてご利用いただけます。
よくあるご質問（FAQ）
その場合にオイルは逆流するか？
T形スペーサではなく、ALの手前にAKM（チェック弁）を付けて下さい。
AKMには、無給油エアを取り出すための分岐ポートが付いています。
