モジュラアダプタ E210・310・410シリーズ
- 通常単価(税別)
- 513円～738円特別価格
- 税込単価
- 564円～812円特別価格
各機器を簡単モジュラ結合できるFRLユニット。【特長】・フレキシブル取り付け・エアコンビネーションだけ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

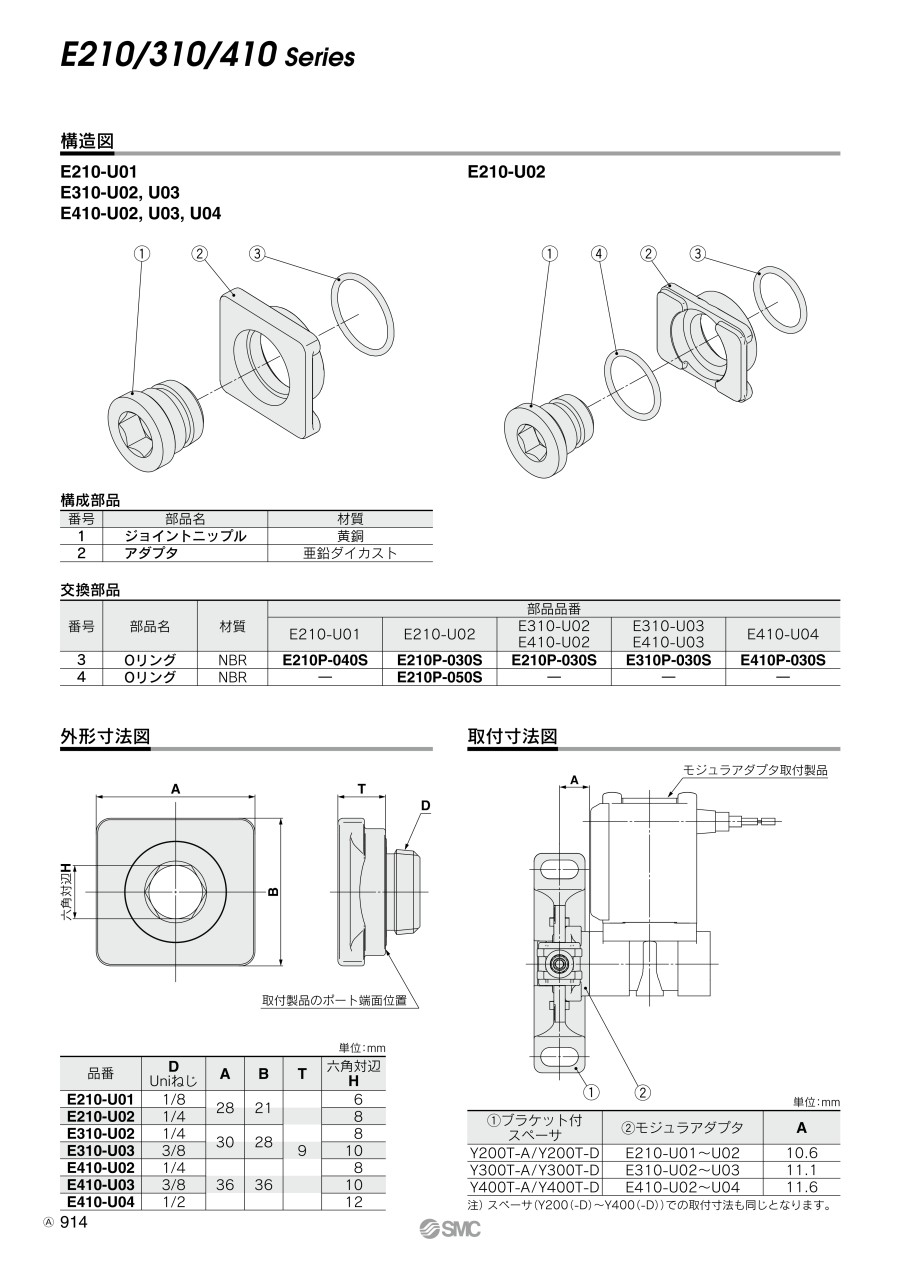

外形図
製品仕様
外観
サイズ
- 210
- 310
- 410
ねじの種類
- U：Uniねじ
ねじの種類
- 01：口径Uniねじ 1/8・サイズ 210
- 02：口径Uniねじ 1/4・サイズ 210、310、410
- 03：口径Uniねじ 3/8・サイズ 310、410
- 04：口径Uniねじ 1/2・サイズ 410
| 型番 | E210 | E310 | E410 | ||||
|---|---|---|---|---|---|---|---|
| 管接続口径 | 1/8 | 1/4 | 1/4 | 3/8 | 1/4 | 3/8 | 1/2 |
| 配管内径 | φ6（内径6mm） | φ8（内径8mm） | φ8（内径8mm） | φ10（内径10mm） | φ8（内径8mm） | φ10（内径10mm） | φ12（内径12mm） |
| 使用流体 | 空気 | ||||||
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） | ||||||
| 保証耐圧力 | 1.5MPa | ||||||
| 最高使用圧力 | 1.0MPa | ||||||
| 質量（g） | 26 | 25 | 38 | 38 | 60 | 62 | 68 |
構造
E210-U01／E310-U02、U03／E410-U02、U03、U04
E210-U02
【構成部品】
- （1）ジョイントニップル：材質 黄銅
- （2）アダプタ：材質 亜鉛ダイカスト
- （3）Oリング：材質 NBR
- （4）Oリング：材質 NBR
取り付け寸法図
| （1）ブラケット付スペーサ | （2）モジュラアダプタ | A |
|---|---|---|
| Y200T-A | E210-U01～U02 | 10.6 |
| Y300T-A | E310-U02～U03 | 11.1 |
| Y400T-A | E410-U02～U04 | 11.6 |
注）スペーサ（Y200～Y400）での取り付け寸法も同じとなります。
適用アタッチメント型番
| 適用型番 | E210 | E310 | E410 |
|---|---|---|---|
| スペーサ | Y200-A | Y300-A | Y400-A |
| ブラケット付スペーサ | Y200T-A | Y300T-A | Y400T-A |
※詳細寸法はカタログをご参照ください。
規格表
| 型番 | D Uniねじ | A | B | T | 六角対辺 H |
|---|---|---|---|---|---|
| E210-U01 | 1/8 | 28 | 21 | 9 | 6 |
| E210-U02 | 1/4 | 8 | |||
| E310-U02 | 1/4 | 30 | 28 | 8 | |
| E310-U03 | 3/8 | 10 | |||
| E410-U02 | 1/4 | 36 | 36 | 8 | |
| E410-U03 | 3/8 | 10 | |||
| E410-U04 | 1/2 | 12 |
注意・禁止事項
- ※ 画像は代表画像です。実際の商品とは異なる場合があります。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
詳細情報
基本情報
各機器を簡単モジュラ結合できるFRLユニット。
【特長】
・フレキシブル取り付け
・エアコンビネーションだけでなく、2ポート弁など他製品とのモジュラ結合が可能
・製品の向きも自由に固定が可能
・異なるサイズの機器の接続が可能
・省スペース/省配管工数
・接続機器を回転することなく接続・脱着が可能
・継手、チューブ等の配管不要
・設置場所に応じて圧力計位置の固定が可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
