SMC

エアコンビネーションエアフィルタ+レギュレータ ACG20B・ACG30B・ACG40B

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 13,581円～17,436円

税込単価: 14,939円～19,180円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

フィルタレギュレータ AW20-D～AW60-D 逆流機能付 AW20K-D～AW60K-D

通常価格(税別)： 4,591円 (税込価格：5,050円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

エアコンビネーションエアフィルタ+レギュレータ AC20B-D〜AC60B-D

通常価格(税別)： 6,450円 (税込価格：7,095円)

通常出荷日：5 日目～

様々な設置場所での圧力計の視認性が向上したFRLユニット。【特長】・圧力計カバ...

詳細情報を確認する

レギュレータユニット組合せ
エアフィルタ+レギュレータ
圧縮空気品質
一般乾燥エア
フィルタろ過度
5μm
圧力計
埋込式圧力計
最高使用圧力 (MPa)
1

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

ACG20B

ACG30B・ACG40B

オプション

ACG20Bオプション仕様（-Y）

ACG30B・ACG40Bオプション仕様（-Y）

ACG20B／金属ケース

ACG20B／ドレンガイド付き

ACG30B・ACG40B／レベルゲージ付き金属ケース

ACG30B・ACG40Bバーブ継手付き

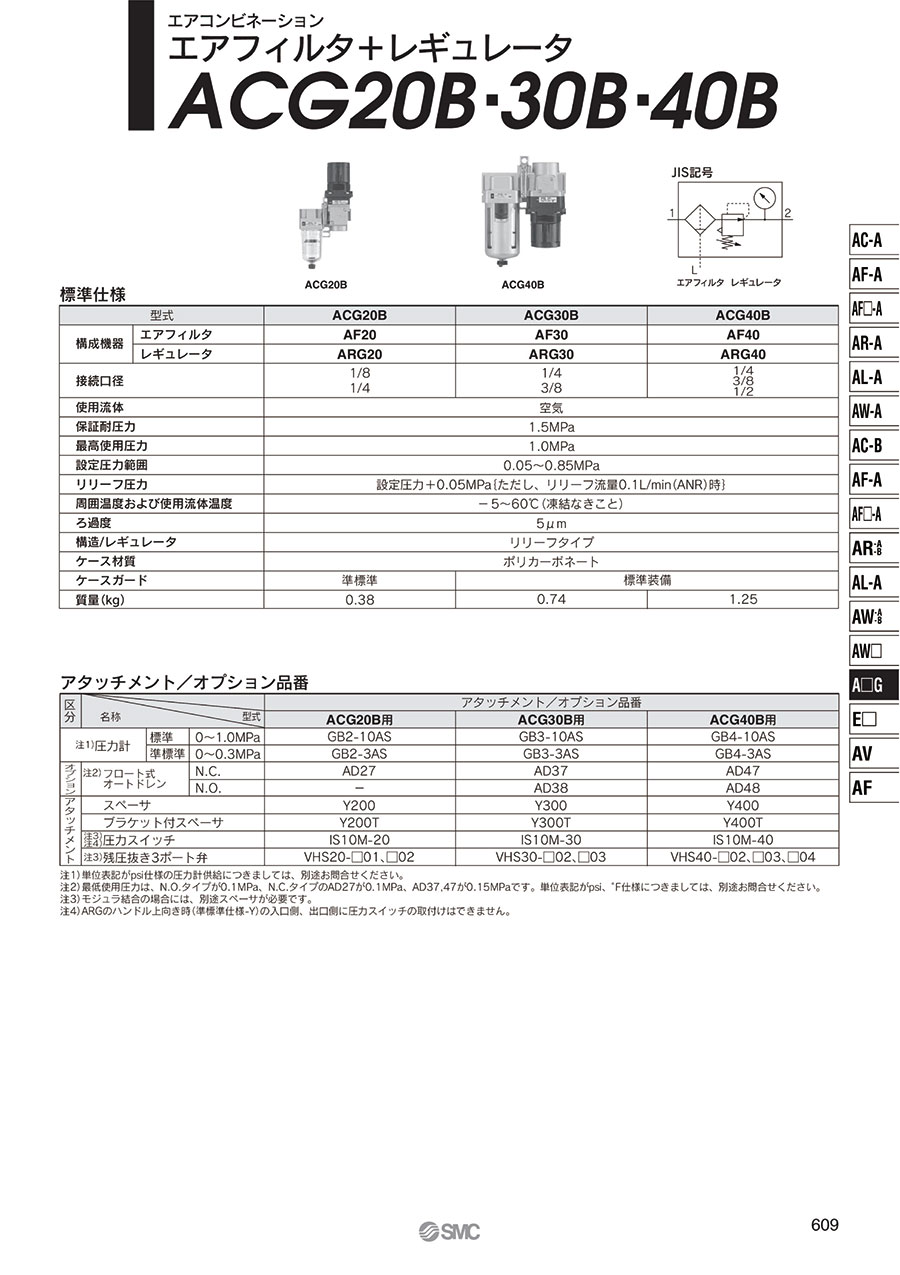

製品仕様

ACG40B

JIS記号

製品仕様

型番		ACG20B	ACG30B	ACG40B
構成機器	エアフィルタ	AF20	AF30	AF40
構成機器	レギュレータ	ARG20	ARG30	ARG40
接続口径		1/8 1/4	1/4 3/8	1/4 3/8 1/2
保証耐圧力		1.5MPa
最高使用圧力		1.0MPa
設定圧力範囲		0.05～0.85MPa
リリーフ圧力		設定圧力+0.05MPa｛ただし、リリーフ流量0.1L/min（ANR）時｝
周囲温度および使用流体温度		-5～+60℃（凍結なきこと）
ろ過度		5μm
構造／レギュレータ		リリーフタイプ
ケース材質		ポリカーボネート
ケースガード		準標準	標準装備
質量（kg）		0.38	0.74	1.25

規格表

単位：mm

型番	接続口径	標準仕様
		A	B	C	D	N	P	ブラケット取付寸法
		A	B	C	D	N	P	E	G	H₁	H₂	J	K	L	φL	M
ACG20B	1/8・1/4	83	87	29	60	2.5	28.5	41.5	30	^※-	^※-	^※-	^※-	^※-	^※-	3.2
ACG30B	1/4・3/8	110	115	41	80	2.5	29.5	55	41	35	35	-	14	7	7	4
ACG40B	1/4・3/8・1/2	145	147	48	110	0	38	72.5	50	40	40	-	18	9	9	4

※ ACG20Bの標準仕様（ハンドル下向き）では、ブラケット付きスペーサ取り付け穴での壁取り付けはできません。SMCサポートセンターへお問い合わせください。

オプション

型番	^※1ハンドル上向き							^※2バーブ継手付	^※2ドレンガイド付	^※2金属ケース
型番	C	H₁	H₂	J	K	L	φL	B	B	B
ACG20B	87	24	24	33	12	5.5	5.5	-	91	87
ACG30B	108.5	35	35	-	14	7	7	123	122	128
ACG40B	114.5	40	40	-	18	9	9	155	154	160

※1 オプション仕様のハンドル上向きの場合にはC寸法が変わります。また、ACG20Bにおいてブラケット付きスペーサの取り付け穴での壁取り付けができます。
※2 オプション仕様のバーブ継手付き・ドレンガイド付き・金属ケースの場合にはB寸法が変わります。

注意・禁止事項

※ 商品画像は代表画像です。
※ 上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数

型番

ACG30B-02DG1-8

ACG40B-04CG1-2Y

ACG40B-04G1-2R

接続口径	排気機構	ドレンコック	流れ方向	ケース材質	ケースガード	ボディサイズ	設定圧力	圧力単位	アタッチメント	ドレンガイド	最小発注数量

Rc1/4	リリーフタイプ	[オート/マニュアル] N.O.（ノーマルオープン）無加圧時ドレン排出あり	[標準流れ(左→右)] 流れ方向：左→右	[金属] レベルゲージ付金属ケース	あり	30	0.05～0.85MPa	MPa	なし	なし	1個
Rc1/2	リリーフタイプ	[オート/マニュアル] N.C.（ノーマルクローズ）無加圧時ドレン排出なし	[標準流れ(左→右)] 流れ方向：左→右	[金属] 金属ケース	あり	40	0.05～0.85MPa	MPa	なし	なし	1個
Rc1/2	リリーフタイプ	[マニュアル] マニュアル	[逆流れ(右→左)] 流れ方向：右→左	[金属] 金属ケース	あり	40	0.05～0.85MPa	MPa	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

15,934円 ( 17,527円 )	19日目
17,436円 ( 19,180円 )	19日目
13,581円 ( 14,939円 )	19日目

詳細情報

基本情報

基本情報

様々な設置場所での圧力計の視認性が向上したFRLユニット。
【特長】
・圧力計カバーのワンタッチ着脱が可能
・配管方向に応じて圧力計取り付き角度の選択が可能
・圧力計回転防止機構
・圧力計のパネルカット不要
・使用流体：空気
