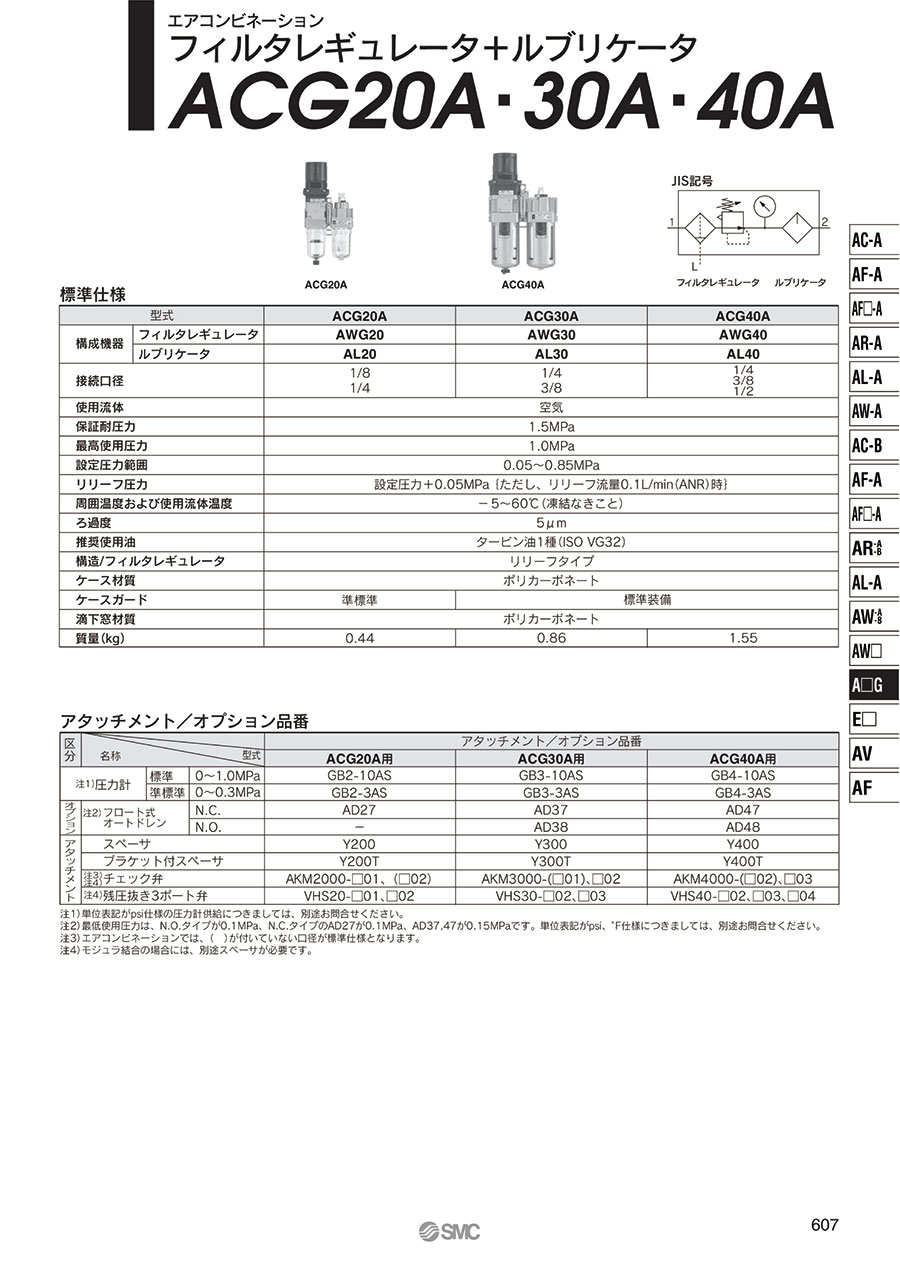

エアコンビネーション フィルタレギュレータ+ルブリケータ ACG20A・ACG30A・ACG40A
- 通常単価(税別)
- 11,875円～14,671円
- 税込単価
- 13,063円～16,138円
様々な設置場所での圧力計の視認性が向上したFRLユニット。【特長】・圧力計カバ...
詳細情報を確認する商品情報
外形図
単位：mm
ACG20A
ACG30A・ACG40A
オプション
ACG20A／金属ケース
ACG20A／ドレンガイド付き
ACG30A・ACG40A／金属ケース
ACG30A・ACG40A／レベルゲ－ジ付き金属ケース
ACG30A・ACG40A／ドレンガイド付き
ACG30A・ACG40A／ドレンコック、バ－ブ継手付き
製品仕様
ACG40A
JIS記号
製品仕様
| 型番 | ACG20A | ACG30A | ACG40A | |
|---|---|---|---|---|
| 構成機器 | フィルタレギュレータ | AWG20 | AWG30 | AWG40 |
| ルブリケータ | AL20 | AL30 | AL40 | |
| 接続口径 | 1/8 1/4 | 1/4 3/8 | 1/4 3/8 1/2 | |
| 使用流体 | 空気 | |||
| 保証耐圧力 | 1.5MPa | |||
| 最高使用圧力 | 1.0MPa | |||
| 設定圧力範囲 | 0.05～0.85MPa | |||
| リリーフ圧力 | 設定圧力+0.05MPa｛ただし、リリーフ流量0.1L/min（ANR）時｝ | |||
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） | |||
| ろ過度 | 5μm | |||
| 推奨使用油 | タービン油1種（ISO VG32） | |||
| 構造／フィルタレギュレータ | リリーフタイプ | |||
| ケース材質 | ポリカーボネート | |||
| ケースガード | 準標準 | 標準装備 | ||
| 滴下窓材質 | ポリカーボネート | |||
| 質量（kg） | 0.44 | 0.86 | 1.55 | |
規格表
単位：mm
| 型番 | 接続口径 | 標準仕様 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | N | P | ブラケット取付寸法 | ||||||||||
| E | G | H1 | H2 | J | K | L | φL | M | ||||||||
| ACG20A | 1/8・1/4 | 83 | 87 | 91 | 60 | 2.5 | 26 | 41.5 | 30 | 24 | 24 | 33 | 12 | 5.5 | 5.5 | 3.2 |
| ACG30A | 1/4・3/8 | 110 | 115 | 108.5 | 80 | 2.5 | 30 | 55 | 41 | 35 | 35 | - | 14 | 7 | 7 | 4 |
| ACG40A | 1/4・3/8・1/2 | 145 | 147 | 114.5 | 110 | 0 | 38 | 72.5 | 50 | 40 | 40 | - | 18 | 9 | 9 | 4 |
オプション
| 型番 | バーブ継手付 | ドレンガイド付 | 金属ケース | レベルゲージ付金属ケース |
|---|---|---|---|---|
| B | B | B | B | |
| ACG20A | - | 91 | 87 | - |
| ACG30A | 123 | 122 | 128 | 148 |
| ACG40A | 155 | 154 | 160 | 180 |
- ※ 準標準仕様のバーブ継手付き・ドレンガイド付き・金属ケース・レベルゲージ付き金属ケースの場合にはB寸法が変わります。
注意・禁止事項
- ※ 商品画像は代表画像です。
- ※ 上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,875円 ( 13,063円 ) | 19日目 |
14,671円 ( 16,138円 ) | 19日目 |
詳細情報
基本情報
様々な設置場所での圧力計の視認性が向上したFRLユニット。
【特長】
・圧力計カバーのワンタッチ着脱が可能
・配管方向に応じて圧力計取り付け角度の選択が可能
・圧力計回転防止機構
・圧力計のパネルカット不要
・使用流体：空気
