SMC

モータ式オートドレン ADM200

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 12,529円～14,736円

税込単価: 13,782円～16,210円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

オートドレンバルブ AD402・600

通常価格(税別)： 1,643円 (税込価格：1,807円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

ヘビーデューティオートドレン ADH4000

通常価格(税別)： 2,958円 (税込価格：3,254円)

通常出荷日：在庫品1日目

高粘度ドレンも確実に排出するドレン【特長】・ゴミや高粘度ドレンに強く、確実に弁...

詳細情報を確認する

種類
ドレン排出器
ドレン排出
自動排出
ドレン排出動作方式
コンプレッサーON時連動 / コンプレッサーOFF時連動 / 一定時間毎
最高使用圧力 (MPa)
1
出口ねじの呼び
3/8

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が102型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

構造・寸法図

製品仕様

構成部品

1.：ボディ
2.：キャップ

材質：アルミダイカスト
備考：クロメート処理

交換部品

番号	部品名	材質	部品番号
3	モータ	-	電圧 D126J45-29（AC100V） D126J45-31（AC200V） D126J45-33（AC240V） D126J45-30（AC110V） D126J45-32（AC220V） 812PG-DC24V（DC24V）
4	カム	鋳鋼	作動時間 201324（無記号） 201325（4） 201326（6） 201327（8）
5	バルブアセンブリ	黄銅・NBR	20137-1A
6	Oリング	NBR	KA01323

仕様

型番	ADM200-□□-□
使用流体	空気
最高使用圧力	1.0MPa
保証耐圧力	1.5MPa
周囲温度および使用流体温度	-5～+60℃（凍結なきこと）
作動サイクル^※	1分間に1回（標準）
作動時間	2秒間/回（標準）
電源	AC100V、200V 50／60Hz、その他
消費電力	4W
接続口径	IN：3/8、1/2
接続口径	OUT：3/8
質量	550g

※作動サイクルが1分間に2回（作動時間2秒×2）の場合は、作動時間が4秒間/分になります。

電圧

AC100V 50Hz60Hz
AC200V 50Hz60Hz
AC240V 50Hz60Hz
AC110V 50Hz60Hz
AC220V 50Hz60Hz
DC24V
DC12V

作動時間／適用コンプレッサ

2秒/分（1回作動/分）／3.7～37kW
4秒/分（2回作動/分）／37～75kW
6秒/分（3回作動/分）／75～110kW
8秒/分（4回作動/分）／220～370kW

ねじの種類

管接続口径

記号	IN	OUT
03	3/8	3/8
04	1/2	3/8

取付例

型番リスト

表示件数

型番

電源電圧	入口接続ねじの呼び	入口接続種類	出口接続種類	作動時間／適用コンプレッサ	最小発注数量

[AC100V] AC100V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
[AC100V] AC100V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	4秒/分（2回作動/分）/37～75kW	1個
[AC100V] AC100V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	6秒/分（3回作動/分）/75～110kW	1個
[AC100V] AC100V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	8秒/分（4回作動/分）/220～370kW	1個
[AC200V] AC200V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
[AC200V] AC200V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	4秒/分（2回作動/分）/37～75kW	1個
[AC200V] AC200V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	6秒/分（3回作動/分）/75～110kW	1個
[AC200V] AC200V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	8秒/分（4回作動/分）/220～370kW	1個
[AC240V] AC240V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
[AC240V] AC240V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	4秒/分（2回作動/分）/37～75kW	1個
[AC110V] AC110V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
[AC110V] AC110V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	4秒/分（2回作動/分）/37～75kW	1個
[AC110V] AC110V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	6秒/分（3回作動/分）/75～110kW	1個
[AC110V] AC110V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	8秒/分（4回作動/分）/220～370kW	1個
[AC220V] AC220V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
[AC220V] AC220V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	4秒/分（2回作動/分）/37～75kW	1個
[AC220V] AC220V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	6秒/分（3回作動/分）/75～110kW	1個
[AC220V] AC220V 50/60Hz	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	8秒/分（4回作動/分）/220～370kW	1個
DC24V	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
DC24V	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	4秒/分（2回作動/分）/37～75kW	1個
DC24V	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	6秒/分（3回作動/分）/75～110kW	1個
DC24V	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	8秒/分（4回作動/分）/220～370kW	1個
DC12V	[3/8B] 3/8	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
[AC100V] AC100V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
[AC100V] AC100V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	4秒/分（2回作動/分）/37～75kW	1個
[AC100V] AC100V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	6秒/分（3回作動/分）/75～110kW	1個
[AC100V] AC100V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	8秒/分（4回作動/分）/220～370kW	1個
[AC200V] AC200V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
[AC200V] AC200V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	4秒/分（2回作動/分）/37～75kW	1個
[AC200V] AC200V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	6秒/分（3回作動/分）/75～110kW	1個
[AC200V] AC200V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	8秒/分（4回作動/分）/220～370kW	1個
[AC240V] AC240V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
[AC240V] AC240V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	4秒/分（2回作動/分）/37～75kW	1個
[AC240V] AC240V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	6秒/分（3回作動/分）/75～110kW	1個
[AC240V] AC240V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	8秒/分（4回作動/分）/220～370kW	1個
[AC110V] AC110V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
[AC110V] AC110V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	4秒/分（2回作動/分）/37～75kW	1個
[AC110V] AC110V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	6秒/分（3回作動/分）/75～110kW	1個
[AC110V] AC110V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	8秒/分（4回作動/分）/220～370kW	1個
[AC220V] AC220V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
[AC220V] AC220V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	4秒/分（2回作動/分）/37～75kW	1個
[AC220V] AC220V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	6秒/分（3回作動/分）/75～110kW	1個
[AC220V] AC220V 50/60Hz	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	8秒/分（4回作動/分）/220～370kW	1個
DC24V	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
DC24V	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	4秒/分（2回作動/分）/37～75kW	1個
DC24V	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	6秒/分（3回作動/分）/75～110kW	1個
DC24V	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	8秒/分（4回作動/分）/220～370kW	1個
DC12V	[1/2B] 1/2	[R(Rc)] Rc	[R(Rc)] Rc	2秒/分（1回作動/分）/3.7～37kW	1個
[AC100V] AC100V 50/60Hz	[3/8B] 3/8	G	G	2秒/分（1回作動/分）/3.7～37kW	1個
[AC100V] AC100V 50/60Hz	[3/8B] 3/8	G	G	4秒/分（2回作動/分）/37～75kW	1個
[AC100V] AC100V 50/60Hz	[3/8B] 3/8	G	G	8秒/分（4回作動/分）/220～370kW	1個
[AC200V] AC200V 50/60Hz	[3/8B] 3/8	G	G	2秒/分（1回作動/分）/3.7～37kW	1個
[AC200V] AC200V 50/60Hz	[3/8B] 3/8	G	G	6秒/分（3回作動/分）/75～110kW	1個
[AC240V] AC240V 50/60Hz	[3/8B] 3/8	G	G	6秒/分（3回作動/分）/75～110kW	1個
[AC220V] AC220V 50/60Hz	[3/8B] 3/8	G	G	2秒/分（1回作動/分）/3.7～37kW	1個
[AC220V] AC220V 50/60Hz	[3/8B] 3/8	G	G	4秒/分（2回作動/分）/37～75kW	1個
DC24V	[3/8B] 3/8	G	G	2秒/分（1回作動/分）/3.7～37kW	1個
[AC100V] AC100V 50/60Hz	[1/2B] 1/2	G	G	2秒/分（1回作動/分）/3.7～37kW	1個
[AC100V] AC100V 50/60Hz	[1/2B] 1/2	G	G	4秒/分（2回作動/分）/37～75kW	1個
[AC100V] AC100V 50/60Hz	[1/2B] 1/2	G	G	6秒/分（3回作動/分）/75～110kW	1個

通常単価(税別) (税込単価)	通常出荷日

13,725円 ( 15,098円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	6日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,725円 ( 15,098円 )	6日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	6日目
13,091円 ( 14,400円 )	6日目
13,725円 ( 15,098円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
12,531円 ( 13,784円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	6日目
13,091円 ( 14,400円 )	3日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
12,531円 ( 13,784円 )	19日目
13,091円 ( 14,400円 )	19日目
13,496円 ( 14,846円 )	19日目
12,531円 ( 13,784円 )	19日目
14,736円 ( 16,210円 )	19日目
12,529円 ( 13,782円 )	19日目
13,091円 ( 14,400円 )	19日目
13,496円 ( 14,846円 )	19日目
12,531円 ( 13,784円 )	19日目
12,531円 ( 13,784円 )	19日目
12,531円 ( 13,784円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目
13,091円 ( 14,400円 )	19日目

基本情報

基本情報

高粘度ドレンも確実に排出するドレン
【特長】
・ゴミや高粘度ドレンに強く、確実に弁の開閉を行いドレンを排出する
・大きなドレン排出能力
・吐出ポートを大きくし、一回の作動で大量のドレンを排出できる
・タンクや配管内部にドレンの残留がなくなり、錆やドレンが乾燥して発生する異物が下流の機器に悪影響を及ぼすことを防止する
・低消費電力/4W
・吐出ポートに長い配管も可能
・コンプレッサに直接取り付け可能

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

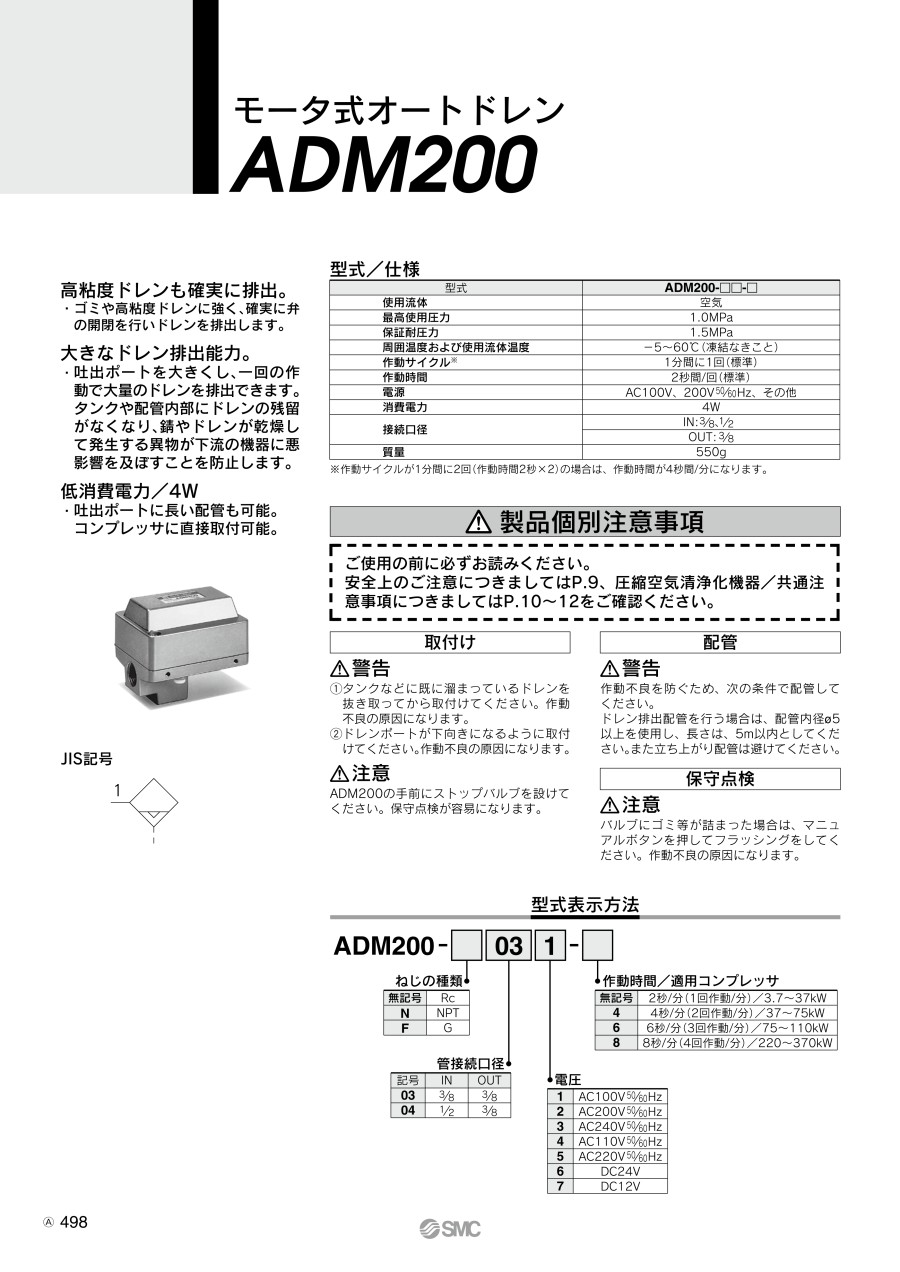

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
ヘビーデューティオートドレン ADH4000
SMC社のヘビーデューティオートドレンとなります。フロート式のため電源不要、ドレン量に応じて排出されます。ポペット弁構造により、異物による不具合を大幅に低減しました。配管を外さずにメンテナンスが可能です。
SMC
冷凍式エアドライヤ使用冷媒 R134a（HFC）標準入気 IDF□Eシリーズ
SMC社の冷凍式エアドライヤ（標準入気タイプ）となります。ステンレス製熱交換器採用により、耐食性が向上しました。処理空気量はMAX40%増でありながら、消費電力はMAX40%減と省エネ設計です。
SMC
オートドレンバルブ AD402・600
SMC社のオートドレンバルブとなります。ドレンを自動的に、確実に排出して、人手が不要となります。ケースガード標準装着で塵埃や錆に強く、作動が確実です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
