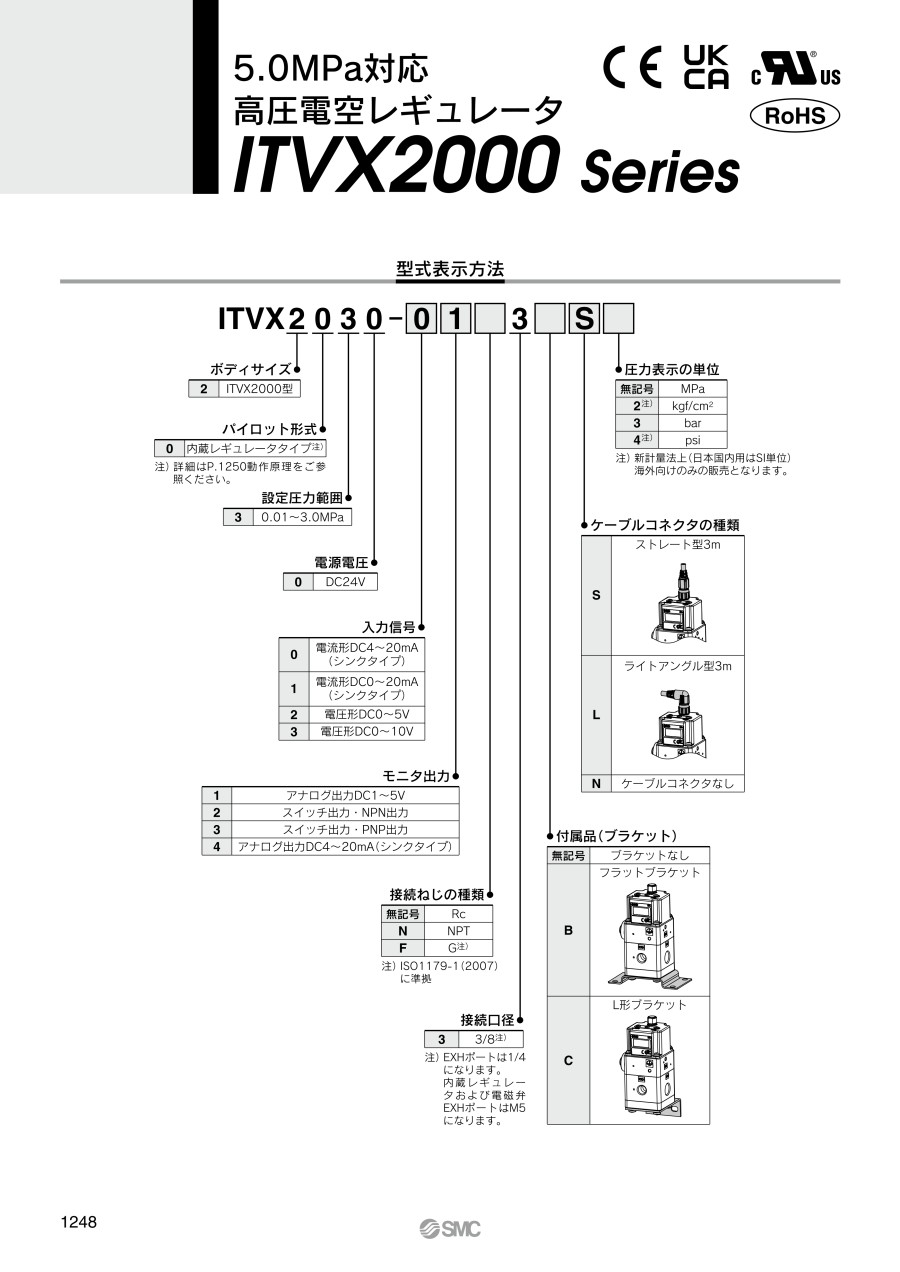

5.0MPa対応 高圧電空レギュレータ ITVX2000シリーズ

外形図

単位：mm

ストレート型／ライトアングル型

Gねじの場合

フラットブラケット付き（オプション）

L形ブラケット付き（オプション）

製品仕様

アプリケーション例（レーザー加工機）

JIS記号

仕様

注1）上記特性は以下の図の配管系統での条件となります。

配管系統図

商品特長詳細

入出力関係図

動作原理

入力信号が増大すると、（1）給気用電磁弁はON、（2）排気用電磁弁はOFF状態となる。このため、（3）内蔵レギュレータを介して減圧された供給圧力が（1）給気用電磁弁を通して（4）パイロット室に印加される。そして、（4）パイロット室の圧力が上昇し、（5）ダイヤフラムの上面に作用する。
その結果、（5）ダイヤフラムと連動した（6）給気弁が開き、供給圧力の一部は出力圧力となる。
この出力圧力は（7）圧力センサを介して（8）制御回路にフィードバックされる。ここで、入力信号に比例した出力圧力になるまで補正動作が働くため、常に入力信号と比例した出力圧力が得られる。

注意・禁止事項

• ※ 配管材のねじ込みは、めねじ側を保持して推奨適正トルクで行ってください。締め付けトルクが不足すると、緩みやシール不良の原因となり、締め付けトルクが過大になりますと、ねじ破損等の原因となります。また、めねじ側を保持しないで締付けますと、配管ブラケット等に直接過大な力が作用し、破損などの原因となります。

• 接続ねじM5：推奨適正トルク1.5～2N・m
• 接続ねじ1/4：推奨適正トルク8～12N・m
• 接続ねじ3/8：推奨適正トルク15～20N・m

• ※ 機器の自重以外のねじりモーメント、曲げモーメントがかからない様にしてください。破損の原因になりますので、外部配管類は別個に支持してください。
• ※ 鋼管配管などによる、柔軟性のない配管は、配管側からの無理なモーメント荷重や、振動の伝播を受けやすいので、フレキシブルチューブなどを介在させて、それらが作用しない様にしてください。
• ※ ご使用の前に必ずカタログの「安全上のご注意につきまして」「共通注意事項」をご確認ください。
• ※ 画像は代表画像です。実際の商品とは異なる場合があります。
• ※ 上記以外の情報につきましてはカタログをご覧ください。
