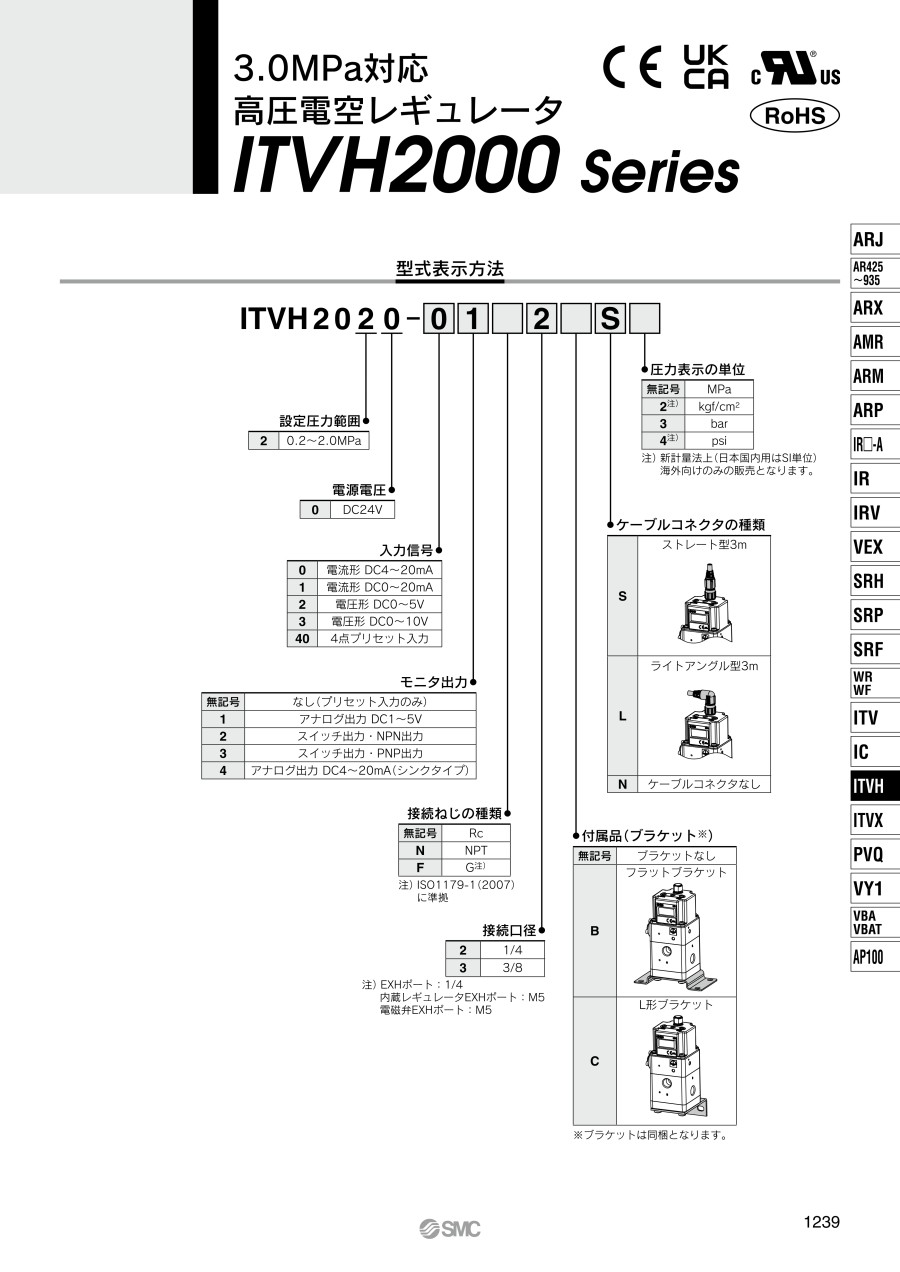

3.0MPa対応 高圧電空レギュレータ ITVH2000シリーズ

外形図

単位：mm



ストレート型／ライトアングル型

※ライトアングル型のケーブルの取り出し方向は、一方向のみであり回転はしませんので、絶対に回さないでください。



フラットブラケット付き（オプション）

製品仕様

ストレート型

ライトアングル型

フラットブラケット（オプション）

L形ブラケット（オプション）

JIS記号

注1）設定圧力と入力信号との関係は下記の入出力関係図をご参照ください。
注2）2線式4～20mAは不可です。電源電圧DC24Vが必要となります。
注3）アナログ出力またはスイッチ出力のいずれか一方の選択となります。また、スイッチ出力の選択においても、NPN出力またはPNP出力のいずれか一方の選択になります。負荷インピーダンス100kΩ未満でDC1～5Vのアナログ出力を計測する場合、アナログ出力の出力精度±6%F.S.以下を得られない可能性があります。
注4）ゼロ／スパン調整などの数値の調整は出力圧力表示最小単位からの設定になります。また、単位の切換えはできません。
注5）上記特性は静的な状態に限られ、出力側でエアを消費する場合には圧力が変動する可能性があります。
注6）本製品は高圧ガス保安法の認定品ではありません。

商品特長詳細

入出力関係図

動作原理

入力信号が増大すると、（1）給気用電磁弁はON、（2）排気用電磁弁はOFF状態となる。このため、（3）内蔵レギュレータを介して減圧された供給圧力が（1）給気用電磁弁を通して（4）パイロット室に印加される。そして、（4）パイロット室の圧力が上昇し、（5）ダイヤフラムの上面に作用する。
その結果、（5）ダイヤフラムと連動した（6）給気弁が開き、供給圧力の一部は出力圧力となる。
この出力圧力は（7）圧力センサを介して（8）制御回路にフィードバックされる。ここで、入力信号に比例した出力圧力になるまで補正動作が働くため、常に入力信号と比例した出力圧力が得られる。

注意・禁止事項

• ※ 配管材のねじ込みは、めねじ側を保持して推奨適正トルクで行ってください。締め付けトルクが不足すると、緩みやシール不良の原因となり、締め付けトルクが過大になりますと、ねじ破損などの原因となります。また、めねじ側を保持しないで締付けますと、配管ブラケットなどに直接過大な力が作用し、破損などの原因となります。

• 接続ねじM5：推奨適正トルク1.5～2N・m
• 接続ねじ1/4：推奨適正トルク8～12N・m
• 接続ねじ3/8：推奨適正トルク15～20N・m

• ※ 機器の自重以外のねじりモーメント、曲げモーメントがかからない様にしてください。破損の原因になりますので、外部配管類は別個に支持してください。
• ※ 鋼管配管などによる、柔軟性のない配管は、配管側からの無理なモーメント荷重や、振動の伝播を受けやすいので、フレキシブルチューブなどを介在させて、それらが作用しない様にしてください。
• ※ 配管ポートの表示製品に配管を接続する場合はポートを間違えないようにしてください。

• 1ポート：供給ポート
• 2ポート：出力ポート
• 3ポート：排気ポート

• ※ 3（排気）ポート、電磁弁EXHポート、内蔵レギュレータEXHポートを著しく絞ったり、塞いだりすると故障の原因となりますので、避けてください。
• ※ ご使用の前に必ずカタログの「安全上のご注意につきまして」「共通注意事項」をご確認ください。
• ※ 画像は代表画像です。実際の商品とは異なる場合があります。
• ※ 上記以外の情報につきましてはカタログをご覧ください。
