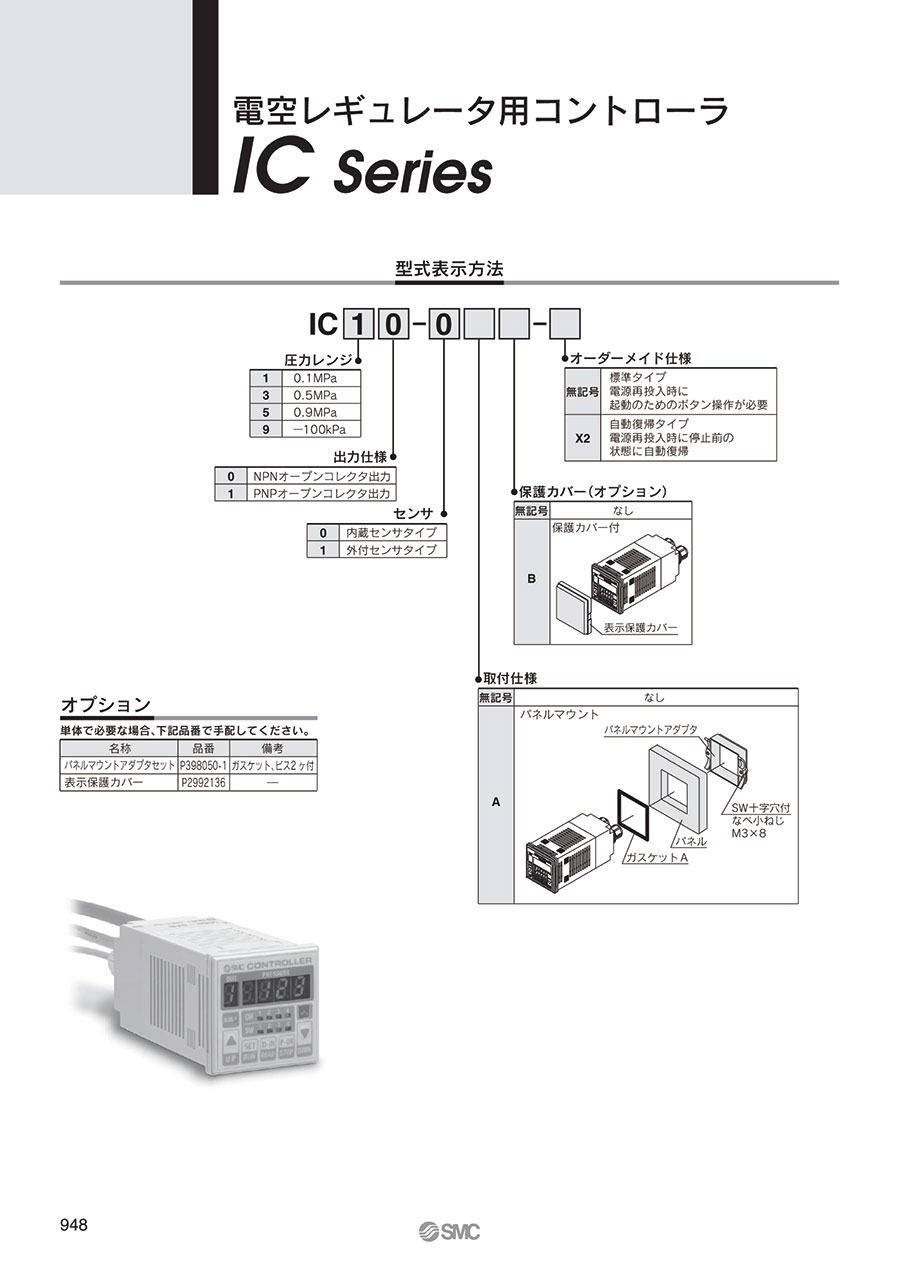

電空レギュレータ用コントローラ ICシリーズ

外形図

単位：mm

センサ内蔵タイプ

外付けセンサタイプ

オプション

パネルマウントアダプタ

保護カバー

製品仕様

接続例

※電源は、コントローラのみに供給です。
注）フィードバック制御機能はありません。

注1）表示精度は、内蔵センサタイプにおいて、センサ導入口に加圧したときのLED表示の精度です。
注2）外付けセンサ出力電源電圧も同仕様です。
注3）外付けセンサタイプの場合、センサは付属されませんので別途ご購入願います。
アナログ出力信号を発生する圧力センサであれば接続可能です。
推奨センサPSE530シリーズ（カタログ参照）
注4）電源再投入時にボタン操作が必要となります。ただし（-X2）では電源再投入時に停止前の状態に自動復帰します。
注5）ITV1000～3000シリーズにおいては、シーケンサによる10bit入力（パラレル）は-X93、-X157（CE対応）にて対応しています。

各部の名称

IC□□-0□□（内蔵センサタイプ）

IC□□-1□□（外付けセンサタイプ）

注1）ケーブルの曲げ半径は50mm以上としてください。
注2）（3）電空レギュレータ接続ケーブルと（4）外付けセンサ用ケーブルは同一形状ですので誤接続しないようにしてください。

内部回路と配線例

IC□0-□□□（NPNオープンコレクタ出力タイプ）

注1）負荷用電源と供給電源が共通の場合は、SW-DC（GND）は供給電源（GND）に接続しても問題ありません。
注2）圧力センサの結線は、外付けセンサタイプのみです。

IC□1-□□□（PNPオープンコレクタ出力タイプ）

注1）圧力センサの結線は、外付けセンサタイプのみです。

※設定方法、ケーブル接続仕様詳細につきましては取扱説明書をご参照ください。

注意・禁止事項

• ※ 取り扱いの際、落としたり、打ち当てたり、過大な衝撃（980m/s2）を加えないでください。ボディ本体が破損しなくても内部が破損し誤動作する可能性があります。
• ※ コードの引っ張りの強さは20Nです。これ以上の力で引っ張ると故障の原因となります。取り扱いは本体をお持ちください。
• ※ 配管の際、締め付けトルクは3.5N・mです。これ以上の力で配管すると故障の原因となります。
• ※ ケーブルの曲げ半径は50mm以上としてください。
• ※ 腐食性および引火性のあるガスや流体には、使用しないでください。
• ※ 画像は代表画像です。実際の商品とは異なる場合があります。
• ※ 上記以外の情報につきましてはカタログをご覧ください。
