SMC

クリーンレギュレータ・ふっ素樹脂タイプ SRFシリーズ

カタログ |

通常単価(税別): 37,084円～96,738円

税込単価: 40,792円～106,412円

通常出荷日：6日目～19日目

ふっ素樹脂タイプのクリーンレギュレータ。【仕様】・接液部材質ボディ：New PFA・ダイヤフラム：PT...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

直動精密レギュレータ ARP20～ARP40 逆流機能付 ARP20K～ARP40K

通常価格(税別)： 5,893円 (税込価格：6,482円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

クリーンレギュレータ SRHシリーズ

通常価格(税別)： 19,691円 (税込価格：21,660円)

通常出荷日：在庫品1日目

未確定：候補が38型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SRF10

単位：mm

継手一体

ナット付き

チューブ出し

SRF30

単位：mm

継手一体

ナット付き

製品仕様

ナット付き

チューブ出し

型番		SRF10	SRF30
保証耐圧力		1.0MPa
最高使用圧力		0.5MPa
設定圧力範囲		0.02～0.4MPa
最高操作圧力（パイロット圧力）		0.5MPa
使用流体		脱イオン水（純水）、N₂
周囲温度および使用流体温度		5～60℃
弁漏れ		10cm³/min以下（流体：水）
質量kg	チューブ出し	0.08	0.24
	継手一体	0.10	0.28
	ナット付	0.10	0.28

構造図／SRF10・30

継手一体／レジューサ付きの場合

ナット付き

チューブ出し

番号	部品名	材質	備考
1	ボディ	New PFA	-
2	バルブガイド	PVDF	-
3	ボンネット	PPS	-
4	スペーサ	PVDF	-
5	パイロットダイヤフラム	ふっ素ゴム	-
6	ダイヤフラム受け	PP	-
7	耐圧ダイヤフラムB	ふっ素ゴム	-
8	ダイヤフラム	PTFE	-
9	バルブダイヤフラム	PTFE	-
10	耐圧ダイヤフラムA	ふっ素ゴム	-
11	スプリング受け	SUS304	ふっ素コーティング
12	バルブスプリング	SUS304	ふっ素コーティング
13	インサートブッシュ	New PFA	-
14	ナット	New PFA	-
15	カラー	New PFA	-

規格表

SRF10

単位：mm

型番	A1	A2	B1	B2
SRF10S-1S07	31	31	48	48
SRF10S-1S0711	31	28	48	51
SRF10S-1S11	28	28	51	51
SRF10S-1S1107	28	31	51	48
SRF10S-2S07	28	28	52	52
SRF10S-2S0711	28	27	52	55
SRF10S-2S11	27	27	55	55

SRF30

型番	A1	A2	B1	B2
SRF30S-1S11	35	35	58	58
SRF30S-1S1113	35	34	58	62
SRF30S-1S13	34	34	62	62
SRF30S-1S1311	34	35	62	58
SRF30S-2S13	32	32	65	65
SRF30S-2S1311	32	34	65	63

注意・禁止事項

※ チューブ接続は、専用工具にて行ってください。チューブ接続および専用工具につきましては、カタログの「ふっ素樹脂管継手ハイパーフィッティング LQ1、2 Series施工方法」をご参照ください。
※ ナットは、ボディ端面までねじ込み、さらにボディ端面まで突当たった事を確認するため、目安としてさらに1/8回転締め付けてください。なおナットが回らなければ締め付けが十分な状態です。
また下記適正締め付けトルクをご参照ください。

ボディ class	トルク（N・m）
ボディ class	LQ1	LQ2
2	0.3～0.4	1.5～2.0
3	0.8～1.0	3.0～3.5
4	1.0～1.2	7.5～9.0
5	2.5～3.0	11.0～13.0
6	5.5～6.0	-

※ ご使用の前に必ずカタログの「安全上のご注意につきまして」「製品個別注意事項」をご確認ください。
※ 画像は代表画像です。実際の商品とは異なる場合があります。
※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

供給側呼びサイズ	制御側呼びサイズ	ボディサイズ	オーダーメイド仕様	パイロットポートねじの種類	継手種類	最小発注数量

φ1/8	φ1/8	1	標準	NPT1/8	LQ2	1個
φ6	φ6	1	標準	NPT1/8	LQ2	1個
φ1/4	φ1/4	1	取付穴方向90°反転	Rc1/8	LQ2	1個
φ1/4	φ1/4	1	標準	NPT1/8	LQ2	1個
φ1/4	φ1/4	1	標準	Rc1/8	なし	1個
φ1/4	φ1/4	1	取付穴方向90°反転	Rc1/8	なし	1個
φ1/4	φ1/4	1	標準	NPT1/8	なし	1個
φ2	φ2	1	標準	Rc1/8	LQ1	1個
φ2	φ2	1	標準	NPT1/8	LQ1	1個
φ3	φ3	1	標準	Rc1/8	LQ1	1個
φ3	φ2	1	標準	Rc1/8	LQ1	1個
φ2	φ2	1	標準	Rc1/8	LQ2	1個
φ2	φ2	1	標準	NPT1/8	LQ2	1個
φ2	φ3	1	標準	Rc1/8	LQ2	1個
φ3	φ3	1	標準	Rc1/8	LQ2	1個
φ6	φ6	3	標準	NPT1/8	LQ2	1個
φ1/4	φ1/4	3	標準	Rc1/8	LQ2	1個
φ1/4	φ1/4	3	標準	NPT1/8	LQ2	1個
φ3/8	φ3/8	3	取付穴方向90°反転	Rc1/8	LQ2	1個
φ3/8	φ3/8	3	標準	NPT1/8	LQ2	1個
φ3/8	φ3/8	3	取付穴方向90°反転	NPT1/8	LQ2	1個
φ3/8	φ3/8	3	標準	Rc1/8	なし	1個
φ3/4	φ3/4	3	取付穴方向90°反転	Rc1/8	なし	1個
φ3/4	φ3/4	3	標準	NPT1/8	なし	1個
φ3	φ3	3	標準	Rc1/8	LQ1	1個
φ4	φ4	3	標準	Rc1/8	LQ1	1個
φ4	φ4	3	標準	NPT1/8	LQ1	1個
φ3	φ4	3	標準	Rc1/8	LQ1	1個
φ4	φ3	3	標準	Rc1/8	LQ1	1個
φ4	φ4	3	標準	Rc1/8	LQ2	1個
φ4	φ3	3	標準	Rc1/8	LQ2	1個
φ1/2	φ1/2	5	標準	NPT1/8	LQ2	1個
[φ19] φ19（φ3/4）	φ3/4	5	取付穴方向90°反転	Rc1/8	LQ2	1個
φ3/4	φ3/4	5	取付穴方向90°反転	Rc1/8	なし	1個
φ3/4	φ3/4	5	標準	NPT1/8	なし	1個
φ5	φ5	5	標準	NPT1/8	LQ1	1個
φ6	φ6	5	標準	NPT1/8	LQ1	1個
φ6	φ5	5	標準	Rc1/8	LQ1	1個

通常単価(税別) (税込単価)	通常出荷日

38,567円 ( 42,424円 )	19日目
38,567円 ( 42,424円 )	19日目
37,084円 ( 40,792円 )	19日目
38,567円 ( 42,424円 )	19日目
37,399円 ( 41,139円 )	6日目
37,419円 ( 41,161円 )	19日目
37,399円 ( 41,139円 )	6日目
39,422円 ( 43,364円 )	19日目
39,502円 ( 43,452円 )	19日目
40,251円 ( 44,276円 )	19日目
40,589円 ( 44,648円 )	19日目
39,607円 ( 43,568円 )	19日目
39,607円 ( 43,568円 )	19日目
40,070円 ( 44,077円 )	19日目
40,536円 ( 44,590円 )	19日目
46,750円 ( 51,425円 )	19日目
46,750円 ( 51,425円 )	6日目
46,750円 ( 51,425円 )	19日目
44,958円 ( 49,454円 )	19日目
46,750円 ( 51,425円 )	6日目
44,958円 ( 49,454円 )	19日目
44,598円 ( 49,058円 )	6日目
45,143円 ( 49,657円 )	19日目
44,598円 ( 49,058円 )	6日目
47,127円 ( 51,840円 )	19日目
47,873円 ( 52,660円 )	19日目
47,873円 ( 52,660円 )	19日目
48,299円 ( 53,129円 )	19日目
48,038円 ( 52,842円 )	19日目
48,339円 ( 53,173円 )	19日目
47,875円 ( 52,663円 )	19日目
86,634円 ( 95,297円 )	19日目
91,292円 ( 100,421円 )	19日目
87,556円 ( 96,312円 )	19日目
87,491円 ( 96,240円 )	19日目
91,396円 ( 100,536円 )	19日目
96,738円 ( 106,412円 )	19日目
94,060円 ( 103,466円 )	19日目

詳細情報

基本情報

基本情報

ふっ素樹脂タイプのクリーンレギュレータ。
【仕様】
・接液部材質ボディ：New PFA
・ダイヤフラム：PTFE
・推奨流量：SRF10 2L/min、SRF30 5L/min、SRF50 20L/min（入口圧力：0.3MPa、流体：水）
・継手一体、ナット付き、チューブ出し

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

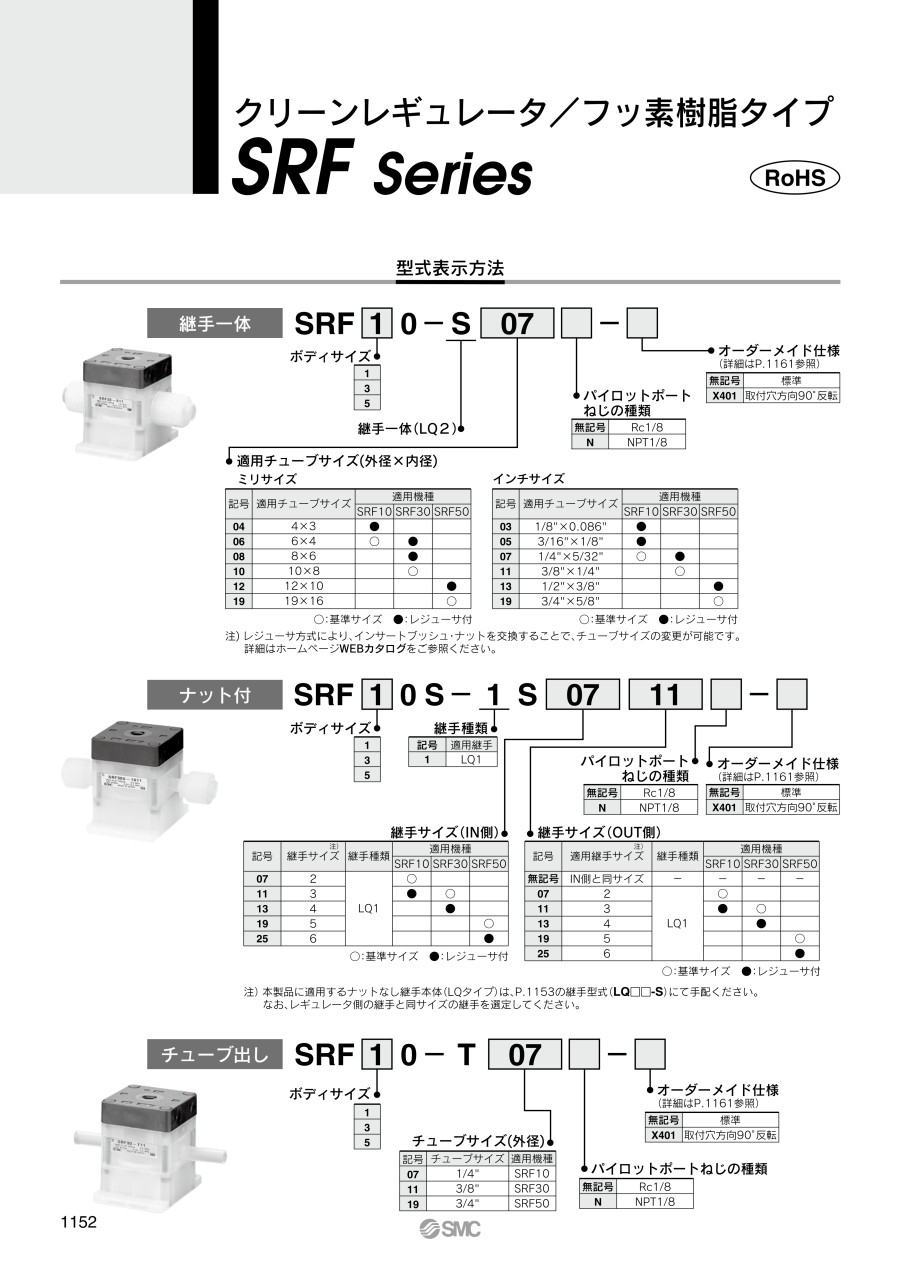

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
クリーンレギュレータ SRHシリーズ
コンタミネーション管理されたステンレスレギュレータです。流体に接する金属は全てSUS316を使用しており、すぐれた耐食性です。用途に応じて2種類のダイヤフラム材質（PTFE／フッ素ゴム）が選択可能です。
SMC
精密クリーンレギュレータ SRPシリーズ
高精度・低消費流量のステンレスレギュレータです。設定感度：0.3%F.S.、繰返し性：1%F.S.となっています。消費流量リッター以下を実現しました。
SMC
クリーンレギュレータ用圧力計/リミットインジケーター付 G46-SRA/B
クリーンレギュレータ用圧力計（リミットインジケーター付き）となります。示度精度は±3%F.S.、（フルスパン）です。禁油・禁水処理で接流体部に水・油の残留がないように製作されております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
