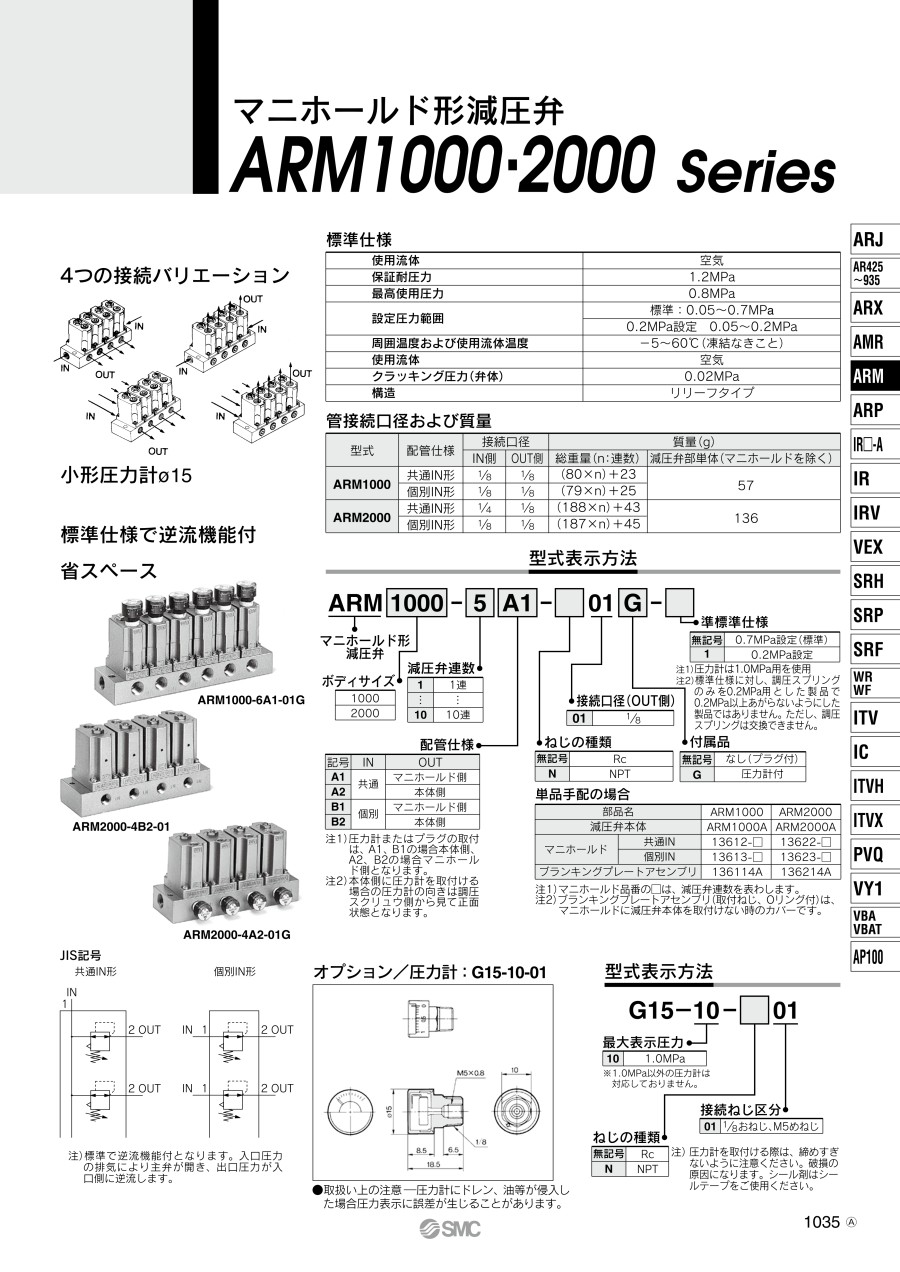

マニホールド形減圧弁 ARM1000・2000シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 2,898円～48,289円特別価格
- 税込単価
- 3,188円～53,118円特別価格
4つの接続バリエーションのマニホールド形減圧弁。【特長】・小形圧力計Φ15（直...
詳細情報を確認する未確定：候補が295型番あります。
商品情報
外形図
単位：mm
製品仕様
ARM2000-4B2
ARM2000-4A2-01G
共通IN形（左図）／個別IN形（右図）のJIS記号
接続バリエーションのイメージ図
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） |
|---|---|
| 使用流体 | 空気 |
| クラッキング圧力（弁体） | 0.02MPa |
| 構造 | リリーフタイプ |
管接続口径および質量
| 型番 | 配管仕様 | 接続口径 | 質量（g） | ||
|---|---|---|---|---|---|
| IN側 | OUT側 | 総重量（n：連数） | 減圧弁部単体（マニホールドを除く） | ||
| ARM1000 | 共通IN形 | 1/8 | 1/8 | （80×n）+23 | 57 |
| 個別IN形 | 1/8 | 1/8 | （79×n）+25 | ||
| ARM2000 | 共通IN形 | 1/4 | 1/8 | （188×n）+43 | 136 |
| 個別IN形 | 1/8 | 1/8 | （187×n）+45 | ||
構造図（個別IN形）
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | 本体 | アルミダイカスト | クロメート処理 |
| 2 | マニホールド | アルミニウム合金 | クロメート処理 |
| 3 | バルブガイド | 黄銅 | - |
| 4 | ピストン | 黄銅 | - |
| 5 | 調圧スプリング | 鋼線 | 亜鉛クロメート |
| 6 | 調圧スクリュウ | 構造用鋼 | 無電解ニッケルめっき |
| 番号 | 部品名 | 材質 |
|---|---|---|
| 7 | バルブ | 黄銅・HNBR |
| 8 | 弁スプリング | ステンレス鋼 |
| 9 | バルブ押工 | ポリアセタール |
| 10 | Oリング | NBR |
| 11 | Oリング | NBR |
設定方法
- 1. 入口圧力を確認してから調圧スクリュウを回して出口圧力の設定を行う。右回転で出口圧力が上昇し、左回転で下降する。（圧力の設定は上昇方向で設定する。）
- 2. 出口圧力の設定は入口圧力の85%以下で行う。
連数別規格表
単位：mm
| 型番 | 記号 | マニホールド連数（n） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | ||
| ARM1000 | L1 | 36 | 55 | 74 | 93 | 112 | 131 | 150 | 169 | 188 | 207 |
| L2 | 27 | 46 | 65 | 84 | 103 | 122 | 141 | 160 | 179 | 198 | |
| ARM2000 | L1 | 48 | 76 | 104 | 132 | 160 | 188 | 216 | 244 | 272 | 300 |
| L2 | 39 | 67 | 95 | 123 | 151 | 179 | 207 | 235 | 263 | 291 | |
規格表
単位：mm
| 型番 | 記号 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | J | K | M | P | Q | R | |
| ARM1000 | 4.5 | 25 | 34 | 21 | 18 | 56 | 16 | 9 | 18 | 19 | 52 | 9 | 11.5 | 4.8 |
| ARM2000 | 4.5 | 34.5 | 43 | 28 | 27 | 70 | 20 | 11.5 | 24 | 28 | 66 | 11.5 | 16.5 | 4.8 |
商品特長詳細
流量特性（代表値）
条件：入り口圧力0.7MPa
ARM1000
ARM2000
圧力特性（代表値）
条件（初期設定）：入り口圧力0.7MPa／出口圧力0.2MPa／流量10L/min（ANR）
ARM1000
ARM2000
注意・禁止事項
取り付け・調整
- ※ 共通IN形の場合は両端面の2ヶ所のINポートから供給してください。圧力降下が大きくなる場合があります。
- ※ 圧力調整は、ロックを解除して行い調整後はロックしてください。手順を誤りますとハンドル破損および出口圧力が変動する原因となります。
＜ロック操作方法＞
ロックナットを緩めるとロック解除、締めつけるとロックされます。 - ※ 電磁弁とアクチュエータの間に設置し、チェック式レギュレータとして使用可能です。
保守点検
- ※ 電磁弁とアクチュエータなどの間に設置して使用する場合の圧力計は、定期点検を行ってください。急激な圧力変化が起こることがあり耐久性が短くなる場合があります。状況によっては、電子式の圧力計をお勧めします。
注意・禁止事項
- ※ ご使用の前に必ずカタログの「安全上のご注意につきまして」「共通注意事項」をご確認ください。
- ※ 画像は代表画像です。実際の商品とは異なる場合があります。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,898円 ( 3,188円 ) | 19日目 |
2,898円 ( 3,188円 ) | 19日目 |
4,117円 ( 4,529円 ) | 5日目 |
3,926円 ( 4,319円 ) | 19日目 |
3,926円 ( 4,319円 ) | 19日目 |
3,927円 ( 4,320円 ) | 19日目 |
2,898円 ( 3,188円 ) | 19日目 |
3,926円 ( 4,319円 ) | 19日目 |
4,189円 ( 4,608円 ) | 19日目 |
3,038円 ( 3,342円 ) | 6日目 |
3,038円 ( 3,342円 ) | 19日目 |
4,066円 ( 4,473円 ) | 6日目 |
4,066円 ( 4,473円 ) | 19日目 |
3,354円 ( 3,689円 ) | 19日目 |
4,068円 ( 4,475円 ) | 19日目 |
3,038円 ( 3,342円 ) | 19日目 |
4,066円 ( 4,473円 ) | 19日目 |
4,066円 ( 4,473円 ) | 19日目 |
4,343円 ( 4,777円 ) | 19日目 |
6,077円 ( 6,685円 ) | 19日目 |
6,077円 ( 6,685円 ) | 19日目 |
8,134円 ( 8,947円 ) | 19日目 |
8,134円 ( 8,947円 ) | 19日目 |
6,077円 ( 6,685円 ) | 19日目 |
8,135円 ( 8,949円 ) | 19日目 |
8,128円 ( 8,941円 ) | 19日目 |
6,077円 ( 6,685円 ) | 19日目 |
8,134円 ( 8,947円 ) | 19日目 |
8,134円 ( 8,947円 ) | 19日目 |
6,217円 ( 6,839円 ) | 19日目 |
8,273円 ( 9,100円 ) | 6日目 |
8,273円 ( 9,100円 ) | 19日目 |
9,332円 ( 10,265円 ) | 19日目 |
6,217円 ( 6,839円 ) | 19日目 |
6,218円 ( 6,840円 ) | 19日目 |
8,273円 ( 9,100円 ) | 19日目 |
8,273円 ( 9,100円 ) | 19日目 |
9,255円 ( 10,181円 ) | 19日目 |
12,342円 ( 13,576円 ) | 6日目 |
12,342円 ( 13,576円 ) | 19日目 |
13,569円 ( 14,926円 ) | 19日目 |
13,090円 ( 14,399円 ) | 19日目 |
9,255円 ( 10,181円 ) | 19日目 |
12,342円 ( 13,576円 ) | 19日目 |
12,342円 ( 13,576円 ) | 19日目 |
9,257円 ( 10,183円 ) | 19日目 |
9,395円 ( 10,335円 ) | 9日目 |
9,395円 ( 10,335円 ) | 19日目 |
12,482円 ( 13,730円 ) | 6日目 |
12,482円 ( 13,730円 ) | 19日目 |
9,395円 ( 10,335円 ) | 19日目 |
9,395円 ( 10,335円 ) | 19日目 |
12,482円 ( 13,730円 ) | 19日目 |
12,482円 ( 13,730円 ) | 19日目 |
12,435円 ( 13,679円 ) | 19日目 |
12,435円 ( 13,679円 ) | 19日目 |
16,549円 ( 18,204円 ) | 19日目 |
16,549円 ( 18,204円 ) | 19日目 |
12,436円 ( 13,680円 ) | 19日目 |
17,490円 ( 19,239円 ) | 19日目 |
