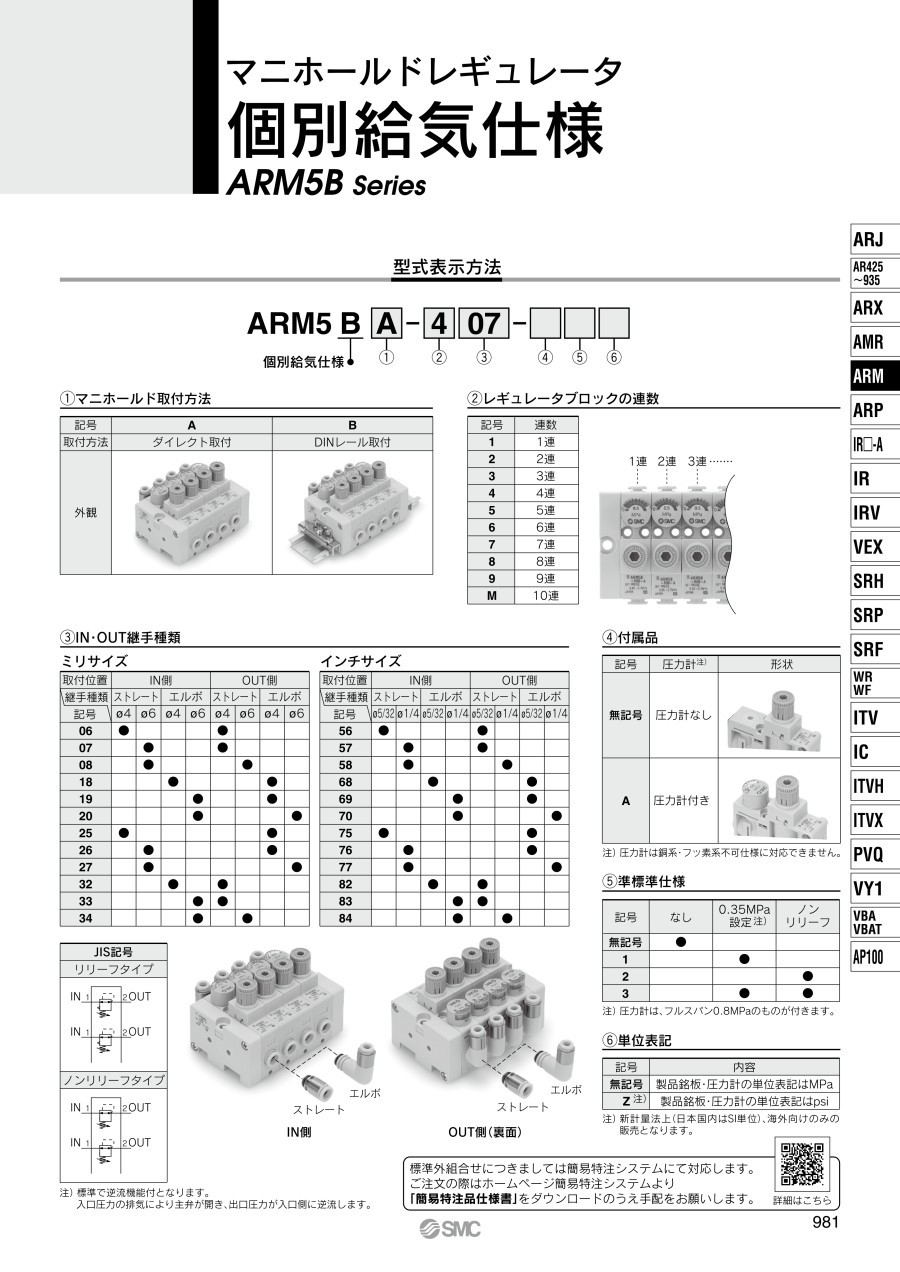

マニホールドレギュレータ 個別給気仕様 ARM5Bシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 665円～37,160円特別価格
- 税込単価
- 732円～40,876円特別価格
ワンタッチ管継手サイズの選択が可能なレギュレータ。【特長】・2種類の取付方法（...
詳細情報を確認する- 使用環境
- 標準
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が607型番あります。
商品情報
外形図
単位：mm
ARM5BA 個別給気仕様（ダイレクト取り付け）
- ※ n＝レギュレータブロックの連数
注）MAX寸法はハンドルアンロック時の寸法
ARM5BB 個別給気仕様（DINレール取り付け）
- ※ n＝レギュレータブロックの連数
製品仕様
ダイレクト取り付けの外観
圧力計なしの場合の外観
圧力計付きの場合の外観
- ※ 圧力計は銅系・ふっ素系不可仕様に対応できません。
リリーフタイプのJIS記号
ノンリリーフタイプのJIS記号
- ※ 標準で逆流機能付きとなります。入口圧力の排気により主弁が開き、出口圧力が入口側に逆流します。
| 型番 | ARM5B | |
|---|---|---|
| 減圧弁構造 | 直動式 | |
| 受圧方式 | ピストン式 | |
| リリーフ構造 | 標準 | リリーフタイプ |
| 準標準 | ノンリリーフタイプ | |
| 逆流機能 | あり（アンバランス式） | |
| IN側チューブ外径 | φ4（外径4mm）, φ6（外径6mm）, φ5/32"（外径5/32"mm）, φ1/4"（外径1/4"mm） | |
| OUT側チューブ外径 | φ4（外径4mm）, φ6（外径6mm）, φ5/32"（外径5/32"mm）, φ1/4"（外径1/4"mm） | |
| 保証耐圧力 | 1.5MPa | |
| 最高使用圧力 | 1.0MPa | |
| 設定圧力範囲 | 標準 | 0.05～0.7MPa |
| 準標準 | 0.05～0.35MPa（低圧タイプ） | |
| 使用流体 | 空気 | |
| 周囲温度および使用流体温度 | 5～60℃ | |
- ※ 逆流で使用する場合、設定圧力は0.1MPa以上でご使用ください。
構造図（個別給気仕様レギュレータブロック）
構成部品
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ（個別給気用） | PBT |
| 2 | ボンネット | PBT |
| 3 | ハンドル | POM |
| 4 | バルブ | HNBR・アルミニウム合金 |
| 5 | ピストンアセンブリ | POM・NBR |
| 6 | 調圧スクリュアセンブリ | - |
| 7 | 調圧スプリング | ステンレス鋼 |
| 8 | バルブスプリング | ステンレス鋼 |
| 9 | バルブガイド | 黄銅、無電解ニッケルめっき付 |
交換部品
| 番号 | 部品名 | 材質 | 数量 |
|---|---|---|---|
| A | 継手アセンブリ | - | 2 |
| B | ポートプラグ | PBT・HNBR | 1 |
| C | ラグ ク | ステンレス鋼 | 3 |
単位：mm
| 連数 | DINレール型番 | L2寸法 |
|---|---|---|
| 1 | VVQ1000-90-6 | 85.5 |
| 2 | VVQ1000-90-7 | 98 |
| 3 | VVQ1000-90-8 | 110.5 |
| 4 | VVQ1000-90-9 | 123 |
| 5 | VVQ1000-90-10 | 135.5 |
| 6 | VVQ1000-90-12 | 160.5 |
| 7 | VVQ1000-90-13 | 173 |
| 8 | VVQ1000-90-14 | 185.5 |
| 9 | VVQ1000-90-15 | 198 |
| M | VVQ1000-90-16 | 210.5 |
規格表
単位：mm
ARM5BA 個別給気仕様（ダイレクト取り付け）
| 継手サイズ | IN側 | OUT側 | ||||||
|---|---|---|---|---|---|---|---|---|
| ストレート | エルボ | エルボ | エルボ | ストレート | エルボ | エルボ | エルボ | |
| R | S | T | U | V | W | X | Y | |
| φ4（直径4mm）, φ5/32（直径5/32mm） | 2.5 | 6 | 11 | 35.5 | 2.5 | 6 | 11 | 35.5 |
| φ6（直径6mm） | 3 | 6.5 | 11 | 36 | 3 | 6.5 | 11 | 36 |
| φ1/4（直径1/4mm） | 6.5 | 6 | 11.5 | 38.5 | 6.5 | 6 | 11.5 | 38.5 |
ARM5BB 個別給気仕様（DINレール取り付け）
| 継手サイズ | IN側 | OUT側 | ||||||
|---|---|---|---|---|---|---|---|---|
| ストレート | エルボ | エルボ | エルボ | ストレート | エルボ | エルボ | エルボ | |
| R | S | T | U | V | W | X | Y | |
| φ4（直径4mm）, φ5/32（直径5/32mm） | 2.5 | 6 | 11 | 37.5 | 2.5 | 6 | 11 | 37.5 |
| φ6（直径6mm） | 3 | 6.5 | 11 | 38 | 3 | 6.5 | 11 | 38 |
| φ1/4（直径1/4mm） | 6.5 | 6 | 11.5 | 40.5 | 6.5 | 6 | 11.5 | 40.5 |
商品特長詳細
圧力特性（代表値）
ARM5BA-306の圧力特性
条件
- 入口圧力=0.7MPa
- 出口圧力=0.2MPa
- 流量=20L/min（ANR）
ARM5BA-306-1の圧力特性
条件
- 入口圧力=0.5MPa
- 出口圧力=0.2MPa
- 流量=20L/min（ANR）
注意・禁止事項
調整
- ※ 入口圧力および出口圧力の圧力計表示圧を確認しながら設定を行ってください。必要以上にハンドルを回し過ぎますと、内部部品破損の原因になります。
- ※ 調圧ハンドルは、ロックを解除して回してください。ロック状態で回しますと、ボディとボンネット間の連結部が破損する原因となります。
- ※ 調圧ハンドルの操作は、圧力上昇方向での六角レンチの使用は可能ですが、圧力降下方向で使用しますと破損の原因となりますので、手動で行ってください。
注意・禁止事項
レギュレータについて
- ※ 入口圧力を良く確認してから設定を行ってください。
- ※ 出口圧力の設定範囲は、入口圧力の85%以下で行ってください。ただし、設定圧力範囲内で行ってください。
- ※ 圧力調整は、ロックを解除して行い調整後はロックしてください。手順を誤りますとハンドル破損および出口圧力が変動する原因になります。
- ※ 調圧ハンドルは、右回転で出口圧力上昇、左回転で圧力降下となります。（圧力の設定は、上昇方向で設定ください。）
圧力計およびワンタッチ管継手について
- ※ 圧力計およびワンタッチ管継手はカセット式になっており、自由な角度に回転可能です。ただし、内部に圧力が入っていないことを確認し、エアを完全に排気してから行ってください。
※ 上記以外の製品情報につきましては、カタログを参照下さい。
