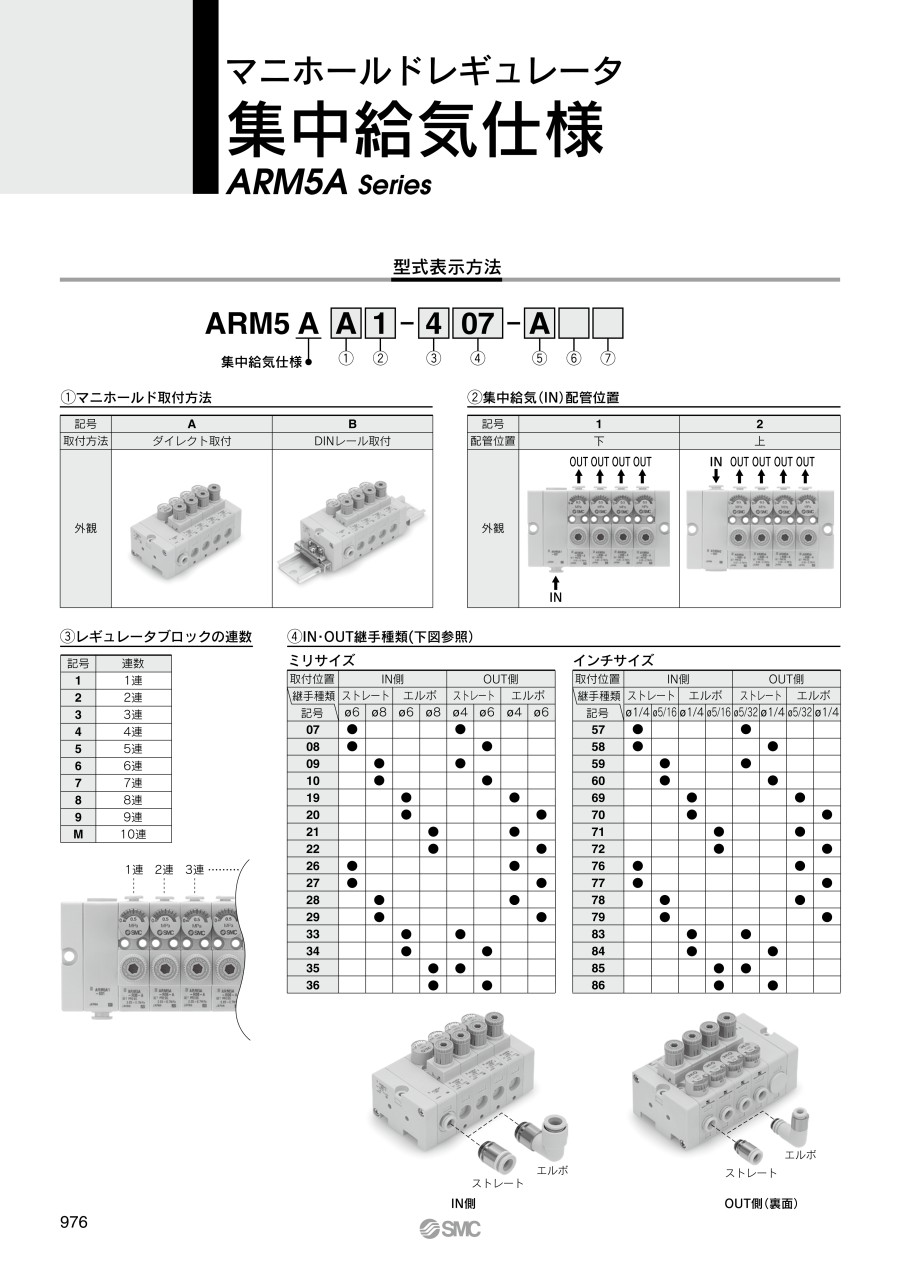

マニホールドレギュレータ 集中給気仕様 ARM5Aシリーズ
- 通常単価(税別)
- 370円～36,997円
- 税込単価
- 407円～40,697円
ワンタッチ管継手サイズの選択が可能なマニホールドレギュレータです。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ARM5AA□ 集中給気仕様（ダイレクト取付）
※n=レギュレータブロックの連数
注）MAX寸法はハンドルアンロック時の寸法
ワンタッチ管継手部およびマニホールドオプションの寸法につきましては、デジタルカタログP.985～989をご参照ください。
| 継手サイズ | IN側 | OUT側 | ||||||
|---|---|---|---|---|---|---|---|---|
| ストレート | エルボ | エルボ | エルボ | ストレート | エルボ | エルボ | エルボ | |
| R | S | T | U | V | W | X | Y | |
| φ4, φ5/32 | ― | ― | ― | ― | 2.5 | 6 | 11 | 35.5 |
| φ6 | 3 | 12.5 | 19 | 35.5 | 3 | 6.5 | 11 | 36 |
| φ1/4 | 3 | 12.5 | 19 | 35.5 | 6.5 | 6 | 11.5 | 38.5 |
| φ8, φ5/16 | 5 | 13.5 | 21 | 38.5 | ― | ― | ― | ― |
ARM5AB□ 集中給気仕様（DINレール取付）
| 連数 | DINレール品番 | L2寸法 |
|---|---|---|
| 1 | VVQ1000-90-7 | 98 |
| 2 | VVQ1000-90-8 | 110.5 |
| 3 | VVQ1000-90-9 | 123 |
| 4 | VVQ1000-90-11 | 148 |
| 5 | VVQ1000-90-12 | 160.5 |
| 6 | VVQ1000-90-13 | 173 |
| 7 | VVQ1000-90-14 | 185.5 |
| 8 | VVQ1000-90-15 | 198 |
| 9 | VVQ1000-90-16 | 210.5 |
| M | VVQ1000-90-17 | 223 |
※n=レギュレータブロックの連数
| 継手サイズ | IN側 | OUT側 | ||||||
|---|---|---|---|---|---|---|---|---|
| ストレート | エルボ | エルボ | エルボ | ストレート | エルボ | エルボ | エルボ | |
| R | S | T | U | V | W | X | Y | |
| φ4, φ5/32 | ― | ― | ― | ― | 2.5 | 6 | 11 | 37.5 |
| φ6 | 3 | 12.5 | 19 | 37.5 | 3 | 6.5 | 11 | 38 |
| φ1/4 | 3 | 12.5 | 19 | 37.5 | 6.5 | 6 | 11.5 | 40.5 |
| φ8, φ5/16 | 5 | 13.5 | 21 | 40.5 | ― | ― | ― | ― |
製品仕様
標準仕様
| 型式 | ARM5A | |
|---|---|---|
| 減圧弁構造 | 直動式 | |
| 受圧方式 | ピストン式 | |
| リリーフ構造 | 標準 | リリーフタイプ |
| 準標準 | ノンリリーフタイプ | |
| 逆流機能 | あり（アンバランス式） | |
| IN側チューブ外径 | φ6,φ8,φ1/4",φ5/16" | |
| OUT側チューブ外径 | φ4,φ6,φ5/32",φ1/4" | |
| 保証耐圧力 | 1.5MPa | |
| 最高使用圧力 | 1.0MPa | |
| 設定圧力範囲 | 標準 | 0.05～0.7MPa |
| 準標準 | 0.05～0.35MPa（低圧タイプ） | |
| 使用流体 | 空気 | |
| 周囲温度および使用流体温度 | 5～60℃ | |
注）逆流で使用する場合、設定圧力は0.1MPa以上でご使用ください。
構造図（集中給気仕様レギュレータブロック）
| 番号 | 部品名 | 材質 |
|---|---|---|
| 1 | ボディ（集中給気用） | PBT |
| 2 | ボンネット | PBT |
| 3 | ハンドル | POM |
| 4 | バルブ | HNBR・アルミニウム合金 |
| 5 | ピストンアセンブリ | POM・NBR |
| 6 | 調圧スクリュアセンブリ | ― |
| 7 | 調圧スプリング | ステンレス鋼 |
| 8 | バルブスプリング | ステンレス鋼 |
| 9 | バルブガイド | 黄銅、無電解ニッケルめっき付 |
| 番号 | 部品名 | 材質 | 数量 | 部品番号 |
|---|---|---|---|---|
| A | Oリング | NBR | 1 | 136019 |
| B | 継手アセンブリ | ― | 1 | デジタルカタログP.988参照 |
| C | ポートプラグ | PBT・HNBR | 1 | デジタルカタログP.989参照 |
| D | クリップ | ステンレス鋼 | 3 | 136010 |
DINレール外形図
単位：mm
DINレール L寸法表
単位：mm
L=12.5×n+10.5
| 記号 | 11 |
|---|---|
| L寸法 | 148 |
DINレール 型式表示方法
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
495円 ( 545円 ) | 19日目 |
495円 ( 545円 ) | 19日目 |
495円 ( 545円 ) | 19日目 |
586円 ( 645円 ) | 19日目 |
586円 ( 645円 ) | 19日目 |
586円 ( 645円 ) | 19日目 |
632円 ( 695円 ) | 19日目 |
723円 ( 795円 ) | 19日目 |
723円 ( 795円 ) | 19日目 |
768円 ( 845円 ) | 19日目 |
495円 ( 545円 ) | 19日目 |
495円 ( 545円 ) | 19日目 |
1,358円 ( 1,494円 ) | 19日目 |
1,830円 ( 2,013円 ) | 19日目 |
1,343円 ( 1,477円 ) | 19日目 |
1,879円 ( 2,067円 ) | 19日目 |
1,476円 ( 1,624円 ) | 19日目 |
1,984円 ( 2,182円 ) | 19日目 |
1,830円 ( 2,013円 ) | 19日目 |
1,358円 ( 1,494円 ) | 19日目 |
1,828円 ( 2,011円 ) | 19日目 |
1,411円 ( 1,552円 ) | 19日目 |
1,858円 ( 2,044円 ) | 19日目 |
1,568円 ( 1,725円 ) | 19日目 |
1,984円 ( 2,182円 ) | 19日目 |
1,475円 ( 1,623円 ) | 9日目 |
1,984円 ( 2,182円 ) | 19日目 |
1,343円 ( 1,477円 ) | 19日目 |
1,858円 ( 2,044円 ) | 19日目 |
3,559円 ( 3,915円 ) | 19日目 |
3,573円 ( 3,930円 ) | 19日目 |
3,668円 ( 4,035円 ) | 19日目 |
2,933円 ( 3,226円 ) | 9日目 |
3,034円 ( 3,337円 ) | 19日目 |
3,111円 ( 3,422円 ) | 19日目 |
2,945円 ( 3,240円 ) | 19日目 |
2,860円 ( 3,146円 ) | 19日目 |
1,878円 ( 2,066円 ) | 19日目 |
1,964円 ( 2,160円 ) | 19日目 |
3,480円 ( 3,828円 ) | 19日目 |
3,668円 ( 4,035円 ) | 19日目 |
3,574円 ( 3,931円 ) | 19日目 |
3,668円 ( 4,035円 ) | 19日目 |
2,859円 ( 3,145円 ) | 19日目 |
2,946円 ( 3,241円 ) | 19日目 |
3,111円 ( 3,422円 ) | 19日目 |
3,750円 ( 4,125円 ) | 19日目 |
2,860円 ( 3,146円 ) | 19日目 |
2,500円 ( 2,750円 ) | 19日目 |
1,878円 ( 2,066円 ) | 19日目 |
3,613円 ( 3,974円 ) | 19日目 |
3,038円 ( 3,342円 ) | 9日目 |
3,078円 ( 3,386円 ) | 19日目 |
3,433円 ( 3,776円 ) | 19日目 |
3,613円 ( 3,974円 ) | 19日目 |
3,708円 ( 4,079円 ) | 19日目 |
3,850円 ( 4,235円 ) | 19日目 |
3,038円 ( 3,342円 ) | 19日目 |
3,139円 ( 3,453円 ) | 19日目 |
3,481円 ( 3,829円 ) | 19日目 |
