表面電位センサモニタ IZE11シリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 8,918円～10,224円

税込単価: 9,810円～11,246円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

イオナイザノズルタイプ IZN10Eシリーズ

通常価格(税別)： 883円 (税込価格：971円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

SMC

イオナイザファンタイプ IZF10・IZF10Rシリーズ

通常価格(税別)： 1,773円 (税込価格：1,950円)

通常出荷日：在庫品1日目

縦横密着取り付けが可能な表面電位センサモニタ。【特長】・設定最小単位：0.00...

詳細情報を確認する

種類
関連部品

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

取り扱い説明書はこちら

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

電源･出力接続ケーブル

ブラケット付き

パネルマウントアダプタ付き

製品仕様

外観

コネクタ接続

縦横密着取り付け可能でパネルカット工数の削減が可能

赤と緑の2色表示で4パターンの表示色の設定が可能

パターン	ON	OFF
（1）	赤	緑
（2）	緑	赤
（3）	赤	赤
（4）	緑	緑

センサ接続用コネクタの構造図

センサ接続用コネクタの端子名

PIN番号1：DC（+）
PIN番号2：N.C.
PIN番号3：DC（-）
PIN番号4：IN（1～5V）

各部の名称

仕様

型番			IZE11□
接続センサ			IZD10-110	IZD10-510
定格測定範囲			-0.4kV～+0.4kV^注1）	-20kV～+20kV^注2）
設定測定距離			10～50mm	25～75mm
電源電圧			DC21.6～26.4V（DC24V±10%以下、逆接保護付）
消費電流			50mA以下（ただし、センサ部消費電流を除く）
センサ入力			DC1～5V（入力インピーダンス：1MΩ）
-	入力数		1入力
	入力保護		過電圧保護付（ただし、電圧26.4Vまで対応）
	応差		ヒステリシスモード：可変ウインドコンパレータモード：可変
スイッチ出力			NPNまたはPNPオープンコレクタ 2出力
-	最大負荷電流		80mA
	最大印加電圧		DC30V（NPN出力時）
	残留電圧		1V以下（負荷電流80mA時）
	短絡保護		短絡保護付
	応答時間（センサ応答時間含む）		100ms以下チャタリング防止機能時、応答時間500ms、1s、2s以下
アナログ出力	電圧出力		出力電圧：1～5V（定格測定範囲にて）、出力インピーダンス：約1kΩ
	-	精度（対表示値）（25℃）	±1%F.S.
	電流出力		電流出力：4～20mA（定格測定範囲にて）最大負荷インピーダンス：600Ω（DC24V時）、最小負荷インピーダンス：50Ω
	-	精度（対表示値）（25℃）	±1%F.S.
	応答時間（センサ応答時間含む）		200ms（フィルタなし）、1.5s（フィルタあり）以下
表示方法			3+1/2桁 7セグメント表示器、2色表示（赤色／緑色）、サンプリング周期：5回/1sec
動作表示灯			OUT1：ON時点灯（緑色）、OUT2：ON時点灯（赤色）
耐環境	保護構造		IP40
	使用温度範囲		動作時：0～+50℃、保存時：-10～+60℃（ただし、凍結および結露しないこと）
	使用湿度範囲		動作時・保存時：35～85%R.H.（ただし、結露しないこと）
	耐電圧		AC1,000V 1分間モニタ単体において充電部一括と筐体間
	絶縁抵抗		50MΩ以上（DC500Vメガにて）、モニタ単体において充電部一括と筐体間
	耐振動		10～150Hz 複振幅1.5mmまたは加速度98m/s²の小さいほうにてX, Y, Z各方向2時間（無通電）
	耐衝撃		100m/s²X, Y, Z各方向3回（無通電）
温度特性			±0.5%F.S.（25℃基準）
接続方式			電源、出力接続：5Pコネクタ、センサ接続：4Pコネクタ
材質			フロントケース：PBT、リアケース：PBT
質量	電源・出力接続ケーブル含まず		30g
規格			CEマーキング、UL（CSA）対応

注1）帯電物とセンサの距離25mm時の定格値
注2）帯電物とセンサの距離50mm時の定格値

注意・禁止事項

注意事項

※ ご使用の前に必ずカタログの「安全上のご注意につきまして」「共通／製品個別注意事項」をご確認ください。
※ 画像は代表画像です。実際の商品とは異なる場合があります。
※ 上記以外の情報につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

IZE110-LDC

IZE112-LAC

IZE113-LC

付属品・オプション/個別手配	入出力仕様	コネクタオプション	最小発注数量

電源･出力接続ケーブル／パネルマウントアダプタ＋前面保護カバー	NPNオープンコレクタ2出力＋アナログ出力1-5V	センサ接続用コネクタ付	1個
電源･出力接続ケーブル／ブラケット	PNPオープンコレクタ2出力＋アナログ出力1-5V	センサ接続用コネクタ付	1個
電源･出力接続ケーブル	PNPオープンコレクタ2出力＋アナログ出力4-20mA	センサ接続用コネクタ付	1個

通常単価(税別) (税込単価)	通常出荷日

8,918円 ( 9,810円 )	6日目
10,224円 ( 11,246円 )	6日目
9,964円 ( 10,960円 )	11日目

詳細情報

基本情報

基本情報

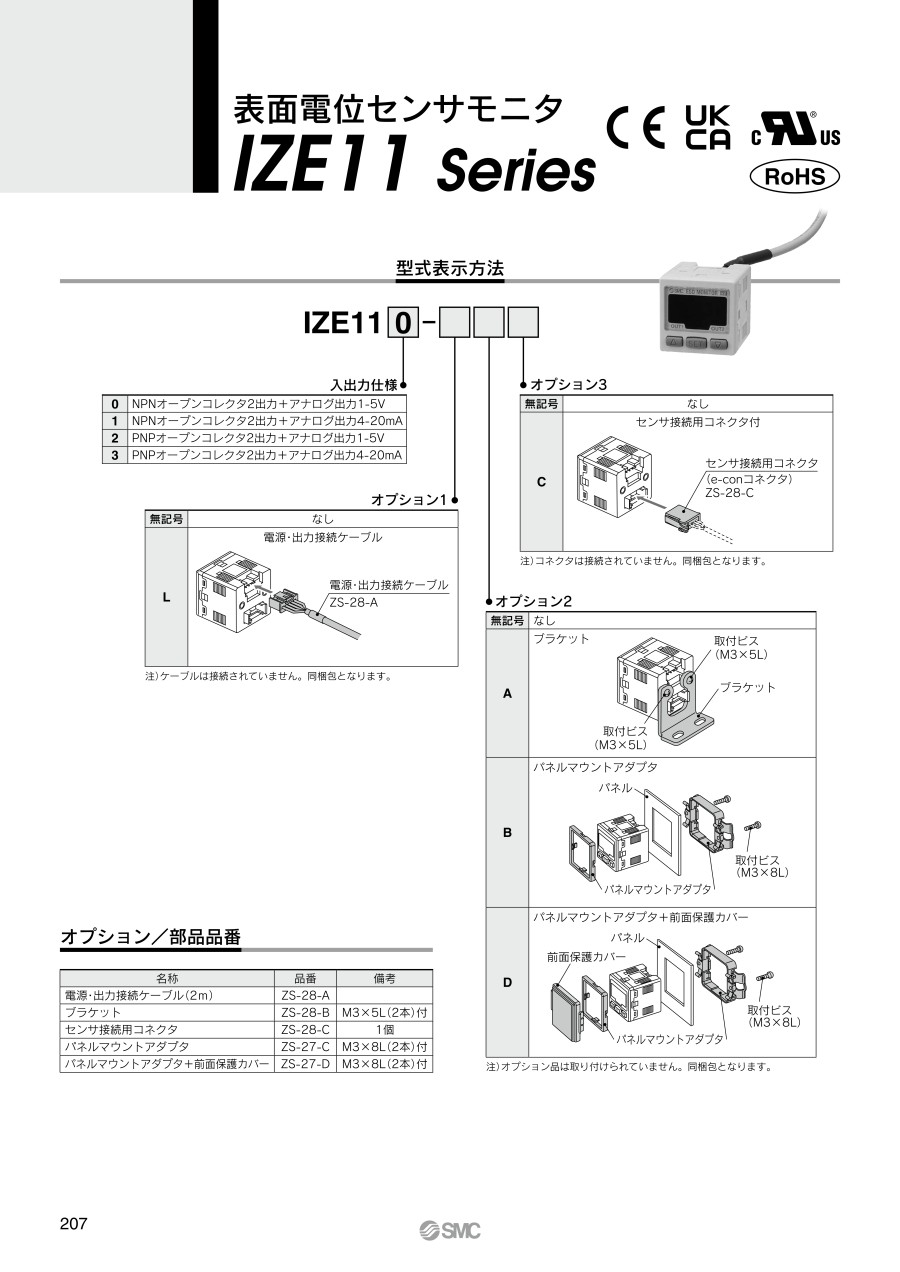

縦横密着取り付けが可能な表面電位センサモニタ。
【特長】
・設定最小単位：0.001kV（±0.4kV時）、0.1kV（±20kV時）
・表示精度：±0.5％F.S.±1digit
・検出距離補正機能（1mm刻みで調整可能）
・レンジ切換により、2つのセンサ（±0.4kV、±20kV）に対応
・2色表示（赤/緑）
・コネクタ接続
・ピーク値、ボトム値表示
・キーロック機能
