表面電位センサ IZD10シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
単位：mm
外形図1
外形図2
外形図3

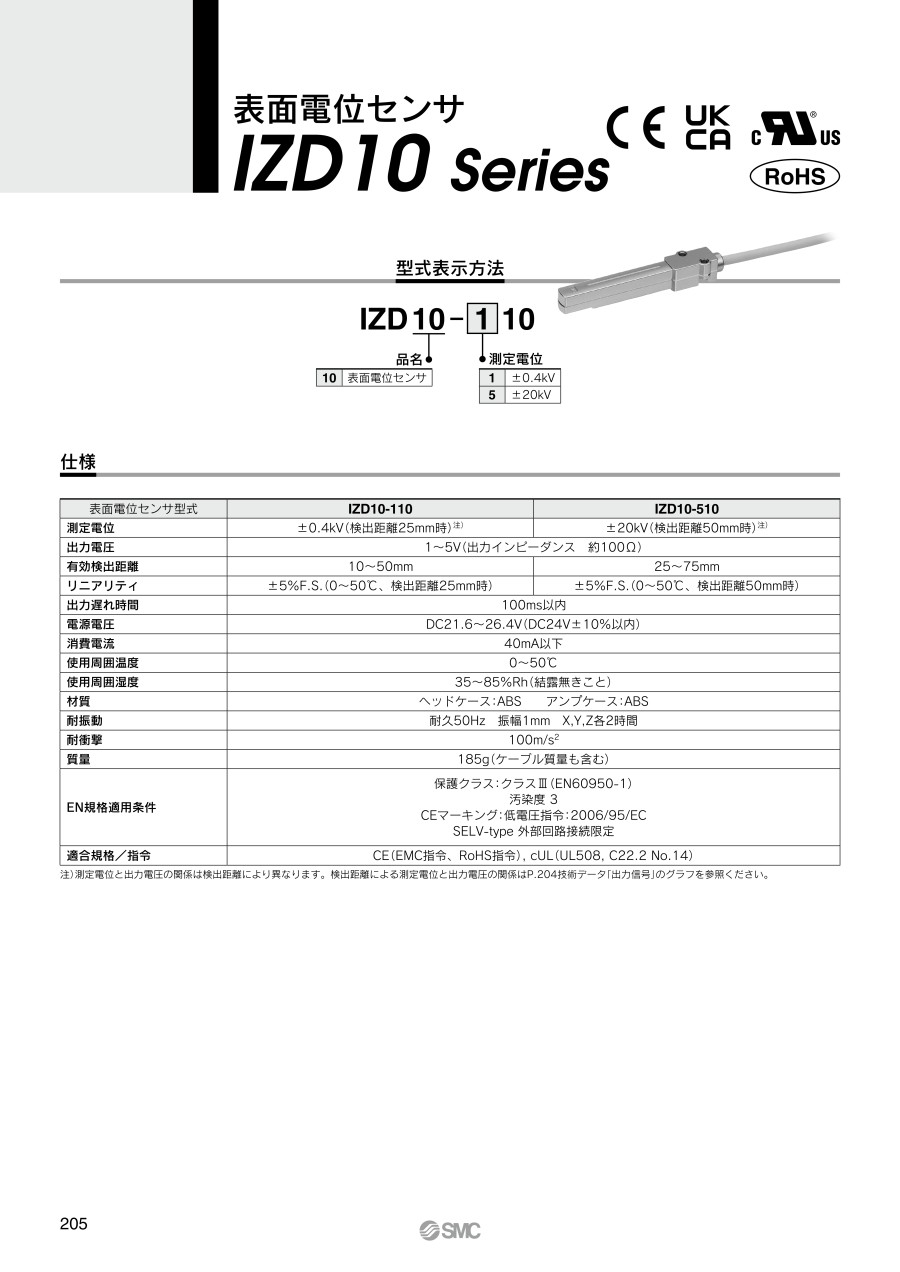

製品仕様
| 型番 | IZD10-110 | IZD10-510 |
|---|---|---|
| 測定電位 | ±0.4kV（検出距離25mm時）注） | ±20kV（検出距離50mm時）注） |
| 出力電圧 | 1～5V（出力インピーダンス 約100Ω） | |
| 有効検出距離 | 10～50mm | 25～75mm |
| リニアリティ | ±5%F.S.（0～50℃、検出距離25mm時） | ±5%F.S.（0～50℃、検出距離50mm時） |
| 出力遅れ時間 | 100ms以内 | |
| 電源電圧 | DC21.6～26.4V（DC24V±10%以内） | |
| 消費電流 | 40mA以下 | |
| 使用周囲温度 | 0～50℃ | |
| 使用周囲湿度 | 35～85%Rh（結露無きこと） | |
| 材質 | ヘッドケース：ABS アンプケース：ABS | |
| 耐振動 | 耐久50Hz 振幅1mm X, Y, Z各2時間 | |
| 耐衝撃 | 100m/s2 | |
| 質量 | 185g（ケーブル質量も含む） | |
| EN規格適用条件 | 保護クラス：クラスIII（EN60950-1） 汚染度 3 CEマーキング：低電圧指令：2006/95/EC SELV-type 外部回路接続限定 | |
| EMC指令 | 2004/108/EC | |
| UL規格 | UL508 | |
注）測定電位と出力電圧の関係は検出距離により異なります。検出距離による測定電位と出力電圧の関係はカタログの技術データ「出力信号」のグラフを参照ください。
接続回路と配線表
接続回路と配線表に従ってリード線を配線する。
| リード線被覆色 | 内容 | 機能 |
|---|---|---|
| 茶色 | DC（+） | 電源 DC24V |
| 青色 | DC（-） | 電源 0V |
| 白色 | センサ出力 | 1～5Vのアナログ出力 |
- ※ 必ず接地してください。GNDは必ず抵抗値100Ω以下で接地としてください。またセンサ駆動用電源は専用電源とすることを推奨します。この電源にセンサ関連以外の機器を接続していると、センサヘッドへ静電気が放電した際やGNDへノイズが混入した際に、他に接続している機器の誤作動や破損等を誘発する可能性があります。
注）外部機器接続側のケーブルを短く切断して使用する場合、シールド線を接続しないでください（シールド線はアンプケースと共通になっていますので、アンプケース側でFGを取るようにしてください）。 - ※ （ ）内は専用ケーブルのリード線被覆色を示します。
商品特長詳細
出力信号
表面電位センサで帯電物の電位を測定する場合、センサの設置距離により測定する帯電電位と出力電圧の関係は異なる。設置距離による表面電位センサの出力電圧と検出した帯電電位の関係は下図の通り。（※図中の設置距離とは、測定対象物と表面電位センサの距離を示します。）
■設置距離におけるセンサ出力と帯電電位の関係
IZD10-110
IZD10-510
検出範囲
IZD10シリーズ
IZD10シリーズの各部名称
■IZD10-110（測定電位±0.4kV）
| 設置距離（mm） | 検出範囲（mm） |
|---|---|
| 10 | 45 |
| 20 | 85 |
| 25 | 100 |
| 30 | 120 |
| 40 | 150 |
| 50 | 180 |
■IZD10-510（測定電位±20kV）
| 設置距離（mm） | 検出範囲（mm） |
|---|---|
| 25 | 100 |
| 30 | 120 |
| 40 | 150 |
| 50 | 180 |
| 60 | 205 |
| 70 | 225 |
| 75 | 235 |
注意・禁止事項
- ※ 画像は代表画像です。実際の商品とは異なる場合があります。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
詳細情報
基本情報
ワークの帯電電位を検出し、アナログ電圧を出力する表面電位センサ。
【特長】
・静電気管理は"実態"を確認する事が重要です
・幅広い帯電電位測定が可能
・小型で、取り付け易い形状
・設置距離（IZD10-110）：10～50mm（±0.4kV 設置距離25mm時）
・設置距離（IZD10-510）：25～75mm（±20kV 設置距離50mm時）
