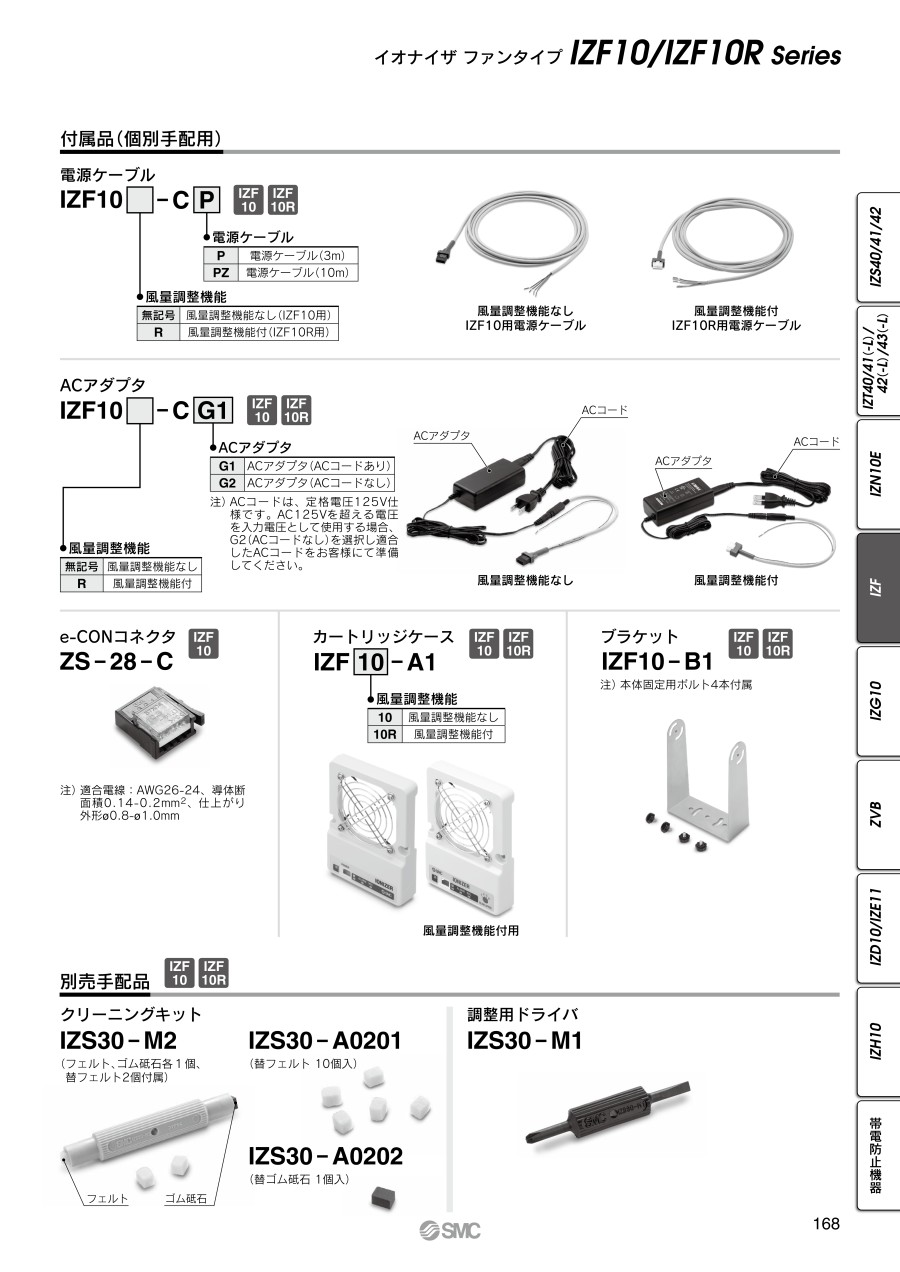

~mm付属品・オプション/個別手配
~mm- 電源ケーブル（3m）付属
- 電源ケーブル（3m）付属／ブラケット付属
- 電源ケーブル（3m）／風量調整機能あり
- 電源ケーブル（3m）／風量調整機能なし
- 電源ケーブル（10m）付属
- 電源ケーブル（10m）付属／ブラケット付属
- 電源ケーブル（10m）／風量調整機能あり
- 電源ケーブル（10m）／風量調整機能なし
- ACアダプタ（ACコードあり）付属
- ACアダプタ（ACコードあり）付属／ブラケット付属
- ACアダプタ（ACコードあり）／風量調整機能あり
- ACアダプタ（ACコードあり）／風量調整機能なし
- ACアダプタ（ACコードなし）付属
- ACアダプタ（ACコードなし）付属／ブラケット付属
- ACアダプタ（ACコードなし）／風量調整機能あり
- ACアダプタ（ACコードなし）／風量調整機能なし
- e-conコネクタ
- e-conコネクタ／ブラケット付属
- なし
- カートリッジケース／風量調整機能あり
- カートリッジケース／風量調整機能なし
- ブラケット付属
- ブラケット／風量調整機能なし
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 6日以内
- 19日以内
イオナイザ ファンタイプ IZF10・IZF10Rシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,773円～47,765円特別価格
- 税込単価
- 1,950円～52,542円特別価格
シンプル機能で小型ファンタイプのイオナイザ。【特長】・高速除電・エミッタ汚れ検...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
未確定：候補が74型番あります。
商品情報
外形図
単位：mm
IZF10シリーズ
IZF10Rシリーズ
IZF10／IZF10Rシリーズ（側面）
IZF10／IZF10Rシリーズ（背面）
IZF10／IZF10Rシリーズ（上部）
IZF10／IZF10Rシリーズの可変角度
ブラケット取り外け時
製品仕様
| 型番 | IZF10-□□ | IZF10-L-□□ | IZF10R-□□ | IZF10-P-□□ | IZF10-LP-□□ | IZF10R-P-□□ |
|---|---|---|---|---|---|---|
| 最大風量 | 0.66m3/min | 0.46m3/min | 0.80m3/min（最大） | 0.66m3/min | 0.46m3/min | 0.80m3/min（最大） |
| イオン発生方式 | コロナ放電式 | |||||
| 電圧印加方式 | DC方式 | |||||
| 印加電圧 | ±5kV | |||||
| オフセット電圧（イオンバランス）注） | ±13V以内 | |||||
| 電源電圧 | DC21.6～26.4V（DC24V ±10%以内） | |||||
| 消費電流 | 220mA以下 | 140mA以下 | 270mA以下 | 250mA以下 | 170mA以下 | 270mA以下 |
| スイッチ出力 | NPNオープンコレクタ出力 最大負荷電流：80mA 残留電圧：1V以下（負荷電流80mA時） 最大印加電圧：DC26.4V | NPNオープンコレクタ出力 最大負荷電流：150mA 残留電圧：1V以下（負荷電流150mA時） 最大印加電圧：DC26.4V | PNPオープンコレクタ出力 最大負荷電流：80mA 残留電圧：1V以下（負荷電流80mA時） | PNPオープンコレクタ出力 最大負荷電流：150mA 残留電圧：1V以下（負荷電流150mA時） | ||
| 周囲温度 | 使用時：0～50℃、保存時：-10～+60℃ | |||||
| 周囲湿度 | 使用時、保存時：35～80%RH（結露なきこと） | |||||
| 材質 | ケース：ABS､ステンレス､エミッタ：タングステン | |||||
| 質量 | 280g（ブラケット付360g） | 260g（ブラケット付340g） | 280g（ブラケット付360g） | 260g（ブラケット付340g） | ||
| 適合規格／指令 | CE（EMC指令：2004/108/EC） | CE（EMC指令：2014/30/EU） | CE（EMC指令：2004/108/EC） | CE（EMC指令：2014/30/EU） | ||
注）ANSI/ESD-STM3.1-2006規格準拠
ACアダプタ（IZF10/10R-CG1、IZF10/10R-CG2）
| 入力電圧 | AC100V～240V、50／60Hz |
|---|---|
| 出力電圧 | DC24V |
| 出力電流 | 1A max |
| 使用周囲温度 | 0～40℃、保存時：-20～+65℃ |
| 使用周囲湿度 | 使用時、保存時：10～90%RH（結露なきこと） |
| 適合規格／指令 | CE／cUL |
表示設定部名称
| No. | 名称 | パネル表示名 | 種類 | 内容 |
|---|---|---|---|---|
| 1 | 電源スイッチ | - | スイッチ | 電源ON／OFFを行う。 |
| 2 | 電源表示 | - | LED（緑／橙） | 電源供給中は緑点灯し、高電圧異常時や出力信号過電流時は橙点灯す。 |
| 3 | 異常表示 | ALARM | LED（赤） | 高電圧異常が100ms以上発生した際に赤点灯する。 |
| 4 | メンテナンス表示 | NDL | LED（緑） | エミッタの汚れや摩耗時に緑点灯する。 |
| 5 | 風量調整注） | BLOW SPEED | ロータリスイッチ | ファンの風量調整に使用。 |
| 6 | バランス調整 | - | トリマ | オフセット電圧（イオンバランス）の調整に使用。 |
| 7 | 電源コネクタ | - | コネクタ | 電源ケーブルまたはACアダプタを接続。 |
注）IZF10Rのみ
アラーム内容
| アラーム名 | 異常時の出力信号注） | 点灯LED | アラーム発生後の動作 | 内容 | 問題解決後の異常解除方法 |
|---|---|---|---|---|---|
| 高電圧異常 | 異常信号OFF （B接点） | 電源表示 （橙） 異常表示 （赤） | 停止 | 高電圧の異常放電が100ms以上発生 | 電源再投入 |
| 出力信号過電流 | 過電流発生信号OFF | 電源表示 （橙） | 継続 | 出力回路に過電流が発生 | 自動復帰 |
| メンテナンス警告 | メンテナンス信号ON （A接点） | メンテナンス表示 （緑） | 継続 | エミッタの汚れや摩耗により静電気除去能力が低下 | 電源再投入 |
注）NPN／PNPオープンコレクタ出力
配線表
コネクタ刻印番号の位置
| ピン番号 | 信号名 | 内容 |
|---|---|---|
| 1 | DC+24V | 電源を接続。 |
| 2 | 0V | |
| 3 | F.G. | オフセット電圧の基準電位をとるため必ず接地抵抗100Ω以下で接地。 |
| 4 | 異常信号 | 高電圧異常時、出力信号過電流時にOFFにする（正常時はON）。 |
注意・禁止事項
- ※ 本製品は一般的なFA機器への使用を意図しています。
- ※ 規定の電圧、温度範囲でご使用ください。仕様以外の電圧で使用すると誤動作、破損および、感電や火災の原因となります。
- ※ 本製品は防爆構造ではありません。粉塵爆発の起きる可能性のある場所、可燃性ガスまたは爆発性ガスの雰囲気では絶対に使用しないでください。火災の原因となります。
- ※ ご使用の前に必ずカタログの「安全上のご注意につきまして」「製品個別注意事項」をご確認ください。
- ※ 画像は代表画像です。実際の商品とは異なる場合があります。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
32,583円 ( 35,841円 ) | 在庫品1日目当日出荷可能 |
6,594円 ( 7,253円 ) | 19日目 |
31,813円 ( 34,994円 ) | 在庫品1日目当日出荷可能 |
1,773円 ( 1,950円 ) | 在庫品1日目当日出荷可能 |
7,145円 ( 7,860円 ) | 在庫品1日目当日出荷可能 |
6,289円 ( 6,918円 ) | 6日目 |
3,139円 ( 3,453円 ) | 6日目 |
6,289円 ( 6,918円 ) | 19日目 |
26,148円 ( 28,763円 ) | 19日目 |
28,247円 ( 31,072円 ) | 19日目 |
29,295円 ( 32,225円 ) | 19日目 |
30,344円 ( 33,378円 ) | 19日目 |
26,148円 ( 28,763円 ) | 19日目 |
28,247円 ( 31,072円 ) | 19日目 |
26,144円 ( 28,758円 ) | 19日目 |
27,354円 ( 30,089円 ) | 19日目 |
31,394円 ( 34,533円 ) | 19日目 |
34,544円 ( 37,998円 ) | 19日目 |
31,395円 ( 34,535円 ) | 19日目 |
33,494円 ( 36,843円 ) | 19日目 |
33,494円 ( 36,843円 ) | 19日目 |
29,295円 ( 32,225円 ) | 6日目 |
30,255円 ( 33,281円 ) | 6日目 |
28,494円 ( 31,343円 ) | 19日目 |
27,354円 ( 30,089円 ) | 19日目 |
31,394円 ( 34,533円 ) | 19日目 |
34,544円 ( 37,998円 ) | 19日目 |
33,557円 ( 36,913円 ) | 19日目 |
40,891円36,801円 ( 40,481円 ) | 19日目 |
33,494円 ( 36,843円 ) | 19日目 |
26,144円 ( 28,758円 ) | 6日目 |
28,245円 ( 31,070円 ) | 19日目 |
29,295円 ( 32,225円 ) | 6日目 |
30,344円 ( 33,378円 ) | 6日目 |
28,998円 ( 31,898円 ) | 19日目 |
27,581円 ( 30,339円 ) | 19日目 |
25,703円 ( 28,273円 ) | 19日目 |
27,354円 ( 30,089円 ) | 19日目 |
32,442円 ( 35,686円 ) | 19日目 |
34,544円 ( 37,998円 ) | 6日目 |
31,907円 ( 35,098円 ) | 19日目 |
33,557円 ( 36,913円 ) | 19日目 |
31,907円 ( 35,098円 ) | 19日目 |
33,494円 ( 36,843円 ) | 19日目 |
31,394円 ( 34,533円 ) | 19日目 |
38,422円 ( 42,264円 ) | 在庫品1日目当日出荷可能 |
31,395円 ( 34,535円 ) | 19日目 |
33,494円 ( 36,843円 ) | 19日目 |
33,494円 ( 36,843円 ) | 6日目 |
32,983円 ( 36,281円 ) | 在庫品1日目当日出荷可能 |
6,872円 ( 7,559円 ) | 19日目 |
34,714円 ( 38,185円 ) | 19日目 |
7,628円 ( 8,391円 ) | 在庫品1日目当日出荷可能 |
6,738円 ( 7,412円 ) | 6日目 |
3,169円 ( 3,486円 ) | 19日目 |
6,604円 ( 7,264円 ) | 19日目 |
36,308円32,677円 ( 35,945円 ) | 19日目 |
38,424円34,581円 ( 38,039円 ) | 19日目 |
31,459円 ( 34,605円 ) | 19日目 |
33,111円 ( 36,422円 ) | 6日目 |
詳細情報
基本情報
シンプル機能で小型ファンタイプのイオナイザ。
【特長】
・高速除電
・エミッタ汚れ検知が可能
・アラーム機能付き高電圧異常、メンテナンス警告
・風量調整機能なし（IZF10）/風量調整機能付き（IZF10R）
・出力仕様：NPN出力（無記号）/PNP出力（P）
・ブラケット：なし（無記号）/ブラケット付属（B）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。 - CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
イオナイザ ファンタイプ IZF21・IZF31シリーズ
イオナイザ（ファンタイプ）となります。広範囲の除電に適しています。風量調整つまみで10段階の調整ができ、つまみは不用意な変更防止のため取り外しも可能です。厚さ40mmと薄形で、高速除電の製品です。
SMC
イオナイザ IZS40・IZS41・IZS42シリーズ
イオナイザ（バータイプ）となります。スタンダードタイ・フィードバックセンサタイプ・デュアルAC方式タイプの3種類からお選びいただけます。ローメンテナンスなエミッタカートリッジを採用しています。
イオナイザ ファンタイプ IZF10・IZF10Rシリーズのレビュー
客先の静電気除去テスト
5
5.02022/05/11
静電気に悩まされている生産ラインの客先に持ちこんでテストを実施しました。
この機器を設置する前とあとで静電気の電圧を測定...もっと読む
1人が参考にしています。
レコード鑑賞時に使用
5
5.02019/12/31
レコード再生時に本装置を使用することにより、静電気の発生が抑えられたせいか ホコリ等の付着量が少なくなり、掃除の手間が省...もっと読む
1人が参考にしています。
よくあるご質問（FAQ）
Qイオナイザ：IZ□シリーズのエミッタとは何か？
A
電極針を指します。静電気除去機器に関するJIS用語制定に伴い、『電極針』の表現を『エミッタ』に統一しました。
QIZF10(R)シリーズの製品裏面にあるトリマの用途は？
A
オフセット電圧（イオンバランス）調整用のトリマです。IZF21/31シリーズは、製品表面にADJUSTと表示されています。
オフセット電圧（イオンバランス）の調整については、取扱説明書をご確認ください。
オフセット電圧（イオンバランス）の調整については、取扱説明書をご確認ください。
