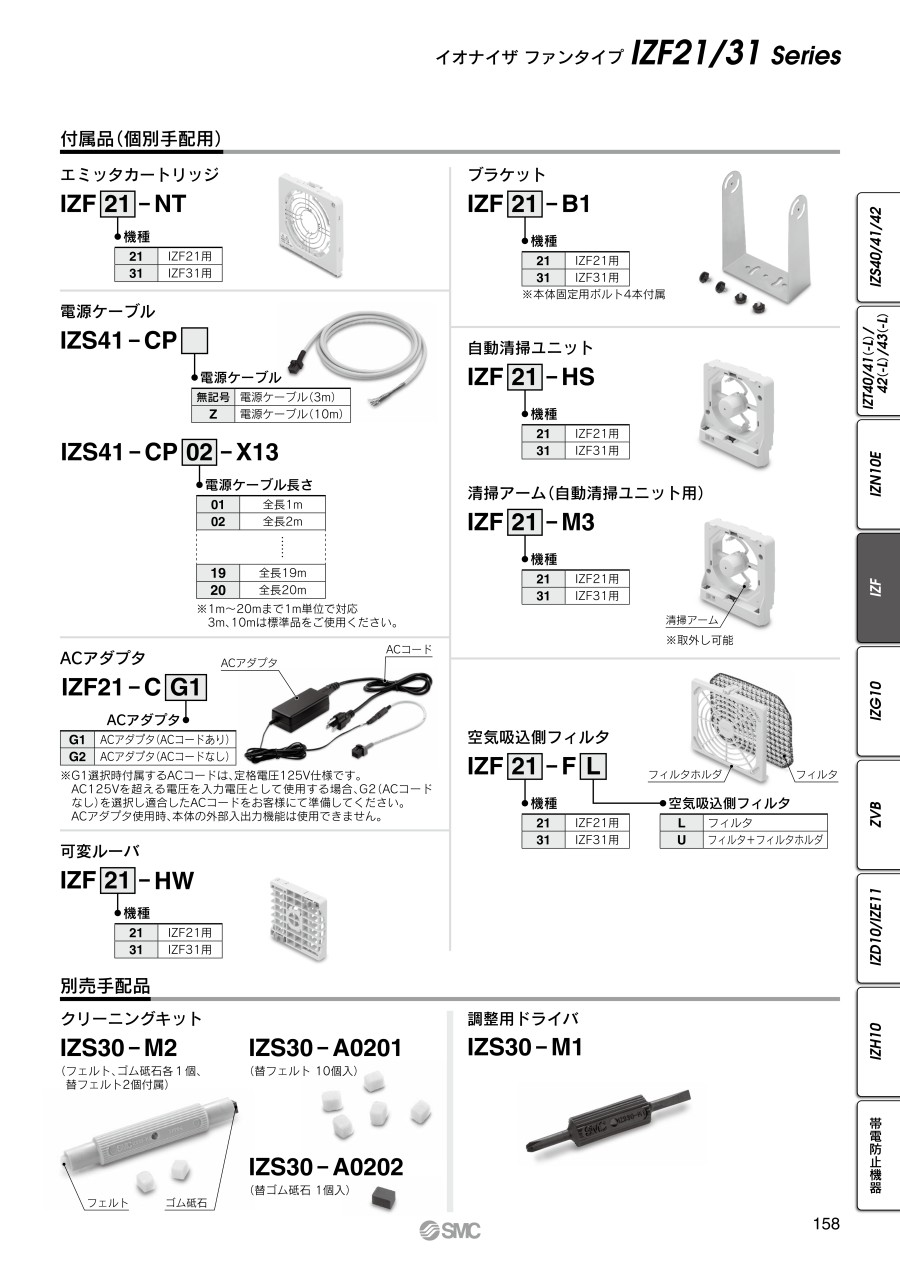

~mm付属品・オプション/個別手配
~mm- クリーニングキット（替ゴム砥石 1個入）
- クリーニングキット（フェルト、ゴム砥石各1個、替フェルト2個付属）
- フィルタ付属/電源ケーブル（3m）付属
- フィルタ付属/電源ケーブル（3m）付属/ブラケット付属
- 電源ケーブル（3m）付属
- 電源ケーブル（3m）付属/ブラケット付属
- クリーニングキット（替フェルト 10個入）
- フィルタ付属/電源ケーブル（10m）付属
- フィルタ付属/電源ケーブル（10m）付属/ブラケット付属
- 電源ケーブル（10m）付属
- 電源ケーブル（10m）付属/ブラケット付属
- ACアダプタ（ACコードあり）
- ACアダプタ（ACコードあり）付属
- ACアダプタ（ACコードあり）付属/ブラケット付属
- ACアダプタ（ACコードなし）
- ACアダプタ（ACコードなし）付属
- ACアダプタ（ACコードなし）付属/ブラケット付属
- なし
- エミッタカートリッジ
- フィルタ付属
- フィルタ付属/ACアダプタ（ACコードあり）付属
- フィルタ付属/ACアダプタ（ACコードあり）付属/ブラケット付属
- フィルタ付属/ACアダプタ（ACコードなし）付属
- フィルタ付属/ACアダプタ（ACコードなし）付属/ブラケット付属
- フィルタ付属/ブラケット付属
- ブラケット
- ブラケット付属
- 可変ルーバ
- 清掃アーム（自動清掃ユニット用）
- 空気吸込側フィルタ
- 空気吸込側フィルタ+フィルタホルダ
- 自動清掃ユニット
- 調整用ドライバ
自動清掃ユニット・ルーバ
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 6日以内
- 9日以内
- 19日以内
イオナイザ ファンタイプ IZF21・IZF31シリーズ
- 通常単価(税別)
- 272円～112,096円
- 税込単価
- 299円～123,306円
広範囲に高速除電可能な風量調整機能付きのイオナイザ。【特長】・可変ルーバにより...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が236型番あります。
商品情報
外形図
単位：mm
IZF21-□-□□□□
ブラケット／IZF21-□-□B□□
IZF31-□-□□□□
ブラケット／IZF31-□-□B□□
製品仕様
IZF21
| 型番 | IZF21-□ | IZF21-P | IZF31-□ | IZF31-P | |
|---|---|---|---|---|---|
| NPN | PNP | NPN | PNP | ||
| 最大風量 | 1.8m3/min | 4.4m3/min | |||
| 印加電圧 | ±5kV | ||||
| イオン発生方式 | コロナ放電式 | ||||
| 電圧印加方式 | DC方式 | ||||
| オフセット電圧（イオンバランス）注） | ±5V | ||||
| 電源電圧 | DC21.6～26.4V（DC24V±10%以内） | ||||
| 消費電流 | 0.9A以下 | 1.3A以下 | |||
| 入力信号 | イオナイザ停止信号 | 0Vと接続 電圧範囲：DC5V以下 消費電流：5mA以下 | +24Vと接続 電圧範囲：DC19V～電源電圧 消費電流：5mA以下 | 0Vと接続 電圧範囲：DC5V以下 消費電流：5mA以下 | +24Vと接続 電圧範囲：DC19V～電源電圧 消費電流：5mA以下 |
| クリーニング入力信号 | |||||
| 出力信号 | メンテナンス信号 | 最大負荷電流100mA 残留電圧：1V以下 （負荷電流100mA時） 最大印加電圧：DC26.4V | 最大負荷電流：100mA 残留電圧：1V以下 （負荷電流100mA時） | 最大負荷電流100mA 残留電圧：1V以下 （負荷電流100mA時） 最大印加電圧：DC26.4V | 最大負荷電流：100mA 残留電圧：1V以下 （負荷電流100mA時） |
| 異常信号 | |||||
| 使用周囲温度 | 使用時：0～+50℃ 保存時：-10～+60℃ | ||||
| 使用周囲湿度 | 使用時、保存時：35～80%RH（結露なきこと） | ||||
| 材質 | ケース：ABS/PBT／ステンレス エミッタ：タングステン | ||||
| 耐衝撃 | 100m/s2 | ||||
| 適合規格／指令 | CE（EMC指令：2014/30/EU） | ||||
注）ANSI/ESD-STM3.1-2006規格準拠
製品仕様
| 入力電圧 | AC100V～240V、50／60Hz |
|---|---|
| 出力電圧 | DC24V |
| 出力電流 | 1.9A max |
| 使用周囲温度 | 0～+40℃、保存時：-20～+65℃ |
| 使用周囲湿度 | 使用時、保存時：5～95%RH（結露なきこと） |
| 質量 | 375g（ACケーブル、接合コネクタ含） |
| 適合規格／指令 | CE／cUL |
質量表
| - | IZF21 | IZF31 |
|---|---|---|
| 本体 | 430g | 605g |
| ブラケット | 146g | 220g |
| 自動清掃ユニット | 96g | 127g |
| ルーバ | 33g | 58g |
| フィルタ | 15g | 26g |
表示設定部名称
| 番号 | 名称 | パネル表示名 | 種類 | 内容 |
|---|---|---|---|---|
| 1 | 電源スイッチ | POWER | スイッチ | 電源ON／OFFを行います。 |
| 2 | 電源表示 | PWR | LED （緑／赤） | 緑点灯…電源ON時 緑点滅…電源異常時 赤点滅…CPU異常時 |
| 3 | 除電運転／高電圧異常 | ION／HV | LED （緑／赤） | 緑点灯…除電運転中 赤点灯…高電圧異常時 赤点滅…CPU異常時 |
| 4 | 異常表示 | ALM | LED（赤） | 赤点灯…ファンモータ異常時／自動清掃異常時 赤点滅…CPU異常時 |
| 5 | メンテナンス表示 | NDL | LED （緑／赤） | 緑点灯…エミッタ汚れ時 緑点滅…自動清掃中 赤点滅…エミッタカートリッジ未装着時／自動清掃異常時／CPU異常時 |
| 6 | バランス調整 | ADJUST | トリマ | オフセット電圧（イオンバランス）の調整に使用します。 |
| 7 | 風量調整 | BLOW SPEED | ロータリスイッチ | ファンの風量調整に使用します。 |
配線表
| ピン番号 | ケーブル色 | 信号名 | 信号方向 | 内容 |
|---|---|---|---|---|
| A1 | 茶 | DC+24V | IN | 電源を接続します。 |
| B1 | ||||
| A2 | 青 | 0V | IN | |
| B2 | ||||
| A3 | 緑 | F.G. | - | オフセット電圧の基準電位をとるため必ず接地抵抗100Ω以下で接地してください。 |
| B3 | 黄緑 | イオナイザ停止信号 | IN | ファンによる送風とイオン発生をON／OFFする信号入力です。 NPN仕様：0Vと接続することでファンとイオン発生を停止します（未接続は運転）。 PNP仕様：DC+24Vと接続することでファンとイオン発生を停止します（未接続は運転）。 |
| A4 | 灰 | クリーニング信号 | IN | 自動清掃ユニット搭載時、エミッタのクリーニングを開始します。 |
| B4 | 黄 | メンテナンス信号 | OUT （A接点） | エミッタが汚れによる清掃もしくは摩耗による交換が必要になった時や自動清掃時（自動清掃ユニット搭載時）にONします。 出力回路過電流時にOFFします。 |
| A5 | 紫 | 異常信号 | OUT （B接点） | 電源異常時、高電圧異常時、ファンモータ異常、CPU異常、出力回路過電流、エミッタカートリッジ未装着時、自動清掃異常（自動清掃機能搭載時）にOFFします（正常時はON）。 |
| B5 | 白 | - | - | - |
配線回路図
配線回路図1
配線回路図2
注意・禁止事項
選定サポート情報
- ※ 本製品は一般的なFA機器への使用を意図しています。
- ※ 規定の電圧、温度範囲でご使用ください。
仕様以外の電圧で使用すると誤動作、破損および、感電や火災の原因となります。 - ※ 本製品は防爆構造ではありません。
粉塵爆発の起きる可能性のある場所、可燃性ガスまたは爆発性ガスの雰囲気では絶対に使用しないでください。火災の原因となります。
選定の注意
- ※ 本製品はクリーン対応機器ではありません。
クリーンルーム内に持ち込む場合は、必要な清浄度である事をご確認のうえ、ご使用ください。本製品作動中は、エミッタの摩耗やモータの摺動により微量なパーティクルが発生します。
※ 上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
57,645円 ( 63,410円 ) | 6日目 |
2,503円 ( 2,753円 ) | 6日目 |
79,948円 ( 87,943円 ) | 19日目 |
85,818円 ( 94,400円 ) | 6日目 |
61,269円 ( 67,396円 ) | 19日目 |
60,333円 ( 66,366円 ) | 19日目 |
75,506円 ( 83,057円 ) | 19日目 |
84,706円 ( 93,177円 ) | 19日目 |
90,577円 ( 99,635円 ) | 19日目 |
8,389円 ( 9,228円 ) | 6日目 |
7,701円 ( 8,471円 ) | 6日目 |
2,231円 ( 2,454円 ) | 9日目 |
5,239円 ( 5,763円 ) | 6日目 |
14,653円 ( 16,118円 ) | 6日目 |
4,149円 ( 4,564円 ) | 6日目 |
1,543円 ( 1,697円 ) | 19日目 |
50,515円 ( 55,567円 ) | 19日目 |
52,879円 ( 58,167円 ) | 19日目 |
82,011円 ( 90,212円 ) | 19日目 |
57,967円 ( 63,764円 ) | 19日目 |
62,117円 ( 68,329円 ) | 19日目 |
86,770円 ( 95,447円 ) | 19日目 |
12,093円 ( 13,302円 ) | 6日目 |
59,336円 ( 65,270円 ) | 19日目 |
59,753円 ( 65,728円 ) | 19日目 |
79,948円 ( 87,943円 ) | 19日目 |
85,818円 ( 94,400円 ) | 19日目 |
61,269円 ( 67,396円 ) | 19日目 |
60,333円 ( 66,366円 ) | 19日目 |
75,506円 ( 83,057円 ) | 19日目 |
84,706円 ( 93,177円 ) | 19日目 |
90,577円 ( 99,635円 ) | 19日目 |
50,515円 ( 55,567円 ) | 19日目 |
52,879円 ( 58,167円 ) | 19日目 |
76,141円 ( 83,755円 ) | 19日目 |
82,011円 ( 90,212円 ) | 19日目 |
57,967円 ( 63,764円 ) | 19日目 |
56,911円 ( 62,602円 ) | 19日目 |
62,117円 ( 68,329円 ) | 19日目 |
69,938円 ( 76,932円 ) | 19日目 |
63,492円 ( 69,841円 ) | 19日目 |
55,602円 ( 61,162円 ) | 19日目 |
54,580円 ( 60,038円 ) | 19日目 |
58,369円 ( 64,206円 ) | 19日目 |
60,734円 ( 66,807円 ) | 19日目 |
85,182円 ( 93,700円 ) | 19日目 |
91,051円 ( 100,156円 ) | 19日目 |
75,983円 ( 83,581円 ) | 19日目 |
80,742円 ( 88,816円 ) | 19日目 |
89,942円 ( 98,936円 ) | 19日目 |
95,810円 ( 105,391円 ) | 19日目 |
82,486円 ( 90,735円 ) | 19日目 |
63,456円 ( 69,802円 ) | 19日目 |
80,497円 ( 88,547円 ) | 19日目 |
57,790円 ( 63,569円 ) | 19日目 |
60,154円 ( 66,169円 ) | 19日目 |
84,549円 ( 93,004円 ) | 19日目 |
90,418円 ( 99,460円 ) | 19日目 |
75,348円 ( 82,883円 ) | 19日目 |
95,177円 ( 104,695円 ) | 19日目 |
詳細情報
基本情報
広範囲に高速除電可能な風量調整機能付きのイオナイザ。
【特長】
・可変ルーバにより、広範囲に除電エリアをカバー
・安定した除電性能/メンテナンス性向上
・アベレージング機能でエミッタ寿命が約2倍に向上
・7種類のアラーム機能を標準化
・2方向からLED表示部の確認が可能
・糸くずやゴミなどのモータへのからまりトラブル、エミッタ間ショート低減に貢献
・自動バランス調整機能で安定したオフセット電圧/調整工数の削減
・自動清掃機能でエミッタの汚れを低減
・ワンタッチ着脱でエミッタカートリッジの交換可能（工具レス）
商品担当おすすめ
SMC
イオナイザ ファンタイプ IZF10・IZF10Rシリーズ
イオナイザ（小型ファンタイプ）です。39×80×110mmと小型設計です。エミッタの汚れを常時監視し、メンテナンス必要時に信号出力とLED点灯により警告します。風量調整機能付きをお選びいただけます。
SMC
イオナイザ IZS40・IZS41・IZS42シリーズ
イオナイザ（バータイプ）です。スタンダードタイ・フィードバックセンサタイプ・デュアルAC方式タイプの3種類からお選びいただけます。ローメンテナンスなエミッタカートリッジを採用しています。
イオナイザ ファンタイプ IZF21・IZF31シリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qイオナイザ：IZ□シリーズのエミッタとは何か？
A
電極針を指します。静電気除去機器に関するJIS用語制定に伴い、『電極針』の表現を『エミッタ』に統一しました。
QIZF21/31シリーズで、NDLランプが赤点滅した。原因と対策は？
A
NDLランプの赤点滅は、エミッタカートリッジの未装着の警告です。エミッタカートリッジが正しく装着されていない可能性があります。
