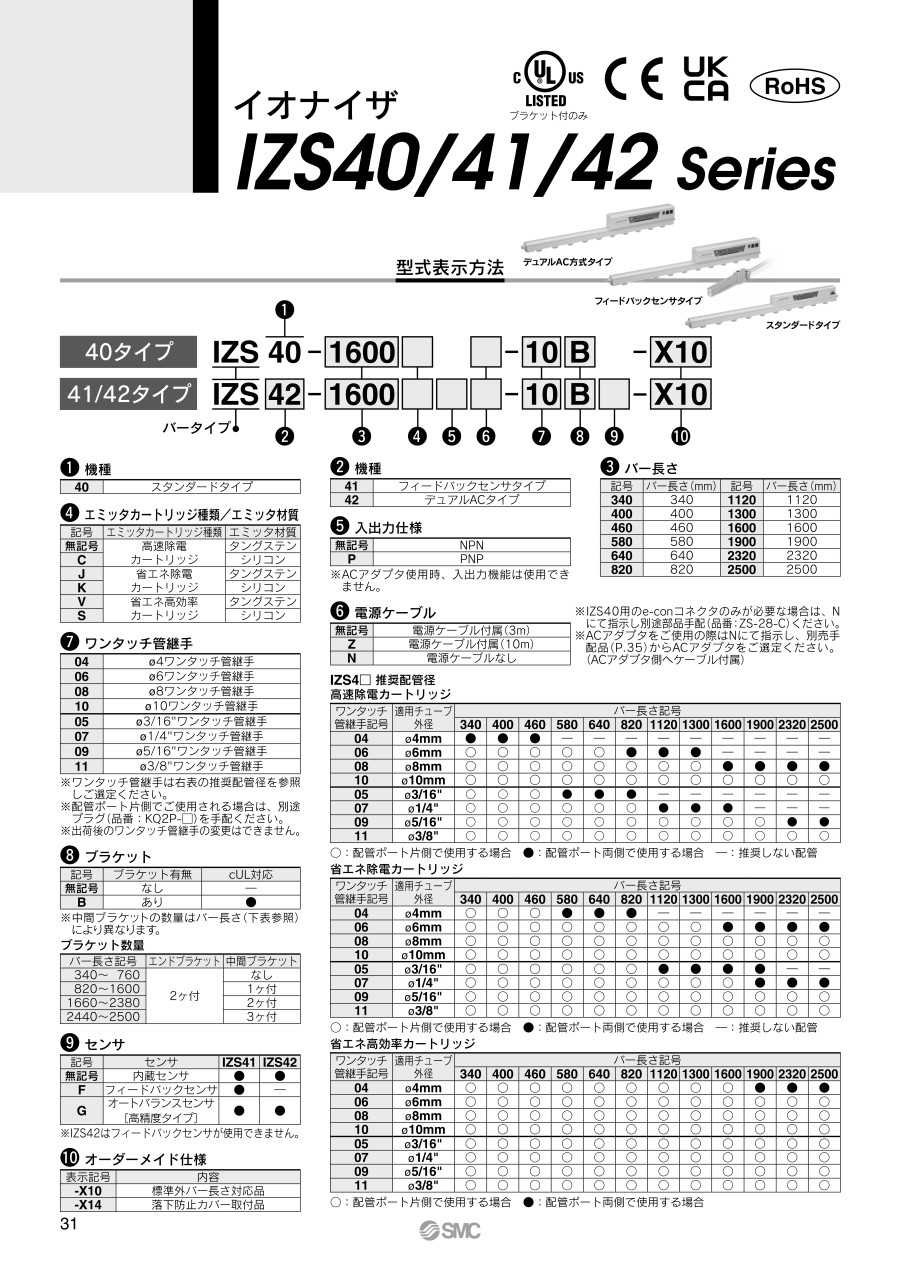

イオナイザ IZS40・IZS41・IZS42シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,475円～420,006円特別価格
- 税込単価
- 1,623円～462,007円特別価格
ローメンテナンスエミッタカートリッジを採用したイオナイザ。【特長】・オートバラ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
未確定：候補が2,132型番あります。
商品情報
外形図
単位：mm
イオナイザ／IZS40
エンドブラケット／IZS40-BE
製品仕様
| 型番 | IZS40 | IZS41-□□（NPN） | IZS41-□□P（PNP） | IZS42-□□（NPN） | IZS42-□□P（PNP） | |
|---|---|---|---|---|---|---|
| イオン発生方式 | コロナ放電式 | |||||
| 電圧印加方式 | AC、DC | AC、センシングAC、DC | デュアルAC | |||
| 印加電圧 | ±7,000V | ±6,000V | ||||
| オフセット電圧注） | ±30V以内 | |||||
| エアパージ | 使用流体 | 空気（清浄乾燥空気） | ||||
| 使用圧力 | 0.5MPa以下 | |||||
| 保証耐圧力 | 0.7MPa | |||||
| 接続チューブ径 | φ6（直径6mm）, φ8（直径8mm）, φ10（直径10mm） | |||||
| 消費電流 | 330mA以下 | 440mA以下（センシングAC、オート運転・マニュアル運転時480mA以下） | 700mA以下（オート運転・マニュアル運転時740mA以下） | |||
| 電源電圧 | DC21.6～DC26.4V（DC24V±10%以内） | |||||
| 渡り配線時の電源電圧 | - | DC24V～DC26.4V | ||||
| 入力信号 | 放電停止信号 | - | 0Vと接続 電圧範囲：DC5V以下 消費電流：5mA以下 | +24Vと接続 電圧範囲：DC19V～電源電圧 消費電流：5mA以下 | 0Vと接続 電圧範囲：DC5V以下 消費電流：5mA以下 | +24Vと接続 電圧範囲：DC19V～電源電圧 消費電流：5mA以下 |
| メンテナンス検出信号 | ||||||
| 出力信号 | メンテナンス検知信号 | - | 最大負荷電流：100mA 残留電圧：1V以下 （負荷電流100mA時） 最大印加電圧：DC26.4V | 最大負荷電流：100mA 残留電圧：1V以下 （負荷電流100mA時） | 最大負荷電流：100mA 残留電圧：1V以下 （負荷電流100mA時） 最大印加電圧：DC26.4V | 最大負荷電流：100mA 残留電圧：1V以下 （負荷電流100mA時） |
| 異常信号 | ||||||
| 機能 | 高電圧異常放電検知 （検知時放電停止） | センサ内蔵によるオフセット電圧制御、メンテナンス検知、高電圧異常放電検知（検知時放電停止）、放電停止入力、渡り配線、リモコン（別売手配品）、外部センサ接続 | ||||
| 有効除電距離 | 50～2,000mm | 50～2,000mm （センシングACモード時：200～2,000mm、マニュアル運転・オート運転時：100～2,000mm） | 50～2,000mm （マニュアル運転・オート運転時：100～2,000mm） | |||
| 使用周囲温度、使用流体温度 | 0～40℃ | |||||
| 使用周囲湿度 | 35～80%RH（結露なきこと） | |||||
| 材質 | 本体カバー：ABS、エミッタカートリッジ：PBT、エミッタ：タングステン、単結晶シリコン | |||||
| 耐衝撃 | 100m/s2 | |||||
| 適合規格／指令 | CE（EMC指令：2,004／108／EC） | |||||
注）帯電物とイオナイザ間の距離300mmにおいて、エアパージ有のとき。
構成図
IZS40シリーズ
IZS41／IZS42シリーズ
| 番号 | 名称 |
|---|---|
| 1 | イオナイザ |
| 2 | エミッタカートリッジ |
| 3 | ワンタッチ管継手 |
| 4 | エンドブラケット |
| 5 | 中間ブラケット |
| 6 | フィードバックセンサ |
| 7 | オートバランスセンサ［高精度タイプ］ |
| 8 | 電源ケーブル（IZS40用） |
| 9 | 電源ケーブル（IZS41／42用） |
IZS40の配線
接続回路と配線表に従って配線する。
1. F.G.（信号名）の接地
配線表に示す信号名F.G.は必ず接地抵抗100Ω以下で接地する。配線表に示す信号名F.G.は、除電する際の基準電位を取るための端子。アース端子が接地されていないと、最適なオフセット電圧が得られないだけでなく機器の故障の原因となるので必ず接地抵抗100Ω以下で接地する。
2. 接続回路（［POWER］コネクタ）
IZS40の配線は、コネクタ部にe-CONを採用している。製品手配時電源ケーブルの選択によりケーブルなしまたは、ケーブル付きコネクタを選択できる。e-CONのみ必要な場合は部品として手配する。（※ケーブルはお客様でご用意ください。）
■配線表
| コネクタ刻印番号 | 信号名 | 内容 |
|---|---|---|
| 1 | DC24V | イオナイザを運転するための電源を接続する。 |
| 2 | 0V | |
| 3 | F.G. | 基準電位をとるため必ず接地抵抗100Ω以下で接地する。 未接地の場合、性能が得られないだけでなく、機器の故障の原因になる。 |
| 4 | - | 未使用 |
IZS40の接続回路
イオナイザ（IZS40）
- ※ 接地抵抗100Ω以下で接地してください。
- ※ お客様でケーブルをご用意した場合、図中の配線色はお客様が配線した配線色となります。
IZS41／IZS42の配線
IZS41／IZS42のコネクタハウジングピン詳細イメージ
■配線表
| ピン番号 | ケーブル色 | ケーブルサイズ | 信号名 | 信号方向 | 内容 |
|---|---|---|---|---|---|
| A1 | 茶 | AWG20 AWG28 | DC+24V | IN | イオナイザを運転するための電源を接続する。 |
| B1 | |||||
| A2 | 青 | 0V | IN | ||
| B2 | |||||
| A3 | 緑 | F.G. | - | 基準電位をとるため必ず接地抵抗100Ω以下で接地する。 未接地の場合、性能が得られないだけでなく、機器の故障の原因になる。 | |
| B3 | 黄緑 | 放電停止信号 | IN | 放電をON／OFFする信号入力。 NPN仕様：0Vと接続することで放電を停止。（未接続で放電開始） PNP仕様：DC+24Vと接続することで放電を停止。（未接続で放電開始） | |
| A4 | 灰 | メンテナンス検出信号 | IN | 電極メンテナンスの要否を判断する際に入力する信号。 | |
| B4 | 黄 | メンテナンス検知信号 | OUT （A接点） | 電極が汚れ清掃が必要になった際にONにする。 | |
| A5 | 紫 | 異常信号 | OUT （B接点） | 電源異常時、異常放電時、接続センサ異常時、CPU動作異常時にOFFにする。 （正常時はON） | |
| B5 | 白 | 未使用 | - | - |
※ケーブル仕様は、カタログにてご確認ください。
■周波数表
| 周波数選択スイッチ設定番号 | 周波数Hz、リモコン設定 | ||
|---|---|---|---|
| IZS40 | IZS41 | IZS42 | |
| 0 | 1 | リモコン※ | リモコン※ |
| 1 | 3 | 1 | 0.1 |
| 2 | 5 | 3 | 0.5 |
| 3 | 8 | 5 | 1 |
| 4 | 10 | 10 | 3 |
| 5 | 15 | 15 | 5 |
| 6 | 20 | 20 | 10 |
| 7 | 30 | 30 | 15 |
| 8 | DC+ | DC+ | 20 |
| 9 | DC- | DC- | 30 |
※リモコン使用時設定します。
IZS41／IZS42の配線回路
NPN仕様
※接地抵抗100Ω以下で接地してください。
PNP仕様
※接地抵抗100Ω以下で接地してください。
規格表
イオナイザ／IZS40
■n（エミッタカートリッジ数）、L寸法
| 型番 | n | L（mm） |
|---|---|---|
| IZS40-340 | 5 | 340 |
| IZS40-400 | 6 | 400 |
| IZS40-460 | 7 | 460 |
| IZS40-580 | 9 | 580 |
| IZS40-640 | 10 | 640 |
| IZS40-820 | 13 | 820 |
| IZS40-1120 | 18 | 1,120 |
| IZS40-1300 | 21 | 1,300 |
| IZS40-1600 | 26 | 1,600 |
| IZS40-1900 | 31 | 1,900 |
| IZS40-2320 | 38 | 2,320 |
| IZS40-2500 | 41 | 2,500 |
■A寸法
| 適用チューブ外径（mm） | A（mm） |
|---|---|
| 6 | 13 |
| 8 | 15 |
| 10 | 22 |
注意・禁止事項
- ※ 本製品は一般的なFA機器への使用を意図しています。
- ※ 規定の電圧、温度範囲で使用ください。
仕様以外の電圧で使用すると誤動作、破損および、感電や火災の原因となります。 - ※ 流体には清浄な圧縮空気（ISO8573-1：2001による品質等級2、6、3相当以上を推奨）をご使用ください。
可燃性ガスまたは爆発性ガスを流体として絶対に使用しないでください。火災や爆発の原因となる場合があります。 - ※ 本製品は防爆構造ではありません。
粉塵爆発の起きる可能性のある場所、可燃性ガスまたは爆発性ガスの雰囲気では絶対に使用しないでください。火災の原因となります。 - ※ 本製品はクリーン対応機器ではありません。
本製品は洗浄を行っておりません。クリーンルーム内に持ち込む場合は、数分のフラッシングを行い、必要な清浄度である事をご確認のうえ、ご使用ください。イオナイザ作動中は、エミッタの摩耗により微量なパーティクルが発生します。 - ※ 上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
98,174円 ( 107,991円 ) | 19日目 |
81,351円 ( 89,486円 ) | 19日目 |
76,487円 ( 84,136円 ) | 19日目 |
81,351円 ( 89,486円 ) | 19日目 |
116,516円 ( 128,168円 ) | 19日目 |
116,516円 ( 128,168円 ) | 19日目 |
83,805円 ( 92,186円 ) | 19日目 |
78,852円 ( 86,737円 ) | 19日目 |
78,852円 ( 86,737円 ) | 19日目 |
84,341円 ( 92,775円 ) | 19日目 |
83,805円 ( 92,186円 ) | 19日目 |
83,805円 ( 92,186円 ) | 19日目 |
82,734円 ( 91,007円 ) | 19日目 |
82,734円 ( 91,007円 ) | 19日目 |
120,086円 ( 132,095円 ) | 19日目 |
82,734円 ( 91,007円 ) | 19日目 |
82,734円 ( 91,007円 ) | 19日目 |
85,188円 ( 93,707円 ) | 19日目 |
120,086円 ( 132,095円 ) | 19日目 |
80,235円 ( 88,259円 ) | 19日目 |
80,235円 ( 88,259円 ) | 19日目 |
78,852円 ( 86,737円 ) | 19日目 |
83,716円 ( 92,088円 ) | 6日目 |
114,740円103,266円 ( 113,593円 ) | 19日目 |
78,852円 ( 86,737円 ) | 19日目 |
83,716円 ( 92,088円 ) | 6日目 |
89,472円 ( 98,419円 ) | 19日目 |
118,345円 ( 130,180円 ) | 19日目 |
123,208円 ( 135,529円 ) | 19日目 |
118,345円 ( 130,180円 ) | 19日目 |
123,208円 ( 135,529円 ) | 19日目 |
120,710円 ( 132,781円 ) | 19日目 |
125,664円 ( 138,230円 ) | 19日目 |
78,852円 ( 86,737円 ) | 19日目 |
83,716円 ( 92,088円 ) | 19日目 |
78,852円 ( 86,737円 ) | 19日目 |
83,716円 ( 92,088円 ) | 19日目 |
81,217円 ( 89,339円 ) | 19日目 |
86,171円 ( 94,788円 ) | 19日目 |
86,171円 ( 94,788円 ) | 19日目 |
136,675円123,007円 ( 135,308円 ) | 19日目 |
118,345円 ( 130,180円 ) | 19日目 |
125,664円 ( 138,230円 ) | 19日目 |
76,353円 ( 83,988円 ) | 19日目 |
81,217円 ( 89,339円 ) | 19日目 |
86,973円 ( 95,670円 ) | 19日目 |
76,353円 ( 83,988円 ) | 19日目 |
81,217円 ( 89,339円 ) | 19日目 |
86,171円 ( 94,788円 ) | 19日目 |
91,927円 ( 101,120円 ) | 19日目 |
81,306円 ( 89,437円 ) | 19日目 |
86,171円 ( 94,788円 ) | 19日目 |
91,927円 ( 101,120円 ) | 19日目 |
88,089円 ( 96,898円 ) | 19日目 |
88,089円 ( 96,898円 ) | 19日目 |
85,591円 ( 94,150円 ) | 19日目 |
90,543円 ( 99,597円 ) | 19日目 |
88,846円79,961円 ( 87,957円 ) | 19日目 |
89,205円 ( 98,126円 ) | 19日目 |
95,275円 ( 104,803円 ) | 19日目 |
詳細情報
基本情報
ローメンテナンスエミッタカートリッジを採用したイオナイザ。
【特長】
・オートバランスセンサにより調整工数・メンテナンス工数の削減
・IZS40：シンプル操作、電源投入するだけで使用可能
・IZS41：フィードバックセンサによる高速除電
・IZS42：デュアルAC方式採用によりワークの電位振幅を低減
・付加機能：異常信号出力、外部センサ接続、リモコン
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
イオナイザ ファンタイプ IZF21・IZF31シリーズ
広範囲の除電に適しています。風量調整つまみで10段階の調整ができ、つまみは不用意な変更防止のため取り外しも可能です。厚さ40mmと薄形で、高速除電の製品です。
SMC
イオナイザ ファンタイプ IZF10・IZF10Rシリーズ
39×80×110mmと小型設計です。エミッタの汚れを常時監視し、メンテナンス必要時に信号出力とLED点灯により警告します。風量調整機能付きもお選びいただけます。
イオナイザ IZS40・IZS41・IZS42シリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qイオナイザ：IZ□シリーズのエミッタとは何か？
A
電極針を指します。静電気除去機器に関するJIS用語制定に伴い、『電極針』の表現を『エミッタ』に統一しました。
Qイオナイザ：IZS40/41/42シリーズで、イオナイザ動作が停止し、パネル面のランプ【ION/HV】が赤点灯した。原因と対策は？
A
パネル面のランプ【ＩＯＮ/ＨＶ】は、正常な放電状態の時には緑点灯です。
赤点灯は、高電圧異常放電状態です。原因としてエミッタ（電極針）に異物・水滴が付着した可能性があります。
対策は、必ず電源供給とエア供給を停止後に、カートリッジをはずしてエミッタの清掃をしてください。
エミッタ清掃の手順は、IZS4□取扱説明書の『メンテナンス：電極清掃の手順』をご参照ください。
異常を解除する際は、原因を解決し電源を再投入してください。
電極清掃を行っても再発生する場合は、カートリッジの交換を推奨いたします。
赤点灯は、高電圧異常放電状態です。原因としてエミッタ（電極針）に異物・水滴が付着した可能性があります。
対策は、必ず電源供給とエア供給を停止後に、カートリッジをはずしてエミッタの清掃をしてください。
エミッタ清掃の手順は、IZS4□取扱説明書の『メンテナンス：電極清掃の手順』をご参照ください。
異常を解除する際は、原因を解決し電源を再投入してください。
電極清掃を行っても再発生する場合は、カートリッジの交換を推奨いたします。
