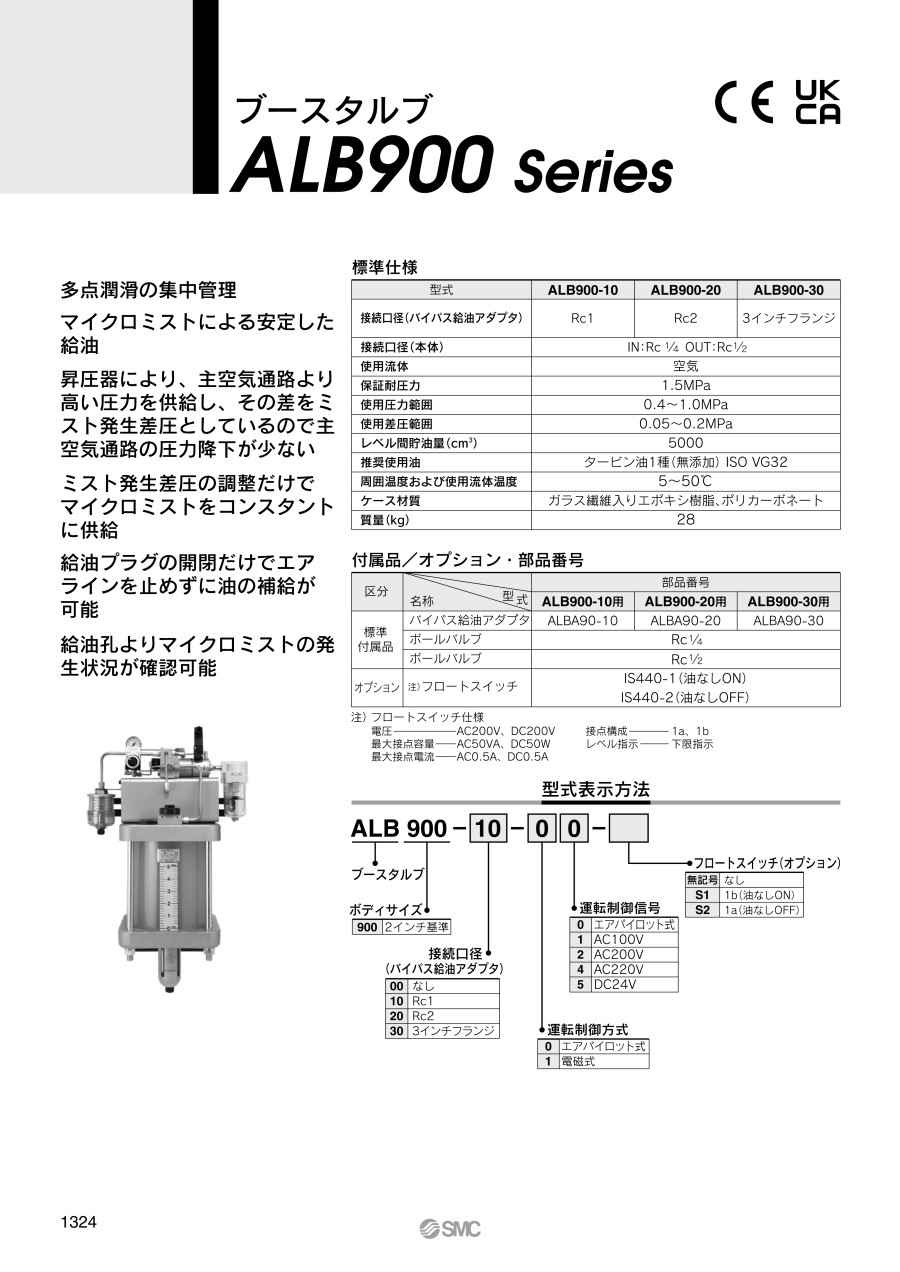

ブースタルブ ALB900シリーズ

外形図

ALB900-□□-1□

製品仕様

• 電圧：AC200V、DC200V
• 最大接点容量：AC50VA、DC50W
• 最大接点電流：AC0.5A、DC0.5A
• 接点構成：1a、1b
• レベル指示：下限指示

構造

構造図

回路図

配管例

運転制御方法

下図に示す様に運転制御用の切換弁のファンクションプレートの位置を反転してNO位置あるいは無記号の位置にして制御信号入力時にブースタルブの運転あるいは停止の状態の選択を行う。

• NO位置：制御信号入力時運転
• 無記号位置：制御信号入力時停止

なお、制御信号はAC100V、AC200V、AC220V、DC24V、あるいはエアパイロット式の仕様も可能。

※製品出荷時のファンクションプレートの位置は無記号です。

運転制御設置図

消費空気量

• 本機は、ミスト発生差圧を生じさせるために昇圧器が用いられるので昇圧器が空気を消費、排出する。
  その消費空気量と設定差圧および主空気通路の圧力（入口圧力）の関係をデータ（A）は示している。

データ（A）消費空気量のグラフ

ミスト発生差圧の設定

■手順

• 1.ブースタルブより下流域での消費空気流量を求める。
• 2.データ（B）より必要なミスト発生差圧を求める。
• 3.差圧調整ねじによりミスト発生差圧の設定を行う。ミスト発生差圧（昇圧圧力とライン圧力の差）は差圧調整ねじを右に回すと大きくなり、左に回すと小さくなる。
  その時の差圧の確認は下図の様に手動切換弁を切換作動させ昇圧圧力（HIGH位置）とライン圧力（NORMAL位置）との差を読み取り行う。（手動切換弁に接続される圧力計にて）
  なお設定後は手動切換弁をライン圧力表示の位置にセットする。またミスト発生差圧は、0.2MPaを越える設定はしないこと。

■図の見方

（例）上記手順（1）で求めた流量が35m3/min（ANR）でライン圧力（入口圧力P1）が0.7MPaの場合のミスト発生差圧の求め方
→ 流量35m3/min（ANR）の点から水平に延ばし、P₁=0.7MPaの線との交点を求め、さらにその点より垂直下方に延ばしミスト発生差圧の目盛線との交点の値0.15MPaが求めるミスト発生差圧となる。

データ（B）流量-ミスト発生差圧グラフ

ミスト発生差圧の設定

NORMAL位置ライン圧力指示

HIGH位置昇圧圧力指示

注意・禁止事項

• ※ ブースタルブの材質の一部にガラス繊維入りエポキシ樹脂、ポリカーボネートを使用しています。合成油、シンナー、アセトン、アルコール、塩化エチレン等の有機溶剤、硫酸、硝酸等の化学薬品、切削油、灯油、ガソリン、ネジロック剤等の雰囲気または付着する場所では、破損の原因になりますので使用できません。

配管

※ エアタンクを設置する場合は、バイパス給油アダプタの上流側に設置してください。下流側に設置するとマイクロミストがエアタンクで捕捉され給油不足になる場合があります。

取り付け・調整

• ※ 差圧設定で使用流量に変動のある場合には、大流量域に合わせて差圧を設定してください。小流量域ではミスト濃度が薄くなり潤滑不良になる場合があります。
• ※ 主空気通路の空気消費がない場合は、むだなミスト発生を防止するため運転制御用切換弁を作動させて昇圧器の作動を停止してください。

保守点検

※ 給油プラグ取り外しの際は、給油プラグの飛び出しを避けるため2回転半緩めてケース内圧力を完全に排気してから取り外してください。

※ 上記以外の製品情報につきましては、カタログを参照下さい。
