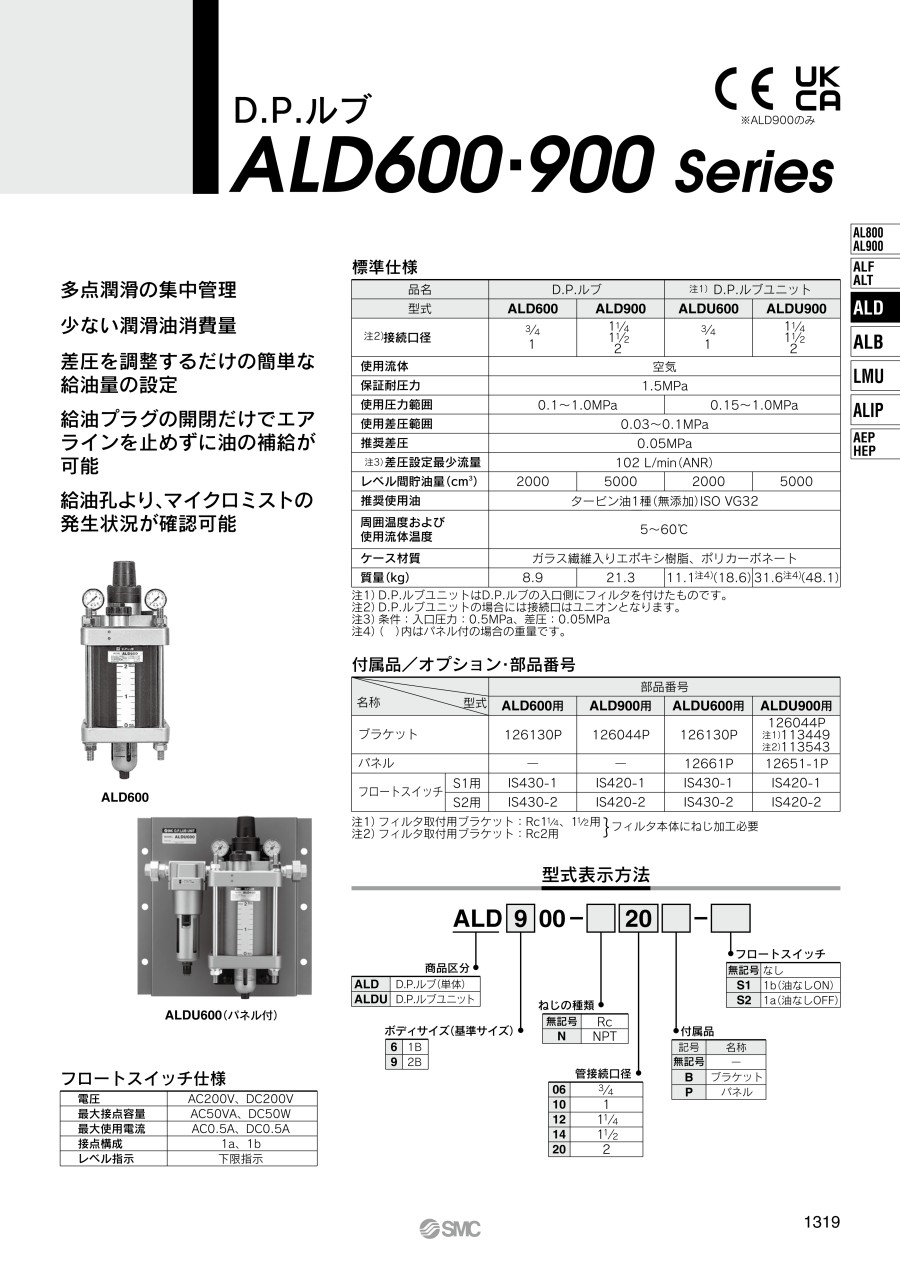

D.P.ルブ ALD600・ALD900シリーズ

外形図

D.P.ルブ／ALD600-□06～10、ALD900-□12～20

D.P.ルブユニット／ALDU600-□06～10、ALDU900-□12～20

製品仕様

ALDU600（パネル付き）

フロートスイッチ仕様

• 電圧：AC200V、DC200V
• 最大接点容量：AC50VA、DC50W
• 最大接点電流：AC0.5A、DC0.5A
• 接点構成：1a、1b
• レベル指示：下限指示

注1）D.P.ルブユニットはD.P.ルブの入口側にフィルタを付けたものです。
注2）D.P.ルブユニットの場合には接続口はユニオンとなります。
注3）条件：入口圧力：0.5MPa、差圧：0.05MPaです。
注4）（ ）内はパネル付きの場合の重量です。

構造

ALD600

ALD900の回路図

配管例

ALD600・ALD900シリーズ

回路図

ALD600

ALD900

ALDU600

ALDU900

規格表

注意・禁止事項

• ※ D.Pルブ、D.Pルブユニットの材質の一部にガラス繊維入りエポキシ樹脂、ポリカーボネートを使用しています。合成油、シンナー、アセトン、アルコール、塩化エチレン等の有機溶剤、硫酸、硝酸等の化学薬品、切削油、灯油、ガソリン、ネジロック剤等の雰囲気または付着する場所では、破損の原因になりますので使用できません。

配管

• ※ D.P.ルブユニットのエアフィルタのドレン配管は、φ6.5（管内径6.5mm）以上、長さ5m以下とし、立上がり配管は避けてください。オートドレンの作動不良の原因になります。
• ※ エアタンクを設置する場合は、D.P.ルブユニットのIN側に設置してください。OUT側に設置するとマイクロミストがエアタンクで捕捉され給油不足になる場合があります。

取り付け・調整

• ※ 保守点検を容易にするため、D.Pルブ、D.Pルブユニット上下方向には30cm位のスペースをとってください。
• ※ 差圧調整弁破損の原因になりますので、ライン停止時には差圧の調整、設定を行わないでください。
• ※ 差圧設定で使用流量に変動のある場合には、少流量域に合わせて差圧を設定してください。

保守点検

※ 給油プラグ取り外しの際は、給油プラグの飛び出しを避けるため2回転半緩めてケース内圧力を完全に排気してから取り外してください。

※ 上記以外の製品情報につきましては、カタログを参照下さい。
