オートフィードルブ ALF400～900 オートフィードタンク ALT-5・ALT-9シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 44円～84,297円特別価格
- 税込単価
- 48円～92,727円特別価格
【特長】・自動的に油が補給されますので、「油切れ」のトラブルを防止・油補給作業...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
オートフィードルブ
ALF400
ALF500・ALF600
ALF800・ALF900
オートフィードタンク
配油器／VA、VBシリーズ
VA□-6型
VB□-6型

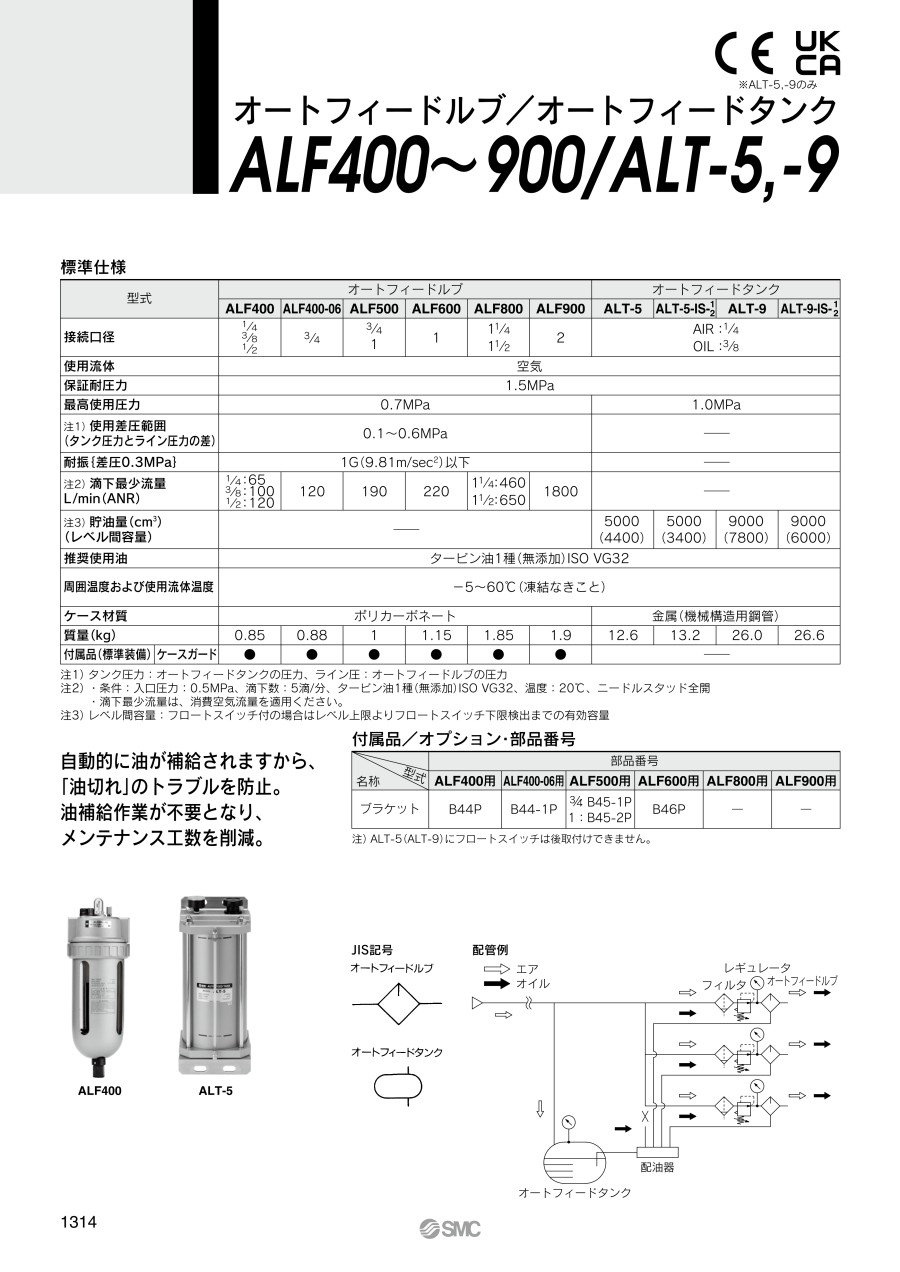

製品仕様
オートフィードルブ ALF400～900／オートフィードタンク ALT-5、ALT-9
| 型番 | オートフィードルブ | オートフィードタンク | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ALF400 | ALF400-06 | ALF500 | ALF600 | ALF800 | ALF900 | ALT-5 | ALT-5-IS-1 ALT-5-IS-2 | ALT-9 | ALT-9-IS-1 ALT-9-IS-2 | ||
| 接続口径 | 1/4 3/8 1/2 | 3/4 | 3/4 1 | 1 | 1 1/4 1 1/2 | 2 | AIR：1/4 OIL：3/8 | ||||
| 使用流体 | 空気 | ||||||||||
| 保証耐圧力 | 1.5MPa | ||||||||||
| 最高使用圧力 | 0.7MPa | 1.0MPa | |||||||||
| 注1）使用差圧範囲 （タンク圧力とライン圧力の差） | 0.1～0.6MPa | - | |||||||||
| 耐振｛差圧0.3MPa｝ | 1G（9.81m/sec2）以下 | - | |||||||||
| 注2）滴下最少流量 L/min（ANR） | 1/4：65 3/8：100 1/2：120 | 120 | 190 | 220 | 1 1/4：460 1 1/2：650 | 1,800 | - | ||||
| 注3）貯油量（cm3） （レベル間容量） | - | 5,000 （4,400） | 5,000 （3,400） | 9,000 （7,800） | 9,000 （6,000） | ||||||
| 推奨使用油 | タービン油1種（無添加）ISO VG32 | ||||||||||
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） | ||||||||||
| ケース材質 | ポリカーボネート | 金属（機械構造用鋼管） | |||||||||
| 質量（kg） | 0.85 | 0.88 | 1 | 1.15 | 1.85 | 1.9 | 12.6 | 13.2 | 26.0 | 26.6 | |
| 付属品（標準装備） | ケースガード | ● | ● | ● | ● | ● | ● | - | |||
注1）タンク圧力：オートフィードタンクの圧力、ライン圧：オートフィードルブの圧力です。
注2）条件：入口圧力：0.5MPa、滴下数：5滴/分、タービン油1種（無添加）ISO VG32、温度：20℃、ニードルスタッド全開／滴下最少流量は、消費空気流量を適用ください。
注3）レベル間容量：フロートスイッチ付の場合はレベル上限よりフロートスイッチ下限検出までの有効容量です。
■フロートスイッチ
- 接点容量：AC／15VA、DC／15W
- 接点構成：1a、1b
構造
ALF400
ALF500・ALF600（図はALF600の場合）
ALF800・900
■構成部品
| 番号 | 部品名 | 材質 | 備考 | ||
|---|---|---|---|---|---|
| ALF400、400-06 | ALF500、600 | ALF800、900 | |||
| 1 | ボディ | アルミダイカスト | アルミ鋳物 | プラチナシルバ塗装 | |
| 2 | ハウジング | - | アルミダイカスト | プラチナシルバ塗装 | |
■交換部品
| 番号 | 部品名 | 材質 | 数量 | |
|---|---|---|---|---|
| 3 | オートフィード | 標準 | - | 1 |
| X208 | 1 | |||
| 4 | 滴下窓 | ポリカーボネート | 1 | |
| 5 | ダンパアセンブリ | - | 1 | |
| 6 | ニードルスタッドアセンブリ | - | 1 | |
| 7 | ダンパ押えアセンブリ | - | 1 | |
| 8 | 導油管アセンブリ | - | 1 | |
| 9 | 滴下窓パッキン | ウレタンゴム | 1 | |
| 10 | 導油管ナットパッキン | ウレタンゴム | 1 | |
| 11 | ダンパ押えパッキン | NBR | 2（1）※ | |
| 12 | ケースOリング | NBR | 1 | |
| 13 | ハウジングOリング | NBR | 1 | |
※（ ）内はALF800のみの数量です。
配油器／VA、VBシリーズ
VB6-6（左）、VA4-6（右）
規格表
オートフィードルブ
| 型番 | 接続口径 D | A | B | C |
|---|---|---|---|---|
| ALF400 | 1/4・3/8・1/2 | 80 | 239 | 44 |
| ALF400-06 | 3/4 | 85 | 247 | 46 |
| ALF500 | 3/4・1 | 90 | 296 | 48 |
| ALF600 | 1 | 100 | 320 | 51 |
| ALF800 | 1 1/4・1 1/2 | 100 | 339 | 59 |
| ALF900 | 2 | 100 | 345 | 63 |
オートフィードタンク
| 型番 | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ALT-5 | 174 | 70 | 16 | 7 | 91 | 182 | 15 | 24 | 382 | 414 | 428 | - | 5 |
| ALT-5-IS | 174 | 70 | 16 | 7 | 91 | 182 | 15 | 24 | 382 | 414 | 428 | 449 | 5 |
| ALT-9 | 234 | 108 | 30 | 7 | 121 | 242 | 16 | 40 | 422 | 472 | - | - | 5 |
| ALT-9-IS | 234 | 108 | 30 | 7 | 121 | 242 | 16 | 40 | 422 | 472 | - | 482 | 5 |
配油器／VA、VBシリーズ
| 型番 | 分配口数 | A | B | C | 適用チューブ |
|---|---|---|---|---|---|
| VA4-6 | 4 | - | 36.5 | - | φ6（直径6mm） |
| VA6-6 | 6 | 82.5 | 60 | 48 | |
| VA10-6 | 10 | 110.5 | 88 | 76 | |
| VA16-6 | 16 | 152.5 | 130 | 118 | |
| VB4-6 | 4 | 96.5 | 74 | 62 | φ6（直径6mm） |
| VB6-6 | 6 | 124.5 | 102 | 90 | |
| VB8-6 | 8 | 152.5 | 130 | 118 |
注）使用しない分配口はシールプラグ（PG1）をねじ込んでください。
注意・禁止事項
取り付け
- ※ ライン圧力を排気した場合、使用差圧範囲以上（タンク圧力とライン圧力の差が0.6MPa以上）になる時は、オイルが逆流することがありますのでタンク圧力も排気してください。
- ※ 滴下不良の原因になりますので、ケース内のフロートは導油管に接触しないように垂直に取り付けてください。
保守点検
※ オートフィードルブは、加圧下での給油はできません。オートフィードタンクのカムハンドル（給油プラグ）よりの給油をおすすめします。
※ 上記以外の製品情報につきましては、カタログを参照下さい。
