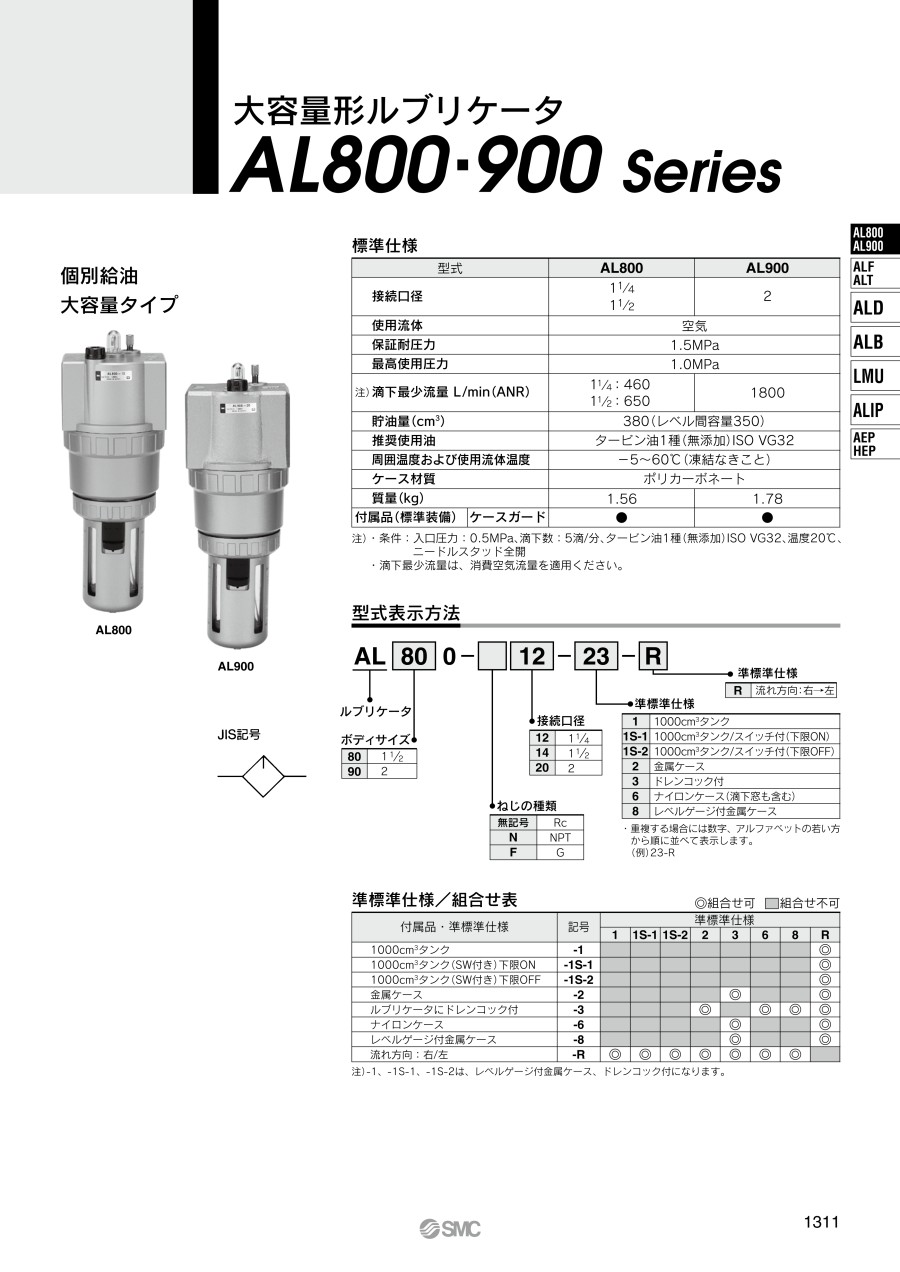

大容量形ルブリケータ AL900シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 13,904円～48,385円特別価格
- 税込単価
- 15,294円～53,224円特別価格
SMC製の大容量形ルブリケータ AL900シリーズです。【特長】・個別給油しま...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
| 型番 | 接続口径 D | A | B | C | E |
|---|---|---|---|---|---|
| AL900 | 2 | 100 | 292 | 63 | 125 |
準標準仕様/1,000cm3タンク
フロートスイッチ
接点容量：AC：15VA、DC：15W
接点構成：1a、1b
| 型番 | 接続口径 J | A | ※B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|
| AL900-20-1 | 2 | 100 | 437（487） | 63 | 162 | Φ117（直径117mm） | 60 | 73 | 3×M5×0.8ねじ深6 | 230 |
- ※ （ ）内寸法はフロートスイッチ付です。
製品仕様
| 型番 | AL900 | |
|---|---|---|
| 接続口径 | 2 | |
| 使用流体 | 空気 | |
| 保証耐圧力 | 1.5MPa | |
| 最高使用圧力 | 1.0MPa | |
| 注）滴下最少流量 L/min（ANR） | 1,800 | |
| 貯油量（cm3） | 380（レベル間容量350） | |
| 推奨使用油 | タービン油1種（無添加）ISO VG32 | |
| 周囲温度および使用流体温度 | -5～+60℃（凍結なきこと） | |
| ケース材質 | ポリカーボネート | |
| 質量（kg） | 1.78 | |
| 付属品（標準装備） | ケースガード | ● |
注）条件：入口圧力：0.5MPa、滴下数：5滴/分、タービン油1種（無添加）ISO VG32、温度20℃、ニードルスタッド全開。
滴下最少流量は、消費空気流量を適用ください。
構造
■構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| AL900 | |||
| 1 | ボディ | アルミ鋳物 | プラチナシルバー塗装 |
| 2 | ハウジング | アルミダイカスト | プラチナシルバー塗装 |
■交換部品
| 番号 | 部品名 | 材質 | 部品番号 | 数量 | |
|---|---|---|---|---|---|
| AL900 | |||||
| 14 | ケースアセンブリ注1） | -1 | - | 800147AP | 1 |
注1）"O"リング（番号15）が付属となります。
流量特性（代表値）
AL900
注意・禁止事項
- ※ その他仕様につきましてはカタログを参照してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
18,126円 ( 19,939円 ) | 19日目 |
14,704円 ( 16,174円 ) | 6日目 |
28,828円 ( 31,711円 ) | 10日目 |
28,828円 ( 31,711円 ) | 10日目 |
40,746円 ( 44,821円 ) | 10日目 |
40,746円 ( 44,821円 ) | 10日目 |
40,746円 ( 44,821円 ) | 10日目 |
40,746円 ( 44,821円 ) | 10日目 |
14,011円 ( 15,412円 ) | 10日目 |
14,011円 ( 15,412円 ) | 10日目 |
14,157円 ( 15,573円 ) | 10日目 |
14,157円 ( 15,573円 ) | 10日目 |
14,157円 ( 15,573円 ) | 10日目 |
14,158円 ( 15,574円 ) | 10日目 |
17,782円 ( 19,560円 ) | 10日目 |
17,782円 ( 19,560円 ) | 10日目 |
14,244円 ( 15,668円 ) | 10日目 |
14,244円 ( 15,668円 ) | 10日目 |
14,387円 ( 15,826円 ) | 10日目 |
14,787円 ( 16,266円 ) | 10日目 |
18,032円 ( 19,835円 ) | 10日目 |
18,032円 ( 19,835円 ) | 10日目 |
14,704円 ( 16,174円 ) | 10日目 |
15,418円 ( 16,960円 ) | 6日目 |
28,828円 ( 31,711円 ) | 10日目 |
28,828円 ( 31,711円 ) | 10日目 |
40,746円 ( 44,821円 ) | 10日目 |
40,746円 ( 44,821円 ) | 10日目 |
14,011円 ( 15,412円 ) | 10日目 |
14,011円 ( 15,412円 ) | 10日目 |
14,157円 ( 15,573円 ) | 10日目 |
14,157円 ( 15,573円 ) | 10日目 |
14,157円 ( 15,573円 ) | 10日目 |
14,157円 ( 15,573円 ) | 10日目 |
17,782円 ( 19,560円 ) | 10日目 |
17,782円 ( 19,560円 ) | 10日目 |
14,244円 ( 15,668円 ) | 10日目 |
14,244円 ( 15,668円 ) | 10日目 |
14,388円 ( 15,827円 ) | 10日目 |
15,757円 ( 17,333円 ) | 10日目 |
18,032円 ( 19,835円 ) | 10日目 |
18,032円 ( 19,835円 ) | 10日目 |
14,704円 ( 16,174円 ) | 10日目 |
14,704円 ( 16,174円 ) | 10日目 |
28,829円 ( 31,712円 ) | 10日目 |
43,831円39,447円 ( 43,392円 ) | 10日目 |
43,831円39,447円 ( 43,392円 ) | 10日目 |
14,012円 ( 15,413円 ) | 10日目 |
14,011円 ( 15,412円 ) | 10日目 |
14,158円 ( 15,574円 ) | 10日目 |
17,783円 ( 19,561円 ) | 10日目 |
14,245円 ( 15,670円 ) | 10日目 |
14,245円 ( 15,670円 ) | 10日目 |
18,033円 ( 19,836円 ) | 10日目 |
14,704円 ( 16,174円 ) | 10日目 |
28,829円 ( 31,712円 ) | 10日目 |
40,747円 ( 44,822円 ) | 10日目 |
14,012円 ( 15,413円 ) | 10日目 |
14,158円 ( 15,574円 ) | 10日目 |
14,158円 ( 15,574円 ) | 10日目 |
