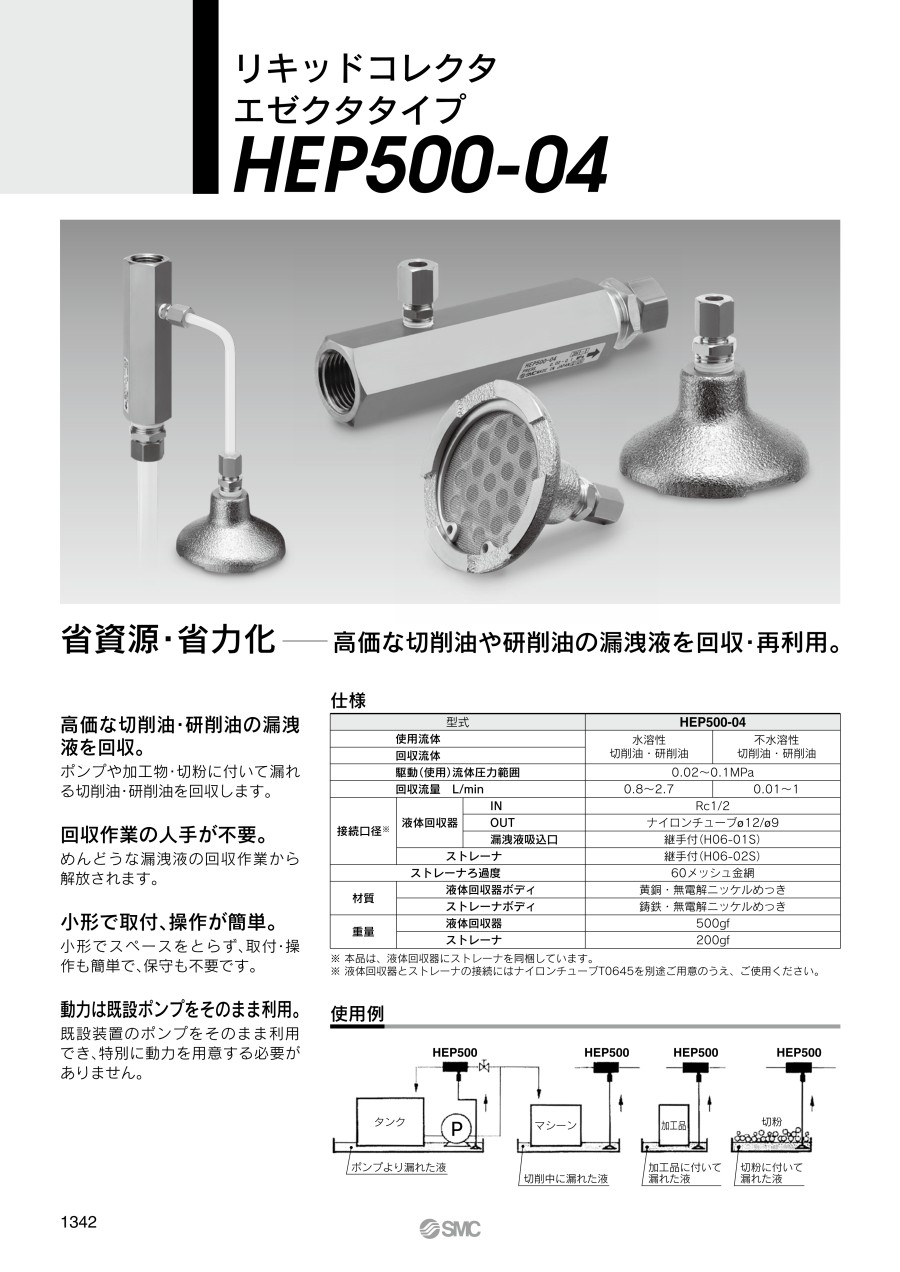

リキッドコレクタ エゼクタタイプ HEP500-04

外形図

単位：mm

製品仕様

• ※ 本品は、液体回収器にストレーナを同梱しています。
• ※ 液体回収器とストレーナの接続にはナイロンチューブ（T0645）を別途ご用意のうえ、ご使用ください。

構造

主要部品

• （1）ボディ：材質／黄銅、備考／無電解ニッケルめっき

交換部品

• （2）ノズルアセンブリ：材質／黄銅
• （3）ストレーナボディアセンブリ：材質／-

作動原理図

• 駆動流体をある流量以上IN側（ノズル／のど部／ディフューザ部）から流すと、のど部において負圧が発生する。この負圧を利用して漏洩液を吸上げて駆動流体とともにOUT側へ吐出し、タンクに戻す。

配管方法

使用例

商品特長詳細

流量特性

条件：1／揚程1m、2／回収管（T0645）長さ

水溶性切削油の希釈液

不水溶性切削油：動粘度20cSt

不水溶性切削油：動粘度50cSt

駆動圧力と駆動流量

注意・禁止事項

注意・禁止事項

• ※1 切削油・研削油を加工機械に供給している配管から分岐し、ストップバルブを設けて、ボディのIN側に配管します。ストップバルブで液体回収器の駆動圧力を調整してください。
• ※2 取り付けは、吐出ポートが下側か横向になるように取り付けてください。
• ※3 液体回収器の取り付け高さは、水溶性液の場合は3m、不水溶性液の場合は1mが限度です。ただし、回収器は取り付け位置が高くなるにつれ能力が低下しますので、できるだけ低い位置への取り付けを考慮してください。
• ※4 液体回収器とストレーナの接続はナイロンチューブで配管します。サイズ／φ6（接続口径6mm）／φ4.5（接続口径4.5mm）で、最大長さは20mまでですが、回収器の能力は配管が長くなるに従い低下しますので、できるだけ配管は短かくなるように配慮してください。
• ※5 必ず、液体回収器のOUT側には、付属のナイロンチューブ（T1209）を配管してご使用ください。付属のナイロンチューブ以外では液体回収器の能力が低下します。また、チューブの先端が液中に入ることがないようにしてください。背圧がかかり性能が出ない場合があります。

注意・禁止事項

• ※1 回収流量は、駆動圧力、流体、流体の粘度、回収管長さ、揚程等により影響を受け、条件によっては回収できない場合やストレーナ側に逆流する場合もありますので、液体回収器の流量特性を参照のうえ、使用条件下にて確認してからご使用ください。
• ※2 使用中に、漏洩液の吸上回収能力が低下してきたり、吸上げがまったくなくなった場合には、次の原因が考えられますのでチェックしてください。
  ノズルが詰った場合：止めねじ（M3×0.5六角穴付き）を緩めて、ノズルをボディより取り外して清掃してください。
  ストレーナの金網が目詰りした場合：C形止め輪（呼び52）を取り外しますと、金網がはずれますので清掃してください。
• ※3 空気による回収はできません。
