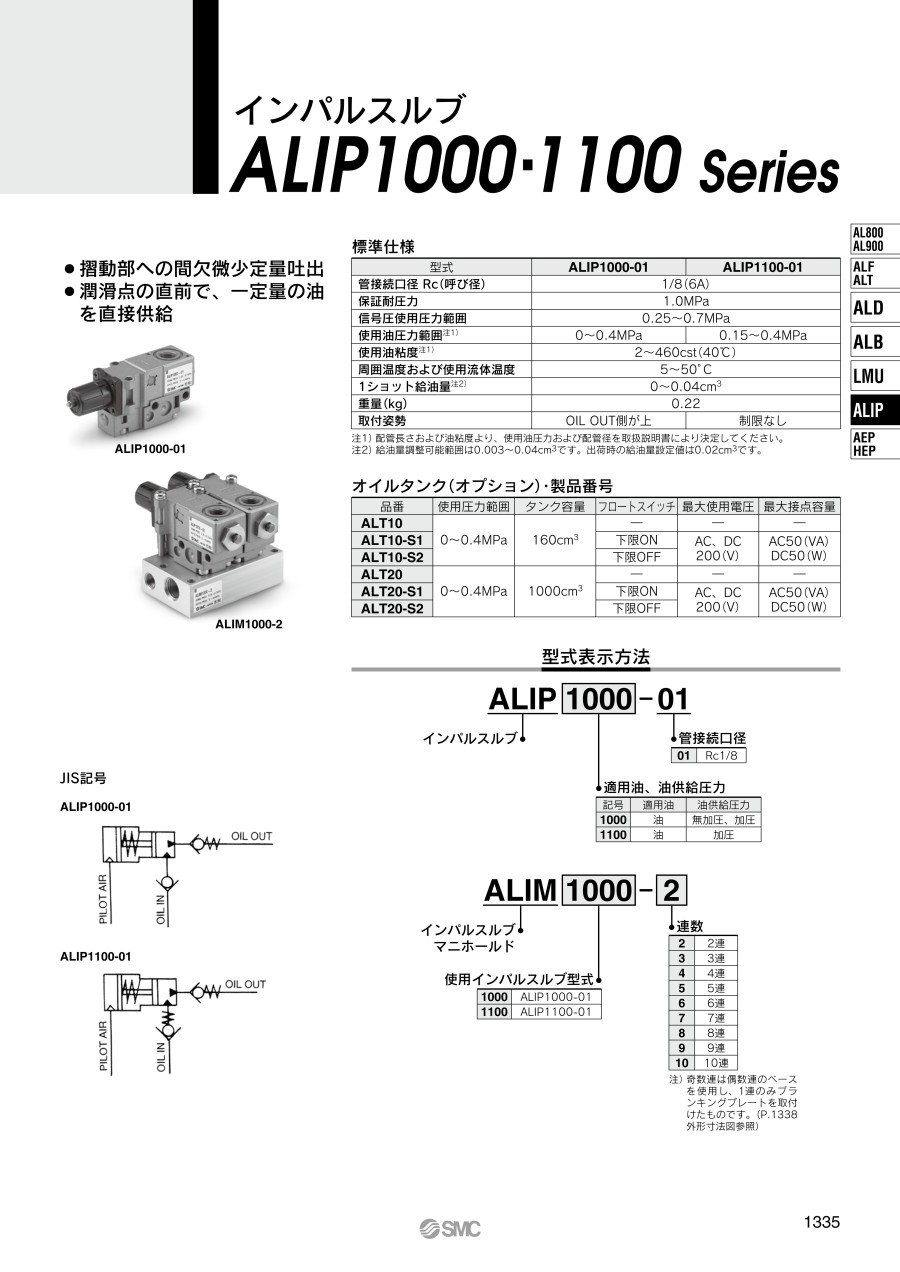

インパルスルブ ALIP1000・ALIP1100シリーズ

外形図

インパルスルブ：ALIP1□00-01

インパルスルブマニホールド：ALIM1□00-2、-4、-6、-8、-10

インパルスルブマニホールド：ALIM1□00-3、-5、-7、-9

製品仕様

ALIP1000-01のJIS記号

ALIP1100-01のJIS記号

注1）配管長さおよび油粘度より、使用油圧力および配管径を取扱説明書により決定してください。
注2）給油量調整可能範囲は0.003～0.04cm³です。出荷時の給油量設定値は0.02cm³です。

配管例

無加圧タンク

加圧タンク

無加圧タンク

加圧タンク

作動原理

• 上図において、（1）ピストンの入口側にパイロットエアが入ると（1）ピストンは、（2）ピストンスプリングに打ち勝って、ポンプ室内のオイルを押す。この時（5）鋼球は下方に押されてシートし、オイルの入口通路を閉じる。
• ポンプ室のオイルは〔（ポンプ室突入ピストン断面積）×（ピストンストローク）〕だけの体積のオイルが、（3）チェックバルブを押し開いて、オイルの出口側に吐出する。
• オイルの吐出が終了すると（3）チェックバルブは（4）チェックバルブスプリングにより出口側通路を閉じる。
• パイロットエアが排気されると、（2）ピストンスプリングにより、（1）ピストンは復帰し、（5）鋼球が上側に引かれ新しいオイルが入口通路よりポンプ室へ流入する。
• 吐出オイル量の調整は、（6）ハンドルを回転させて、（1）ピストンのストロークを変えて行う。ハンドル左回転で吐出量は多くなり右回転で少なくなる。ピストンの動きは（7）インジケータにより目視で確認できる。

規格表

※仕様は使用インパルスルブの仕様に準じます。

注意・禁止事項

調整

• ※1 出荷時のインパルスルブは、オイル吐出量を0.02cm³に設定しておりますが、必要な場合には、ハンドルを引張ってロックを解除し、ハンドルを回して調整してください。
• ※2 ハンドル右回転で吐出量は少なくなり、左回転で多くなります。ハンドル1回転でオイル吐出量は、約0.007cm³だけ変化します。調整後は、ハンドルを押してロックしてください。

給油

• ※1 オイルタンクに給油後は、多量の気泡がオイル内に混入しますので、気泡が抜けるのを待つか、真空引きして気泡を除いてから使用してください。
• ※2 インパルスルブのポンプ室内にエアが進入しますと、オイルを吐出しなくなりますので、この場合にはエア抜きを行ってください。
• ※3 インパルスルブのOIL OUT側には、絶対にプラグ等をねじ込まないでください。

その他注意事項

※ 上記以外の製品情報につきましては、カタログを参照下さい。
