【ワンタッチ着脱】サムターンクランパー ストロング
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,664円～10,678円
- 税込単価
- 2,930円～11,746円
＜【ワンタッチ着脱】サムターンクランパーストロングとは？＞・装置の段取り替えに...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- サムターンクランパーストロングとサムターンクランパーストロング用ケースを一緒に使用する商品です。併せてご購入ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

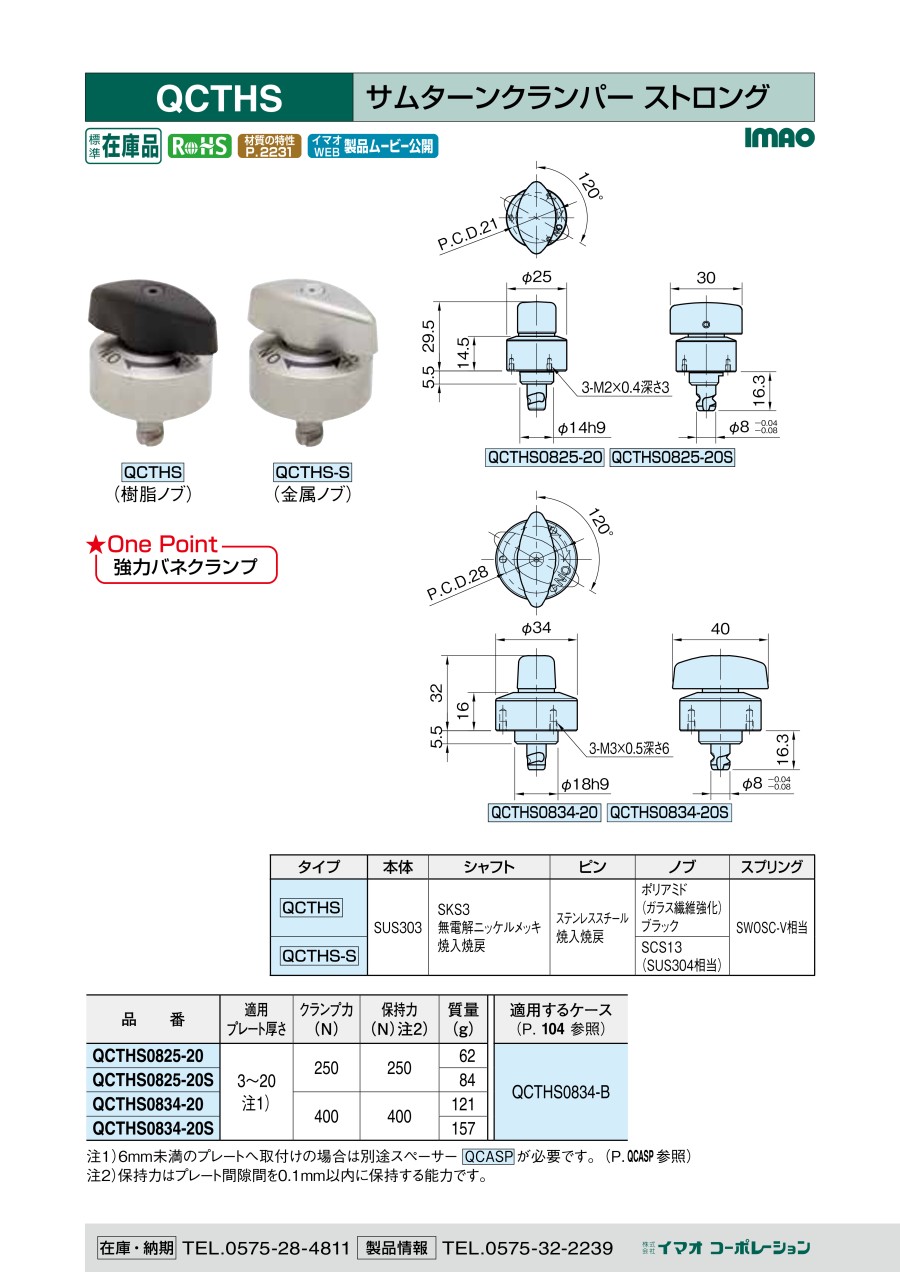

製品仕様
※サムターンクランパーとカムケースのセットでご使用いただく商品です
| 品 番 | クランプ力 | 横幅 | 特長 |
|---|---|---|---|
| QCTHS0834-20（S） | 400N | Φ34 | ONとOFFが明確 |
カム溝がケース内部のボールに沿って動くことで、スプリングを圧縮させ、プレートが引き込まれます。
使用例
コンベアの離脱
型交換
操作方法
操作手順
※アンクランプは、逆の手順で行ってください。
選定サポート情報
商品ラインナップ
ワンタッチ着脱ラインナップ一覧
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,800円 ( 8,580円 ) | 在庫品1日目当日出荷可能 |
8,800円 ( 9,680円 ) | 4日目 |
9,699円 ( 10,669円 ) | 在庫品1日目当日出荷可能 |
10,678円 ( 11,746円 ) | 在庫品1日目当日出荷可能 |
2,664円 ( 2,930円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
＜【ワンタッチ着脱】サムターンクランパーストロングとは？＞
・装置の段取り替えに伴うアタッチメントの着脱や治具の交換を、工具を使わずワンタッチで行える、ボルトに替わる締結部品です
・従来のサムターンクランパーよりも強いクランプ力を求める場所に最適な商品です
・ピンがカムケース内部のカム面に当たりスプリングを圧縮させ、プレートが引きこまれます
＜ワンタッチ着脱4つの特徴＞
特徴1）工具不要・・・誰でも簡単に締められます
特徴2）ワンタッチで固定・・・ワンタッチでクランプ・アンクランプを切り替えられます
特徴3）誰でも同じ強さで固定・・・担当者により締める力のばらつきがなくなります
特徴4）ON/OFFが一目瞭然・・・つまみの向きで固定してあるか一目で判断できます
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- サムターンクランパーストロングとサムターンクランパーストロング用ケースを一緒に使用する商品です。併せてご購入ください。
