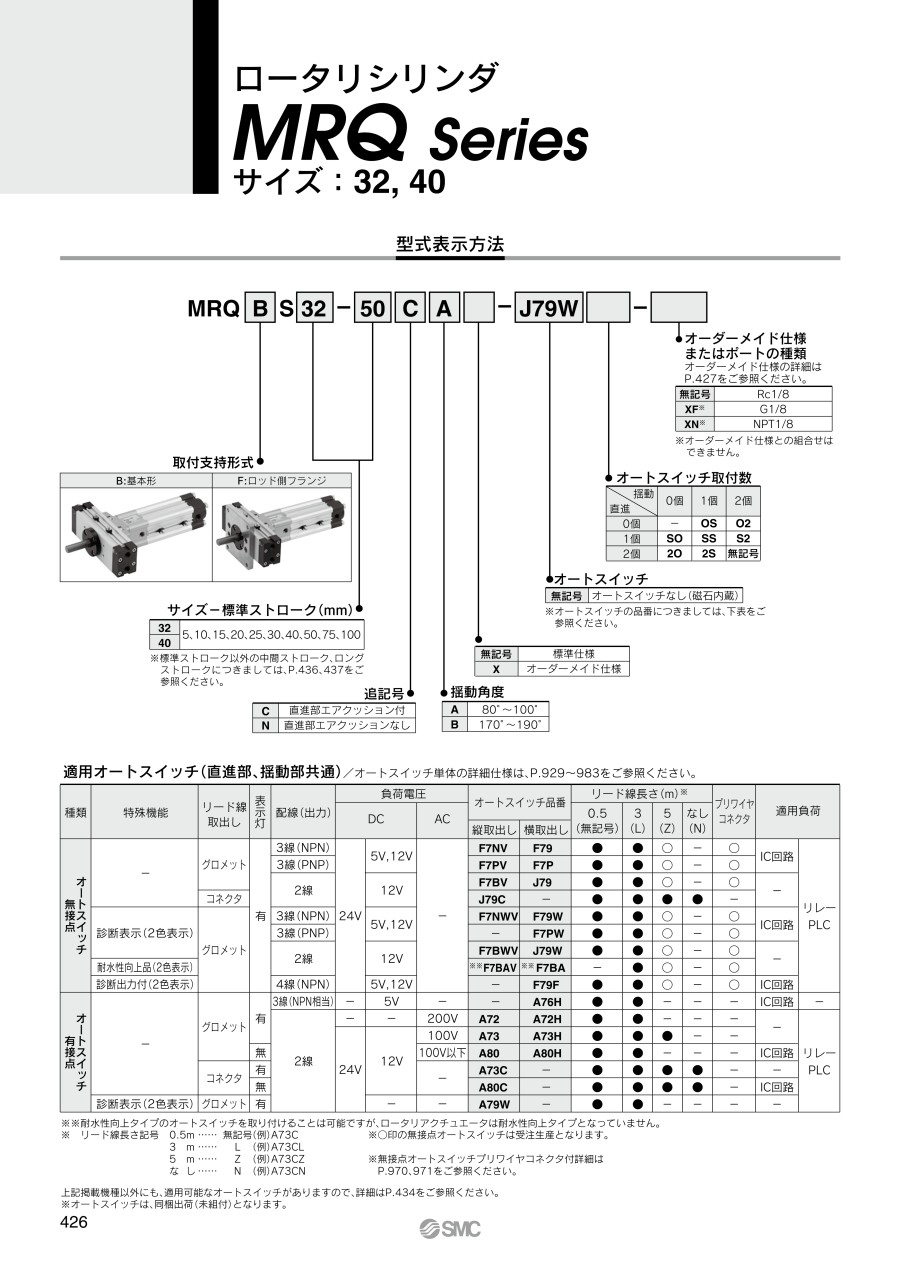

ロータリシリンダ MRQシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 2,417円～99,523円特別価格
- 税込単価
- 2,659円～109,475円特別価格
薄形シリンダとロータリアクチュエータをコンパクトに一体化した直進揺動ユニット。...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
サイズ：32/基本形/MRQBS32
ストローク別取り付けねじ
取り付けねじ数：3の場合
取り付けねじ数：4の場合
規格表
単位：mm
| ストローク | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 75 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| Y | 12.5 | 15 | 15 | 20 | 20 | 15 | 17.5 | 25 | 30 |
| Q | - | - | - | - | - | 20 | 20 | 20 | 30 |
| E | 61 | 61 | 63.5 | 61 | 63.5 | 63.5 | 66 | 71 | 73.5 |
製品仕様
直進部
揺動部
| - | サイズ | 32 | 40 |
|---|---|---|---|
| 直進部 | 使用ピストン速度 | 50～500mm/s | |
| クッション | エアクッション付 | ||
| ポートサイズ | Rc1/8 | ||
| 揺動部 | 出力0.5MPa時 | 1N・m | 1.9N・m |
| 揺動時間調整範囲 | 0.2～1s/90° | ||
| クッション | なし | ||
| 許容運動エネルギー | 0.023J | 0.028J | |
| ポートサイズ | 1/8・M5×0.8（プラグ栓付） | ||
| バックラッシ | 2°以内 | ||
※実効出力の詳細仕様は、カタログをご参照ください。
直進部/標準ストローク
サイズ32・40：10mm、15mm、20mm、25mm、30mm、40mm、50mm、75mm、100mm
※上記以外の中間ストロークにつきましては、カタログをご参照ください。
質量
| サイズ | 揺動角度 | 基本質量（g） | ストローク増し質量（g/mm） | フランジ（g） |
|---|---|---|---|---|
| 32 | 80°～100° | 1,400 | 4 | 500 |
| 170°～190° | 1,500 | |||
| 40 | 80°～100° | 2,100 | 5 | 500 |
| 170°～190° | 2,300 |
計算方法：（例）MRQBS32-50CA
- 基準質量：1,400g
- ストローク割増質量：4×50＝200g
計：1,600g
※オートスイッチの単体質量につきましては、カタログをご参照ください。
揺動方向/揺動角度調整範囲および揺動角度
矢印側のポートより加圧するとロッドは時計回りする
揺動角度調整範囲および揺動角度
- ※ 揺動端ではそれぞれ±5°の角度調整が可能です。
- ※ B側ポートより加圧している状態にてC側の角度調整ねじを調整した場合Eの範囲が調整されます。A側ポートより加圧している状態にてD側の角度調整ねじを調整した場合Fの範囲が調整されます。
注意・禁止事項
- ※ ご使用の前に必ずカタログの注意事項をお読みください。
- ※ 出荷時の角度調整ねじ（アジャストボルト）の調整は、揺動範囲内の任意の位置になっています。ご使用の際は必要な角度に再調整してください。
- ※ 上記以外の製品情報につきましては、カタログを参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
66,006円59,405円 ( 65,346円 ) | 19日目 |
39,229円 ( 43,152円 ) | 19日目 |
47,645円 ( 52,410円 ) | 19日目 |
45,533円 ( 50,086円 ) | 19日目 |
43,436円 ( 47,780円 ) | 19日目 |
44,692円 ( 49,161円 ) | 19日目 |
50,263円 ( 55,289円 ) | 19日目 |
53,441円 ( 58,785円 ) | 19日目 |
50,450円 ( 55,495円 ) | 19日目 |
51,571円 ( 56,728円 ) | 19日目 |
54,799円49,319円 ( 54,251円 ) | 19日目 |
53,441円 ( 58,785円 ) | 19日目 |
53,441円 ( 58,785円 ) | 19日目 |
60,921円 ( 67,013円 ) | 19日目 |
60,921円 ( 67,013円 ) | 19日目 |
55,578円50,020円 ( 55,022円 ) | 19日目 |
57,606円51,845円 ( 57,030円 ) | 19日目 |
55,901円50,310円 ( 55,341円 ) | 19日目 |
45,724円41,151円 ( 45,266円 ) | 19日目 |
40,818円 ( 44,900円 ) | 19日目 |
48,111円 ( 52,922円 ) | 19日目 |
49,234円 ( 54,157円 ) | 19日目 |
47,124円 ( 51,836円 ) | 19日目 |
46,282円 ( 50,910円 ) | 19日目 |
58,958円 ( 64,854円 ) | 19日目 |
51,852円 ( 57,037円 ) | 19日目 |
59,681円53,712円 ( 59,083円 ) | 19日目 |
60,932円54,838円 ( 60,322円 ) | 19日目 |
59,681円53,712円 ( 59,083円 ) | 19日目 |
61,644円55,479円 ( 61,027円 ) | 19日目 |
38,340円 ( 42,174円 ) | 19日目 |
45,635円 ( 50,199円 ) | 19日目 |
46,756円 ( 51,432円 ) | 19日目 |
43,803円 ( 48,183円 ) | 19日目 |
53,675円 ( 59,043円 ) | 19日目 |
53,675円 ( 59,043円 ) | 19日目 |
53,675円 ( 59,043円 ) | 19日目 |
55,342円49,807円 ( 54,788円 ) | 19日目 |
50,496円 ( 55,546円 ) | 19日目 |
52,554円 ( 57,809円 ) | 19日目 |
38,340円 ( 42,174円 ) | 19日目 |
39,930円 ( 43,923円 ) | 19日目 |
50,583円 ( 55,641円 ) | 19日目 |
39,457円 ( 43,403円 ) | 6日目 |
46,749円 ( 51,424円 ) | 19日目 |
46,749円 ( 51,424円 ) | 19日目 |
48,993円 ( 53,892円 ) | 19日目 |
46,749円 ( 51,424円 ) | 19日目 |
43,102円 ( 47,412円 ) | 19日目 |
43,102円 ( 47,412円 ) | 19日目 |
47,870円 ( 52,657円 ) | 19日目 |
46,614円 ( 51,275円 ) | 19日目 |
47,870円 ( 52,657円 ) | 19日目 |
45,775円 ( 50,353円 ) | 19日目 |
44,933円 ( 49,426円 ) | 19日目 |
43,102円 ( 47,412円 ) | 19日目 |
47,498円 ( 52,248円 ) | 19日目 |
57,595円 ( 63,355円 ) | 19日目 |
72,151円64,935円 ( 71,429円 ) | 19日目 |
50,490円 ( 55,539円 ) | 19日目 |
詳細情報
基本情報
薄形シリンダとロータリアクチュエータをコンパクトに一体化した直進揺動ユニット。
【特長】
・直進運動、揺動運動のタイミングは任意に設定可能
・直進部エアクッション付
・角度調整が可能
・スムーズな揺動運動
・使用流体：空気（無給油）
・最高使用圧力：0.7MPa/最低使用圧力：0.15MPa
・周囲温度および使用流体温度：0～60℃（ただし凍結なきこと）
・取付支持形式：基本形
