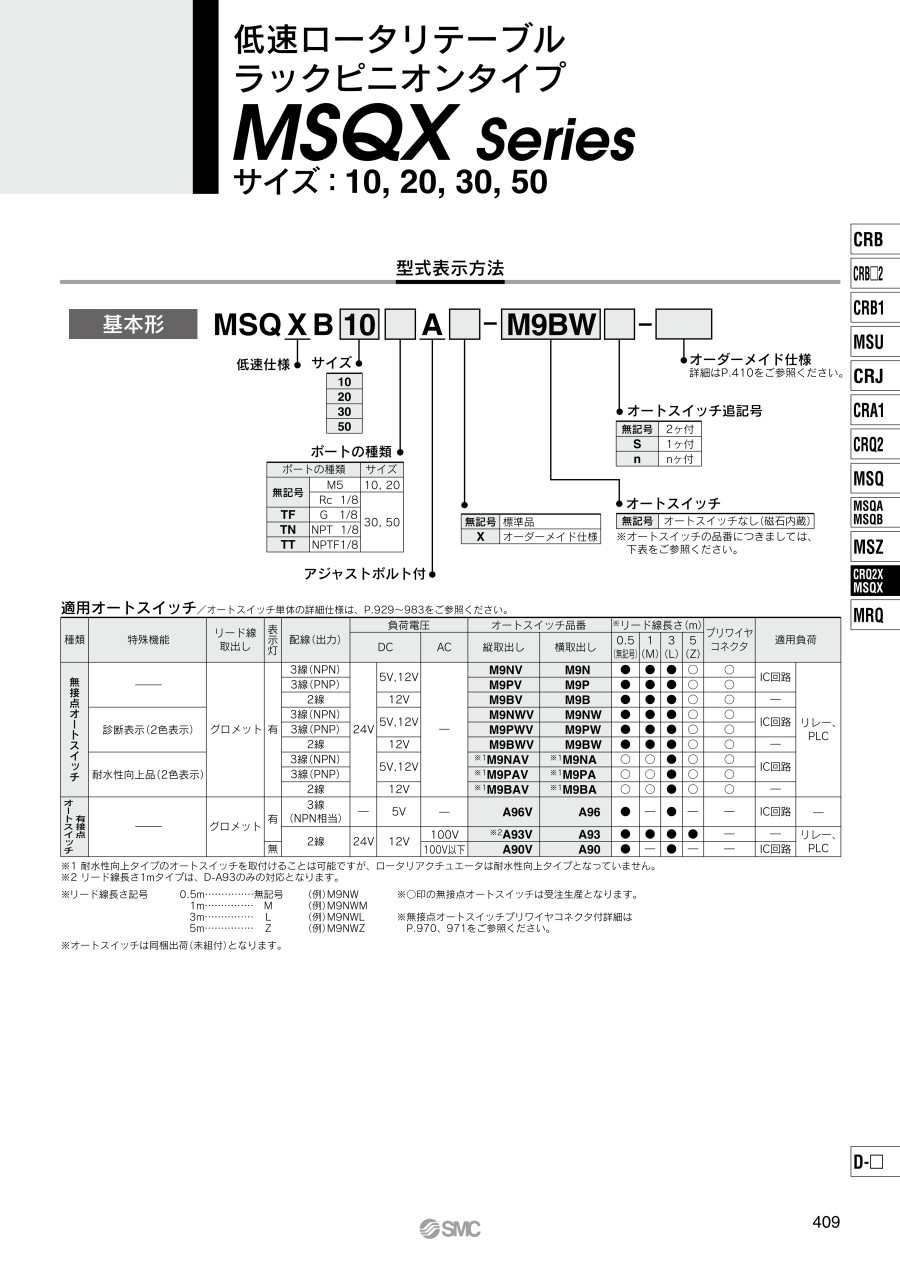

低速ロータリテーブル ラックピニオンタイプ MSQXシリーズ

外形図

基本形

製品仕様

JIS記号

端面ポート・側面ポートイメージ

※使用圧力0.5MPa時の出力を示します。詳細はカタログをご参照ください。

揺動方向および揺動角度

• Aポートより加圧するとテーブルは時計回りに回転し、Bポートより加圧すると反時計回りに回転する。
• アジャストボルトを調整することにより図の範囲で回転端を設定することができ、任意の揺動角を得ることができる。

揺動方向イメージ

揺動角度イメージ

• ※ 図は、位置決めピン穴の揺動範囲を示しています。
• ※ 図のピン穴の位置は、アジャストボルトA、Bを同一量ずつ締め込んで揺動角180°に調整した場合の反時計回り端を示しています。

■外部アブソーバ付き／角度調整ねじ一回転当りの調整角度

• サイズ10：10.2°
• サイズ20：7.2°
• サイズ30：6.5°
• サイズ50：8.2°

揺動角度範囲の設定例

アジャストボルトA、Bの調整により、下図のように様々な揺動範囲を設定することができる。
（図は、位置決めピン穴の揺動範囲を示している。）

190°（最大）揺動

180°揺動

90°揺動

90°揺動

90°揺動

規格表

単位：mm

※※Rc1/8以外に、G1/8、NPT1/8、NPTF1/8も選択可能です。

注意・禁止事項

速度調整

• ※ 重力に反して負荷を持ち上げる（下げる）等、動作中に負荷変動がある用途では速度変化が生じます。
• ※ 本製品は、低速揺動中の安定動作を目的としたものです。動作始点および終点での衝撃を緩和する機能はありません。
• ※ 作動条件により揺動端付近において速度変化が生じる場合があります。（この現象は外部ストッパの設置により回避することができます。）

※ 上記以外の製品情報につきましては、カタログを参照下さい。
