ロータリテーブル ラックピニオンタイプ MSQシリーズ 外部アブソーバ付 サイズ：10～30・50

外形図

基本形／MSQBL・MSQBH／対称形・底面位置決めピン穴の位置（左上）

高精度形／MSQAL・MSQAH

製品仕様

外観

JIS記号

製品仕様

• 使用流体：空気（無給油）
• 最高使用圧力：1MPa
• 最低使用圧力：0.2MPa
• 周囲温度および使用流体温度：0～60℃（ただし凍結なきこと）
• クッション：ショックアブソーバ
• アブソーバ型式：低エネルギー用／RB0805（サイズ10）、RB1006（サイズ20、30）、RB1411（サイズ50）
• アブソーバ型式：高エネルギー用／RB0806（サイズ10）、RB1007（サイズ20、30）、RB1412（サイズ50）
• 揺動角度： 90°、180°
• 角度調整範囲：各揺動端±3°
• シリンダ内径：サイズ10／φ15（内径15mm）、サイズ20／φ18（内径18mm）、サイズ30／φ21（内径21mm）、サイズ50／φ25（内径25mm）
• ポートサイズ：端面ポート／M5×0.8（サイズ10、20）、Rc1/8・G1/8・NPT1/8（サイズ30、50）
• ポートサイズ：側面ポート／M5×0.8（全サイズ）

※ショックアブソーバの寿命は使用条件によりロータリテーブル本体とは異なります。交換の目安はカタログを参照してください。

質量

基本形

• 90°仕様：（サイズ10）600g、（サイズ20）1,150g、（サイズ30）1,460g、（サイズ50）2,390g
• 180°仕様：（サイズ10）570g、（サイズ20）1,090g、（サイズ30）1,390g、（サイズ50）2,280g

高精度形

• 90°仕様：（サイズ10）670g、（サイズ20）1,340g、（サイズ30）1,690g、（サイズ50）2,720g
• 180°仕様：（サイズ10）640g、（サイズ20）1,290g、（サイズ30）1,620g、（サイズ50）2,600g

※オートスイッチの質量を除いた値です。

揺動方向および揺動角度

• Aポートより加圧するとテーブルは時計まわりに回転し、Bポートより加圧すると反時計まわりに回転する。
• ショックアブソーバを調整することにより図の範囲で回転端を設定することができる。

標準形の揺動方向イメージ

標準形（180°用）の揺動角度イメージ／底面位置決めピン穴の位置

標準形（90°用）の揺動角度イメージ／底面位置決めピン穴の位置

対称形の揺動方向イメージ

対称形（180°用）の揺動角度イメージ／底面位置決めピン穴の位置

対称形（90°用）の揺動角度イメージ／底面位置決めピン穴の位置

• ※ 図は、位置決めピン穴の揺動範囲を示しています。
• ※ 図のピン穴の位置は、アジャストボルトA、Bを同一量ずつ締め込んで揺動角180°に調整した場合の反時計回り端を示しています。

■外部アブソーバ付き／角度調整ねじ一回転当りの調整角度

• サイズ10：1.4°
• サイズ20：1.2°
• サイズ30：1.1°
• サイズ50：1.3°

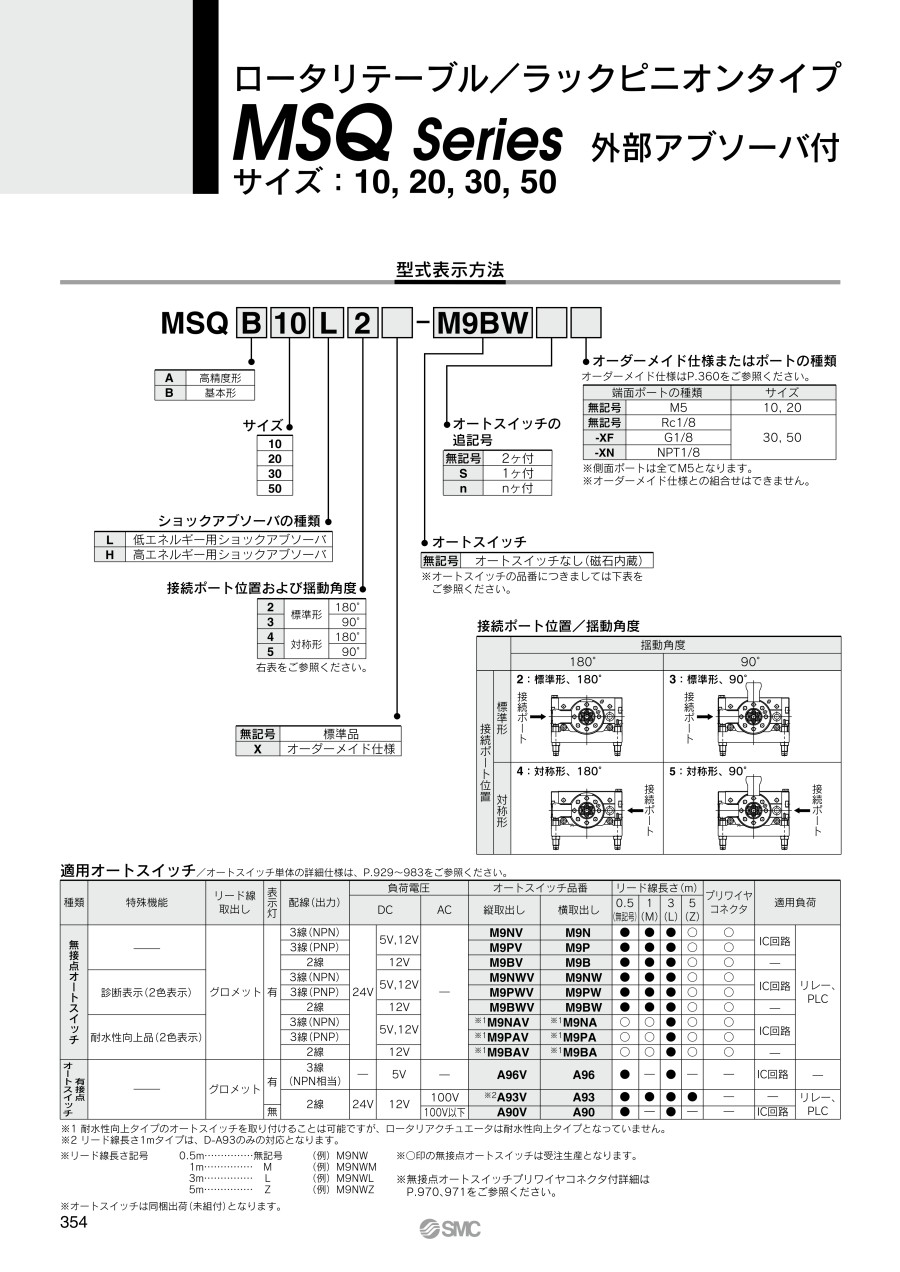

型式表示方法

規格表

単位：mm

基本形

※Rc1/8以外に、G1/8、NPT1/8も選択可能です。

高精度形

注意・禁止事項

速度調整

• ※ 速度の調整は低速側より徐々に行ってください。速度の調整は高速側より行いますと機器類の破損を招き人体および機器、装置に損傷を与える原因となります。
• ※ 作動速度が高く、負荷の慣性が大きい場合には大きなエネルギーがアクチュエータに加わり破損の原因となります。機種の選定手順により適正な作動時間を求めることができます。
• ※ ポート口にある固定絞りを再加工等で大きくしないでください。この固定絞り径を大きくしますとアクチュエータの作動速度が増し、衝撃力が増大してアクチュエータが破損する原因となります。

給油

※ 無給油対応品なので給油はしないでください。出荷時はグリースにより潤滑されていますので給油しますと製品仕様を満足できない原因となります。

※ 上記以外の製品情報につきましては、カタログを参照下さい。
