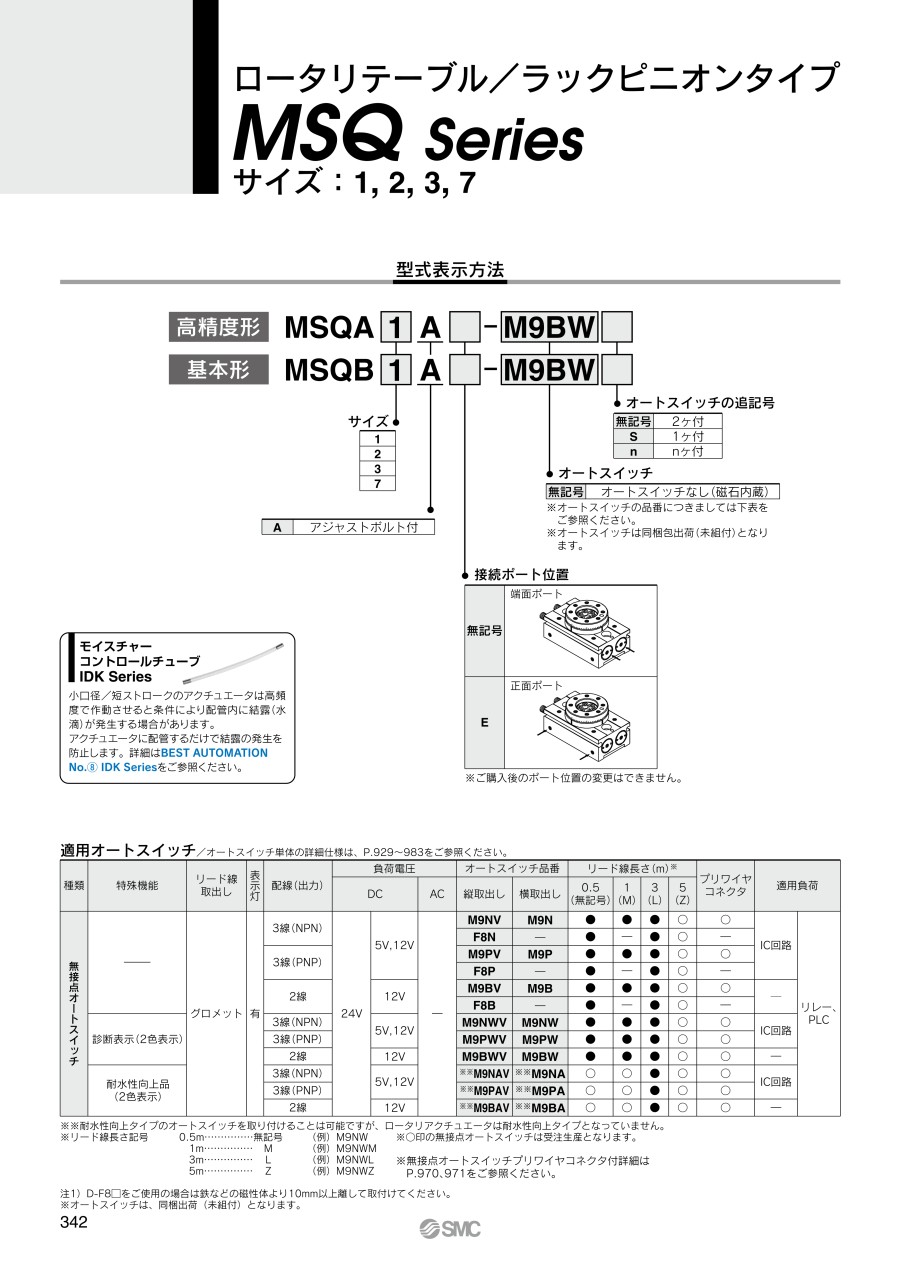

ロータリテーブル ラックピニオンタイプ MSQシリーズ サイズ：1・2・3・7
- 通常単価(税別)
- 23,484円～54,184円
- 税込単価
- 25,832円～59,602円
テーブル面の高さをおさえた薄形タイプの揺動テーブルユニット。【特長】・ワークの...
詳細情報を確認するご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
基本形／MSQBA
高精度形／MSQAA
製品仕様
基本形／MSQB
高精度形／MSQA
JIS記号
製品仕様
- 使用流体：空気（無給油）
- 最高使用圧力：0.7MPa
- 最低使用圧力：0.1MPa
- 周囲温度および使用流体温度：0～60℃（ただし凍結なきこと）
- クッション：なし（サイズ1、2）／ラバークッション（サイズ3、7）
- 角度調整範囲：0～190°
- 最大揺動角度：190°
- シリンダ内径：サイズ1／φ6（内径6mm）サイズ2／、φ8（内径8mm）、サイズ3／φ10（内径10mm）、サイズ7／φ12（内径12mm）
- ポートサイズ：M3×0.5（サイズ1、2、3）、M5×0.8（サイズ7）
許容運動エネルギーと揺動時間調整範囲
許容運動エネルギー
- サイズ1：0.001J
- サイズ2：0.0015J
- サイズ3：0.002J
- サイズ7：0.006J
作動上安定な揺動時間調整範囲
- サイズ1、2、3：0.2～0.7s/90°
- サイズ7：0.2～1s/90°
※許容値を超えた運動エネルギーで動作させた場合、製品内部に破損が生じ使用不能になる恐れがありますので、運動エネルギーが許容値を超えないよう、設計時・運動時には十分注意してください。
揺動方向および揺動角度
- Aポートより加圧するとテーブルは時計回りに回転し、Bポートより加圧すると反時計回りに回転する。
- アジャストボルトを調整することにより図の範囲で回転端を設定することができる。
揺動方向イメージ
揺動角度イメージ
- ※ 図は、位置決めピン穴の揺動範囲を示しています。
- ※ 図のピン穴の位置は、アジャストボルトA、Bを同一量ずつ締め込んで揺動角180°に調整した場合の反時計回り端を示しています。
■アジャストボルト付き、内部アブソーバ付き／角度調整ねじ一回転当りの調整角度
- サイズ1：8.2°
- サイズ2：10°
- サイズ3：10.9°
- サイズ7：10.2°
揺動角度範囲の設定例
アジャストボルトA 、Bの調整により、下図のように様々な揺動範囲を設定することができる。
（図は、位置決めピン穴の揺動範囲を示している。）
190°（最大）揺動
180°揺動
90°揺動
規格表
単位：mm
| サイズ | A | AU | AV | AW | AX | AY | BA | BB |
|---|---|---|---|---|---|---|---|---|
| 1 | 28 | 2.8 | 11 | 8.2 | 5.5 | 1.5 | 35 | 39.6 |
| 2 | 30 | 3.6 | 12.6 | 9.2 | 7 | 2.7 | 37 | 45.1 |
| 3 | 34.5 | 4.4 | 15.5 | 10.5 | 8 | 2.5 | 43 | 46.7 |
| 7 | 41 | 4.8 | 18.4 | 12.2 | 10 | 3 | 50 | 59.2 |
| サイズ | DH | DI | DJ | DL | FE | HA | UV |
|---|---|---|---|---|---|---|---|
| 1 | 27h8 | 27.5h8 | 14H8 | 4.5H8 | 8.2 | 13.5 | 29.5 |
| 2 | 29h8 | 29.5h8 | 14H8 | 5H8 | 9.7 | 15.5 | 33.5 |
| 3 | 33h8 | 34h8 | 17H8 | 6H8 | 9.7 | 15.5 | 36 |
| 7 | 39h8 | 40h8 | 20H8 | 7H8 | 9.5 | 16.5 | 39.5 |
| サイズ | BC | BD | BE | BG | BH | BI | BJ | D | DD | DE | DF |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 4.5 | 32 | 17 | 11 | 8.2 | 30 | 4.5 | 27h9 | 27.5h9 | 14H9 | 3.5 |
| 2 | 5.5 | 34 | 18.5 | 12.6 | 9.2 | 35 | 4.5 | 29h9 | 29.5h9 | 14H9 | 3.8 |
| 3 | 5.5 | 38 | 23 | 15.5 | 10.5 | 40 | 4.5 | 33h9 | 34h9 | 17H9 | 5 |
| 7 | 5.5 | 45 | 30 | 18.4 | 12.2 | 50 | 5 | 39h9 | 40h9 | 20H9 | 6 |
| サイズ | DG | FA | FB | FD | H | J | JA | JB | JC | JD | JE | JF | JG |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 4.5H9 | 4.8 | 2 | 3.7 | 9 | 3.3 | 6 | 3.5 | M4×0.7 | 2.2 | 5.3 | M4×0.7 | 4 |
| 2 | 5H9 | 5.3 | 2.5 | 4.2 | 10 | 3.3 | 6 | 3.5 | M4×0.7 | 2.2 | 5.3 | M4×0.7 | 4 |
| 3 | 6H9 | 5.3 | 2.5 | 4.2 | 10 | 4.2 | 7.5 | 4.5 | M5×0.8 | 2.5 | 6 | M4×0.7 | 4 |
| 7 | 7H9 | 6.5 | 2.5 | 4.5 | 11.5 | 4.2 | 7.5 | 4.5 | M5×0.8 | 2.5 | 6 | M5×0.8 | 5 |
| サイズ | JJ | JK | JU | P | Q | S | SD | SF | SU | UU |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | M3×0.5 | 3.5 | M3×0.5 | M3×0.5 | 16 | 50.5 | 10.8 | 24.4 | 9.4 | 25 |
| 2 | M3×0.5 | 3.5 | M4×0.7 | M3×0.5 | 18 | 56 | 13.4 | 26.2 | 11.3 | 28 |
| 3 | M3×0.5 | 3.5 | M5×0.8 | M3×0.5 | 20.5 | 60 | 15.2 | 31 | 11.8 | 30.5 |
| 7 | M4×0.7 | 4.5 | M6×1 | M5×0.8 | 23 | 73.5 | 15.4 | 37.4 | 14.9 | 34.5 |
| サイズ | WA | WB | WC | WD | WE | WF | XA | XB | XC | YA | YB | YC |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 9.5 | 2H9 | 2 | M3×0.5 | 4.8 | 20 | 22.5 | 2H9 | 2 | 11 | 2H9 | 2 |
| 2 | 10 | 2H9 | 2 | M3×0.5 | 5.3 | 21 | 24.5 | 2H9 | 2 | 11.5 | 2H9 | 2 |
| 3 | 12 | 2H9 | 2 | M3×0.5 | 5.3 | 25 | 27 | 2H9 | 2 | 13.5 | 2H9 | 2 |
| 7 | 14 | 3H9 | 3 | M4×0.7 | 6.5 | 29 | 32.5 | 3H9 | 3 | 15.5 | 3H9 | 3 |
注意・禁止事項
速度調整
- ※ 速度の調整は低速側より徐々に行ってください。速度の調整は高速側より行いますと機器類の破損を招き人体および機器、装置に損傷を与える原因となります。
- ※ 作動速度が高く、負荷の慣性が大きい場合には大きなエネルギーがアクチュエータに加わり破損の原因となります。機種の選定手順により適正な作動時間を求めることができます。
- ※ ポート口にある固定絞りを再加工等で大きくしないでください。この固定絞り径を大きくしますとアクチュエータの作動速度が増し、衝撃力が増大してアクチュエータが破損する原因となります。
給油
※ 無給油対応品なので給油はしないでください。出荷時はグリースにより潤滑されていますので給油しますと製品仕様を満足できない原因となります。
※ 上記以外の製品情報につきましては、カタログを参照下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
24,865円 ( 27,352円 ) | 6日目 |
27,594円 ( 30,353円 ) | 19日目 |
28,691円 ( 31,560円 ) | 19日目 |
28,325円 ( 31,158円 ) | 19日目 |
28,143円 ( 30,957円 ) | 19日目 |
29,971円 ( 32,968円 ) | 19日目 |
32,550円 ( 35,805円 ) | 19日目 |
30,245円 ( 33,270円 ) | 19日目 |
33,626円 ( 36,989円 ) | 19日目 |
28,691円 ( 31,560円 ) | 19日目 |
26,093円 ( 28,702円 ) | 19日目 |
28,417円 ( 31,259円 ) | 19日目 |
25,817円 ( 28,399円 ) | 19日目 |
28,874円 ( 31,761円 ) | 19日目 |
29,422円 ( 32,364円 ) | 19日目 |
29,291円 ( 32,220円 ) | 19日目 |
28,600円 ( 31,460円 ) | 19日目 |
29,148円 ( 32,063円 ) | 19日目 |
28,874円 ( 31,761円 ) | 19日目 |
29,148円 ( 32,063円 ) | 19日目 |
29,696円 ( 32,666円 ) | 19日目 |
29,422円 ( 32,364円 ) | 19日目 |
38,076円 ( 41,884円 ) | 19日目 |
37,534円 ( 41,287円 ) | 19日目 |
28,325円 ( 31,158円 ) | 19日目 |
28,874円 ( 31,761円 ) | 19日目 |
36,632円 ( 40,295円 ) | 19日目 |
32,255円 ( 35,481円 ) | 19日目 |
31,981円 ( 35,179円 ) | 19日目 |
28,874円 ( 31,761円 ) | 19日目 |
29,422円 ( 32,364円 ) | 19日目 |
28,600円 ( 31,460円 ) | 19日目 |
29,148円 ( 32,063円 ) | 19日目 |
38,797円 ( 42,677円 ) | 19日目 |
29,422円 ( 32,364円 ) | 19日目 |
31,356円 ( 34,492円 ) | 19日目 |
28,874円 ( 31,761円 ) | 19日目 |
29,422円 ( 32,364円 ) | 19日目 |
23,484円 ( 25,832円 ) | 19日目 |
27,594円 ( 30,353円 ) | 19日目 |
28,143円 ( 30,957円 ) | 19日目 |
28,691円 ( 31,560円 ) | 19日目 |
31,024円 ( 34,126円 ) | 19日目 |
28,143円 ( 30,957円 ) | 19日目 |
30,518円 ( 33,570円 ) | 19日目 |
28,691円 ( 31,560円 ) | 19日目 |
26,093円 ( 28,702円 ) | 19日目 |
31,979円 ( 35,177円 ) | 19日目 |
29,422円 ( 32,364円 ) | 19日目 |
28,600円 ( 31,460円 ) | 19日目 |
29,148円 ( 32,063円 ) | 19日目 |
32,598円 ( 35,858円 ) | 19日目 |
32,448円 ( 35,693円 ) | 19日目 |
28,325円 ( 31,158円 ) | 19日目 |
28,874円 ( 31,761円 ) | 19日目 |
29,422円 ( 32,364円 ) | 19日目 |
37,355円 ( 41,091円 ) | 19日目 |
28,600円 ( 31,460円 ) | 19日目 |
29,148円 ( 32,063円 ) | 19日目 |
29,148円 ( 32,063円 ) | 19日目 |
詳細情報
基本情報
テーブル面の高さをおさえた薄形タイプの揺動テーブルユニット。
【特長】
・ワークの取付が容易
・大型の転がり軸受
・角度調整範囲：0～190°
・高精度軸受を採用
・テーブルのラジアル・スラスト方向への移動量：0.01mm以下
・端面・側面方向からの配管
・本体の取付が容易
・ボディの小型化だけでなく、配線、配管処理も含めて省スペース化を実現
・小型ボディのメリットを最大限に活かした設置が可能
・サイズ：1、2、3、7
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
ロータリテーブル ラックピニオンタイプ MSQシリーズ サイズ：10～200
テーブル面の高さをおさえた薄形タイプの揺動テーブルユニットです。ワークの取り付けが容易です。高精度形は高精度軸受を採用し、テーブルのラジアル・スラスト方向への移動量を低減します。
SMC
ロータリテーブル ラックピニオンタイプ MSQシリーズ 外部アブソーバ付 サイズ：10～30・50
内部アブソーバ付きと比べると許容運動エネルギーが4～10倍になります。アジャストボルト・内部アブソーバの出っ張りがないため、長手方向の設置スペースを削減します。
SMC
低速ロータリテーブル ラックピニオンタイプ MSQXシリーズ
ワークの低速搬送が可能です。5s／90°での安定動作を実現し、スティックスリップがなく動作が滑らかです。CRQ2・MSQシリーズと同一寸法となっています。
よくあるご質問（FAQ）
またMSQの外部アブソーバ付がありますが、内部アブソーバ付と比べてどのような利点があるのでしょうか？
外部アブソーバ付は内部アブソーバ付に比べて許容運動エネルギーが大きくなり、低エネルギー用と高エネルギー用の2種類が選択可能です。
また長手方向の寸法が短縮されます。
揺動端における出力軸の回転方向の遊びをバックラッシと呼んでいます。
シングルラックピニオンタイプ（CRA1シリーズ）では、揺動端において出力軸にバックラッシが発生します。
必要に応じて外部ストッパを付けてください。
ダブルピストンタイプ（CRQ,MSQシリーズ）では出力軸にバックラッシは発生しません。
一方のピストンがストッパに当り停止した際に、他方のピストンがさらに移動するスペースを空けておくことにより、
ピニオンギヤにはピストン1本分の力が作用し、バックラッシが吸収されるためです。
ただし、揺動端での保持トルクは、実効トルクの半分となります。
