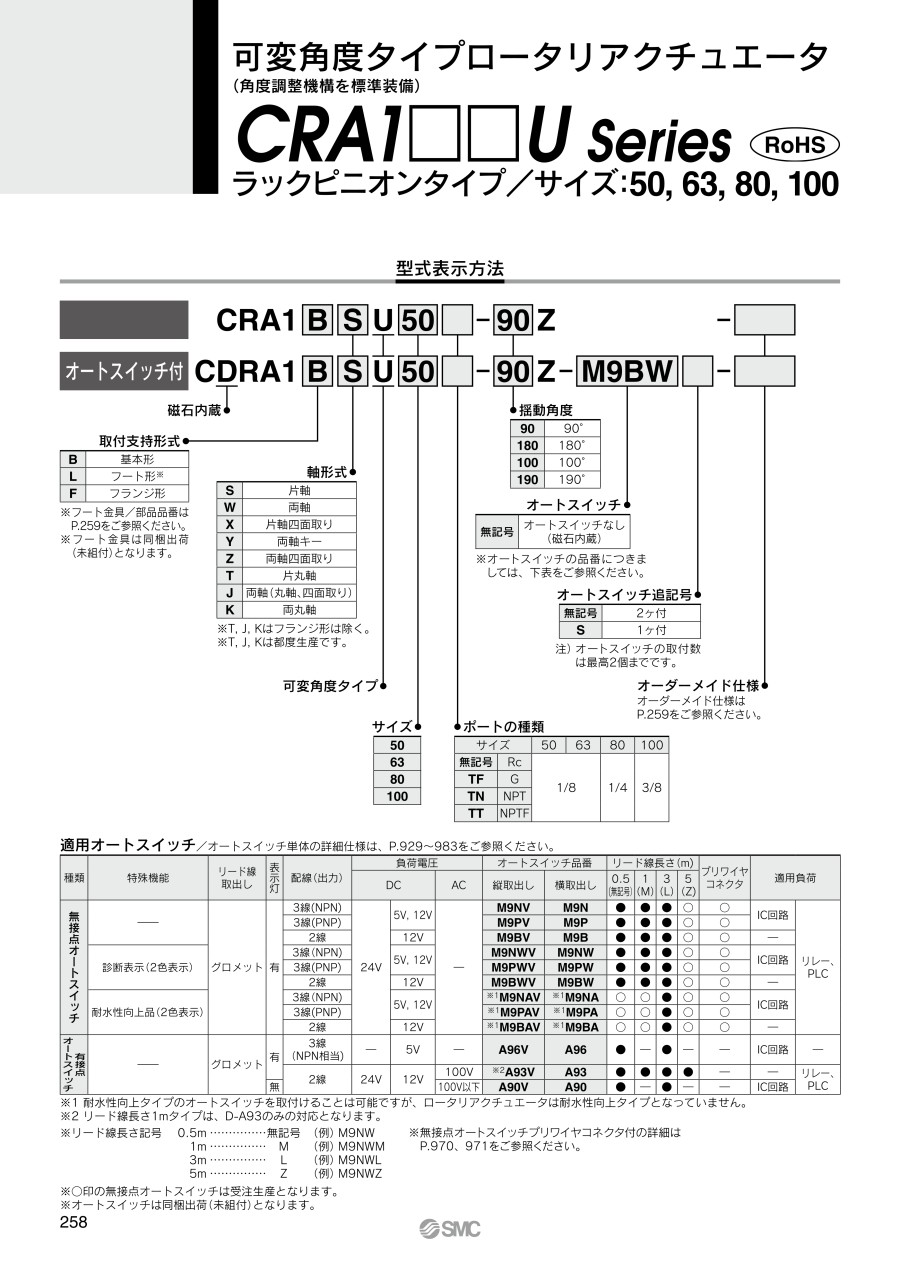

可変角度タイプ ロータリアクチュエータ CRA1□□Uシリーズ ラックピニオンタイプ

外形図

基本形

サイズ：50・63・80・100／片軸

• 本図は揺動角度90°、100°の場合の外観を示しています。
• 本図は、Bポート加圧状態を示しています。
• 本図は本体ポート側にオートスイッチを取り付けた状態を示しています。
• ※ （ ）内寸法は揺動角度180°、190°の場合。

製品仕様

• ※ 実効トルクおよび許容運動エネルギーと作動上安定な揺動時間調整範囲はカタログをご参照ください。

キー溝の揺動範囲と角度調整方法

Aポートより加圧するとシャフトが時計回りに揺動する。
角度調整ねじにより時計回転端位置が調整される。

• ※ 角度調整ねじに外部からの過大な衝撃、振動が加わらないようにしてください。角度調整ねじの緩み、脱落の原因となります。

角度調整ねじ一回転当りの調整角度

• サイズ50：9.5°
• サイズ63：9.4°
• サイズ80：8.2°
• サイズ100：6.8°

構造

オートスイッチ付き

規格表

単位：mm

商品特長詳細

2面に取り付け可能

オートスイッチ正面から取り付け可能

注意・禁止事項

注意・禁止事項

• ※ 火の近くおよび周囲温度が60℃を超える装置、機械に使用しないでください。
  エアハイドロタイプのロータリアクチュエータは、引火性のある作動油を使用するため、火災を引起こす恐れがあります。
• ※ ミストを嫌う環境および装置、機械に使用しないでください。
  エアハイドロタイプのロータリアクチュエータは、作動時にオイルミストを発生し、環境に影響を与える場合があります。
• ※ エアハイドロタイプのロータリアクチュエータ用の方向制御弁には、必ずエキゾーストクリーナを取り付けてください。
  エアハイドロタイプのロータリアクチュエータは、微量の作動油が方向制御弁の排気ポートより排出され、周囲を汚染する場合があります。
• ※ エアハイドロタイプのロータリアクチュエータは、保守の容易な場所に取り付けてください。
  エアハイドロタイプのロータリアクチュエータは、作動油の補給、エア抜きなどの保守が必要ですので、保守のためのスペースを確保してください。
• ※ 作動油の外部漏れにより装置および機械に影響をおよぼす場合は使用を避けてください。
  エアハイドロタイプのロータリアクチュエータは、微量ですが、ピストンパッキンからの摺動漏れが避けられません。エアハイドロタイプのロータリアクチュエータの構造上、摺動漏れによる作動油が外部に流出する場合があります。

選定と配管のご注意

• ※ エアハイドロタイプのロータリアクチュエータは、エアハイドロユニットとの組合せで選定してください。
  エアハイドロタイプのロータリアクチュエータは、エアハイドロユニットとの組合せで、良好な作動が得られますので、適正なエアハイドロユニットを選定してご使用ください。
• ※ エアハイドロタイプのロータリアクチュエータの配管には、くい込み管継手を使用してください。
  エアハイドロタイプのロータリアクチュエータの配管にワンタッチ管継手を使用すると、油漏れの発生する場合がありますので、使用しないでください。
• ※ 上記以外の製品情報につきましては、カタログを参照ください。
