ロータリアクチュエータ ラックピニオンタイプ CRA1シリーズ

外形図

単位：mm

基本形：C□RA1BS

サイズ：30/片軸

• 本図は揺動角度90°の場合の外観を示しています。
• 本図は、Bポート加圧状態を示しています。
• 本図は本体ポートと反対側にオートスイッチを取り付けた状態を示しています。（*印部の寸法はオートスイッチなしの場合は不要です）

※（ ）内寸法は揺動角度180°の場合です。
注）平行キーは同梱出荷（未組付き）となります。

両軸

サイズ：50・63・80・100/片軸

• 本図は揺動角度90°、100°の場合の外観を示しています。
• 本図は、Bポート加圧状態を示しています。
• 本図は本体ポート側にオートスイッチを取り付けた状態を示しています。

※（ ）内寸法は揺動角度180°、190°の場合です。

両軸

※ΦDはシャフトの寸法です。

フート形：C□RA1LS

サイズ：30

• 本図は揺動角度90°の場合の外観を示しています。
• 本図は、Bポート加圧状態を示しています。
• 本図は本体ポートと反対側にオートスイッチを取り付けた状態を示しています。

※（ ）内寸法は揺動角度180°の場合です。

サイズ：50・80・100

• 本図は揺動角度90°、100°の場合の外観を示しています。
• 本図は、Bポート加圧状態を示しています。
• 本図は本体ポート側にオートスイッチを取り付けた状態を示しています。

※（ ）内寸法は揺動角度180°、190°の場合です。

規格表

単位：mm

基本形：C□RA1BS

フート形：C□RA1LS

注）他の寸法は基本形と同一寸法です。

製品仕様

※CRA1□30はストッパを内蔵しているため加圧状態ではバックラッシの発生が有りません。

実効トルク表

単位：N・m

許容運動エネルギーと作動上安定な揺動時間調整範囲

• ※ エアクッション付きの許容運動エネルギーはクッションバルブの調整が最適に行われた場合の最大吸収エネルギーです。
• ※ エアハイドロタイプの作動上安定な揺動時間調整範囲につきましては、カタログを参照してください。

キー溝揺動範囲

Aポート側より加圧するとシャフトは時計方向に、Bポート側より加圧しますと反時計方向に揺動します。

サイズ：30

サイズ：50～100

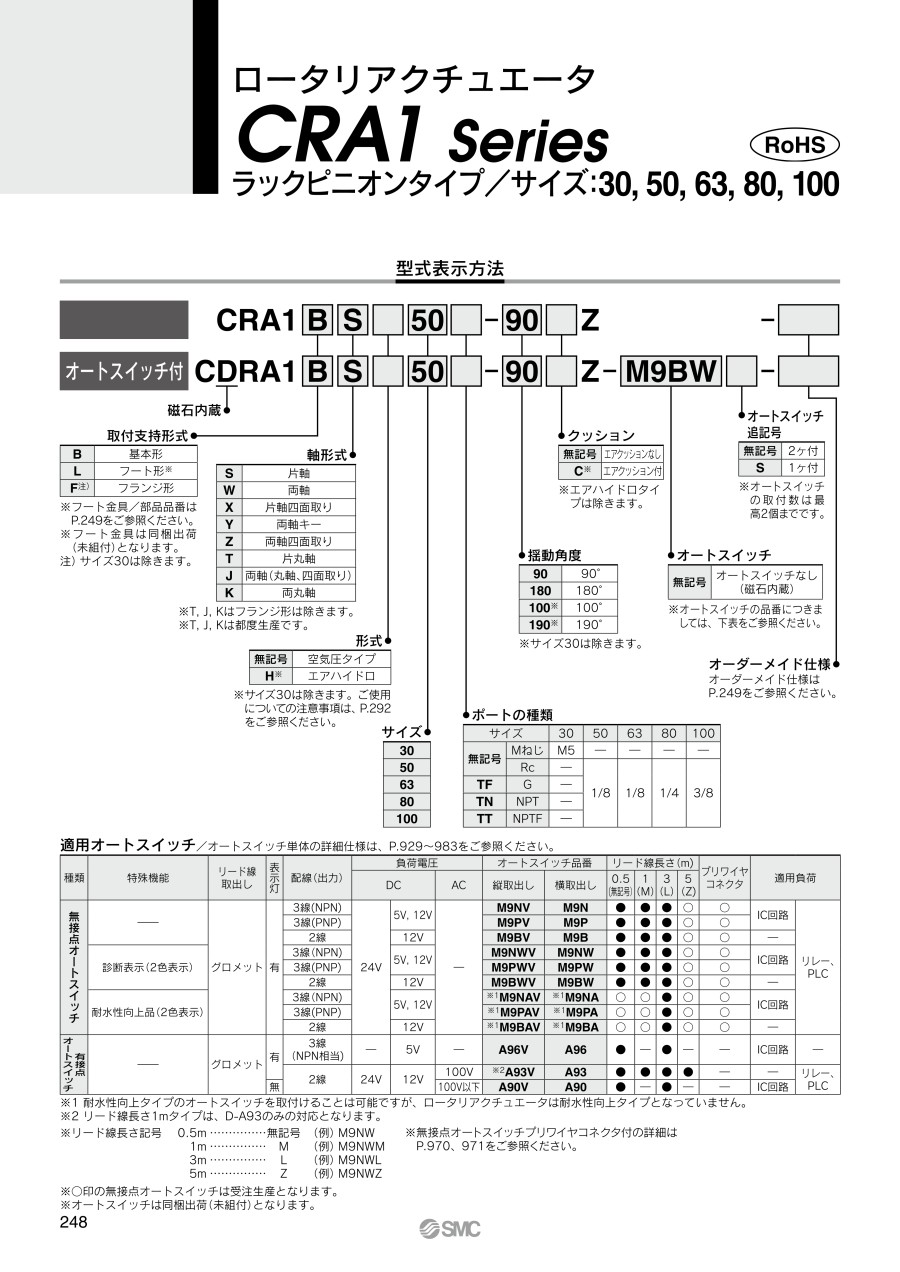

型式表示方法

商品特長詳細

2面に取り付け可能

オートスイッチ正面から取り付け可能

注意・禁止事項

注意・禁止事項

• ※ 火の近くおよび周囲温度が60℃を超える装置、機械に使用しないでください。
  エアハイドロタイプのロータリアクチュエータは、引火性のある作動油を使用するため、火災を引起こす恐れがあります。
• ※ ミストを嫌う環境および装置、機械に使用しないでください。
  エアハイドロタイプのロータリアクチュエータは、作動時にオイルミストを発生し、環境に影響を与える場合があります。
• ※ エアハイドロタイプのロータリアクチュエータ用の方向制御弁には、必ずエキゾーストクリーナを取り付けてください。
  エアハイドロタイプのロータリアクチュエータは、微量の作動油が方向制御弁の排気ポートより排出され、周囲を汚染する場合があります。
• ※ エアハイドロタイプのロータリアクチュエータは、保守の容易な場所に取り付けてください。
  エアハイドロタイプのロータリアクチュエータは、作動油の補給、エア抜きなどの保守が必要ですので、保守のためのスペースを確保してください。
• ※ 作動油の外部漏れにより装置および機械に影響をおよぼす場合は使用を避けてください。
  エアハイドロタイプのロータリアクチュエータは、微量ですが、ピストンパッキンからの摺動漏れが避けられません。エアハイドロタイプのロータリアクチュエータの構造上、摺動漏れによる作動油が外部に流出する場合があります。

選定と配管のご注意

• ※ エアハイドロタイプのロータリアクチュエータは、エアハイドロユニットとの組合せで選定してください。
• ※ エアハイドロタイプのロータリアクチュエータは、エアハイドロユニットとの組合せで、良好な作動が得られますので、適正なエアハイドロユニットを選定してご使用ください。
• ※ エアハイドロタイプのロータリアクチュエータの配管には、くい込み管継手を使用してください。
  エアハイドロタイプのロータリアクチュエータの配管にワンタッチ管継手を使用すると、油漏れの発生する場合がありますので、使用しないでください。
