ロータリアクチュエータ ベーンタイプ CRB1シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 14,345円～116,391円特別価格
- 税込単価
- 15,780円～128,030円特別価格
スラスト・ラジアル荷重の対応に即し、軸受けにはベアリングを採用したロータリアク...
詳細情報を確認する商品情報

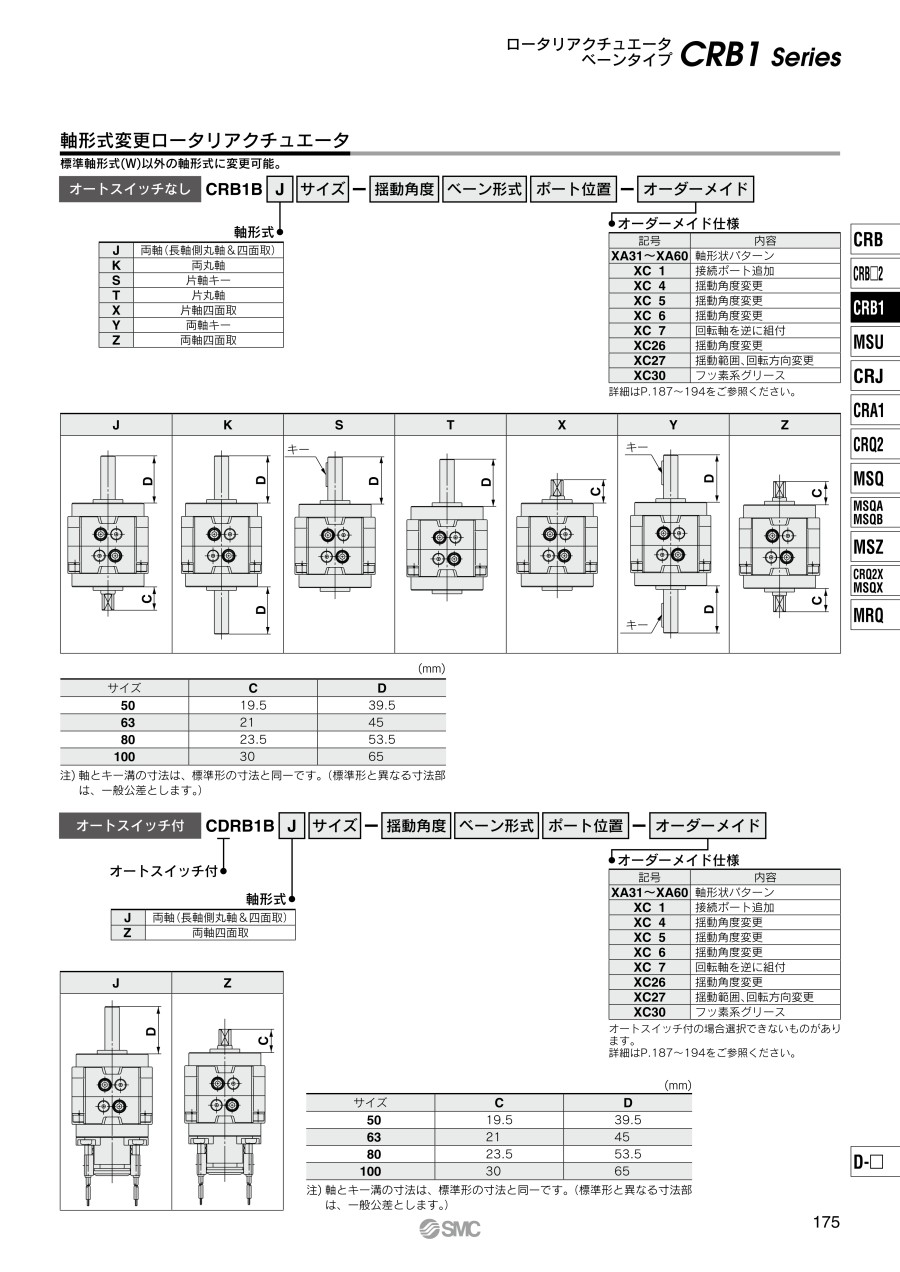

外形図
シングルベーン・ダブルベーンタイプ CRB1BW□-□S／D ＜ポート位置：ボディ側面＞
※揺動範囲についてはカタログをご参照ください。
ボディ軸方向（ポートの位置）：CRB1BW□-□SE、CRB1BW□-□DE
キー
製品仕様
CRB1シリーズのJIS記号
仕様
| サイズ | 50 | 63 | 80 | 100 | 50 | 63 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|
| ベーン形式 | シングルベーン（S） | ダブルベーン（D） | |||||||
| 揺動角度 | 標準 | 90°（0～+4）、180°（0～+4）、270°（0～+4） | 90°（0～+4） | ||||||
| 準標準 | 100°（0～+4）、190°（0～+4）、280°（0～+4） | 100°（0～+4） | |||||||
| 使用流体 | 空気（無給油） | ||||||||
| 保証耐圧力 | 1.5MPa | ||||||||
| 周囲温度および使用流体温度 | 5～60℃ | ||||||||
| 最高使用圧力 | 1.0MPa | ||||||||
| 最低使用圧力 | 0.15MPa | ||||||||
| 揺動時間調整範囲 | 0.1～1s/90° | ||||||||
| 許容運動エネルギー | 0.082J | 0.12J | 0.398J | 0.6J | 0.112J | 0.16J | 0.54J | 0.811J | |
| 軸荷重 | 許容ラジアル荷重 | 245N | 390N | 490N | 588N | 245N | 390N | 490N | 588N |
| 許容スラスト荷重 | 196N | 340N | 490N | 539N | 196N | 340N | 490N | 539N | |
| 軸受 | ベアリング | ||||||||
| ポート位置 | ボディ側面または軸方向 | ||||||||
| ポートサイズ | ボディ側面 | 1/8 | 1/4 | 1/8 | 1/4 | ||||
| 軸方向 | 1/8 | 1/4 | 1/8 | 1/4 | |||||
| 取付支持形式 | 基本形・フート形 | ||||||||
構造
- 標準形（本図のキーは、各揺動範囲における中間位置を示す。）
270°用（長軸側から見た場合） シングルベーン
180°用（長軸側から見た場合） シングルベーン
90°用（長軸側から見た場合） シングルベーン
90°用（長軸側から見た場合） ダブルベーン
標準形
長軸側／短軸側
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ（A） | アルミニウム合金 | 塗装 |
| 2 | ボディ（B） | アルミニウム合金 | 塗装 |
| 3 | ベーンシャフト | 炭素鋼※ | - |
| 4 | ストッパ | アルミニウム合金 | - |
| 5 | ストッパ | 樹脂 | 90°用 |
| 6 | ストッパ | 樹脂 | 180°用 |
| 7 | ベアリング | 軸受鋼 | - |
| 8 | 六角穴付ボルト（座金付） | クロムモリブデン鋼 | - |
| 9 | 特殊ボルト | クロムモリブデン鋼 | - |
| 10 | 平行キー | 炭素鋼 | - |
| 11 | Oリング | NBR | - |
| 12 | Oリング | NBR | 特殊Oリング |
| 13 | ストッパパッキン | NBR | 特殊パッキン |
| 14 | 固定用ゴム | NBR | - |
- ※ 部品単品での出荷対応は行っておりません。
- ※ ダブルベーンタイプの場合は、クロムモリブデン鋼になります。
規格表
単位：mm
| サイズ | A1 | A2 | B | C | D | E1（g6） | E2（h9） | F（h9） | G | H | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 67 | 78 | 70 | 19.5 | 39.5 | 12（-0.017～-0.006） | 11.9（-0.043～0） | 25（-0.052～0） | 3 | 10 | 13 | 5 | 13.5 |
| 63 | 82 | 98 | 80 | 21 | 45 | 15（-0.017～-0.006） | 14.9（-0.043～0） | 28（-0.052～0） | 3 | 12 | 14 | 5 | 17 |
| 80 | 95 | 110 | 90 | 23.5 | 53.5 | 17（-0.017～-0.006） | 16.9（-0.043～0） | 30（-0.052～0） | 3 | 13 | 16 | 5 | 19 |
| 100 | 125 | 140 | 103 | 30 | 65 | 25（-0.020～-0.007） | 24.9（-0.052～0） | 45（-0.062～0） | 4 | 19 | 22 | 5 | 28 |
| サイズ | M1 | M2 | M3 | N1 | N2 | P | Q | R（※） | S | T | U | V | W | X | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 26 | 18 | 21 | 14 | 18 | 50 | M6×1 深9 | 1/8 | 60 | R6 | 11 | 34 | 66 | 46 | 5.5 | 6.5 |
| 63 | 29 | 22 | 27 | 15 | 25 | 60 | M8×1.25 深10 | 1/8 | 75 | R7.5 | 14 | 39 | 83 | 52 | 8 | 9 |
| 80 | 30 | 30 | 29 | 20 | 30 | 70 | M8×1.25 深12 | 1/4 | 88 | R8 | 15 | 48 | 94 | 63 | 7.5 | 9 |
| 100 | 35.5 | 32 | 38 | 24 | 38 | 80 | M10×1.5 深13 | 1/4 | 108 | R11 | 11.5 | 60 | 120 | 78 | 7.5 | 11 |
- ※ シングルベーンの場合／本図は、180°用におけるBポート加圧状態を示します。
- ※ ダブルベーンの場合／本図はAポートあるいはBポート加圧時の中間位置の状態を示します。
- ※ 接続ポートはRc以外にG、NPTも選択可能です。
キー寸法
| サイズ | b（h9） | h（h9） | L |
|---|---|---|---|
| 50 | 4（-0.030～0） | 4（-0.030～0） | 20 |
| 63 | 5（-0.030～0） | 5（-0.030～0） | 25 |
| 80 | 5（-0.030～0） | 5（-0.030～0） | 36 |
| 100 | 7（-0.036～0） | 7（-0.036～0） | 40 |
注意・禁止事項
- ※ ご使用の前に必ずカタログの注意事項をご確認ください。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
54,392円48,952円 ( 53,847円 ) | 19日目 |
55,693円 ( 61,262円 ) | 19日目 |
63,898円57,508円 ( 63,259円 ) | 19日目 |
54,392円48,952円 ( 53,847円 ) | 19日目 |
61,152円55,036円 ( 60,540円 ) | 19日目 |
58,187円52,368円 ( 57,605円 ) | 19日目 |
59,284円53,355円 ( 58,691円 ) | 19日目 |
65,238円58,714円 ( 64,585円 ) | 19日目 |
65,960円59,364円 ( 65,300円 ) | 19日目 |
60,922円54,829円 ( 60,312円 ) | 19日目 |
52,049円46,844円 ( 51,528円 ) | 19日目 |
54,530円49,077円 ( 53,985円 ) | 19日目 |
66,863円60,176円 ( 66,194円 ) | 19日目 |
59,852円53,866円 ( 59,253円 ) | 19日目 |
56,030円50,427円 ( 55,470円 ) | 19日目 |
53,091円47,781円 ( 52,559円 ) | 19日目 |
55,580円50,022円 ( 55,024円 ) | 19日目 |
60,611円54,549円 ( 60,004円 ) | 19日目 |
49,758円 ( 54,734円 ) | 19日目 |
50,306円 ( 55,337円 ) | 19日目 |
48,246円 ( 53,071円 ) | 19日目 |
47,972円 ( 52,769円 ) | 19日目 |
50,123円 ( 55,135円 ) | 19日目 |
51,678円 ( 56,846円 ) | 19日目 |
66,322円59,689円 ( 65,658円 ) | 19日目 |
52,225円 ( 57,448円 ) | 19日目 |
49,204円 ( 54,124円 ) | 19日目 |
51,584円 ( 56,742円 ) | 19日目 |
70,736円63,662円 ( 70,028円 ) | 19日目 |
53,778円 ( 59,156円 ) | 19日目 |
52,133円 ( 57,346円 ) | 19日目 |
48,889円 ( 53,778円 ) | 19日目 |
54,935円49,441円 ( 54,385円 ) | 19日目 |
54,320円48,888円 ( 53,777円 ) | 19日目 |
50,479円45,431円 ( 49,974円 ) | 19日目 |
55,265円49,738円 ( 54,712円 ) | 19日目 |
55,877円50,289円 ( 55,318円 ) | 19日目 |
49,280円44,352円 ( 48,787円 ) | 19日目 |
49,758円 ( 54,734円 ) | 19日目 |
52,225円 ( 57,448円 ) | 19日目 |
49,204円 ( 54,124円 ) | 19日目 |
52,133円 ( 57,346円 ) | 19日目 |
48,296円 ( 53,126円 ) | 19日目 |
58,647円52,782円 ( 58,060円 ) | 19日目 |
53,930円48,537円 ( 53,391円 ) | 19日目 |
51,680円46,512円 ( 51,163円 ) | 19日目 |
55,430円49,887円 ( 54,876円 ) | 19日目 |
46,651円 ( 51,316円 ) | 19日目 |
53,317円 ( 58,649円 ) | 19日目 |
47,199円 ( 51,919円 ) | 19日目 |
46,468円 ( 51,115円 ) | 19日目 |
49,119円 ( 54,031円 ) | 19日目 |
46,097円 ( 50,707円 ) | 19日目 |
48,479円 ( 53,327円 ) | 19日目 |
49,027円 ( 53,930円 ) | 19日目 |
46,057円 ( 50,663円 ) | 19日目 |
45,825円 ( 50,408円 ) | 19日目 |
55,419円49,877円 ( 54,865円 ) | 19日目 |
48,931円 ( 53,824円 ) | 19日目 |
48,656円 ( 53,522円 ) | 19日目 |
詳細情報
基本情報
スラスト・ラジアル荷重の対応に即し、軸受けにはベアリングを採用したロータリアクチュエータ。
【特長】
・ベーンタイプ
・小型オートスイッチ取付可能（D-M9□型）
・信頼性が高い
・本体のダイレクトマウント取付可能
・ポート位置がボディ側面と軸方向の2タイプ
・標準形（CRB1）、オートスイッチ付き（CDRB1）
・取付支持形式：基本形（B）、フート形（L）
・ベーン形式：シングルベーン（S）、ダブルベーン（D）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
フリーマウント形ロータリアクチュエータ ベーンタイプ CRBU2シリーズ
ロータリアクチュエータ（フリーマウント形）となります。設置状況に応じて起点位置を任意に変更できます。豊富なバリエーションにより6通りの直接取り付けが可能です。質量最大12％削減で装置の軽量化が図れます。
SMC
ロータリアクチュエータ ベーンタイプ CRB2シリーズ
ロータリアクチュエータとなります。各種ユニットの自由な組み合せが可能、軸形式も6種類と豊富です。ダブルベーンタイプはシングルベーンと外観形状が同一（サイズ10を除く）で2倍のトルクが得られます。特にコンパクト性が要求される場合やロボットアームの一部に最適です。
SMC
フリーマウント形角度調整付 ロータリアクチュエータ ベーンタイプ CRBU2WUシリーズ
ロータリアクチュエータ（フリーマウント形・角度調節ユニット付き）となります。設置状況に応じて起点位置を任意に変更できます。豊富なバリエーションにより6通りの直接取り付けが可能です。質量最大12％削減で装置の軽量化が図れます。
よくあるご質問（FAQ）
ダブルベーンは受圧部が２倍になるので、トルクがシングルの2倍になります。
ただし構造上、揺動角度が90°と100°しかできません。
またCRB2シリーズ10・15・20のベーンシャフト材質は、シングルベーンタイプはステンレス、
ダブルベーンタイプでは、クロムモリブデン鋼になります。
CRB□30以上のダブルベーンタイプのベーンシャフト材質も、クロムモリブデン鋼です。
注）2018年11月に発売された新型CRBシリーズ（サイズ10,15,20,30,40）は、シングルベーンタイプのみになります。
