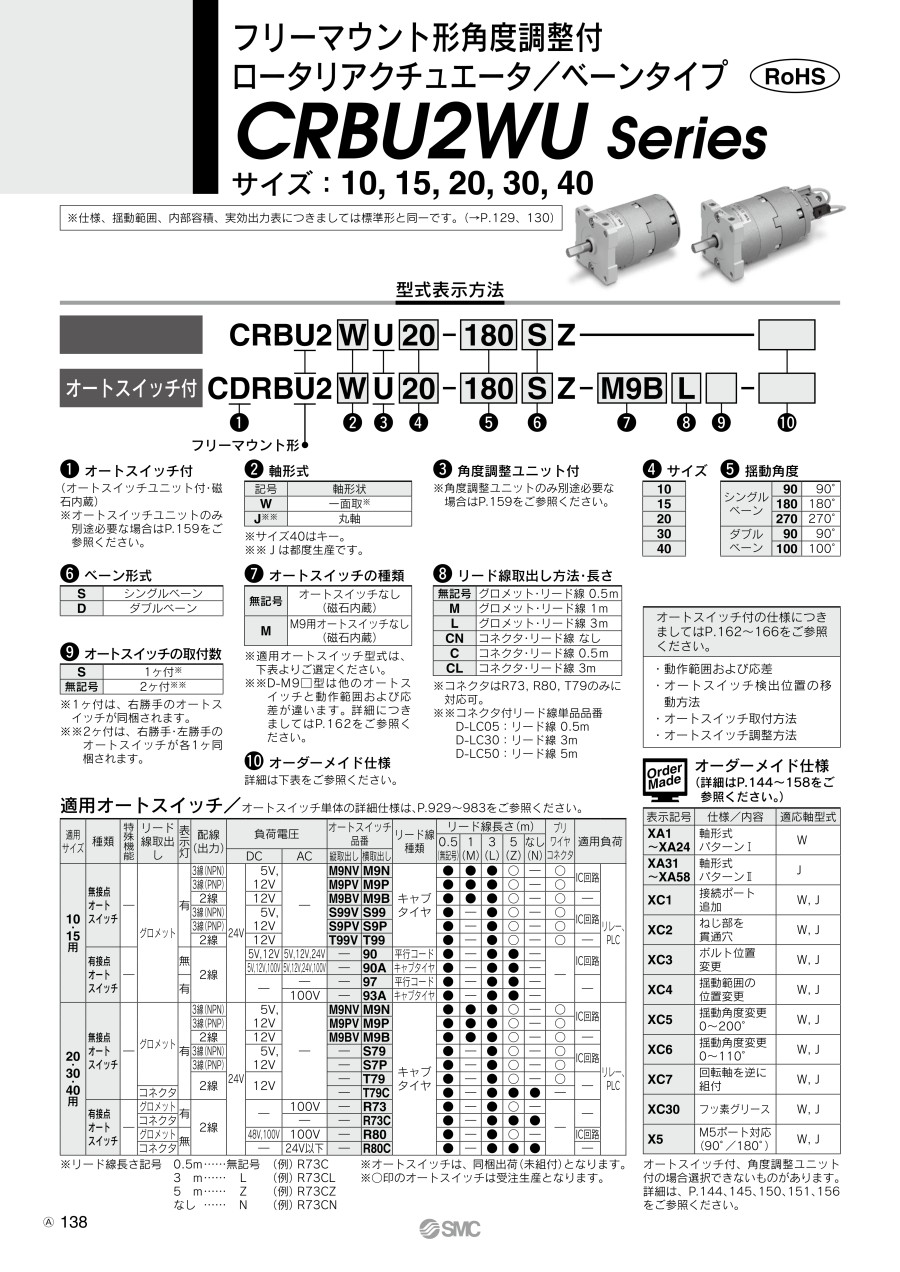

フリーマウント形角度調整付 ロータリアクチュエータ ベーンタイプ CRBU2WUシリーズ
- 通常単価(税別)
- 14,257円～57,498円
- 税込単価
- 15,683円～63,248円
角度調整ユニット付きのロータリアクチュエータ。【特長】・各種ユニットの自由な組...
詳細情報を確認する商品情報
外形図
サイズ10・15・20・30・40
※サイズ40は一面取が平行キーになります。
※サイズ10のみプレート形状が異なります。
サイズ10（ダブルベーン）
サイズ40の軸形状
平行キー
※本図はシングルベーンタイプの場合90°用（ユニットなし）におけるBポート加圧状態を示します。ダブルベーンタイプの場合AポートあるいはBポート加圧時の揺動中間位置を示します。
製品仕様
| 適用サイズ | 種類 | リード線取出し | 表示灯 | 配線 （出力） | 負荷電圧 | オートスイッチ型番 | リード線種類 | リード線長さ（m） | プリワイヤコネクタ | 適用負荷 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | AC | 縦取出し | 横取出し | 0.5 （無記号） | 1 （M） | 3 （L） | 5 （Z） | なし （N） | ||||||||||
| 10・15用 | 無接点オートスイッチ | グロメット | 有 | 3線（NPN） | 24V | 5V, 12V | - | M9NV | M9N | キャブタイヤ | ● | ● | ● | ○ | - | ○ | IC回路 | リレー、PLC |
| 3線（PNP） | M9PV | M9P | ● | ● | ● | ○ | - | ○ | ||||||||||
| 2線 | 12V | M9BV | M9B | ● | ● | ● | ○ | - | ○ | - | ||||||||
| 3線（NPN） | 5V, 12V | S99V | S99 | ● | - | ● | ○ | - | ○ | IC回路 | ||||||||
| 3線（PNP） | S9PV | S9P | ● | - | ● | ○ | - | ○ | ||||||||||
| 2線 | 12V | T99V | T99 | ● | - | ● | ○ | - | ○ | - | ||||||||
| 有接点オートスイッチ | 無 | 2線 | 5V, 12V | 5V, 12V, 24V | - | 90 | 平行コード | ● | - | ● | ● | - | - | IC回路 | ||||
| 5V, 12V, 100V | 5V, 12V, 24V, 100V | - | 90A | キャブタイヤ | ● | - | ● | ● | - | |||||||||
| 有 | - | - | - | 97 | 平行コード | ● | - | ● | ● | - | - | |||||||
| 100V | - | 93A | キャブタイヤ | ● | - | ● | ● | - | ||||||||||
| 20・30・40用 | 無接点オートスイッチ | グロメット | 有 | 3線（NPN） | 24V | 5V, 12V | - | M9NV | M9N | キャブタイヤ | ● | ● | ● | ○ | - | ○ | IC回路 | リレー、PLC |
| 3線（PNP） | M9PV | M9P | ● | ● | ● | ○ | - | ○ | ||||||||||
| 2線 | 12V | M9BV | M9B | ● | ● | ● | ○ | - | ○ | - | ||||||||
| 3線（NPN） | 5V, 12V | - | S79 | ● | - | ● | ○ | - | ○ | IC回路 | ||||||||
| 3線（PNP） | - | S7P | ● | - | ● | ○ | - | ○ | ||||||||||
| 2線 | 12V | - | T79 | ● | - | ● | ○ | - | ○ | - | ||||||||
| コネクタ | - | T79C | ● | - | ● | ● | ● | - | ||||||||||
| 有接点オートスイッチ | グロメット | 有 | 2線 | - | 100V | - | R73 | ● | - | ● | ○ | - | - | - | ||||
| コネクタ | - | - | R73C | ● | - | ● | ● | ● | ||||||||||
| グロメット | 無 | 48V, 100V | 100V | - | R80 | ● | - | ● | ○ | - | IC回路 | |||||||
| コネクタ | - | 24V以下 | - | R80C | ● | - | ● | ● | ● | - | ||||||||
- ※ オートスイッチ単体の詳細仕様は、カタログをご参照ください。
- ※ オートスイッチは、同梱出荷（未組付）となります。
- ※ リード線長さ記号
- 0.5m：無記号（例）R73C
- 3m：L（例）R73CL
- 5m：Z（例）R73CZ
- なし：N（例）R73CN
構造
※ユニットはシングルベーン、ダブルベーンともに共通。
- 角度調整付き
サイズ10・15・20・30・40
※サイズ40は一面取が平行キーになります。
シングルベーン
ダブルベーン
- オートスイッチ＋角度調整付き
サイズ10・15
サイズ10
サイズ20・30・40
※サイズ40は一面取が平行キーになります。
構成部品
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| 1 | ストッパリング | アルミニウム合金 | - |
| 2 | ストッパレバー | クロムモリブデン鋼 | - |
| 3 | レバー押え | 圧延材 | 亜鉛クロメート |
| 4 | ゴムダンパ | NBR | - |
| 5 | ストッパブロック | クロムモリブデン鋼 | 亜鉛クロメート |
| 6 | ブロック押え | 圧延材 | 亜鉛クロメート |
| 7 | キャップ | 樹脂 | - |
| 8 | 六角穴付ボルト | ステンレス鋼 | 特殊ボルト |
| 9 | 六角穴付ボルト | ステンレス鋼 | 特殊ボルト |
| 10 | 六角穴付ボルト | ステンレス鋼 | 特殊ボルト |
| 11 | ジョイント | - | - |
| 12 | 六角穴付止めねじ | ステンレス鋼 | サイズ10のみ（12）が六角ナットになります。 |
| 六角ナット | ステンレス鋼 | ||
| 13 | 十字穴付なべ小ねじ | ステンレス鋼 | - |
| 14 | マグネットレバー | - | - |
規格表
単位：mm
| サイズ | A | B | C | D | E（g7） | F（h9） | G | H | K |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 29 | 22 | 19.5 | 14 | 4（-0.016～-0.004） | 9（-0.036～0） | 1 | 7 | 9 |
| 15 | 34 | 25 | 21.2 | 18 | 5（-0.016～-0.004） | 12（-0.043～0） | 1.5 | 6 | 10 |
| 20 | 42 | 34.5 | 25 | 20 | 6（-0.016～-0.004） | 14（-0.043～0） | 1.5 | 8 | 10 |
| 30 | 50 | 47.5 | 29 | 22 | 8（-0.020～-0.005） | 16（-0.043～0） | 2 | 9 | 12 |
| 40 | 63 | 53 | 36.3 | 30 | 10（-0.020～-0.005） | 25（-0.052～0） | 3 | 10 | 20 |
| サイズ | L | M | N | P | Q | R | T | U | X | Y1 | Y2 | Z | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Q2 | Q3 | Q4 | ||||||||||||
| 10 | 0.5 | 16.5 | 9.5 | 3 | M3×0.5 | 3.5 | 3.5 | M3×0.5 | 10.6 | 3 | 31 | 25 | 17 | 41 |
| 15 | 0.5 | 19 | 10 | 3.2 | M3×0.5 | 3.5 | 3.5 | M3×0.5 | 12.6 | 3 | 36 | 29 | 21 | 48 |
| 20 | 0.5 | 25.5 | 13 | 4 | M4×0.7 | 4.5 | 4.5 | M5×0.8 | 16 | 4 | 44 | 36 | 26 | 59 |
| 30 | 1 | 33.5 | 14 | 4.5 | M5×0.8 | 5.5 | 5.5 | M5×0.8 | 21.5 | 4.5 | 52 | 42 | 29 | 69 |
| 40 | - | 39 | 20 | 5 | M5×0.8 | 5.5 | 5.5 | M5×0.8 | 25 | 5 | 64 | 52 | 38 | 85 |
※軸形式「J」の詳細につきましてはカタログをご参照ください。
平行キー寸法
| b（h9） | h（h9） | L1 |
|---|---|---|
| 4（-0.030～0） | 4（-0.030～0） | 20 |
注意・禁止事項
| ロータリアクチュエータ本体の揺動角度 | 揺動角度調整範囲 |
|---|---|
| 270°（0～+4） | 0°～230°（サイズ10・40）※ |
| 0°～240°（サイズ15・20・30） | |
| 180°（0～+4） | 0°～175° |
| 90°（0～+4） | 0°～85° |
（※サイズ10・40用角度調整ユニットの最大調整角度は230°となります。）
- ※ 揺動角度調整範囲はロータリアクチュエータ本体の揺動角度により、最大角度が制約されますので、手配にあたっては十分ご注意ください。
- ※ 接続ポート位置はすべてボディ側面となります。
- ※ 許容運動エネルギーはロータリアクチュエータ単品仕様と同様です。
- ※ ダブルベーンを使用して90°の角度調整を行いたい場合には、100°用のロータリアクチュエータをご使用ください。
- ※ ご使用の前に必ずカタログの「安全上のご注意につきまして」「ロータリアクチュエータ／共通注意事項」「オートスイッチ／共通注意事項」および取扱説明書をご確認ください。
- ※ 上記以外の情報につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
32,777円 ( 36,055円 ) | 19日目 |
32,217円 ( 35,439円 ) | 19日目 |
32,685円 ( 35,954円 ) | 19日目 |
43,300円 ( 47,630円 ) | 19日目 |
43,063円 ( 47,369円 ) | 19日目 |
26,765円 ( 29,442円 ) | 19日目 |
29,084円 ( 31,992円 ) | 19日目 |
29,411円 ( 32,352円 ) | 19日目 |
31,829円 ( 35,012円 ) | 19日目 |
31,397円 ( 34,537円 ) | 19日目 |
32,217円 ( 35,439円 ) | 19日目 |
32,217円 ( 35,439円 ) | 19日目 |
32,123円 ( 35,335円 ) | 19日目 |
44,870円 ( 49,357円 ) | 19日目 |
42,094円 ( 46,303円 ) | 19日目 |
49,523円 ( 54,475円 ) | 19日目 |
38,143円 ( 41,957円 ) | 19日目 |
50,685円 ( 55,754円 ) | 19日目 |
34,402円 ( 37,842円 ) | 19日目 |
38,056円 ( 41,862円 ) | 19日目 |
32,196円 ( 35,416円 ) | 19日目 |
32,584円 ( 35,842円 ) | 19日目 |
33,144円 ( 36,458円 ) | 19日目 |
33,052円 ( 36,357円 ) | 19日目 |
36,267円 ( 39,894円 ) | 19日目 |
42,385円 ( 46,624円 ) | 19日目 |
29,707円 ( 32,678円 ) | 19日目 |
37,648円 ( 41,413円 ) | 19日目 |
43,206円 ( 47,527円 ) | 19日目 |
36,320円 ( 39,952円 ) | 19日目 |
32,276円 ( 35,504円 ) | 19日目 |
31,983円 ( 35,181円 ) | 19日目 |
38,141円 ( 41,955円 ) | 19日目 |
50,278円 ( 55,306円 ) | 19日目 |
44,184円 ( 48,602円 ) | 19日目 |
48,991円 ( 53,890円 ) | 19日目 |
32,547円 ( 35,802円 ) | 19日目 |
36,983円 ( 40,681円 ) | 19日目 |
34,882円 ( 38,370円 ) | 19日目 |
33,727円 ( 37,100円 ) | 19日目 |
34,160円 ( 37,576円 ) | 19日目 |
38,479円 ( 42,327円 ) | 19日目 |
42,799円 ( 47,079円 ) | 19日目 |
57,498円 ( 63,248円 ) | 19日目 |
45,119円 ( 49,631円 ) | 19日目 |
49,928円 ( 54,921円 ) | 19日目 |
43,016円 ( 47,318円 ) | 19日目 |
34,558円 ( 38,014円 ) | 19日目 |
34,886円 ( 38,375円 ) | 19日目 |
38,479円 ( 42,327円 ) | 19日目 |
46,033円 ( 50,636円 ) | 19日目 |
36,771円 ( 40,448円 ) | 19日目 |
57,166円 ( 62,883円 ) | 19日目 |
48,350円 ( 53,185円 ) | 19日目 |
52,437円 ( 57,681円 ) | 19日目 |
57,258円 ( 62,984円 ) | 19日目 |
45,907円 ( 50,498円 ) | 19日目 |
50,943円 ( 56,037円 ) | 19日目 |
56,336円 ( 61,970円 ) | 19日目 |
45,356円 ( 49,892円 ) | 19日目 |
詳細情報
基本情報
角度調整ユニット付きのロータリアクチュエータ。
【特長】
・各種ユニットの自由な組合せが可能！
・12％軽量化を実現
・豊富な取付バリエーション
・小型オートスイッチD-M9□型対応
・プレートの取付位置を任意の位置に移動可能
・揺動角度90°、180°、270°全シリーズ270°実現
・ベーン形式：シングルベーン/ダブルベーン
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
ロータリアクチュエータ ベーンタイプ CRB2シリーズ
ロータリアクチュエータとなります。各種ユニットの自由な組み合せが可能、軸形式も6種類と豊富です。ダブルベーンタイプはシングルベーンと外観形状が同一（サイズ10を除く）で2倍のトルクが得られます。特にコンパクト性が要求される場合やロボットアームの一部に最適です。
SMC
フリーマウント形ロータリアクチュエータ ベーンタイプ CRBU2シリーズ
ロータリアクチュエータ（フリーマウント形）となります。設置状況に応じて起点位置を任意に変更できます。豊富なバリエーションにより6通りの直接取り付けが可能です。質量最大12%削減で装置の軽量化が図れます。
SMC
ロータリテーブル ベーンタイプ 基本形 MSUBシリーズ
ロータリテーブルとなります。シングルベーン、ダブルベーンを標準化しました。ダブルベーンとシングルベーンは同一寸法です、（サイズ1を除く）。取り付け方向に制約がありコンパクト性が要求される場合に最適です。ロボットハンドの一部としても使用できます。
よくあるご質問（FAQ）
ダブルベーンは受圧部が２倍になるので、トルクがシングルの2倍になります。
ただし構造上、揺動角度が90°と100°しかできません。
またCRB2シリーズ10・15・20のベーンシャフト材質は、シングルベーンタイプはステンレス、
ダブルベーンタイプでは、クロムモリブデン鋼になります。
CRB□30以上のダブルベーンタイプのベーンシャフト材質も、クロムモリブデン鋼です。
注）2018年11月に発売された新型CRBシリーズ（サイズ10,15,20,30,40）は、シングルベーンタイプのみになります。
