オートハンドチェンジングシステム（AHC） MA3シリーズ
- 通常単価(税別)
- 5,751円～183,722円
- 税込単価
- 6,326円～202,094円
ロボットハンドツールを自動交換、組立ラインのFMS化を実現するAHCシステム。...
詳細情報を確認するご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 【販売終了情報】2023年3月末にメーカー製造終了品ではございませんがミスミ取り扱い終了となります。取り扱い再開予定および推奨代替品はございません。
未確定：候補が115型番あります。

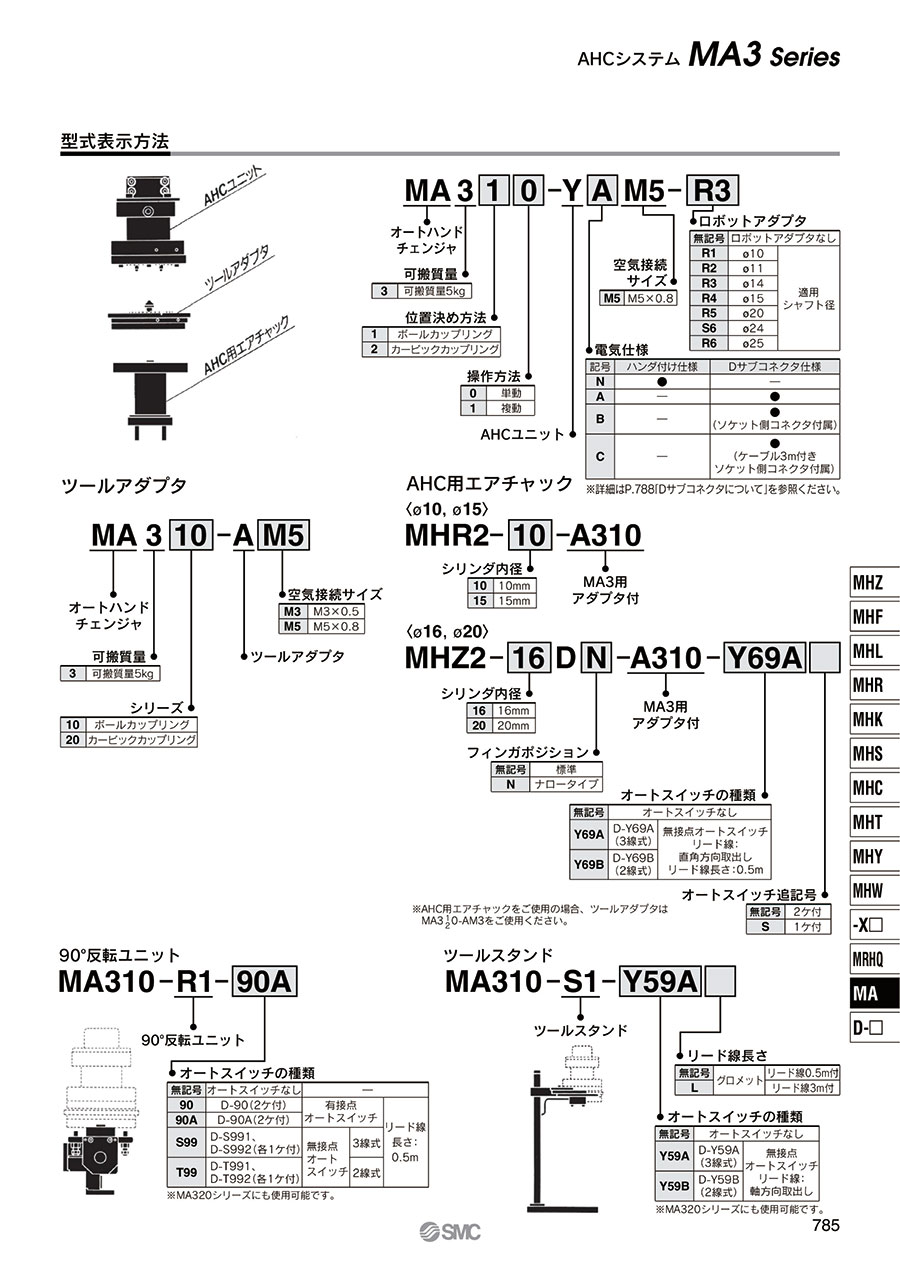

商品情報
外形図
AHCユニット+ツールアダプタ/単動タイプ
- AHCユニット/MA310/320-YNM5（ロボットアダプタなし）
- AHCユニット/MA310/320-YNM5-□（ロボットアダプタ付）
- ツールアダプタ/MA310/320-A□
AHCユニット+ツールアダプタ/単動タイプ MA310/320-AM3取付時の外形図
AHCユニット+ツールアダプタ/単動タイプ MA310/320-AM5取付時の外形図
製品仕様
外観図
構造
単動タイプ
複動タイプ
パーツリスト
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミニウム合金 | 硬質アルマイト |
| 2 | 絶縁リング | 合成樹脂 | 黒色 |
| 3 | カップリング | 炭素鋼 | 特殊黒色薄膜防錆処理 |
| 4 | ピストン | アルミニウム合金 | クロメート処理 |
| 5 | レバー | 炭素鋼 | 特殊黒色薄膜防錆処理 |
| 6 | チェック弁Ass’y | 黄銅、鋼線、合成ゴム | - |
| 7 | パイロットピン | 炭素鋼 | 特殊黒色薄膜防錆処理 |
| 8 | クランプスプリング | 鋼線 | 亜鉛クロメート |
| 9 | パッキン | 合成ゴム | - |
| 10 | 平行ピン | ステンレス鋼 | - |
| 11 | マルチチューブホルダ | 合成樹脂 | 黒色 |
| 12 | コンタクトプローブ | - | - |
| 13 | DサブコネクタAss’y | - | - |
| 14 | ケーブル | - | - |
| 15 | ロボットアダプタ | アルミニウム合金 | 硬質アルマイト |
| 16 | コネクティングベース | アルミニウム合金 | 硬質アルマイト |
| 17 | ツールプレート | アルミニウム合金 | 硬質アルマイト |
| 18 | フック | 炭素鋼 | 特殊黒色薄膜防錆処理 |
| 19 | コンタクトブロックAss’y | ベリリウム銅、合成樹脂 | 接点部 金めっき |
| 20 | 通路パッキン | 合成ゴム | - |
| 単動タイプ | |||
| 21 | 軸受 | ステンレス鋼 | - |
| 22 | キャップ | アルミニウム合金 | クロメート処理 |
| 複動タイプ | |||
| 23 | ヘッドキャップ | アルミニウム合金 | 硬質アルマイト |
| 24 | ロッドパッキン | 合成ゴム | - |
製品仕様
| シリーズ | MA310 | MA311 | MA320 | MA321 | ||
|---|---|---|---|---|---|---|
| 位置決め方式 | ボールカップリング | カービックカップリング | ||||
| 最大可搬質量 | 5kg | |||||
| 操作方式 | 単動/分離時空気供給 | 複動 | 単動/分離時空気供給 | 複動 | ||
| 操作空気圧力 | 0.4～0.7MPa | |||||
| 保証耐圧力 | 1.05MPa | |||||
| 周囲温度および使用空気温度 | 0～60℃ | |||||
| 位置繰り返し精度 | ±0.01mm | |||||
| 連結軸力 W※ | 200N | 500N （0.5MPa時） | 200N | 500N （0.5MPa時） | ||
| 耐モーメント M※ | 3N・m | 7.5N・m （0.5MPa時） | 3N・m | 7.5N・m （0.5MPa時） | ||
| 耐トルク T※ | 3N・m | 7.5N・m （0.5MPa時） | 12N・m | 30N・m （0.5MPa時） | ||
| インターフェース | 空気 | 最高使用圧力 | 0.7MPa | |||
| 使用真空圧力 | -100kPa～｛10Torr～｝ | |||||
| Cv値 | 0.072 | |||||
| 回路数 | 6 | |||||
| 電気 | 接点容量 | 2A/本 | ||||
| 接点数 | 12 | |||||
※ 表中の連結軸力、耐モーメント、耐トルクは、AHCユニットとツールアダプタが分離し始める値です。
ご使用時には、安全を考慮し負荷による軸力、モーメント、トルクが上記値の1/2以下となるようにしてください。
※ その他型番の仕様につきましては、カタログを参照してください。
オプション品番
ロボットアダプタ
| 品番 | 適用シャフト径 | 備考 |
|---|---|---|
| MA310-CR1 | φ10（適用シャフト径10mm） | 六角穴付ボルト M4×10（4本） M4×14（4本） |
| MA310-CR2 | φ11（適用シャフト径11mm） | |
| MA310-CR3 | φ14（適用シャフト径14mm） | |
| MA310-CR4 | φ15（適用シャフト径15mm） | |
| MA310-CR5 | φ20（適用シャフト径20mm） | |
| MA310-CS6 | φ24（適用シャフト径24mm） | |
| MA310-CR6 | φ25（適用シャフト径25mm） |
電気接点増設ユニット
| 品番 | 増設ユニット | 適用 | 備考 |
|---|---|---|---|
| MA310-EY1 | 8接点 | AHCユニット | 六角穴付ボルト M2.5×10（2本） |
| MA310-EA1 | ツールアダプタ |
規格表
| 型式 | 適用シャフト径 φd | φD | 質量 g | |
|---|---|---|---|---|
| AHC ユニット | MA31 0-YNM5 MA32 0-YNM5 | - | - | 440 |
| MA31 0-YNM5-R1 MA32 0-YNM5-R1 | 10 | 35 | 520 | |
| MA31 0-YNM5-R2 MA32 0-YNM5-R2 | 11 | |||
| MA31 0-YNM5-R3 MA32 0-YNM5-R3 | 14 | |||
| MA31 0-YNM5-R4 MA32 0-YNM5-R4 | 15 | |||
| MA31 0-YNM5-R5 MA32 0-YNM5-R5 | 20 | 41 | ||
| MA31 0-YNM5-S6 MA32 0-YNM5-S6 | 24 | |||
| MA31 0-YNM5-R6 MA32 0-YNM5-R6 | 25 | |||
| ツールアダプタ | MA31 0-AM3 MA32 0-AM3 | - | - | 250 |
| MA31 0-AM5 MA32 0-AM5 | 270 | |||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,098円 ( 36,408円 ) | 19日目 |
33,098円 ( 36,408円 ) | 6日目 |
5,751円 ( 6,326円 ) | 19日目 |
5,751円 ( 6,326円 ) | 19日目 |
5,751円 ( 6,326円 ) | 19日目 |
5,751円 ( 6,326円 ) | 19日目 |
5,751円 ( 6,326円 ) | 19日目 |
5,751円 ( 6,326円 ) | 19日目 |
5,751円 ( 6,326円 ) | 19日目 |
6,077円 ( 6,685円 ) | 19日目 |
7,199円 ( 7,919円 ) | 19日目 |
37,359円 ( 41,095円 ) | 19日目 |
41,467円 ( 45,614円 ) | 19日目 |
41,654円 ( 45,819円 ) | 19日目 |
45,486円 ( 50,035円 ) | 19日目 |
45,394円 ( 49,933円 ) | 19日目 |
14,398円 ( 15,838円 ) | 19日目 |
17,211円 ( 18,932円 ) | 19日目 |
17,491円 ( 19,240円 ) | 19日目 |
17,158円 ( 18,874円 ) | 19日目 |
17,436円 ( 19,180円 ) | 19日目 |
76,249円 ( 83,874円 ) | 19日目 |
76,249円 ( 83,874円 ) | 19日目 |
76,249円 ( 83,874円 ) | 19日目 |
76,249円 ( 83,874円 ) | 19日目 |
76,249円 ( 83,874円 ) | 19日目 |
76,249円 ( 83,874円 ) | 19日目 |
80,550円 ( 88,605円 ) | 19日目 |
80,550円 ( 88,605円 ) | 19日目 |
80,550円 ( 88,605円 ) | 19日目 |
80,550円 ( 88,605円 ) | 19日目 |
80,550円 ( 88,605円 ) | 19日目 |
80,550円 ( 88,605円 ) | 19日目 |
86,300円 ( 94,930円 ) | 19日目 |
86,300円 ( 94,930円 ) | 19日目 |
86,300円 ( 94,930円 ) | 19日目 |
86,300円 ( 94,930円 ) | 19日目 |
86,300円 ( 94,930円 ) | 19日目 |
64,789円 ( 71,268円 ) | 19日目 |
64,747円 ( 71,222円 ) | 19日目 |
64,747円 ( 71,222円 ) | 19日目 |
64,747円 ( 71,222円 ) | 19日目 |
64,747円 ( 71,222円 ) | 19日目 |
64,747円 ( 71,222円 ) | 19日目 |
81,299円 ( 89,429円 ) | 19日目 |
81,299円 ( 89,429円 ) | 19日目 |
81,299円 ( 89,429円 ) | 19日目 |
81,299円 ( 89,429円 ) | 19日目 |
81,299円 ( 89,429円 ) | 19日目 |
81,299円 ( 89,429円 ) | 19日目 |
85,600円 ( 94,160円 ) | 19日目 |
85,600円 ( 94,160円 ) | 19日目 |
85,600円 ( 94,160円 ) | 19日目 |
85,600円 ( 94,160円 ) | 19日目 |
85,600円 ( 94,160円 ) | 19日目 |
117,249円 ( 128,974円 ) | 19日目 |
91,349円 ( 100,484円 ) | 19日目 |
91,349円 ( 100,484円 ) | 19日目 |
91,349円 ( 100,484円 ) | 19日目 |
91,349円 ( 100,484円 ) | 19日目 |
詳細情報
基本情報
ロボットハンドツールを自動交換、組立ラインのFMS化を実現するAHCシステム。
【特長】
・ツール交換時の調整・ティーチング不要。
・組立ラインの立ち上げを早期化。
商品担当おすすめ
SMC
オートハンドチェンジングシステム（AHC） MA2シリーズ
形状の異なるワークに合わせてロボットハンドツールの自動交換を行い、組み立てラインのFMS（フレキシブル生産システム）を可能にしました。ツール交換時の調整・ティーチングが不要です。
SMC
平行開閉形エアチャック 標準タイプ MHZ2シリーズ
同ブランドのAHCシステム、MAシリーズのオプションに含まれています。リニアガイドの採用により、小型・高剛性・高精度になりました。取付方法の自由度が高く、3方向から5通りの取付が可能です。
SMC
ロータリ駆動形エアチャック 2爪タイプ MHR2・MDHR2シリーズ
同ブランドのAHCシステム、MAシリーズのオプションに含まれています。クロスローラガイドによる平行開閉機構によりガタのない滑らかな動きで高精度・長寿命です。ロータリアクチュエータを駆動源とすることで高さ方向を小型化しました。
