ロータリチャック MRHQシリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 1,109円～106,646円特別価格
- 税込単価
- 1,220円～117,311円特別価格
搬送ラインのワークの把持・反転に適したロータリチャック。【特長】・チャック機能...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
MRHQ10
A面の外形寸法図
B面の外形寸法図
MRHQ16
A面の外形寸法図
B面の外形寸法図
チャック部揺動範囲/チャック側から見た場合
- 左図はBポート加圧時のチャックの位置を示す。
- Aポートを加圧するとチャックは時計方向に回転する。
- アジャストボルトにより、両側振動端において各±5°の調整が可能。
製品仕様
構造
ロータリチャック MRHQシリーズの構造図1
ロータリチャック MRHQシリーズの構造図2
ロータリチャック MRHQシリーズの構造図3
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | エアチャック | - | - |
| 2 | ロータリアクチュエータ | - | 90°、180°用2種類 |
| 3 | ボディ C | アルミ合金 | アルマイト |
| 4 | ストッパレバー | 炭素鋼 | 90°、180°用2種類 熱処理 |
| 5 | ストッパガイド | ステンレス | 窒化処理 |
| 6 | レバー押エ | 炭素鋼 | 亜鉛クロメート |
| 7 | スイッチガイド | 樹脂 | - |
| 8 | スイッチホルダA | 樹脂 | - |
| 9 | スイッチケース | 樹脂 | - |
| 10 | スイッチホルダB | 樹脂 | - |
| 11 | ベアリング | 高炭素軸受鋼 | - |
| 12 | Oリング | NBR | - |
| 13 | アジャストボルト | 炭素鋼 | 熱処理 |
| 14 | ナット | 炭素鋼 | - |
| 15 | 六角穴付ボルト | - | - |
| 16 | 平行ピン | ステンレス | - |
| 17 | 六角穴付ボルト | - | - |
| 18 | 六角穴付ボルト | - | - |
| 19 | マグネットレバー | 樹脂 | - |
| 20 | 磁石 | - | ニッケルめっき |
| 21 | 六角穴付止めねじ | - | - |
| 22 | 樹脂ケース | 樹脂 | - |
※ 部品単品での出荷対応は行っておりません。
ユニットでの購入をお願いいたします。（デジタルカタログP.757、771を参照願います。）
仕様
| 型式 | MRHQ10 | MRHQ16 | MRHQ20 | MRHQ25 | ||
|---|---|---|---|---|---|---|
| 使用流体 | 空気 | |||||
| 使用圧力 | ロータリ部 | 0.25～0.7MPa | 0.25～1.0MPa | |||
| チャック部 | 複動形 | 0.25～0.7MPa | 0.1～0.7MPa | |||
| 単動形 | 0.35～0.7MPa | 0.25～0.7MPa | ||||
| 揺動角度 | 90°±10°、180°±10°（両側揺動端各±5°調整可） | |||||
| チャック部作動形式 | 複動形、単動形 | |||||
| チャック部フィンガ開閉繰返し精度 | ±0.01mm | |||||
| チャック部最高作動頻度 | 180c.p.m | |||||
| 周囲温度および使用流体温度 | 5～60℃ | |||||
| 揺動時間調整範囲注1） | 0.07～0.3s/90°（0.5MPa時） | |||||
| 許容運動エネルギー | 0.0046J | 0.014J | 0.034J | 0.074J | ||
| オートスイッチ | ロータリ部 | 無接点オートスイッチ（2線式、3線式） | ||||
| チャック部 | 無接点オートスイッチ（2線式、3線式） | |||||
注1）低速の限界値を超えた速度制御では、スティック現象を生じたり動作しなくなることがありますので、速度調整範囲内でご使用ください。
型式
| 作動方式 | 型式 | シリンダ内径 （mm） | 開閉ストローク （mm） | 揺動角度 （ °） | 質量（g）注1） |
|---|---|---|---|---|---|
| 複動形 | MRHQ10D | 10 | 4 | 90 | 306 |
| 180 | 305 | ||||
| MRHQ16D | 16 | 6 | 90 | 593 | |
| 180 | 591 | ||||
| MRHQ20D | 20 | 10 | 90 | 1,055 | |
| 180 | 1,052 | ||||
| MRHQ25D | 25 | 14 | 90 | 1,561 | |
| 180 | 1,555 | ||||
| 単動形 | MRHQ10S MRHQ10C | 10 | 4 | 90 | 307 |
| 180 | 306 | ||||
| MRHQ16S MRHQ16C | 16 | 6 | 90 | 594 | |
| 180 | 592 | ||||
| MRHQ20S MRHQ20C | 20 | 10 | 90 | 1,060 | |
| 180 | 1,057 | ||||
| MRHQ25S MRHQ25C | 25 | 14 | 90 | 1,566 | |
| 180 | 1,560 |
注1）オートスイッチの質量を除いた値
※ その他型番、仕様につきましては、カタログを参照してください。

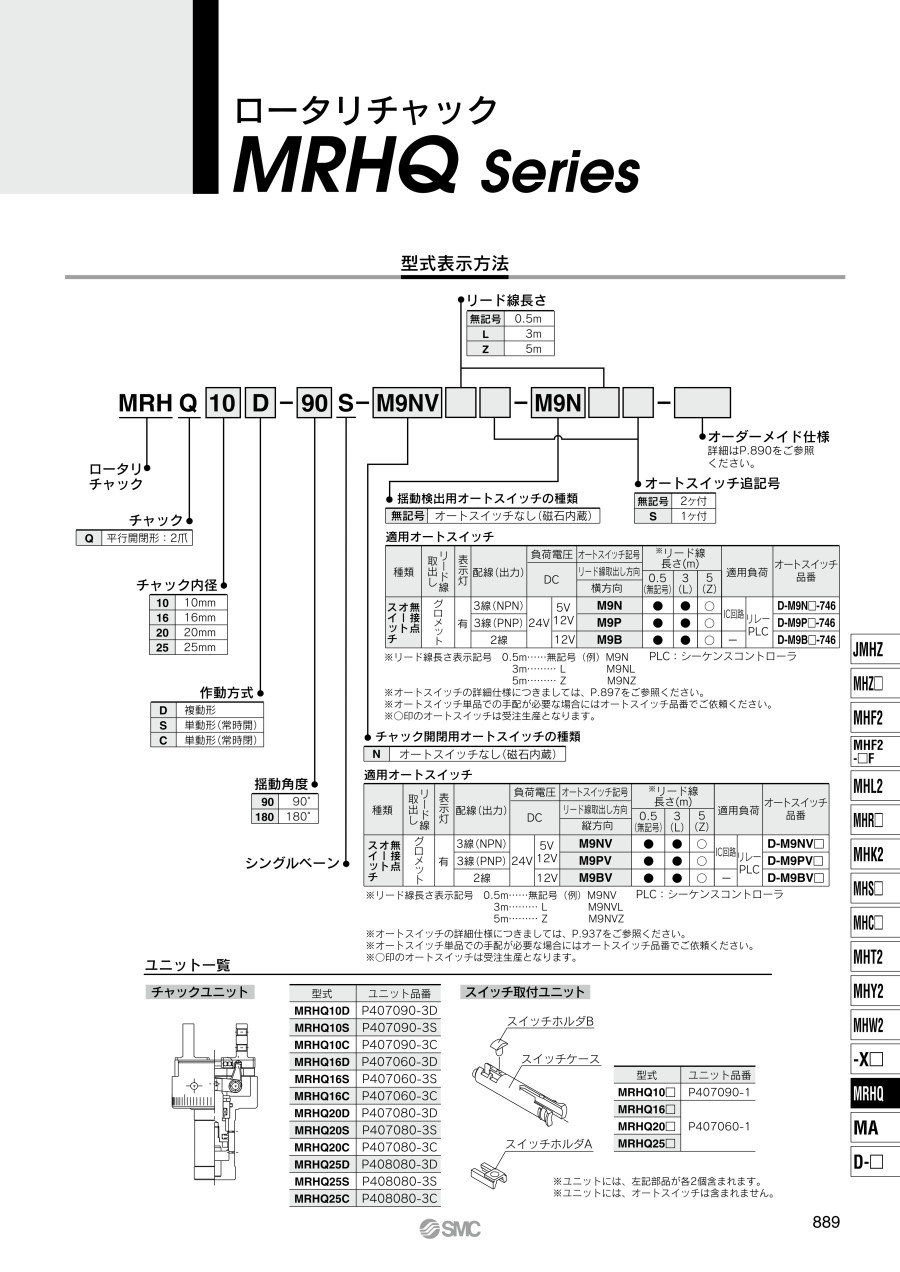

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
58,296円 ( 64,126円 ) | 19日目 |
54,184円 ( 59,602円 ) | 19日目 |
58,845円 ( 64,730円 ) | 19日目 |
59,393円 ( 65,332円 ) | 19日目 |
60,581円 ( 66,639円 ) | 19日目 |
58,480円 ( 64,328円 ) | 19日目 |
75,608円68,047円 ( 74,852円 ) | 19日目 |
59,576円 ( 65,534円 ) | 19日目 |
56,607円 ( 62,268円 ) | 19日目 |
58,480円 ( 64,328円 ) | 19日目 |
51,084円 ( 56,192円 ) | 6日目 |
53,088円 ( 58,397円 ) | 19日目 |
53,637円 ( 59,001円 ) | 19日目 |
61,349円55,214円 ( 60,735円 ) | 19日目 |
53,637円 ( 59,001円 ) | 19日目 |
58,296円 ( 64,126円 ) | 19日目 |
75,428円67,885円 ( 74,674円 ) | 19日目 |
54,184円 ( 59,602円 ) | 19日目 |
75,428円67,885円 ( 74,674円 ) | 19日目 |
59,393円 ( 65,332円 ) | 19日目 |
59,576円 ( 65,534円 ) | 19日目 |
61,299円55,169円 ( 60,686円 ) | 19日目 |
68,752円61,876円 ( 68,064円 ) | 19日目 |
54,184円 ( 59,602円 ) | 19日目 |
59,028円 ( 64,931円 ) | 19日目 |
59,576円 ( 65,534円 ) | 19日目 |
56,607円 ( 62,268円 ) | 19日目 |
60,672円 ( 66,739円 ) | 19日目 |
58,480円 ( 64,328円 ) | 19日目 |
48,246円 ( 53,071円 ) | 6日目 |
52,905円 ( 58,196円 ) | 19日目 |
53,453円 ( 58,798円 ) | 19日目 |
68,752円61,876円 ( 68,064円 ) | 19日目 |
53,637円 ( 59,001円 ) | 19日目 |
61,349円55,214円 ( 60,735円 ) | 19日目 |
53,637円 ( 59,001円 ) | 19日目 |
58,296円 ( 64,126円 ) | 6日目 |
58,845円 ( 64,730円 ) | 19日目 |
72,095円64,885円 ( 71,374円 ) | 19日目 |
55,971円 ( 61,568円 ) | 19日目 |
59,484円 ( 65,432円 ) | 19日目 |
58,480円 ( 64,328円 ) | 19日目 |
54,184円 ( 59,602円 ) | 19日目 |
58,845円 ( 64,730円 ) | 19日目 |
59,393円 ( 65,332円 ) | 19日目 |
56,794円 ( 62,473円 ) | 19日目 |
59,576円 ( 65,534円 ) | 19日目 |
72,541円65,286円 ( 71,815円 ) | 19日目 |
51,214円 ( 56,335円 ) | 19日目 |
55,876円 ( 61,464円 ) | 19日目 |
56,424円 ( 62,066円 ) | 19日目 |
53,824円 ( 59,206円 ) | 19日目 |
63,803円57,422円 ( 63,164円 ) | 19日目 |
50,942円 ( 56,036円 ) | 19日目 |
55,600円 ( 61,160円 ) | 19日目 |
72,000円64,800円 ( 71,280円 ) | 19日目 |
53,276円 ( 58,604円 ) | 19日目 |
65,607円 ( 72,168円 ) | 19日目 |
68,194円61,374円 ( 67,511円 ) | 19日目 |
54,733円 ( 60,206円 ) | 19日目 |
詳細情報
基本情報
搬送ラインのワークの把持・反転に適したロータリチャック。
【特長】
・チャック機能と揺動機能をコンパクトに一体化
・各機器単体（ロータリテーブル+アダプタ+エアチャック）の組み合わせで生じた配管・配線の振れ回りを解消
・組み合わせ品と比べ長手寸法が約20％短縮
・揺動角度90°、180°の2種を標準化
・マグネット標準装備によりオートスイッチの後付けが可能
・チャックユニットの側面に目盛表示があるので、角度調整が容易で揺動位置の確認にも役立つ
・チャック部のユニット化により交換が可能
・軸方向2面+ボディ側面3方向の合わせて5方向からの取付けが可能
