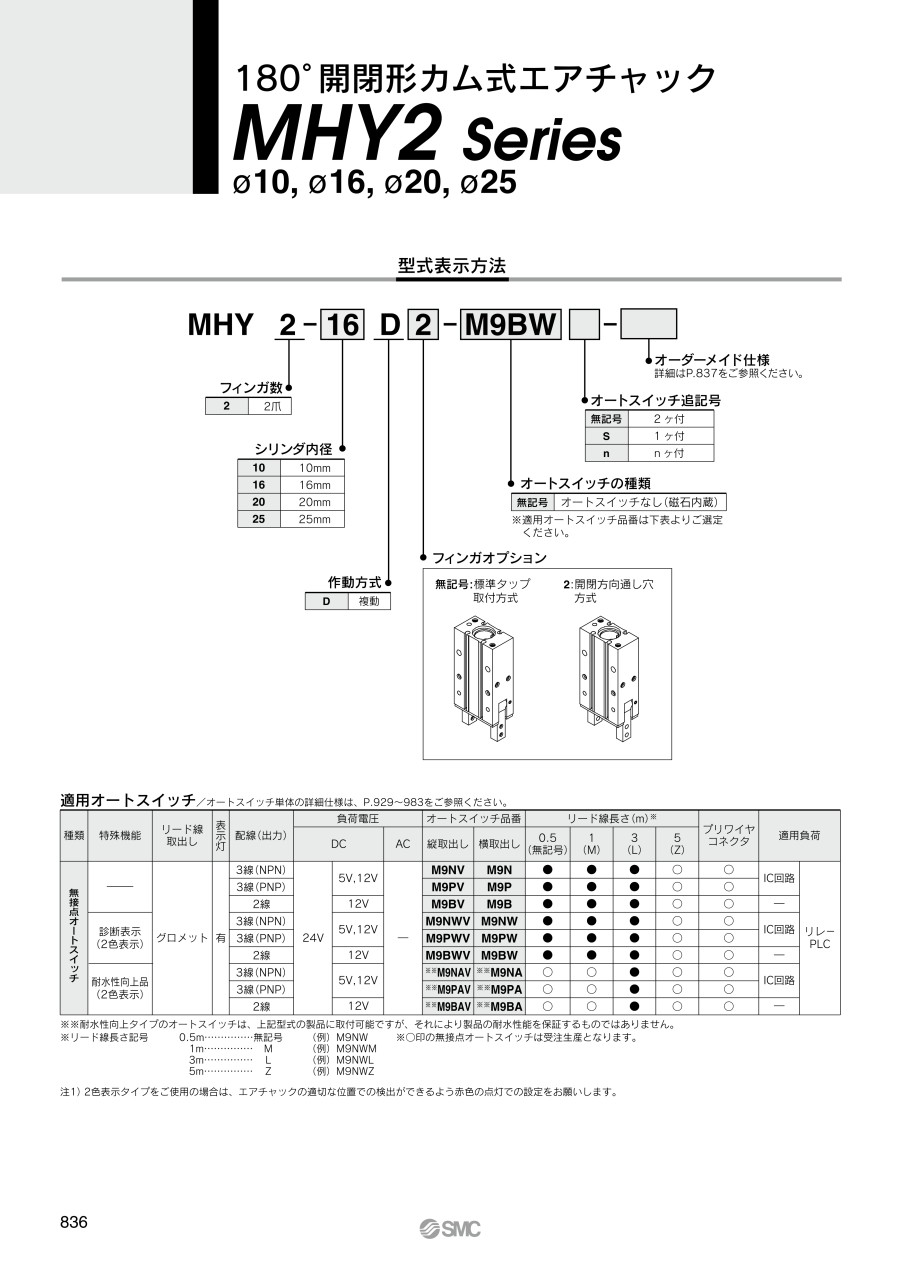

180°開閉形カム式エアチャック MHY2シリーズ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
MHY2-10Dの外形図/（右上）位置決めピン穴詳細/（右下）オートスイッチ取り付け用溝位置
製品仕様
JIS記号
MHY2シリーズのJIS記号（複動・外径把持）
外観図
フィンガオプション：標準タップ取り付け方式の外観
フィンガオプション：開閉方向通し穴方式の外観
構造
フィンガ閉状態
φ10（シリンダ内径10mm）の構造図
φ16（シリンダ内径16mm）の構造図
φ20（シリンダ内径20mm）・φ25（シリンダ内径25mm）の構造図
フィンガ開状態
φ10（シリンダ内径10mm）の構造図
φ16（シリンダ内径16mm）の構造図
φ20（シリンダ内径20mm）・φ25（シリンダ内径25mm）の構造図
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミニウム合金 | 硬質アルマイト処理 |
| 2 | ピストン | φ10（直径10mm）：ステンレスト鋼 φ16～25（直径16～25mm）：アルミニウム合金 | φ16～25（直径16～25mm）：クロメート処理 |
| 3 | ジョイント | ステンレス鋼 | 熱処理 |
| 4 | フィンガ | ステンレス鋼 | 熱処理 |
| 5 | キャップ | 樹脂 | - |
| 6 | ウエアリング | 樹脂 | - |
| 7 | シャフト | ステンレス鋼 | 窒化 |
| 8 | ブッシュ A | 焼結合金鋼 | - |
| 9 | ブッシュ B | 焼結合金鋼 | - |
| 10 | エンドプレート | ステンレス鋼 | - |
| 11 | ダンパ | ウレタンゴム | - |
| 12 | 針状コロ | 高炭素クロム軸受鋼 | - |
| 13 | ジョイントローラ | 炭素鋼 | 窒化 |
| 14 | ラバーマグネット | 合成ゴム | - |
| 15 | C形止め輪 | 炭素鋼 | りん酸塩被膜 |
| 16 | ピストンボルト | ステンレス鋼 | - |
| 17 | ピストンパッキン | NBR | - |
| 18 | ロッドパッキン | NBR | - |
| 19 | ガスケット | NBR | - |
| 20 | ガスケット | NBR | - |
仕様
| 使用流体 | 空気 |
|---|---|
| 使用圧力 | 0.1～0.6MPa |
| 周囲温度および使用流体温度 | -10～+60℃ |
| 繰返し精度 | ±0.2mm |
| 最高使用頻度 | 60c.p.m |
| 給油 | 無給油 |
| 作動方式 | 複動 |
| 注）オートスイッチ（オプション） | 無接点オートスイッチ（3線式、2線式） |
注）オートスイッチの仕様詳細につきましてはカタログをご参照ください。
型式
| 型式 | シリンダ内径mm | 注1）把持モーメント（実効値）N・m | 開閉角度（両側） | 注2）質量g | |
|---|---|---|---|---|---|
| 開側 | 閉側 | ||||
| MHY2-10D | 10 | 0.16 | 180° | -3° | 70 |
| MHY2-16D | 16 | 0.54 | 150 | ||
| MHY2-20D | 20 | 1.10 | 320 | ||
| MHY2-25D | 25 | 2.28 | 560 | ||
注1）圧力0.5MPa時の値。
注2）オートスイッチの質量を除いた値。
注意・禁止事項
注意事項
※ 選定手順、実効把持力、許容オーバーハング量につきましてはカタログをご参照ください。
※ 上記以外の製品情報につきましては、カタログを参照ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
詳細情報
基本情報
ステンレス鋼を標準で使用したエアチャック。
【特長】
・軽量・コンパクトな小口径シリーズ
・取り付け再現性向上
・4箇所にオートスイッチの取り付けが可能
・開口部を小さくしたので、異物の侵入を防ぐ
【20-シリーズ 銅系・フッ素系不可仕様】
・銅材質、フッ素材質を嫌う環境での使用に対応
・外形寸法は標準品と同一
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
180°開閉形ギヤ式エアチャック MHW2シリーズ
SMC社の180°開閉形ギヤ式エアチャックとなります。独自のシール構造による全長の短縮化・防塵対策により、工作機械からのワークの取り出しや保持に使用可能です。開閉時同一の把持力が得られます。ベアリングを標準装備しています。
SMC
トグル形エアチャック MHT2シリーズ
SMC社のトグル形エアチャックとなります。シリンダ新ボディにより、4面に小型オートスイッチの取り付けが可能です。トグル機構により、強力で安定した把持力が得られます。閉動作時にトグル機構によりエアが遮断されても、ワークを保持状態で維持します。
SMC
支点開閉形エアチャック 標準タイプ MHC2シリーズ
SMC社の支点開閉形エアチャックとなります。ダブルピストン機構により、コンパクトで把持力の大きい製品です。インジケータランプ付き無接点オートスイッチの取り付けが可能です。可変絞りを内蔵しています。
よくあるご質問（FAQ）
（例）・ MHZ2シリーズ … フィンガオプション（アタッチメントの取付方式の違い）になります。
・ MHL2、MHF2シリーズ … フィンガの開閉ストロークの違いになります。
詳細は、Webカタログの各シリーズごとの 『型式表示方法』 をご参照願います。
エアチャック（MHシリーズの場合）の型式末尾に “-X79（フッ素グリース）”、
あるいは “-X79A（アルミニウム複合石けん基グリース）”を付けることでオーダーメイド対応しております。
