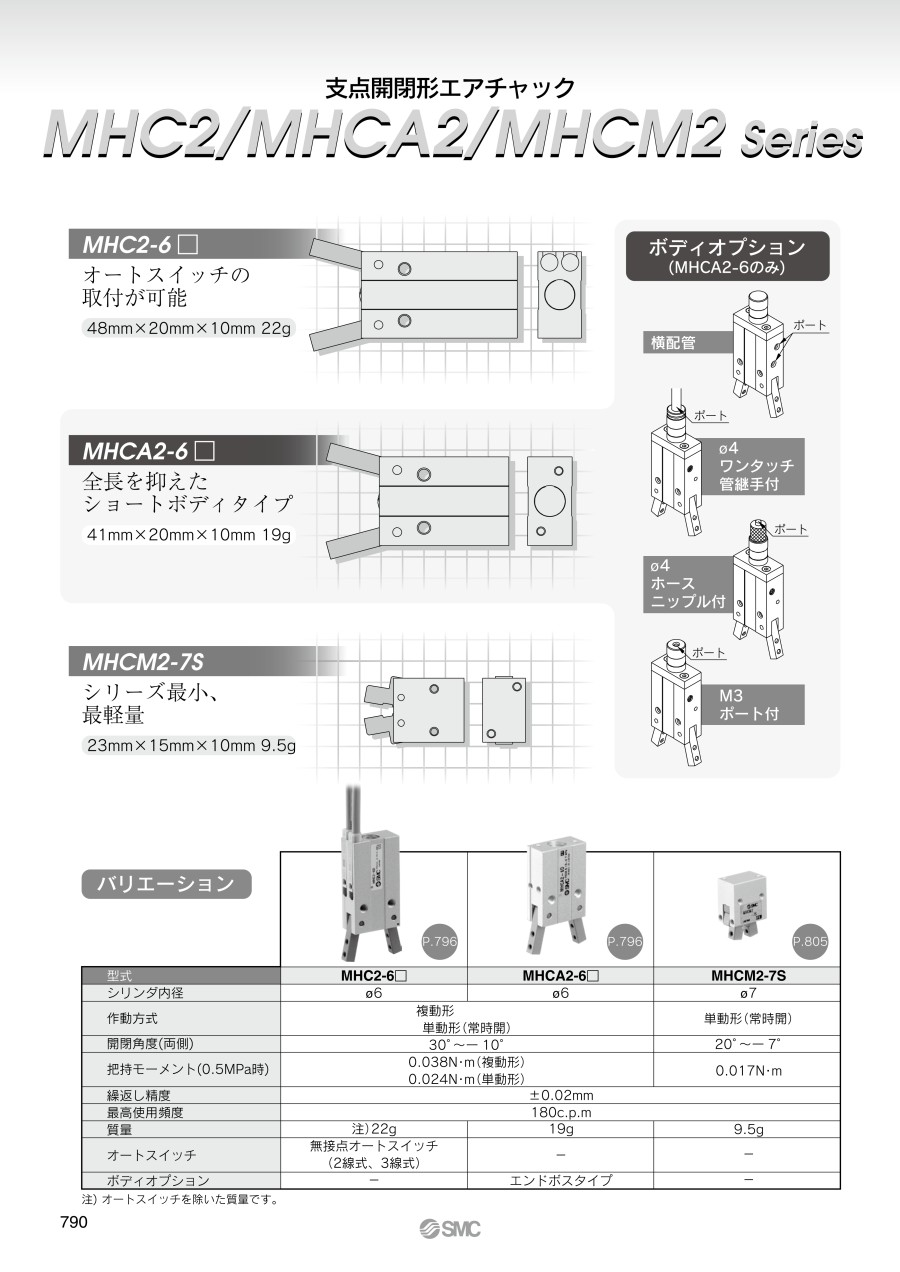

支点開閉形エアチャック 小型タイプ MHCM2-7Sシリーズ
- 通常単価(税別)
- 7,695円
- 税込単価
- 8,465円
シリーズ最小、最軽量の支点開閉形エアチャック。【特長】・フィンガ数：2爪・シリ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
MHCM2-7Sの仕様・寸法情報
商品情報
外形図
MHCM2-7S
製品仕様
JIS記号
MHCM2-7SシリーズのJIS記号（単動常時開・外径把持）
構造
単動形/開状態の構造図
閉状態の構造図
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミニウム合金 | 硬質アルマイト処理 |
| 2 | フィンガ | ステンレス鋼 | 熱処理 |
| 3 | ピストン | ステンレス鋼 | 熱処理 |
| 4 | プッシャ | ステンレス鋼 | - |
| 5 | スプリング | ピアノ線 | 亜鉛クロメート |
| 6 | 針状コロ | 高炭素クロム軸受鋼 | - |
| 7 | ピストンパッキン | NBR | - |
仕様
| 使用流体 | 空気 |
|---|---|
| 使用圧力 | 0.4～0.6MPa |
| 周囲温度および使用流体温度 | -10～+60℃ |
| 繰返し精度 | ±0.02mm |
| 最高使用頻度 | 180c.p.m. |
| 給油 | 無給油 |
| 作動方式 | 単動形（常時開） |
性能・試験情報
実効把持力
実効把持力の表し方
下図のグラフの実効把持力は、下図に示す様に2ヶのフィンガおよびアタッチメントがすべてのワークに接している状態での1つのフィンガの推力：Fとして表している。
フィンガの推力：Fのイメージ
L：把持点の長さの寸法図（外径把持状態）
実効把持力グラフ
※オーバーハングがある場合はご相談ください。
注意・禁止事項
注意事項
取り付け
※1 エアチャック取り付け時のねじ締め付けは、制限範囲内のトルク値で適正に締め付けてください。
制限範囲以上の値による締め付けは、作動不良の原因となり、締め付け不足の場合は、位置のずれや落下の原因となります。
※2 取り付け時にエアチャックを落下させたり、ぶつけたりして傷や打痕をつけないよう注意してください。
わずかな変形でも精度の劣化や作動不良の原因となります。
※3 アタッチメントの取り付け時のねじ締め付けは、制限範囲内のトルク値で適正に締め付けてください。
制限範囲以上の値による締め付けは、作動不良の原因となり、締め付け不足の場合は、位置のずれや落下の原因となります。
その他の注意事項
※ フィンガ部の耐食性にはご注意ください。フィンガには一部の機種を除きマルテンサイト系ステンレスを使用していますが、オーステナイト系ステンレスと比較すると耐食性は
劣るのでご注意ください。特に結露等で水滴が付着するような環境では錆が発生する場合があります。
※ 上記以外の製品情報につきましては、カタログを参照ください。
詳細情報
基本情報
シリーズ最小、最軽量の支点開閉形エアチャック。
【特長】
・フィンガ数：2爪
・シリンダ内径：7mm
・開閉角度（両側）：20°～-7°
・質量：9.5g
・把持モーメント（実効値）：0.017N・m（圧力0.5MPa時の値です）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
SMC
トグル形エアチャック MHT2シリーズ
SMC社のトグル形エアチャックとなります。シリンダ新ボディにより、4面に小型オートスイッチの取り付けが可能です。トグル機構により、強力で安定した把持力が得られます。閉動作時にトグル機構によりエアが遮断されても、ワークを保持状態で維持します。
SMC
支点開閉形エアチャック 標準タイプ MHC2シリーズ
SMC社の支点開閉形エアチャックとなります。ダブルピストン機構により、コンパクトで把持力の大きい製品です。インジケータランプ付き無接点オートスイッチの取り付けが可能です。可変絞りを内蔵しています。
SMC
支点開閉形エアチャック MHC2-6/MHCA2-6シリーズ
SMC社の支点開閉形エアチャックとなります。MHC2シリーズ：オートスイッチの取り付けが可能です。MHCA2シリーズ：全長を抑えたショートボディタイプとなっています。
よくあるご質問（FAQ）
エアチャック（MHシリーズの場合）の型式末尾に “-X79（フッ素グリース）”、
あるいは “-X79A（アルミニウム複合石けん基グリース）”を付けることでオーダーメイド対応しております。
（例）・ MHZ2シリーズ … フィンガオプション（アタッチメントの取付方式の違い）になります。
・ MHL2、MHF2シリーズ … フィンガの開閉ストロークの違いになります。
詳細は、Webカタログの各シリーズごとの 『型式表示方法』 をご参照願います。
