商品情報

外形図

MHSL3-16D～25D

オートスイッチ取付用溝位置（2カ所）

MHSL3-16D

MHSL3-20D・25D

（）内はφ25（シリンダ内径25mm）の場合の寸法

取付用穴座ぐり寸法
MHSL3-16D/MHSL3-20D

注）オートスイッチ取付溝間の取付用穴部のみ
座ぐり形状が異なります。（φ16（シリンダ内径16mm）、
φ20（シリンダ内径20mm）のみ）

MHSL3-32D～80D

※ その他外形図、仕様等につきましてはカタログを参照してください。

製品仕様

JIS記号

複動・内径把持のJIS記号

複動・外径把持のJIS記号

構造

閉状態の構造図

開状態の構造図

構成部品

番号	部品名	材質	備考
1	ボディ	アルミニウム合金	硬質アルマイト処理
2	ピストン	アルミニウム合金	硬質アルマイト処理
3	カム	炭素鋼	熱処理・特殊処理
4	フィンガ	炭素鋼	熱処理・特殊処理
5	キャップ	アルミニウム合金	硬質アルマイト処理
6	エンドプレート	ステンレス鋼	-
7	ピストンボルト	ステンレス鋼	-
8	マグネット	-	-
9	C形止め輪	炭素鋼	りん酸塩被膜
10	ピストンパッキン	NBR	-
11	ロッドパッキン	NBR	-
12	ガスケット	NBR	-
13	ガスケット	NBR	-
14	十字穴付皿小ねじ	炭素鉛	亜鉛クロメート

製品仕様

型式		MHSL3-16D	MHSL3-20D	MHSL3-25D	MHSL3-32D	MHSL3-40D	MHSL3-50D	MHSL3-63D	MHSL3-80D	MHSL3-100D	MHSL3-125D
シリンダ内径 mm		16	20	25	32	40	50	63	80	100	125
使用流体		空気
使用圧力 MPa		0.2～0.6			0.1～0.6
周囲温度および使用流体温度 ℃		-10～+60
繰返し精度 mm		±0.01
最高使用頻度 c.p.m		120			60				30
給油		無給油
作動方式		複動形
^注）実効把持力 N 圧力0.5MPa時	外径把持力	14	25	42	74	118	187	335	500	750	1,270
^注）実効把持力 N 圧力0.5MPa時	内径把持力	16	28	47	82	130	204	359	525	780	1,320
開閉ストローク mm（直径）		10	10	12	16	20	28	32	40	48	64
質量 g		80	135	180	370	550	930	1,550	2,850	5,500	11,300

注）φ16～25（シリンダ内径16～25mm）は把持点L=20mm、φ32～63（シリンダ内径32～63mm）は把持点L=30mm、φ80～125（シリンダ内径80～125mm）は把持点L=50mmでの値です。
各把持位置での把持力は「実効把持力」データデジタルカタログP.621～623をご参照ください。

規格表

機種	AA	AB	AD	BA	BB	BC	BD	CB	DO	DC	EO	EC	FX	FY	FZ
MHSL3-16D	43.5	40.5	28	30	40	30.6	12	14	23.5	18.5	13.5	8.5	12.5	11	3
MHSL3-20D	46	43	29	36	45	36.6	16	14	26	21	14	9	14.5	13	3
MHSL3-25D	49	46	31.5	42	52	42.6	19	16.5	30	24	16	10	17	14.5	5

機種	G	H	I	J	K	NA	NB	NC	O	P	Q	R
MHSL3-16D	30.5	7	4	10	4	8	5h9（-0.030～0）	5	2	M3×0.5	6	25
MHSL3-20D	32	8	4	12	5	11	6h9（-0.030～0）	7	2.5	M5×0.8	7	29
MHSL3-25D	34.2	7.8	4.5	14	6	13	6h9（-0.030～0）	7	3	M5×0.8	8	34

機種	SA	SB	SC	TB	UA	VA	VB	WA	XA	XB
MHSL3-16D	3.4	6.5	5	5	M3×0.5	2H9（0～+0.025）	2	17H9（0～+0.043）	2H9（0～+0.025）	2
MHSL3-20D	3.4	6.5	8	6	M3×0.5	2H9（0～+0.025）	2	21H9（0～+0.052）	2H9（0～+0.025）	2
MHSL3-25D	4.5	8	8	6	M4×0.7	3H9（0～+0.025）	3	26H9（0～+0.052）	3H9（0～+0.025）	3

交換部品

部品名	MHSL3-16D	MHSL3-20D	MHSL3-25D	MHSL3-32D	MHSL3-40D	主要部品
パッキンセット	MHSL16-PS	MHSL20-PS	MHSL25-PS	MHSL32-PS	MHSL40-PS	（10）（11）（12）（13）
フィンガ	P3316034	P3316134	P3316234	P3316334	P3316434	（4）
カム	P3316033	P3316133	P3316233	P3316333	P3316433	（3）
ピストンAss’y	MHS-A1601	MHS-A2001	MHS-A2501	MHS-A3201	MHS-A4001	（2）（7）（8）
エンドプレートAss’y	MHSL-A1613	MHSL-A2013	MHSL-A2513	MHSL-A3213	MHSL-A4013	（6）（14）
キャップ	MHS-A1614	MHS-A2014	MHS-A2514	MHS-A3214	MHS-A4014	（5）

部品名	MHSL3-50D	MHSL3-63D	MHSL3-80D	MHSL3-100D	MHSL3-125D	主要部品
パッキンセット	MHSL50-PS	MHSL63-PS	MHSL80-PS	MHS100-PS	MHSL125-PS	（10）（11）（12）（13）
フィンガ	P3316534	P3316634	P3316734	P3316834	P3316934	（4）
カム	P3316533	P3316633	P3316733	P3316833	P3316933	（3）
ピストンAss’y	MHS-A5001	MHS-A6301	MHS-A8001	MHS-A10001	MHS-A12501	（2）（7）（8）
エンドプレートAss’y	MHSL-A5013	MHSL-A6313	MHSL-A8013	MHSL-A10013	MHSL-A12513	（6）（14）
キャップ	MHS-A5014	MHS-A6314	MHS-A8014	MHS-A10014	MHS-A12514	（5）

※ フィンガは1台につき、3個手配してください。
交換部品/グリースパック品番：MH-G01（30g）

型番リスト

表示件数

...

型番

開寸法

(mm)

閉寸法

(mm)

把持力 (閉側 0.5MPa時)

(N)

把持力 (開側 0.5MPa時)

(N)

使用圧力範囲

(MPa)

シリンダ内径

(mm)

オートスイッチ

スイッチ数

リード線長さ

オーダーメイド仕様

チャック開閉用コネクタの種類

ポートねじの種類

最小発注数量

23.5

18.5

0.2～0.6

オートスイッチなし（磁石内蔵）

なし

1個

23.5

18.5

0.2～0.6

M9B

2ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9BA

2ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9BA

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BA

2ヶ付

パッキン類フッ素ゴム

なし

1個

23.5

18.5

0.2～0.6

M9BA

1ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BA

1ヶ付

パッキン類フッ素ゴム

なし

1個

23.5

18.5

0.2～0.6

M9BA

2ヶ付

0.5m

なし

M8-4ピン

なし

1個

23.5

18.5

0.2～0.6

M9BAV

2ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9BAV

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BAV

2ヶ付

パッキン類フッ素ゴム

なし

1個

23.5

18.5

0.2～0.6

M9BAV

1ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9B

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9B

2ヶ付

軸方向配管

なし

1個

23.5

18.5

0.2～0.6

M9B

1ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9B

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9B

1ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9B

1ヶ付

0.5m

なし

M8-3ピン

なし

1個

23.5

18.5

0.2～0.6

M9BV

2ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9BV

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BV

1ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BV

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BV

1ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9BV

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BW

2ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9BW

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BW

1ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BW

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BW

1ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BW

1ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9BW

2ヶ付

0.5m

なし

M12-4ピン

なし

1個

23.5

18.5

0.2～0.6

M9BWV

2ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9BWV

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BWV

2ヶ付

フッ素グリース

なし

1個

23.5

18.5

0.2～0.6

M9BWV

1ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BWV

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BWV

2ヶ付

0.5m

なし

M12-4ピン

なし

1個

23.5

18.5

0.2～0.6

M9BWV

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9BW

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9B

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9B

1ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9N

2ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9N

2ヶ付

0.5m

食品機械用グリース/フッ素グリース

なし

1個

23.5

18.5

0.2～0.6

M9N

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9N

1ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9N

1ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9NV

2ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9NV

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9NV

1ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9NV

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9NV

1ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9NW

2ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9NW

2ヶ付

0.5m

耐熱仕様（100℃）

なし

1個

23.5

18.5

0.2～0.6

M9NW

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9NW

1ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9NWV

2ヶ付

0.5m

なし

1個

23.5

18.5

0.2～0.6

M9NWV

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9NWV

1ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9NWV

2ヶ付

なし

1個

23.5

18.5

0.2～0.6

M9NWV

1ヶ付

0.5m

なし

1個

通常単価(税別) (税込単価)	通常出荷日

30,943円 ( 34,037円 )	在庫品1日目当日出荷可能
34,173円 ( 37,590円 )	19日目
36,002円 ( 39,602円 )	19日目
36,549円 ( 40,204円 )	19日目
39,830円 ( 43,813円 )	19日目
33,032円 ( 36,335円 )	19日目
43,404円39,063円 ( 42,969円 )	19日目
39,656円 ( 43,622円 )	19日目
46,916円42,224円 ( 46,446円 )	19日目
37,098円 ( 40,808円 )	19日目
48,638円43,774円 ( 48,151円 )	19日目
36,972円33,274円 ( 36,601円 )	19日目
34,723円 ( 38,195円 )	19日目
49,541円44,586円 ( 49,045円 )	19日目
32,124円 ( 35,336円 )	19日目
34,448円 ( 37,893円 )	19日目
31,848円 ( 35,033円 )	19日目
43,224円38,901円 ( 42,791円 )	19日目
34,904円 ( 38,394円 )	19日目
35,452円 ( 38,997円 )	19日目
32,484円 ( 35,732円 )	19日目
35,179円 ( 38,697円 )	19日目
32,208円 ( 35,429円 )	19日目
36,002円 ( 39,602円 )	19日目
34,631円 ( 38,094円 )	19日目
35,179円 ( 38,697円 )	19日目
32,346円 ( 35,581円 )	19日目
34,904円 ( 38,394円 )	19日目
41,323円37,190円 ( 40,909円 )	19日目
32,072円 ( 35,279円 )	19日目
38,285円 ( 42,114円 )	19日目
35,179円 ( 38,697円 )	19日目
35,727円 ( 39,300円 )	19日目
46,832円42,148円 ( 46,363円 )	19日目
32,621円 ( 35,883円 )	19日目
35,452円 ( 38,997円 )	19日目
38,833円 ( 42,716円 )	19日目
40,629円36,566円 ( 40,223円 )	19日目
45,834円41,250円 ( 45,375円 )	19日目
35,362円 ( 38,898円 )	19日目
32,442円 ( 35,686円 )	19日目
34,356円 ( 37,792円 )	19日目
46,112円41,500円 ( 45,650円 )	19日目
34,904円 ( 38,394円 )	19日目
32,208円 ( 35,429円 )	19日目
31,936円 ( 35,130円 )	19日目
34,904円 ( 38,394円 )	19日目
35,452円 ( 38,997円 )	19日目
32,484円 ( 35,732円 )	19日目
35,179円 ( 38,697円 )	19日目
33,768円 ( 37,145円 )	在庫品1日目当日出荷可能
34,631円 ( 38,094円 )	19日目
45,655円41,089円 ( 45,198円 )	19日目
39,371円35,433円 ( 38,976円 )	19日目
32,072円 ( 35,279円 )	19日目
35,179円 ( 38,697円 )	19日目
35,727円 ( 39,300円 )	19日目
32,621円 ( 35,883円 )	19日目
45,472円40,924円 ( 45,016円 )	19日目
34,500円 ( 37,950円 )	19日目

...

基本情報

基本情報

異径ワークの把持に対応可能なロングストロークタイプのハンド・チャック。
【特長】
・高さを抑えた軽量・コンパクト設計
・高い繰り返し精度：±0.01mm
・オートスイッチ取付可能
・本体取付け時の心出しが容易
・2方向からの取付けが可能
・クサビ形カム構造を採用
・小型オートスイッチの取付けが可能
・標準タイプとの取付ピッチの互換性ある

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

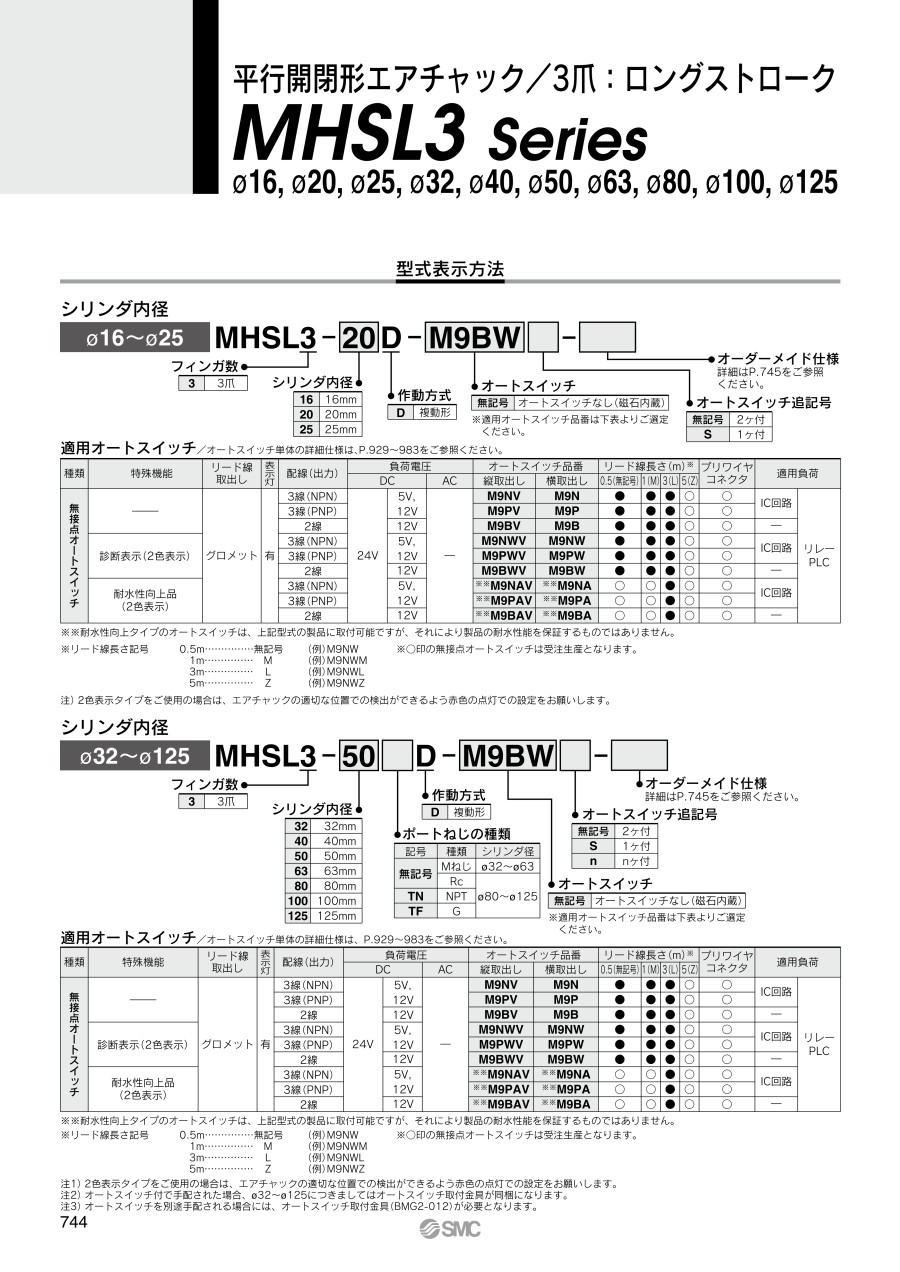

カタログ

カタログ (見開き版)

商品担当おすすめ

SMC
平行開閉形エアチャック 3爪 MHS3シリーズ
平行開閉形エアチャックとなります。クサビ構造により高さ方向が小形です。円筒形ワークの工作機械へのロード、アンロード、圧入など外圧の加わる作業に最適です。ダストカバー付や単動形などのバリエーションもご用意しております。
SMC
平行開閉形エアチャック 3爪ダストカバー付 MHSJ3シリーズ
平行開閉形エアチャックとなります。防塵・防滴構造で、用途にあわせダストカバーの材質を選択できます。本体取付時の心出しが容易で、2方向からの取付が可能です。クサビ機構のため、コンパクトで大きな把持力が得られます。
SMC
平行開閉形エアチャック 3爪スルーホール MHSH3シリーズ
平行開閉形エアチャックとなります。ダストカバーやセンタプッシャーとの組合せが可能です。本体取付時の心出しが容易で、2方向からの取付が可能です。クサビ機構のため、コンパクトで大きな把持力が得られます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平行開閉形エアチャック 3爪ロングストローク MHSL3シリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qエアチャック（MHシリーズ）で、食品機械用グリースに対応した製品はありますか？

はい、ございます。
エアチャック（MHシリーズの場合）の型式末尾に “-X79（フッ素グリース）”、
あるいは “-X79A（アルミニウム複合石けん基グリース）”を付けることでオーダーメイド対応しております。

Qエアチャック（MHシリーズ）で、型式の途中に「D」・「D1」・「D2」などの記号がありますが、何が違うのですか？

「D」は複動形であることを表しています。その後の数字の意味は、エアチャックのシリーズにより異なります。
（例）・ MHZ2シリーズ … フィンガオプション（アタッチメントの取付方式の違い）になります。
　　　・ MHL2、MHF2シリーズ … フィンガの開閉ストロークの違いになります。
詳細は、Webカタログの各シリーズごとの『型式表示方法』をご参照願います。
