ロータリアクチュエータ ベーンタイプ CRB2シリーズ
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 9,685円～57,659円特別価格
- 税込単価
- 10,654円～63,425円特別価格
各種ユニットの自由な組合せが可能なロータリアクチュエータ。【特長】・配管ポート...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
単位：mm
シングルベーンタイプ（標準形10、15、20、30、40）
片軸/ポート位置：ボディ側面
両軸/ポート位置：ボディ側面
サイズ40の軸形状
サイズ10（ポート位置：ボディ側面）
サイズ10、15、20、30、40（ポート位置：軸方向）
- ※ 本図はシングルベーンタイプの場合90°、180°用におけるBポート加圧状態を示します。
- ※ ダブルベーンタイプの場合AポートあるいはBポート加圧時の揺動中間位置を示します。
ダブルベーンタイプ⇒ダブルベーンタイプ（標準形10）
片軸/ポート位置：ボディ側面
両軸/ポート位置：ボディ側面
ポート位置：軸方向
- ※本図はAポートあるいは、Bポート加圧時の揺動中間位置を示します。
規格表
| サイズ | A | B | C | D | E（g7） | F（h9） | G1 | G2 | J | K | L | M | N | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 29 | 15 | 8 | 14 | 4（-0.016～-0.004） | 9（-0.036～0） | 3 | 1 | 5 | 9 | 0.5 | 9.5 | 9.5 | 24 |
| 15 | 34 | 20 | 9 | 18 | 5（-0.016～-0.004） | 12（-0.043～0） | 4 | 1.5 | 6 | 10 | 0.5 | 14 | 10 | 29 |
| 20 | 42 | 29 | 10 | 20 | 6（-0.016～-0.004） | 14（-0.043～0） | 4.5 | 1.5 | 7 | 10 | 0.5 | 20 | 13 | 36 |
| 30 | 50 | 40 | 13 | 22 | 8（-0.020～-0.005） | 16（-0.043～0） | 5 | 2 | 8 | 12 | 1.0 | 26 | 14 | 43 |
| 40 | 63 | 45 | 15 | 30 | 10（-0.020～-0.005） | 25（-0.052～0） | 6.5 | 4.5 | 9 | 20 | 1.0 | 31 | 20 | 56 |
| サイズ | Q | R | S | T | V1 | V2 | W | X | Y | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ◆Q1 | ◆Q2 | ★Q3 | |||||||||
| 10 | M3×0.5深6 | 6 | - | M3×0.5 | 14 | 3.6 | 30 | 37 | 19.8 | 8.5 | 14.5 |
| 15 | M3×0.5深10 | 6 | M3×0.5深5 | M3×0.5 | 19 | 7.6 | 39.5 | 47 | 21 | 11 | 17 |
| 20 | M4×0.7深13.5 | 11 | M4×0.7深7.5 | M5×0.8 | 24.5 | 10.5 | 50.5 | 59 | 22 | 14 | 21 |
| 30 | M5×0.8深18 | 16.5 | M5×0.8深10 | M5×0.8 | 34.5 | 14 | 64 | 75 | 24 | 15.5 | 25 |
| 40 | M5×0.8深16 | 17.5 | M5×0.8深10 | M5×0.8 | 39.8 | 17 | 79.5 | 90 | 30 | 21 | 31.6 |
製品仕様
シングルベーン仕様
| サイズ | 10 | 15 | 20 | 30 | 40 | |
|---|---|---|---|---|---|---|
| 揺動角度 | 90°、180°、270° | |||||
| 使用流体 | 空気（無給油） | |||||
| 保証耐圧力 MPa | 1.05 | 1.5 | ||||
| 周囲温度および使用流体温度 | 5～60℃ | |||||
| 最高使用圧力 MPa | 0.7 | 1.0 | ||||
| 最低使用圧力 MPa | 0.2 | 0.15 | ||||
| 揺動時間調整範囲 s/90°※1 | 0.03～0.3 | 0.04～0.3 | 0.07～0.5 | |||
| 許容運動エネルギーJ※2 | 0.00015 | 0.001 | 0.003 | 0.02 | 0.04 | |
| 0.00025 | 0.0004 | 0.015 | 0.03 | |||
| 軸荷重 N | 許容ラジアル荷重 | 15 | 15 | 25 | 30 | 60 |
| 許容スラスト荷重 | 10 | 10 | 20 | 25 | 40 | |
| ポート位置 | ボディ側面または軸方向 | |||||
| ポートサイズ（ボディ側面、軸方向） | M3×0.5 | M5×0.8 | ||||
| ユニットの角度調整可能範囲※3 | 0～230° | 0～240° | 0～230° | |||
- ※1低速域（0.3s/90°）を超えた速度制限では、スティック現象を生じたり作動しなくなることがありますので、速度調整可能範囲内でご使用ください。
サイズ10につきましては、最高速度（0.03s/90°）を必要とする場合、使用圧力0.35MPa以上で使用してください。 - ※2表中の上段は、ラバークッション使用（揺動端での使用）の場合、下段はラバークッションを使用しない場合のエネルギー値を示します。
- ※3表中の調整範囲は270°用の場合を示す。90°、180°用につきましてはカタログをご参照ください。
ダブルベーン仕様
| サイズ | 10 | 15 | 20 | 30 | 40 | |
|---|---|---|---|---|---|---|
| 揺動角度 | 90°、100° | |||||
| 使用流体 | 空気（無給油） | |||||
| 保証耐圧力 MPa | 1.05 | 1.5 | ||||
| 周囲温度および使用流体温度 | 5～60℃ | |||||
| 最高使用圧力 MPa | 0.7 | 1.0 | ||||
| 最低使用圧力 MPa | 0.2 | 0.15 | ||||
| 揺動時間調整範囲 s/90°※1 | 0.03～0.3 | 0.04～0.3 | 0.07～0.5 | |||
| 許容運動エネルギーJ | 0.0003 | 0.0012 | 0.0033 | 0.02 | 0.04 | |
| 軸荷重 N | 許容ラジアル荷重 | 15 | 15 | 25 | 30 | 60 |
| 許容スラスト荷重 | 10 | 10 | 20 | 25 | 40 | |
| ポート位置 | ボディ側面または軸方向 | |||||
| ポートサイズ（ボディ側面、軸方向） | M3×0.5 | M5×0.8 | ||||
| ユニットの角度調整可能範囲※2 | 0～90° | |||||
- ※1低速域（0.3s/90°）を超えた速度制限では、スティック現象を生じたり作動しなくなることがありますので、速度調整可能範囲内でご使用ください。
サイズ10につきましては、最高速度（0.03s/90°）を必要とする場合、使用圧力0.35MPa以上で使用してください。 - ※2表中の調整範囲は100°用の場合を示す。90°用につきましてはカタログをご参照ください。
注意・禁止事項
※ その他型番の外形図、仕様等につきましては、カタログを参照してください。

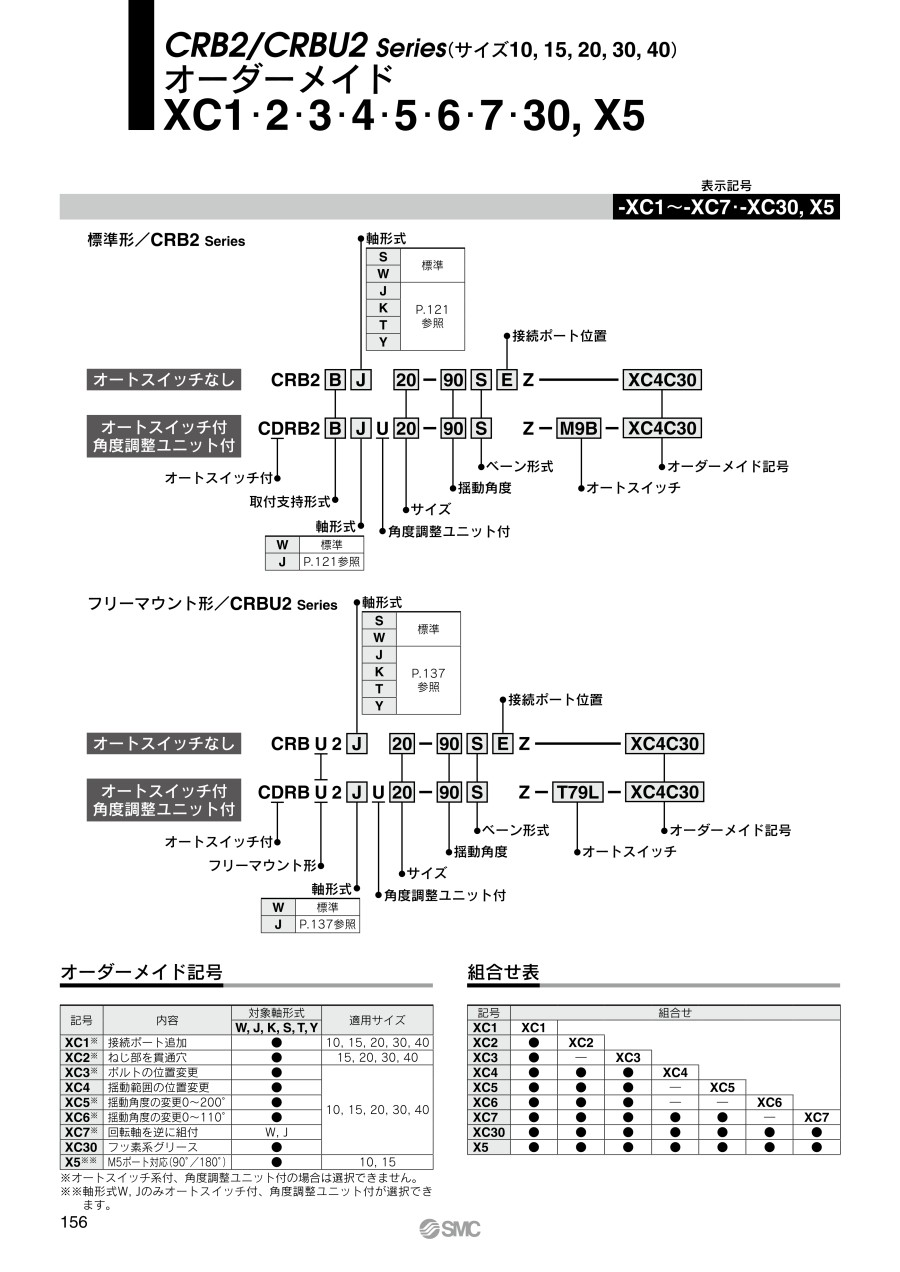

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,946円 ( 37,341円 ) | 19日目 |
34,128円 ( 37,541円 ) | 19日目 |
47,277円42,549円 ( 46,804円 ) | 19日目 |
41,028円36,925円 ( 40,618円 ) | 19日目 |
26,488円 ( 29,137円 ) | 19日目 |
23,209円 ( 25,530円 ) | 19日目 |
33,385円30,046円 ( 33,051円 ) | 19日目 |
29,449円 ( 32,394円 ) | 19日目 |
30,236円 ( 33,260円 ) | 19日目 |
26,864円 ( 29,550円 ) | 19日目 |
26,772円 ( 29,449円 ) | 19日目 |
27,321円 ( 30,053円 ) | 19日目 |
27,321円 ( 30,053円 ) | 19日目 |
41,495円37,345円 ( 41,080円 ) | 19日目 |
37,463円 ( 41,209円 ) | 19日目 |
28,351円 ( 31,186円 ) | 19日目 |
33,564円30,207円 ( 33,228円 ) | 19日目 |
27,321円 ( 30,053円 ) | 19日目 |
33,564円30,207円 ( 33,228円 ) | 19日目 |
33,996円 ( 37,396円 ) | 19日目 |
39,975円35,977円 ( 39,575円 ) | 19日目 |
46,653円41,987円 ( 46,186円 ) | 19日目 |
46,832円42,148円 ( 46,363円 ) | 19日目 |
39,863円35,876円 ( 39,464円 ) | 19日目 |
37,194円 ( 40,913円 ) | 19日目 |
36,554円 ( 40,209円 ) | 19日目 |
41,111円36,999円 ( 40,699円 ) | 19日目 |
36,554円 ( 40,209円 ) | 19日目 |
41,735円37,561円 ( 41,317円 ) | 19日目 |
23,305円 ( 25,636円 ) | 19日目 |
27,381円 ( 30,119円 ) | 19日目 |
26,412円 ( 29,053円 ) | 19日目 |
25,272円 ( 27,799円 ) | 19日目 |
26,649円 ( 29,314円 ) | 19日目 |
26,686円 ( 29,355円 ) | 19日目 |
34,923円31,430円 ( 34,573円 ) | 19日目 |
29,879円 ( 32,867円 ) | 19日目 |
30,504円 ( 33,554円 ) | 19日目 |
30,504円 ( 33,554円 ) | 19日目 |
27,895円 ( 30,685円 ) | 19日目 |
27,417円 ( 30,159円 ) | 19日目 |
26,030円 ( 28,633円 ) | 19日目 |
41,188円37,069円 ( 40,776円 ) | 19日目 |
47,916円43,124円 ( 47,436円 ) | 19日目 |
41,501円37,350円 ( 41,085円 ) | 19日目 |
48,096円43,286円 ( 47,615円 ) | 19日目 |
37,650円 ( 41,415円 ) | 19日目 |
39,979円 ( 43,977円 ) | 19日目 |
23,030円 ( 25,333円 ) | 19日目 |
24,310円 ( 26,741円 ) | 19日目 |
23,772円 ( 26,149円 ) | 19日目 |
34,202円30,781円 ( 33,859円 ) | 19日目 |
27,866円 ( 30,653円 ) | 19日目 |
27,508円 ( 30,259円 ) | 19日目 |
26,960円 ( 29,656円 ) | 19日目 |
26,869円 ( 29,556円 ) | 19日目 |
27,417円 ( 30,159円 ) | 19日目 |
27,508円 ( 30,259円 ) | 19日目 |
35,339円 ( 38,873円 ) | 19日目 |
40,872円36,784円 ( 40,462円 ) | 19日目 |
詳細情報
基本情報
各種ユニットの自由な組合せが可能なロータリアクチュエータ。
【特長】
・配管ポート部を平面部に配置
・軸形状のバリエーション（6種類）が豊富
・小型オートスイッチD-M9□型等取付可能
・オートスイッチの取付位置が自由に設定可能
・円周方向任意の場所にスイッチを固定することができます
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- CADデータは、一部の型番には対応しておりません。
商品担当おすすめ
SMC
フリーマウント形ロータリアクチュエータ ベーンタイプ CRBU2シリーズ
ロータリアクチュエータ（フリーマウント形）です。設置状況に応じて起点位置を任意に変更できます。豊富なバリエーションにより6通りの直接取付が可能です。質量最大12％削減で装置の軽量化が図れます。
SMC
フリーマウント形角度調整付 ロータリアクチュエータ ベーンタイプ CRBU2WUシリーズ
ロータリアクチュエータ（フリーマウント形・角度調節ユニット付）です。設置状況に応じて起点位置を任意に変更できます。豊富なバリエーションにより6通りの直接取付が可能です。質量最大12％削減で装置の軽量化が図れます。
SMC
ロータリアクチュエータ ベーンタイプ CRB1シリーズ
ロータリテーブルです。軸受けにベアリングを採用しました。オートスイッチ付でも配管取出しは本体側面と軸方向の2方向から選択可能です。揺動角度が280°まであり、トルクが大きく且つコンパクト性を要求される場合に最適です。
よくあるご質問（FAQ）
ダブルベーンは受圧部が２倍になるので、トルクがシングルの2倍になります。
ただし構造上、揺動角度が90°と100°しかできません。
またCRB2シリーズ10・15・20のベーンシャフト材質は、シングルベーンタイプはステンレス、
ダブルベーンタイプでは、クロムモリブデン鋼になります。
CRB□30以上のダブルベーンタイプのベーンシャフト材質も、クロムモリブデン鋼です。
注）2018年11月に発売された新型CRBシリーズ（サイズ10,15,20,30,40）は、シングルベーンタイプのみになります。
