平行開閉形エアチャック 3爪 MHS3シリーズ
- 通常単価(税別)
- 29,506円～163,702円
- 税込単価
- 32,457円～180,072円
2方向からの取付けが可能なハンド・チャック。【特長】・高さを抑えた軽量・コンパ...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
MHS3-16D～25D
MHS3-16D～25Dの外形図
オートスイッチ取付用溝位置（2カ所）
MHS3-16D
MHS3-20D
MHS3-25D
MHS3-32D～80D
MHS3-32D～80Dの外形図
※ その他外形寸法図、仕様等につきましてはデジタルカタログを参照してください。
製品仕様
JIS記号
複動・内径把持のJIS記号
複動・外径把持のJIS記号
構造
閉状態の構造図
開状態の構造図
構成部品
| 番号 | 部品名 | 材質 | 備考 |
|---|---|---|---|
| 1 | ボディ | アルミニウム合金 | 硬質アルマイト処理 |
| 2 | ピストン | アルミニウム合金 | 硬質アルマイト処理 |
| 3 | カム | 炭素鋼 | 熱処理・特殊処理 |
| 4 | フィンガ | 炭素鋼 | 熱処理・特殊処理 |
| 5 | キャップ | アルミニウム合金 | 硬質アルマイト処理 |
| 6 | エンドプレート | ステンレス鋼 | - |
| 7 | ピストンボルト | ステンレス鋼 | - |
| 8 | マグネット | - | - |
| 9 | C形止め輪 | 炭素鋼 | りん酸塩被膜 |
| 10 | ピストンパッキン | NBR | - |
| 11 | ロッドパッキン | NBR | - |
| 12 | ガスケット | NBR | - |
| 13 | ガスケット | NBR | - |
| 14 | 十字穴付皿小ねじ | 炭素鋼 | 亜鉛クロメート |
製品仕様

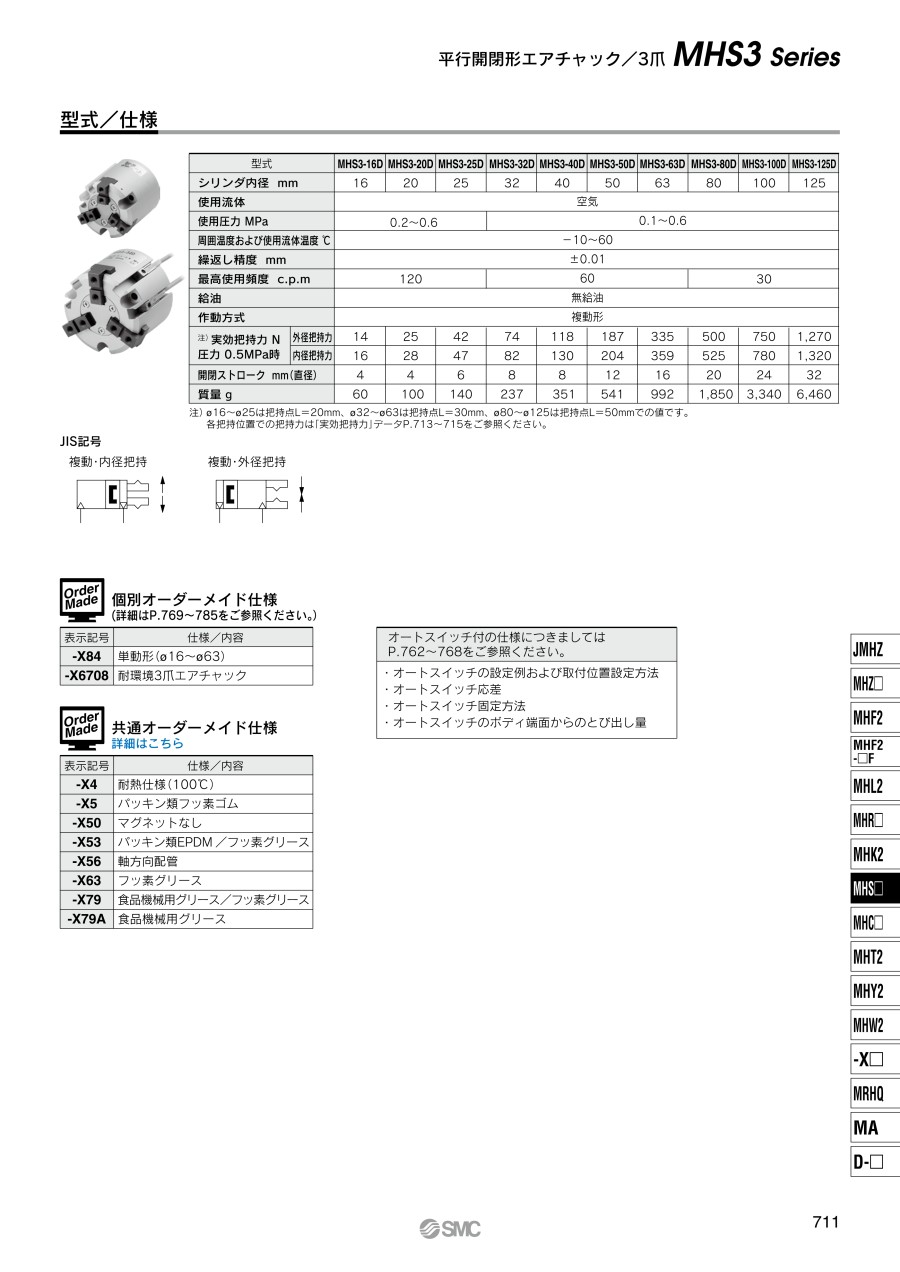

| 型式 | MHS3-16D | MHS3-20D | MHS3-25D | MHS3-32D | MHS3-40D | MHS3-50D | MHS3-63D | MHS3-80D | MHS3-100D | MHS3-125D | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| シリンダ内径 mm | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| 使用流体 | 空気 | ||||||||||
| 使用圧力 MPa | 0.2～0.6 | 0.1～0.6 | |||||||||
| 周囲温度および使用流体温度 ℃ | -10～+60 | ||||||||||
| 繰返し精度 mm | ±0.01 | ||||||||||
| 最高使用頻度 c.p.m | 120 | 60 | 30 | ||||||||
| 給油 | 無給油 | ||||||||||
| 作動方式 | 複動形 | ||||||||||
| 注）実効把持力 N 圧力0.5MPa時 | 外径把持力 | 14 | 25 | 42 | 74 | 118 | 187 | 335 | 500 | 750 | 1,270 |
| 内径把持力 | 16 | 28 | 47 | 82 | 130 | 204 | 359 | 525 | 780 | 1,320 | |
| 開閉ストローク mm（直径） | 4 | 4 | 6 | 8 | 8 | 12 | 16 | 20 | 24 | 32 | |
| 質量 g | 60 | 100 | 140 | 237 | 351 | 541 | 992 | 1,850 | 3,340 | 6,460 | |
注）φ16～25（シリンダ内径16～25mm）は把持点L=20mm、φ32～63（シリンダ内径32～63mm）は把持点L=30mm、φ80～125（シリンダ内径80～125mm）は把持点L=50mmでの値です。
各把持位置での把持力は「実効把持力」データデジタルカタログP.587～589をご参照ください。
規格表
| 機種 | AA | AB | B | CB | DC | DO | EC | EO | FX | FY | FZ | G | I | J | K | NA | NB | O | P | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MHS3-16D | 35 | 32 | 30 | 11 | 15 | 17 | 5 | 7 | 12.5 | 11 | 3 | 25 | 4 | 10 | 4 | 8 | 5h9（-0.030～0） | 2 | M3×0.5 | 6 | 25 |
| MHS3-20D | 38 | 35 | 36 | 13 | 18 | 20 | 6 | 8 | 14.5 | 13 | 3 | 27 | 5 | 12 | 5 | 10 | 6h9（-0.030～0） | 2.5 | M5×0.8 | 7 | 29 |
| MHS3-25D | 40 | 37 | 42 | 15 | 21 | 24 | 7 | 10 | 17 | 14.5 | 5 | 28 | 5 | 14 | 6 | 12 | 6h9（-0.030～0） | 3 | M5×0.8 | 8 | 34 |
| 機種 | SA | SB | SC | TB | UA | UB | VA | VB | WA | XA | XB |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MHS3-16D | 3.4 | 6.5 | 8 | 5 | M3×0.5 | 4.5 | 2H9（0～+0.025） | 2 | 17H9（0～+0.043） | 2H9（0～+0.025） | 2 |
| MHS3-20D | 3.4 | 6.5 | 9.5 | 6 | M3×0.5 | 6 | 2H9（0～+0.025） | 2 | 21H9（0～+0.052） | 2H9（0～+0.025） | 2 |
| MHS3-25D | 4.5 | 8 | 10 | 6 | M4×0.7 | 6 | 3H9（0～+0.025） | 3 | 26H9（0～+0.052） | 3H9（0～+0.025） | 3 |
交換部品
| 部品名 | MHS3-16D | MHS3-20D | MHS3-25D | MHS3-32D | MHS3-40D | 主要部品 |
|---|---|---|---|---|---|---|
| パッキンセット | MHS16-PS | MHS20-PS | MHS25-PS | MHS32-PS | MHS40-PS | （10）（11）（12）（13） |
| フィンガ | P3316004 | P3316104 | P3316204 | P3316304 | P3316404 | （4） |
| カム | P3316003 | P3316103 | P3316203 | P3316303 | P3316403 | （3） |
| ピストンAss’y | MHS-A1601 | MHS-A2001 | MHS-A2501 | MHS-A3201 | MHS-A4001 | （2）（7）（8） |
| エンドプレートAss’y | MHS-A1613-3 | MHS-A2013-3 | MHS-A2513-3 | MHS-A3213-3 | MHS-A4013-3 | （6）（14） |
| キャップ | MHS-A16014 | MHS-A2014 | MHS-A2514 | MHS-A3214 | MHS-A4014 | （5） |
| 部品名 | MHS3-50D | MHS3-63D | MHS3-80D | MHS3-100D | MHS3-125D | 主要部品 |
|---|---|---|---|---|---|---|
| パッキンセット | MHS50-PS | MHS63-PS | MHS80-PS | MHS100-PS | MHS125-PS | （10）（11）（12）（13） |
| フィンガ | P3316504 | P3316604 | P3316704 | P3316804 | P3316904 | （4） |
| カム | P3316503 | P3316603 | P3316703 | P3316803 | P3316903 | （3） |
| ピストンAss’y | MHS-A5001 | MHS-A6301 | MHS-A8001 | MHS-A10001 | MHS-A12501 | （2）（7）（8） |
| エンドプレートAss’y | MHS-A5013-3 | MHS-A6313-3 | MHS-A8013-3 | MHS-A10013-3 | MHS-A12513-3 | （6）（14） |
| キャップ | MHS-A5014 | MHS-A6314 | MHS-A8014 | MHS-A10014 | MHS-A12514 | （5） |
※ フィンガは1台につき、3個手配してください。
交換部品/グリースパック品番：MH-G01（30g）
選定サポート情報
注文例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
40,382円 ( 44,420円 ) | 19日目 |
43,594円 ( 47,953円 ) | 19日目 |
41,366円 ( 45,503円 ) | 19日目 |
37,996円 ( 41,796円 ) | 19日目 |
41,085円 ( 45,194円 ) | 19日目 |
42,993円 ( 47,292円 ) | 19日目 |
29,506円 ( 32,457円 ) | 在庫品1日目当日出荷可能 |
32,802円 ( 36,082円 ) | 19日目 |
34,631円 ( 38,094円 ) | 19日目 |
35,179円 ( 38,697円 ) | 在庫品1日目当日出荷可能 |
41,337円 ( 45,471円 ) | 19日目 |
38,517円 ( 42,369円 ) | 19日目 |
31,660円 ( 34,826円 ) | 19日目 |
37,277円 ( 41,005円 ) | 19日目 |
31,523円 ( 34,675円 ) | 19日目 |
31,388円 ( 34,527円 ) | 19日目 |
38,285円 ( 42,114円 ) | 19日目 |
35,179円 ( 38,697円 ) | 19日目 |
35,727円 ( 39,300円 ) | 19日目 |
41,988円 ( 46,187円 ) | 19日目 |
39,668円 ( 43,635円 ) | 19日目 |
31,936円 ( 35,130円 ) | 19日目 |
35,452円 ( 38,997円 ) | 19日目 |
31,660円 ( 34,826円 ) | 19日目 |
35,727円 ( 39,300円 ) | 19日目 |
31,936円 ( 35,130円 ) | 19日目 |
35,314円 ( 38,845円 ) | 在庫品1日目当日出荷可能 |
39,227円 ( 43,150円 ) | 19日目 |
37,733円 ( 41,506円 ) | 19日目 |
30,752円 ( 33,827円 ) | 19日目 |
33,077円 ( 36,385円 ) | 19日目 |
30,478円 ( 33,526円 ) | 19日目 |
42,063円 ( 46,269円 ) | 19日目 |
42,063円 ( 46,269円 ) | 19日目 |
36,458円 ( 40,104円 ) | 19日目 |
33,533円 ( 36,886円 ) | 19日目 |
34,083円 ( 37,491円 ) | 19日目 |
34,614円 ( 38,075円 ) | 19日目 |
43,936円 ( 48,330円 ) | 19日目 |
31,112円 ( 34,223円 ) | 19日目 |
33,808円 ( 37,189円 ) | 19日目 |
39,875円 ( 43,863円 ) | 19日目 |
34,320円 ( 37,752円 ) | 19日目 |
30,838円 ( 33,922円 ) | 19日目 |
34,631円 ( 38,094円 ) | 19日目 |
33,260円 ( 36,586円 ) | 在庫品1日目当日出荷可能 |
39,227円 ( 43,150円 ) | 19日目 |
33,771円 ( 37,148円 ) | 19日目 |
42,962円 ( 47,258円 ) | 19日目 |
33,808円 ( 37,189円 ) | 19日目 |
30,975円 ( 34,073円 ) | 19日目 |
33,533円 ( 36,886円 ) | 19日目 |
34,163円 ( 37,579円 ) | 19日目 |
30,702円 ( 33,772円 ) | 19日目 |
36,914円 ( 40,605円 ) | 19日目 |
36,914円 ( 40,605円 ) | 19日目 |
33,808円 ( 37,189円 ) | 19日目 |
34,356円 ( 37,792円 ) | 19日目 |
31,250円 ( 34,375円 ) | 19日目 |
34,083円 ( 37,491円 ) | 19日目 |
詳細情報
基本情報
2方向からの取付けが可能なハンド・チャック。
【特長】
・高さを抑えた軽量・コンパクト設計
・高い繰り返し精度：±0.01mm
・オートスイッチ取付可能
・本体取付け時の心出しが容易
・クサビ形カム構造を採用
・小型オートスイッチの取付けが可能
商品担当おすすめ
SMC
フリーマウント形角度調整付 ロータリアクチュエータ ベーンタイプ CRBU2WUシリーズ
設置状況に応じて起点位置を任意に変更できます。豊富なバリエーションにより6通りの直接取付が可能です。質量最大12％削減で装置の軽量化が図れます。
SMC
フリーマウント形ロータリアクチュエータ ベーンタイプ CRBU2シリーズ
設置状況に応じて起点位置を任意に変更できます。豊富なバリエーションにより6通りの直接取付が可能です。質量最大12%削減で装置の軽量化が図れます。
SMC
平行開閉形エアチャック 3爪 ロングストローク MHSL3シリーズ
異径ワークの把持に対応可能なロングストロークタイプです。フィンガストロークは標準タイプの約2倍で、取付ピッチは互換性があります。クサビ構造のため、コンパクトで大きな把持力が得られます。
よくあるご質問（FAQ）
エアチャック（MHシリーズの場合）の型式末尾に “-X79（フッ素グリース）”、
あるいは “-X79A（アルミニウム複合石けん基グリース）”を付けることでオーダーメイド対応しております。
