商品情報

外形図

MHS2-16D～25D

オートスイッチ取付用溝位置（2カ所）

MHS2-16D

MHS2-20D

MHS2-25D

MHS2-32D・40D

※ その他外形寸法図、仕様等につきましてはカタログを参照してください。

製品仕様

JIS記号

複動・内径把持のJIS記号

複動・外径把持のJIS記号

構造

閉状態の構造図

開状態の構造図

構成部品

番号	部品名	材質	備考
1	ボディ	アルミニウム合金	硬質アルマイト処理
2	ピストン	アルミニウム合金	硬質アルマイト処理
3	カム	炭素鋼	熱処理・特殊処理
4	フィンガ	炭素鋼	熱処理・特殊処理
5	キャップ	アルミニウム合金	硬質アルマイト処理
6	エンドプレート	ステンレス鋼	-
7	ピストンボルト	ステンレス鋼	-
8	マグネット	-	-
9	C形止め輪	炭素鋼	りん酸塩被膜
10	ピストンパッキン	NBR	-
11	ロッドパッキン	NBR	-
12	ガスケット	NBR	-
13	ガスケット	NBR	-
14	十字穴付皿小ねじ	炭素鋼	亜鉛クロメート

製品仕様

型式		MHS2-16D	MHS2-20D	MHS2-25D	MHS2-32D	MHS2-40D	MHS2-50D	MHS2-63D
シリンダ内径 mm		16	20	25	32	40	50	63
使用流体		空気
使用圧力 MPa		0.2～0.6			0.1～0.6
周囲温度および使用流体温度 ℃		-10～+60
繰返し精度 mm		±0.01
最高使用頻度 c.p.m		120			60
給油		無給油
作動方式		複動形
^注）実効把持力 N 圧力0.5MPa時	外径把持力	21	37	63	111	177	280	502
^注）実効把持力 N 圧力0.5MPa時	内径把持力	23	42	71	123	195	306	537
開閉ストローク（両側）mm		4	4	6	8	8	12	16
質量 g		58	96	134	265	345	515	952

注）φ16～25（シリンダ内径16～25mm）は把持点L=20mm、φ32～63（シリンダ内径32～63mm）は把持点L=30mmでの値です。

※ 各把持位置での把持力はデジタルカタログ（P.579、580）をご参照ください。

規格表

機種	AA	AB	B	CB	DC	DO	EC	EO	FX	FY	FZ	G	I	J	K	NA	NB	O	P	Q
MHS2-16D	35	32	30	11	30	34	10	14	12.5	11	3	25	4	10	4	8	5h9（-0.030～0）	2	M3×0.5	6
MHS2-20D	38	35	36	13	36	40	12	16	14.5	13	3	27	5	12	5	10	6h9（-0.030～0）	2.5	M5×0.8	7
MHS2-25D	40	37	42	15	42	48	14	20	17	14.5	5	28	5	14	6	12	6h9（-0.030～0）	3	M5×0.8	8

機種	RA	RB	SC	TB	VA	VB	WA	XA	XB
MHS2-16D	18	16	8	5	2H9（0～+0.025）	2	17H9（0～+0.043）	2H9（0～+0.025）	2
MHS2-20D	24	18	9.5	6	2H9（0～+0.025）	2	21H9（0～+0.052）	2H9（0～+0.025）	2
MHS2-25D	26	22	10	6	3H9（0～+0.025）	3	26H9（0～+0.052）	3H9（0～+0.025）	3

交換部品

部品名	MHS2-16D	MHS2-20D	MHS2-25D	MHS2-32D	MHS2-40D	MHS2-50D	MHS2-63D	主要部品
パッキンセット	MHS16-PS	MHS20-PS	MHS25-PS	MHS32-PS	MHS40-PS	MHS50-PS	MHS63-PS	（10）（11）（12）（13）
フィンガ	P3316004	P3346104	P3316204	P3316304	P3316404	P3316504	P3316604	（4）
カム	P3316023	P3316123	P3316223	P3316323	P3316423	P3316523	P3316623	（3）
ピストンAss’y	MHS-A1601	MHS-A2001	MHS-A2501	MHS-A3201	MHS-A4001	MHS-A5001	MHS-A6301	（2）（7）（8）
エンドプレートAss’y	MHS-A1613-2	MHS-A2013-2	MHS-A2513-2	MHS-A3213-2	MHS-A4013-2	MHS-A5013-2	MHS-A6313-2	（6）（14）
キャップ	MHS-A1614	MHS-A2014	MHS-A2514	MHS-A3214	MHS-A4014	MHS-A5014	MHS-A6314	（5）

※ フィンガは1台につき、2個手配してください。
交換部品/グリースパック品番：MH-G01（30g）

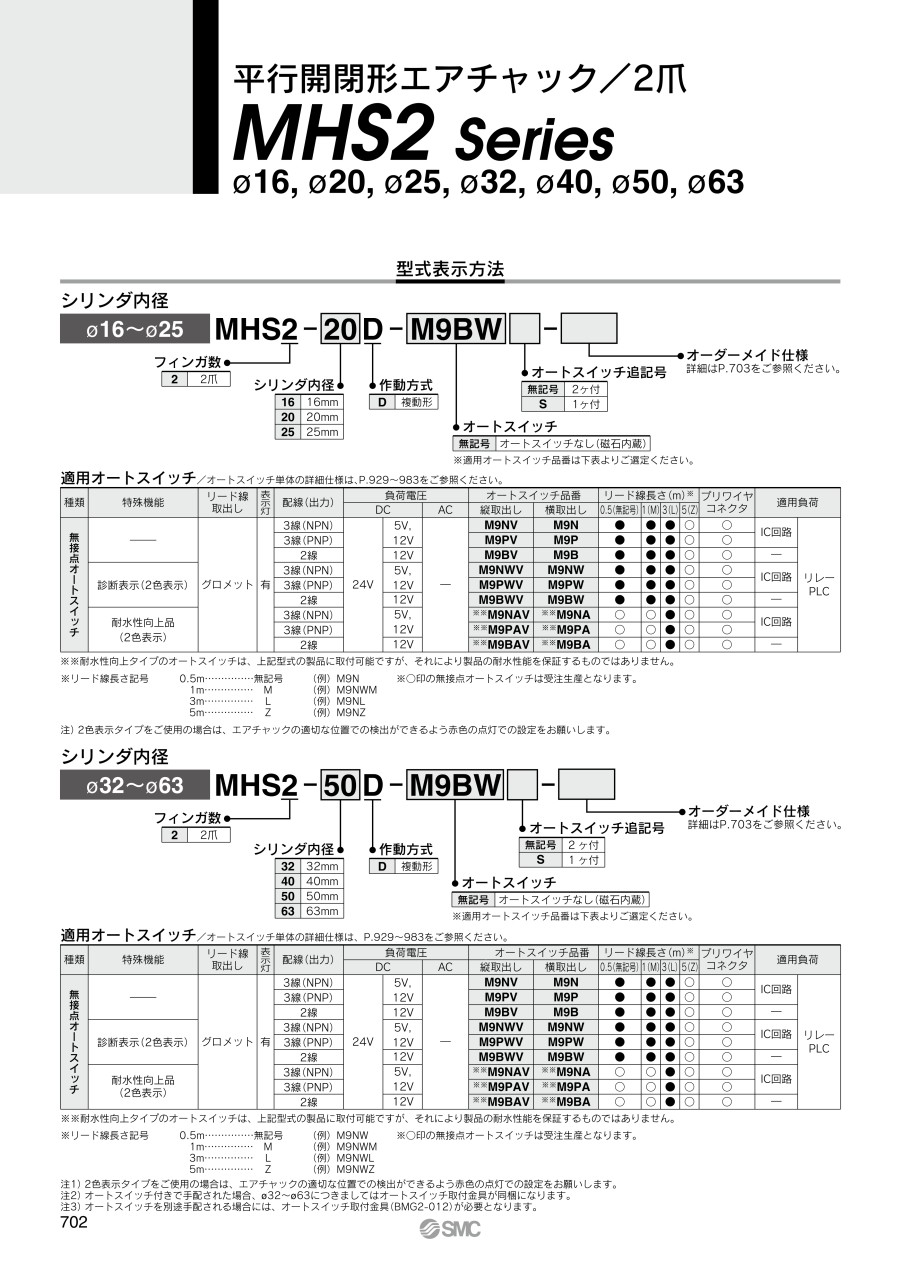

型番リスト

表示件数

...

型番

開寸法

(mm)

閉寸法

(mm)

把持力 (閉側 0.5MPa時)

(N)

把持力 (開側 0.5MPa時)

(N)

使用圧力範囲

(MPa)

シリンダ内径

(mm)

オートスイッチ

スイッチ数

リード線長さ

ストローク

(mm)

オーダーメイド仕様

チャック開閉用コネクタの種類

最小発注数量

17	15	21	23	0.2～0.6	16	オートスイッチなし（磁石内蔵）	なし	なし	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9B	2ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9B	2ヶ付	0.5m	4	パッキン類フッ素ゴム	なし	1個
17	15	21	23	0.2～0.6	16	M9B	2ヶ付	0.5m	4	軸方向配管	なし	1個
17	15	21	23	0.2～0.6	16	M9B	2ヶ付	0.5m	4	食品機械用グリース/フッ素グリース	なし	1個
17	15	21	23	0.2～0.6	16	M9BA	2ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BA	2ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BA	2ヶ付	3m	4	パッキン類フッ素ゴム	なし	1個
17	15	21	23	0.2～0.6	16	M9BA	1ヶ付	3m	4	軸方向配管	なし	1個
17	15	21	23	0.2～0.6	16	M9BA	2ヶ付	0.5m	4	なし	M8-4ピン	1個
17	15	21	23	0.2～0.6	16	M9BAV	2ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BAV	2ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BAV	2ヶ付	3m	4	パッキン類フッ素ゴム	なし	1個
17	15	21	23	0.2～0.6	16	M9BAV	2ヶ付	0.5m	4	なし	M8-4ピン	1個
17	15	21	23	0.2～0.6	16	M9B	2ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9B	2ヶ付	3m	4	軸方向配管	なし	1個
17	15	21	23	0.2～0.6	16	M9B	1ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9B	2ヶ付	1m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9B	1ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BV	2ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BV	2ヶ付	0.5m	4	軸方向配管	なし	1個
17	15	21	23	0.2～0.6	16	M9BV	2ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BV	2ヶ付	3m	4	パッキン類フッ素ゴム	なし	1個
17	15	21	23	0.2～0.6	16	M9BV	2ヶ付	3m	4	軸方向配管	なし	1個
17	15	21	23	0.2～0.6	16	M9BV	1ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BV	1ヶ付	3m	4	耐熱仕様（100℃）	なし	1個
17	15	21	23	0.2～0.6	16	M9BV	2ヶ付	1m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BV	1ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BV	2ヶ付	5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BW	2ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BW	2ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BW	1ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BW	2ヶ付	1m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BW	1ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BW	2ヶ付	0.5m	4	なし	M12-4ピン	1個
17	15	21	23	0.2～0.6	16	M9BWV	2ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BWV	2ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BWV	1ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BWV	2ヶ付	5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9BW	2ヶ付	5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9B	2ヶ付	5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9N	2ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9N	2ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9N	1ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9N	2ヶ付	1m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9N	1ヶ付	1m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9N	1ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9NV	2ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9NV	2ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9NV	1ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9NV	1ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9NV	2ヶ付	5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9NW	2ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9NWV	2ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9NWV	2ヶ付	3m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9NWV	2ヶ付	1m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9NWV	1ヶ付	1m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9NWV	1ヶ付	0.5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9N	2ヶ付	5m	4	なし	なし	1個
17	15	21	23	0.2～0.6	16	M9P	2ヶ付	0.5m	4	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

25,080円 ( 27,588円 )	在庫品1日目当日出荷可能
27,956円 ( 30,752円 )	19日目
32,994円 ( 36,293円 )	19日目
36,893円 ( 40,582円 )	19日目
33,072円 ( 36,379円 )	19日目
29,826円 ( 32,809円 )	19日目
30,387円 ( 33,426円 )	19日目
35,819円 ( 39,401円 )	19日目
35,564円 ( 39,120円 )	19日目
33,565円 ( 36,922円 )	19日目
30,387円 ( 33,426円 )	19日目
30,948円 ( 34,043円 )	19日目
36,483円 ( 40,131円 )	19日目
34,127円 ( 37,540円 )	19日目
28,517円 ( 31,369円 )	19日目
37,558円 ( 41,314円 )	19日目
25,858円 ( 28,444円 )	19日目
32,570円 ( 35,827円 )	19日目
25,579円 ( 28,137円 )	19日目
28,705円 ( 31,576円 )	19日目
37,724円 ( 41,496円 )	19日目
29,265円 ( 32,192円 )	19日目
34,490円 ( 37,939円 )	19日目
38,390円 ( 42,229円 )	19日目
26,225円 ( 28,848円 )	19日目
31,165円 ( 34,282円 )	19日目
28,984円 ( 31,882円 )	19日目
25,946円 ( 28,541円 )	19日目
29,826円 ( 32,809円 )	19日目
28,423円 ( 31,265円 )	19日目
28,984円 ( 31,882円 )	6日目
28,894円 ( 31,783円 )	19日目
28,705円 ( 31,576円 )	19日目
25,805円 ( 28,386円 )	19日目
32,164円 ( 35,380円 )	19日目
28,984円 ( 31,882円 )	19日目
29,545円 ( 32,500円 )	19日目
26,367円 ( 29,004円 )	19日目
30,026円 ( 33,029円 )	19日目
29,545円 ( 32,500円 )	19日目
29,172円 ( 32,089円 )	19日目
28,143円 ( 30,957円 )	19日目
28,705円 ( 31,576円 )	19日目
25,946円 ( 28,541円 )	19日目
28,423円 ( 31,265円 )	19日目
26,625円 ( 29,288円 )	19日目
25,665円 ( 28,232円 )	19日目
28,705円 ( 31,576円 )	19日目
29,265円 ( 32,192円 )	19日目
26,225円 ( 28,848円 )	19日目
25,946円 ( 28,541円 )	19日目
30,020円 ( 33,022円 )	19日目
33,402円 ( 36,742円 )	19日目
28,984円 ( 31,882円 )	19日目
29,545円 ( 32,500円 )	19日目
29,265円 ( 32,192円 )	19日目
26,225円 ( 28,848円 )	19日目
26,087円 ( 28,696円 )	19日目
29,164円 ( 32,080円 )	19日目
28,143円 ( 30,957円 )	19日目

...

基本情報

基本情報

オートスイッチ取付可能のハンド・チャック。
【特長】
・高さを抑えた軽量・コンパクト設計
・高い繰り返し精度：±0.01mm
・本体取付け時の心出しが容易
・2方向からの取付けが可能
・クサビ形カム構造を採用
・小型オートスイッチの取付けが可能
